Утвержден и введен в действие
Постановлением Госстандарта CCCР
от 24 июля 1980 г. № 3826
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДУГОВАЯ СВАРКА АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВВ ИНЕРТНЫХ ГАЗАХ, СОЕДИНЕНИЯ СВАРНЫЕ
ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
Are welding of aluminium and aluminium alloys
in inert gases. Welded joints. Main types, design
elements and dimensions
ГОСТ 14806-80
Группа В05
ОКП 0602000000
Срок действия
с 1 июля 1981 года
до 1 июля 1996 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 24.07.1980 № 3826.
5. Срок действия продлен до 01.07.1996 Постановлением Госстандарта СССР от 03.05.1990 № 1078.
6. Переиздание (декабрь 1990 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 1-90).
1. Настоящий стандарт распространяется на сварные соединения из алюминия и алюминиевых сплавов при толщине кромок свариваемых деталей от 0,8 до 60,0 мм включительно.
Стандарт не распространяется на сварные соединения трубопроводов.
Стандарт устанавливает основные типы сварных соединений, конструктивные элементы и размеры разделки кромок и сварного шва.
2. В стандарте приняты следующие условные обозначения способов дуговой сварки в инертных газах:
РИНп — ручная неплавящимся электродом с присадочным металлом;
АИНп — автоматическая неплавящимся электродом с присадочным металлом;
АИНп-3 — автоматическая неплавящимся электродом с присадочным металлом — трехфазная;
3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.
Таблица 1
Тип соединения
Форма подготовленных кромок
Характер сварного шва
Форма поперечного сечения
Толщина свариваемых деталей, мм, для способов сварки
Условное обозначение соединения
подготовленных кромок
сварного шва
РИНп
АИНп
АИНп-3
ПИП
АИП
Стыковое
С отбортовкой кромок
Односторонний
0,8 — 2,0
0,8 — 2,0
-
-
-
С1
С отбортовкой одной кромки
С3
0,8 — 4,0
0,8 — 4,0
4 — 12
4 — 12
С2
Без скоса кромок
Односторонний на съемной подкладке
0,8 — 5,0
0,8 — 16,0
4 — 25
3 — 12
3 — 12
С4
Односторонний на остающейся подкладке
С5
Двусторонний
2,0 — 6,0
2,0 — 10,0
10 — 30
4 — 34
4 — 34
С7
Со скосом одной кромки
Односторонний
4 — 20
-
-
6 — 20
-
С8
Односторонний на съемной подкладке
С9
Односторонний на остающейся подкладке
С10
Двусторонний
С12
С криволинейным скосом одной кромки
16 — 30
16 — 30
С13
С ломаным скосом одной кромки
С14
С двумя симметричными скосами одной кромки
12 — 35
12 — 35
С15
С двумя симметричными криволинейными скосами одной кромки
32 — 60
32 — 60
С16
С двумя несимметричными скосами одной кромки
12 — 35
12 — 35
С43
С двумя симметричными скосами одной кромки по ломаной линии
32 — 60
32 — 60
С44
Со скосом кромок
Односторонний
4 — 20
8 — 20
-
10 — 30
10 — 30
С17
Односторонний на съемной подкладке
8 — 20
С18
Односторонний на остающейся подкладке
5 — 30
5 — 30
5 — 30
10 — 30
10 — 30
С19
Двусторонний
4 — 20
4 — 40
20 — 40
С21
С криволинейным скосом кромок
12 — 30
12 — 50
32 — 50
12 — 30
12 — 30
С23
С ломаным скосом кромок
С24
С двумя симметричными скосами кромок
12 — 30
32 — 60
С25
С двумя симметричными криволинейными скосами кромок
30 — 40
30 — 60
30 — 60
30 — 60
С26
С двумя симметричными ломаными скосами
30,0 — 40,0
30,0 — 60,0
32 — 60
30 — 60
30 — 60
С27
С двумя несимметричными скосами кромок
12,0 — 30,0
12,0 — 60,0
12 — 30
12 — 30
С39
Угловое
С отбортовкой одной кромки
Односторонний
1,0 — 2,5
1,0 — 2,5
-
-
-
У1
Без скоса кромок
Односторонний
1,5 — 12,0
1,5 — 12,0
-
5 — 12
5 — 12
У4
Двусторонний
1,5 — 5,0
1,5 — 5,0
5 — 12
5 — 12
У5
1,5 — 12,0
1,5 — 12,0
Со скосом одной кромки
Односторонний
4,0 — 20,0
4,0 — 20,0
4 — 20
4 — 20
У6
Двусторонний
У7
С криволинейным скосом одной кромки
16,0 — 30,0
16,0 — 30,0
16 — 30
16 — 30
У11
С ломаным скосом одной кромки
16 — 30
16 — 30
16 — 30
16 — 30
У12
С двумя симметричными скосами одной кромки
12 — 35
-
12 — 35
-
У8
С двумя симметричными криволинейными скосами одной кромки
32 — 60
32 — 60
У13
С двумя симметричными ломаными скосами одной кромки
У14
Со скосом кромок
Односторонний
12 — 30
12 — 30
12 — 30
12 — 30
У9
Двусторонний
У10
Тавровое
Без скоса кромок
Односторонний
1 — 20
2 — 20
3 — 20
3 — 20
3 — 20
Т1
Двусторонний
Т3
Со скосом одной кромки
Односторонний
4 — 20
4 — 20
-
4 — 20
4 — 20
Т6
Двусторонний
Т7
С криволинейным скосом одной кромки
Двусторонний
16 — 30
-
16 — 30
-
Т2
С двумя симметричными скосами одной кромки
12 — 35
12 — 35
12 — 35
12 — 35
Т8
С двумя симметричными криволинейными скосами одной кромки
32 — 60
-
32 — 60
-
Т5
С двумя симметричными ломаными скосами одной кромки
Т10
Нахлесточное
Без скоса кромок
Односторонний
1 — 20
2 — 20
4 — 20
4 — 20
4 — 20
Н1
Двусторонний
Н2
(Измененная редакция, Изм. № 1).
4. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2 - 51.
Таблица 2
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
R
i
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
C1
РИНп; АИНп
От 0,8 до 1,0
0
+0,1
От s до 2,5s
От s до 2,5s
7
0,8
+/- 0,5
Св. 1,0 до 1,5
+0,2
10
1,0
Св. 1,5 до 2,0
1,5
+/- 1,0
<*> Размер для справок.
(Измененная редакция, Изм. № 1).
Таблица 4
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
R
i
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
C3
РИНп; АИНп
От 0,8 до 1,0
0
+0,1
От s до 2,5s
От s до 2,5s
7
0,8
+/- 0,5
Св. 1,0 до 1,5
+0,2
10
1,0
Св. 1,5 до 2,0
1,5
+/- 1,0
<*> Размер для справок.
Таблица 4
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С2
РИНп; АИНп
От 0,8 до 1,0
0
+0,5
7
0,8
+/- 0,5
Св. 1,0 до 2,5
10
Св. 2,5 до 4,0
+1,0
12
1,0
АИП; ПИП
От 4,0 до 6,0
14
Св. 6,0 до 8,0
19
2,0
+/- 1,0
Св. 8,0 до 10,0
21
Св. 10,0 до 12,0
+2,0
23
Таблица 5
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

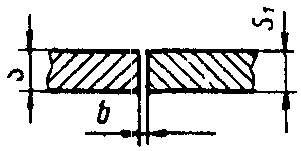

С4
РИНп; АИНп
От 0,8 до 1,0
0
+0,5
7
0,8
+/- 0,5
Св. 1,0 до 2,0
10
Св. 2,0 до 4,0
+1,0
12
1,0
Св. 4,0 до 5,0
14
АИНп; АИНп-3
Св. 4,0 до 6,0
15
2,0
+/- 1,0
Св. 6,0 до 8,0
16
Св. 8,0 до 10,0
19
Св. 10,0 до 12,0
+2,0
21
Св. 12,0 до 14,0
22
Св. 14,0 до 16,0
23
АИНп-3
Св. 16,0 до 18,0
32
3,0
Св. 18,0 до 22,0
35
4,0
Св. 22,0 до 25,0
38
4,5
АИП; ПИП
От 3,0 до 6,0
+1,0
14
2,0
Св. 6,0 до 8,0
16
Св. 8,0 до 10,0
18
Св. 10,0 до 12,0
20
Таблица 6
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

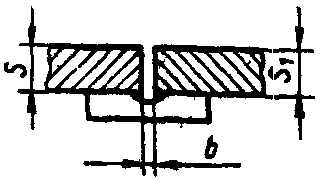

С5
РИНп; АИНп
От 0,8 до 1,0
0
+/- 1,5
8
0,8
+/- 0,5
Св. 1,0 до 2,0
10
Св. 2,0 до 4,0
1
+/- 1,0
12
1,0
Св. 4,0 до 5,0
14
АИНп; АИНп-3
Св. 4,0 до 6,0
1,5
+/- 1,5
15
2,0
+/- 1,0
Св. 6,0 до 8,0
16
Св. 8,0 до 10,0
19
Св. 10,0 до 12,0
21
Св. 12,0 до 14,0
22
Св. 14,0 до 16,0
23
АИНп-3
Св. 16,0 до 18,0
24
3,0
Св. 18,0 до 22,0
25
4,0
Св. 22,0 до 25,0
26
4,5
АИП; ПИП
Св. 3,0 до 6,0
+/- 1,0
14
2,0
Св. 6,0 до 8,0
16
Св. 8,0 до 10,0
18
Св. 10,0 до 12,0
20
Таблица 7
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С7
РИНп; АИНп
От 2 до 3
0
+1
10
1
+/- 0,5
Св. 3 до 4
12
Св. 4 до 6
АИНп
Св. 6 до 8
16
2
+/- 1,0
Св. 8 до 10
+2
19
АИНп-3
Св. 10 до 12
Св. 10 до 12
Св. 12 до 14
21
Св. 14 до 16
Св. 16 до 18
23
Св. 18 до 20
Св. 20 до 22
25
Св. 22 до 24
Св. 24 до 26
26
Св. 26 до 28
27
Св. 28 до 30
28
АИП; ПИП
От 4 до 6
+1
12
1
+/- 0,5
Св. 6 до 8
14
2
+/- 1,0
Св. 8 до 10
+2
15
3
+/- 2
Св. 10 до 12
18
4
Св. 12 до 14
21
Св. 14 до 17
24
Св. 17 до 20
27
5
Св. 20 до 23
30
Св. 23 до 26
33
6
Св. 26 до 30
36
Св. 30 до 34
40
7
(Измененная редакция, Изм. № 1).
Таблица 8
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
c
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.

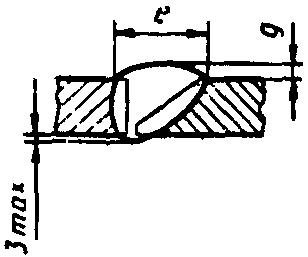

С8
РИНп
От 4 до 6
0
+1
2
+/- 1
13
+/- 2
2
+/- 1
Св. 6 до 8
16
Св. 8 до 10
3
20
Св. 10 до 12
+2
24
Св. 12 до 14
28
+/- 3
Св. 14 до 16
32
3
Св. 16 до 18
36
Св. 18 до 20
40
ПИП
От 6 до 8
+1
4
+/- 2
16
+/- 2
2
Св. 8 до 10
+2
20
Св. 10 до 12
5
24
Св. 12 до 14
28
+/- 3
4
+/- 2
Св. 14 до 16
32
Св. 16 до 18
36
Св. 18 до 20
40
Таблица 9
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
c
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
C9
РИНп
От 4 до 6
0
+2
2
+/- 1
13
+/- 2
2
+/- 1
Св. 6 до 8
16
Св. 8 до 10
3
20
Св. 10 до 12
24
Св. 12 до 14
28
+/- 3
Св. 14 до 16
32
3
Св. 16 до 18
36
Св. 18 до 20
40
ПИП
От 6 до 8
+1
4
+/- 2
16
+/- 2
2
От 8 до 10
+2
20
Св. 10 до 12
5
24
Св. 12 до 14
28
+/- 3
Св. 14 до 16
32
4
+/- 2
Св. 16 до 18
36
Св. 18 до 20
40
Таблица 10
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
C10
РИНп
От 4 до 6
2
+/- 1
16
+/- 2
2
+/- 1
Св. 6 до 8
19
Св. 8 до 10
3
22
Св. 10 до 12
25
Св. 12 до 14
29
+/- 3
Св. 14 до 16
33
3
Св. 16 до 18
37
Св. 18 до 20
41
ПИП
От 6 до 8
4
+/- 2
19
+/- 2
2
От 8 до 10
22
Св. 10 до 12
5
25
Св. 12 до 14
29
+/- 3
Св. 14 до 16
33
4
+/- 2
Св. 16 до 18
37
Св. 18 до 20
41
Таблица 11
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
c
e
e1 (пред. откл. +/- 2)
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
C12
РИНп
От 4 до 6
0
+1
2
+/- 1
13
+/- 2
10
2
+/- 1
Св. 6 до 8
16
Св. 8 до 10
3
20
Св. 10 до 12
+2
24
Св. 12 до 14
28
+/- 3
13
3
Св. 14 до 16
32
Св. 16 до 18
36
Св. 18 до 20
40
ПИП
От 6 до 8
+1
4
+/- 2
16
+/- 2
10
2
От 8 до 10
+2
20
Св. 10 до 12
5
24
Св. 12 до 14
28
+/- 3
13
3
+/- 2
Св. 14 до 16
32
Св. 16 до 18
36
Св. 18 до 20
40
Таблица 12
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

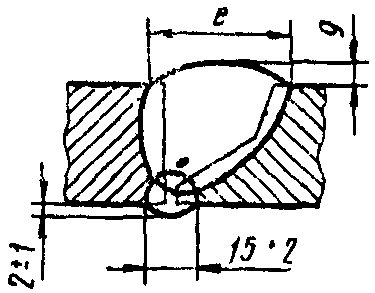

С13
РИНп
От 16 до 18
2
24
+/- 2
3
+/- 1
Св. 18 до 20
25
Св. 20 до 22
26
Св. 22 до 24
27
Св. 24 до 26
28
+/- 3
4
Св. 26 до 28
30
Св. 28 до 30
32
ПИП
От 16 до 18
4
24
+/- 2
+1 -2
Св. 18 до 20
25
Св. 20 до 22
26
Св. 22 до 24
27
Св. 24 до 26
28
+/- 3
5
Св. 26 до 28
30
Св. 28 до 30
32
Таблица 13
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h1 (пред. откл. +/- 1)
e
h
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
C14
РИНп
От 16 до 18
2
11
25
+/- 2
3
+/- 1
Св. 18 до 20
26
Св. 20 до 22
27
Св. 22 до 24
28
Св. 24 до 26
29
+/- 3
4
Св. 26 до 28
30
Св. 28 до 30
31
ПИП
От 16 до 18
4
13
25
+/- 2
+1 -2
Св. 18 до 20
26
Св. 20 до 22
27
Св. 22 до 24
28
Св. 24 до 26
29
+/- 3
5
Св. 26 до 28
30
Св. 28 до 30
31
Таблица 14
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1)
c
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

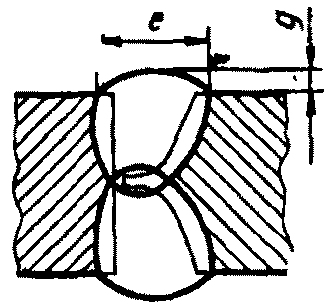

C15
РИНп
От 12 до 14
2
5
16
+/- 2
2
+/- 1
Св. 14 до 16
6
18
Св. 16 до 18
7
20
3
Св. 18 до 20
8
22
Св. 20 до 22
9
24
Св. 22 до 24
10
26
4
Св. 24 до 26
11
28
+/- 3
Св. 26 до 28
12
30
Св. 28 до 30
13
32
Св. 30 до 32
14
34
Св. 32 до 35
15
36
ПИП
От 12 до 14
4
4
16
+/- 2
+1 -2
Св. 14 до 16
5
18
Св. 16 до 18
6
20
Св. 18 до 20
7
22
Св. 20 до 22
8
24
Св. 22 до 24
9
26
5
Св. 24 до 26
10
28
+/- 3
Св. 26 до 28
11
30
Св. 28 до 30
12
32
Св. 30 до 32
13
34
Св. 32 до 35
14
36
Таблица 15
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
e (пред. откл. +/- 3)
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
C16
РИНп
От 32 до 36
2
15
24
5
+/- 1
Св. 36 до 40
17
25
Св. 40 до 44
19
26
Св. 44 до 48
21
27
Св. 48 до 52
23
28
6
Св. 52 до 56
25
30
Св. 56 до 60
27
32
ПИП
От 32 до 36
4
14
24
Св. 36 до 40
16
25
Св. 40 до 44
18
26
Св. 44 до 48
20
27
Св. 48 до 52
22
28
7
Св. 52 до 56
24
30
Св. 56 до 60
26
32
Таблица 16
Размеры, мм

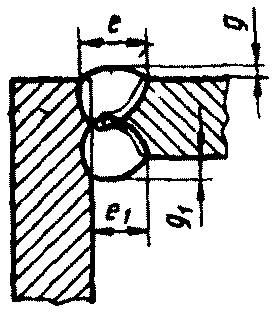

Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1)
e
e1, не более
g
g1
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.

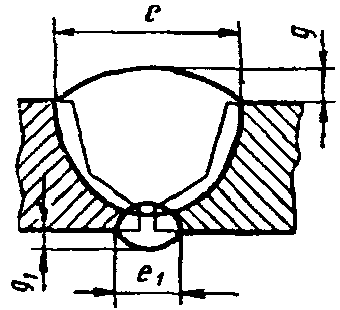

C43
РИНп
От 12 до 14
2
7
20
+/- 2
15
2
+/- 1
2
+/- 1
Св. 14 до 16
8
22
16
Св. 16 до 18
9
24
17
3
Св. 18 до 20
10
26
18
Св. 20 до 22
11
28
19
Св. 22 до 24
12
30
20
Св. 24 до 26
13
32
+/- 3
21
4
3
Св. 26 до 28
15
35
22
Св. 28 до 30
17
39
23
Св. 30 до 32
19
43
25
Св. 32 до 35
21
47
27
ПИП
От 12 до 14
4
6
20
+/- 2
15
+1 -2
+/- 2
Св. 14 до 16
7
22
16
Св. 16 до 18
8
24
17
Св. 18 до 20
9
26
18
Св. 20 до 22
10
28
19
Св. 22 до 24
11
30
20
Св. 24 до 26
12
32
+/- 3
21
5
4
Св. 26 до 28
14
35
22
Св. 28 до 30
16
39
23
Св. 30 до 32
18
43
25
Св. 32 до 35
20
47
27
Таблица 17
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
h1 (пред. откл. +/- 1)
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
С44
РИНп
От 32 до 36
2
15
11
26
5
+/- 1
Св. 36 до 40
17
28
Св. 40 до 44
19
30
Св. 44 до 48
21
32
Св. 48 до 52
23
34
6
Св. 52 до 56
25
36
Св. 56 до 60
27
38
ПИП
От 32 до 36
4
14
13
26
Св. 36 до 40
16
28
Св. 40 до 44
18
30
Св. 44 до 48
20
32
7
Св. 48 до 52
22
34
Св. 52 до 56
24
36
Св. 56 до 60
26
38
Таблица 18
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
c (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
C17
РИНп
От 4 до 6
0
+1
2
12
+/- 2
2
+/- 1
Св. 6 до 8
14
РИНп; АИНп
Св. 8 до 10
+2
17
Св. 10 до 12
20
Св. 12 до 14
23
+/- 3
3
Св. 14 до 16
26
Св. 16 до 18
29
Св. 18 до 20
30
АИП; ПИП
От 10 до 12
4
18
+/- 2
4
+1 -2
Св. 12 до 14
20
Св. 14 до 16
22
+/- 3
Св. 16 до 18
24
Св. 18 до 20
27
Св. 20 до 22
30
Св. 22 до 24
33
Св. 24 до 26
36
5
Св. 26 до 28
39
Св. 28 до 30
42
Таблица 19
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
C18
РИНп
От 4 до 6
2
12
+/- 2
2
+/- 1
Св. 6 до 8
14
РИНп; АИНп; АИНп-3
Св. 8 до 10
17
Св. 10 до 12
20
Св. 12 до 14
23
+/- 3
3
Св. 14 до 16
26
Св. 16 до 18
29
Св. 18 до 20
30
АИП; ПИП
От 10 до 12
4
18
+/- 2
4
+1 -2
Св. 12 до 14
20
Св. 14 до 16
22
Св. 16 до 18
24
Св. 18 до 20
27
+/- 3
Св. 20 до 22
30
Св. 22 до 24
33
Св. 24 до 26
36
Св. 26 до 28
39
Св. 28 до 30
42
Таблица 20
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
c
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

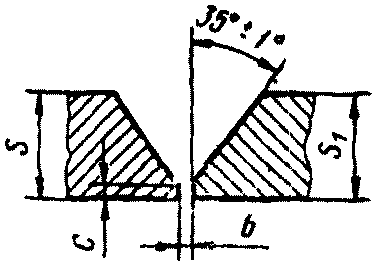

C19
РИНп; АИНп АИНп-3
От 5 до 8
2
17
+/- 2
2
+/- 1
Св. 8 до 10
19
Св. 10 до 12
21
Св. 12 до 14
24
3
Св. 14 до 16
27
Св. 16 до 18
30
+/- 3
Св. 18 до 20
33
Св. 20 до 22
36
Св. 22 до 24
39
Св. 24 до 26
41
4
+1 -2
Св. 26 до 28
44
Св. 28 до 30
47
+/- 2
АИП; ПИП
От 10 до 12
4
20
Св. 12 до 14
22
Св. 14 до 16
25
+/- 3
Св. 16 до 18
28
Св. 18 до 20
31
Св. 20 до 22
34
Св. 22 до 24
37
Св. 24 до 26
40
5
Св. 26 до 28
43
Св. 28 до 30
46
Таблица 21
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
b
c (пред. откл. +/- 1)
e
e1 (пред. откл. +/- 2)
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.

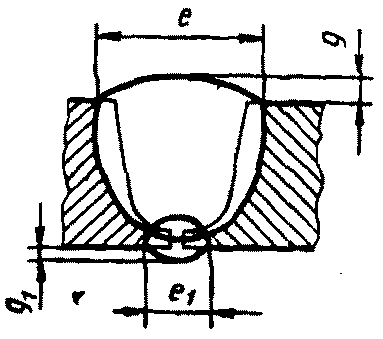

C21
РИНп; АИНп
От 4 до 6
0
+1
2
12
+/- 2
12
2
+/- 1
Св. 6 до 8
15
Св. 8 до 10
+2
3
18
16
Св. 10 до 12
20
+/- 3
3
Св. 12 до 14
24
18
Св. 14 до 16
26
Св. 16 до 18
28
Св. 18 до 20
31
АИНп; АИНп-3
Св. 20 до 23
12
36
15
5
+/- 1 -2
Св. 23 до 26
40
Св. 26 до 29
44
Св. 29 до 32
48
Св. 32 до 36
52
Св. 36 до 40
58
АИП; ПИП
От 10 до 12
5
18
+/- 2
4
Св. 12 до 14
20
+/- 5
Св. 14 до 17
8
23
Св. 17 до 20
27
Св. 20 до 23
31
Св. 23 до 26
36
5
Св. 26 до 30
42
(Измененная редакция, Изм. № 1).
Таблица 22
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
e (пред. откл. +/- 3)
e1 (пред. откл. +/- 2)
g
g1
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С23
РИНп; АИНп
От 12 до 14
3
27
13
3
+/- 1
2
+/- 1
Св. 14 до 17
28
Св. 17 до 20
29
Св. 20 до 23
30
Св. 23 до 26
31
15
4
3
Св. 26 до 30
32
АИНп; АИНп-3
От 32 до 34
12
30
+1 -2
Св. 34 до 36
31
4
Св. 36 до 38
Св. 38 до 40
Св. 40 до 43
33
Св. 43 до 46
Св. 46 до 50
35
АИП; ПИП
От 12 до 14
5
27
13
3
+/- 2
Св. 14 до 17
8
Св. 17 до 20
28
Св. 20 до 23
29
Св. 23 до 26
15
5
4
Св. 26 до 30
30
Таблица 23
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h1
e (пред. откл. +/- 3)
e1 (пред. откл. +/- 2)
g
g1
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
С24
РИНп; АИНп
От 12 до 14
3
8
+/-1
27
13
3
+/- 1
2
+/- 1
Св. 14 до 17
28
Св. 17 до 20
29
Св. 20 до 23
30
Св. 23 до 26
31
15
4
3
Св. 26 до 30
32
АИНп; АИНп-3
Св. 32 до 34
12
17
34
+1 -2
Св. 34 до 36
35
4
Св. 36 до 38
Св. 38 до 40
36
Св. 40 до 43
Св. 43 до 46
37
Св. 46 до 50
38
АИП; ПИП
От 12 до 14
5
10
27
13
3
+/- 2
Св. 14 до 17
8
13
+/- 2
28
Св. 17 до 20
29
Св. 20 до 23
30
4
Св. 23 до 26
15
5
Св. 26 до 30
31
Таблица 24
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
e (пред. откл. +/- 3)
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

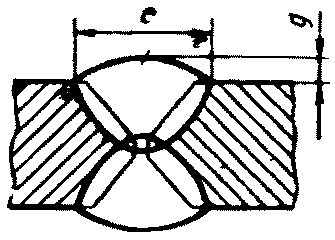

С25
РИНп; АИНп
От 12 до 14
3
5
17
3
+/- 1
Св. 14 до 17
7
19
Св. 17 до 20
9
21
Св. 20 до 23
10
23
Св. 23 до 26
11
25
4
Св. 26 до 30
13
27
АИНп-3
Св. 32 до 36
12
11
25
+1 -2
Св. 36 до 40
13
28
Св. 40 до 44
15
31
Св. 44 до 48
17
34
Св. 48 до 52
19
37
Св. 52 до 56
21
40
Св. 56 до 60
23
43
АИП; ПИП
От 12 до 14
5
4
15
Св. 14 до 17
8
6
17
Св. 17 до 20
8
19
Св. 20 до 23
9
21
Св. 23 до 26
10
23
5
Св. 26 до 30
12
25
Таблица 25
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
e (пред. откл. +/- 3)
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
С26
РИНп; АИПп
От 30 до 32
3
14
30
4
+/- 1
Св. 32 до 36
16
31
Св. 36 до 40
18
32
5
АИПп
От 42 до 46
20
33
Св. 46 до 50
23
34
6
Св. 50 до 54
25
35
Св. 54 до 60
27
36
АИНп-3
От 32 до 36
12
11
30
4
Св. 36 до 40
13
31
5
Св. 40 до 44
15
32
Св. 44 до 48
17
33
Св. 48 до 52
19
34
6
Св. 52 до 56
21
35
Св. 56 до 60
23
36
АИП; ПИП
Св. 30 до 34
8
13
30
4
+/- 2
Св. 34 до 38
15
31
Св. 38 до 42
17
32
5
Св. 42 до 46
19
33
Св. 46 до 50
22
34
Св. 50 до 54
24
35
6
Св. 54 до 60
26
36
Таблица 26
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
h1
e (пред. откл. +/- 3)
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С27
РИНп; АИНп
От 30 до 32
3
14
8
+/-1
30
4
+/- 1
Св. 32 до 36
16
31
Св. 36 до 40
18
32
5
АИНп
От 42 до 46
20
33
Св. 46 до 50
22
34
6
Св. 50 до 54
24
35
Св. 54 до 60
27
36
АИНп-3
От 32 до 36
12
11
17
30
4
Св. 36 до 40
13
31
5
Св. 40 до 44
15
32
Св. 44 до 48
16
33
Св. 48 до 52
18
34
6
Св. 52 до 56
20
35
Св. 56 до 60
22
36
АИП; ПИП
От 30 до 34
8
13
13
+/- 2
30
4
+/- 2
Св. 34 до 38
15
31
Св. 38 до 42
17
32
5
Св. 42 до 46
20
33
Св. 46 до 50
22
34
6
Св. 50 до 54
24
35
Св. 54 до 60
26
36
(Измененная редакция, Изм. № 1).
Таблица 27
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
e (пред. откл. +/- 3)
e, не более
g
g1
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С39
РИНп; АИНп
От 12 до 14
3
7
19
14
3
+/- 1
2
+/- 1
Св. 14 до 17
9
23
15
Св. 17 до 20
11
26
16
Св. 20 до 23
13
29
18
Св. 23 до 26
15
32
20
4
3
Св. 26 до 30
18
35
22
АИНп; АИНп-3
От 32 до 36
12
16
33
18
3
Св. 36 до 40
19
35
20
4
Св. 40 до 44
22
38
22
Св. 44 до 48
25
42
24
Св. 48 до 52
27
46
26
4
+1 -2
Св. 52 до 56
30
50
28
Св. 56 до 60
33
55
30
АИП; ПИП
От 12 до 14
5
6
18
14
3
+/- 2
Св. 14 до 17
8
8
21
15
Св. 17 до 20
10
24
16
Св. 20 до 23
12
27
18
Св. 23 до 26
14
30
20
5
4
Св. 26 до 30
17
33
22
Таблица 28
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s = s1
R
l
e, не более
b
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
У1
s1 >= 1
РИНп; АИНп
От 1,0 до 1,5
2,5 — 3,0
От s до 2,5s
5
0
+0,1
Св. 1,5 до 2,0
3,0 — 4,5
7
Св. 2,0 до 2,5
4,5 — 5,0
8
+0,2
<> Размер для справок.*
Таблица 29
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
n
e, не более
g
p, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
У4
s1 >= 0,7s
РИНп; АИНп
От 1,5 до 3,0
0
+0,5
От 0 до 0,5s
7
1
+1
2
Св. 3,0 до 5,0
+1,0
10
3
РИНп; АИНп; АИП; ПИП
Св. 5,0 до 8,0
14
+2
4
Св. 8,0 до 10,0
16
Св. 10,0 до 12,0
+2,0
20
Таблица 30
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
n
K
p, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
У4
s1 >= 0,7s
РИНп; АИНп
От 1,5 до 3,0
0
+0,5
От 0,5s до s
3
+2
2
Св. 3,0 до 5,0
+1,0
+3
3
РИНп; АИНп; АИП; ПИП
Св. 5,0 до 8,0
4
4
Св. 8,0 до 10,0
5
+4
Св. 10,0 до 12,0
+2,0
Таблица 31
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
n
e, не более
g
K
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У5
s1 >= 0,7s
РИНп; АИНп
От 1,5 до 3,0
0
+0,5
От 0 до 0,5s
7
1
+1
3
+2
Св. 3,0 до 5,0
+1,0
10
+3
АИП, ПИП
Св. 5,0 до 8,0
14
+2
4
Св. 8,0 до 10,0
16
+4
Св. 10,0 до 12,0
+2,0
20
Таблица 32
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
n
K
K1
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У5
s1 >= 0,7s
РИНп; АИНп
От 1,5 до 3,0
0
+0,5
Св. 0,5s до s
3
+2
3
+2
Св. 3,0 до 5,0
+1,0
+3
+3
РИНп; АИНп; АИП; ПИП
Св. 5,0 до 8,0
4
4
Св. 8,0 до 10,0
5
+4
+4
Св. 10,0 до 12,0
+2,0
Таблица 33
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
c (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У6
s1 >= 0,5s
РИНп; АИНп
От 4 до 6
0
+1
2
15
+/- 2
2
+/- 1
Св. 6 до 8
17
Св. 8 до 10
+2
3
20
Св. 10 до 12
23
Св. 12 до 14
26
+/- 3
3
Св. 14 до 16
30
Св. 16 до 18
34
Св. 18 до 20
38
АИП; ПИП
От 4 до 6
+1
15
+/- 2
2
Св. 6 до 8
17
Св. 8 до 10
+2
20
Св. 10 до 12
23
Св. 12 до 14
27
+/- 3
4
+/- 2
Св. 14 до 16
5
30
Св. 16 до 18
33
Св. 18 до 20
37
Таблица 34
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
c (пред. откл. +/- 1)
K
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У7
s1 >= 0,5s
РИНп; АИНп
От 4 до 6
0
+1
2
3
+3
15
+/- 2
2
+/- 1
Св. 6 до 8
4
17
Св. 8 до 10
+2
3
+4
20
Св. 10 до 12
23
Св. 12 до 14
26
+/- 3
Св. 14 до 16
30
3
Св. 16 до 18
34
Св. 18 до 20
+1
+5
38
АИП; ПИП
От 4 до 6
3
+3
15
+/- 2
2
Св. 6 до 8
4
17
Св. 8 до 10
+2
+4
20
Св. 10 до 12
23
Св. 12 до 14
5
27
+/- 3
Св. 14 до 16
5
30
4
+/- 2
Св. 16 до 18
33
Св. 18 до 20
+5
37
Таблица 35
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

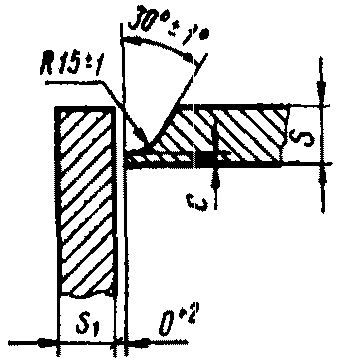

У11
s1 >= 0,5s
РИНп; АИНп
От 16 до 18
2
25
+/- 2
3
+/- 1
Св. 18 до 20
26
Св. 20 до 22
27
Св. 22 до 24
28
Св. 24 до 26
29
+/- 3
4
Св. 26 до 28
30
Св. 28 до 30
32
АИП; ПИП
От 16 до 18
4
25
+/- 2
+1
Св. 18 до 20
26
Св. 20 до 22
27
Св. 22 до 24
28
Св. 24 до 26
29
+/- 3
5
Св. 26 до 28
30
Св. 28 до 30
32
Таблица 36
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
h1 (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

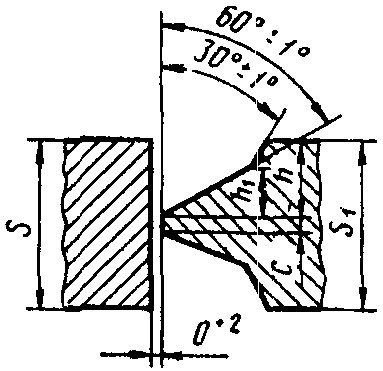

У12
s1 >= 0,5s
РИНп; АИНп
От 16 до 18
2
12
27
+/- 2
3
+/- 1
Св. 18 до 20
28
Св. 20 до 22
29
Св. 22 до 24
30
Св. 24 до 26
+/- 3
4
Св. 26 до 28
31
Св. 28 до 30
32
АИП; ПИП
От 16 до 18
4
14
27
+/- 2
+1 -2
Св. 18 до 20
28
Св. 20 до 22
29
Св. 22 до 24
30
Св. 24 до 26
+/- 3
5
Св. 26 до 28
31
Св. 28 до 30
32
Таблица 37
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
h (пред. откл. +/- 1)
e
e1, не более
g
g1
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У8
s1 >= 0,7s
РИНп
От 12 до 14
2
5
19
+/- 2
17
2
+/- 1
5
+/- 2
Св. 14 до 16
6
21
19
3
Св. 16 до 18
7
23
21
Св. 18 до 20
8
25
23
Св. 20 до 22
9
27
25
Св. 22 до 24
10
29
27
Св. 24 до 26
11
31
+/- 3
29
4
10
+/- 3
Св. 26 до 28
12
33
31
Св. 28 до 30
13
35
33
Св. 30 до 32
14
37
35
Св. 32 до 35
15
39
37
ПИП
От 12 до 14
4
4
16
+/- 2
17
+1 -2
6
Св. 14 до 16
5
18
19
Св. 16 до 18
6
20
21
Св. 18 до 20
7
22
23
Св. 20 до 22
8
24
25
Св. 22 до 24
9
26
27
Св. 24 до 26
10
28
+/- 3
29
5
10
+/- 4
Св. 26 до 28
11
30
31
Св. 28 до 30
12
32
33
Св. 30 до 32
13
34
35
Св. 32 до 35
14
36
37
Таблица 38
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
e (пред. откл. +/- 3)
e1, не более
g
g1 (пред. откл. +/- 5)
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
У13
s1 >= 0,5s
РИНп
От 32 до 36
2
15
22
25
5
+/- 1
15
Св. 36 до 40
17
24
27
Св. 40 до 44
19
26
29
Св. 44 до 48
21
28
30
Св. 48 до 52
23
30
31
6
20
Св. 52 до 56
25
32
32
Св. 56 до 60
27
34
33
ПИП
От 32 до 36
4
14
21
25
+/- 2
15
Св. 36 до 40
16
23
27
Св. 40 до 44
18
25
29
Св. 44 до 48
20
27
30
Св. 48 до 52
22
29
31
7
20
Св. 52 до 56
24
31
32
Св. 56 до 60
26
33
33
Таблица 39
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
h1 (пред. откл. +/- 1,5)
e (пред. откл. +/- 3)
e1, не более
g
g1 (пред. откл. +/- 5)
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

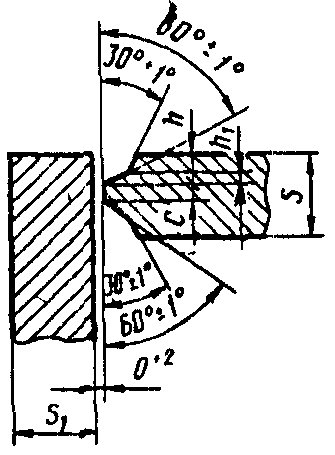

У14
s1 >= 0,7s
РИНп
От 32 до 36
2
15
11
23
27
5
+/- 1
15
Св. 36 до 40
17
25
29
Св. 40 до 44
19
27
30
Св. 44 до 48
21
29
31
Св. 48 до 52
23
32
32
6
Св. 52 до 56
25
35
33
20
Св. 56 до 60
27
38
35
ПИП
От 32 до 36
4
14
13
21
27
+/- 2
15
Св. 36 до 40
16
23
29
Св. 40 до 44
18
25
30
Св. 44 до 48
20
27
31
Св. 48 до 52
22
30
32
7
20
Св. 52 до 56
24
33
33
Св. 56 до 60
26
36
35
Таблица 40
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
У9
s1 >= 0,7s
РИНп; АИНп
От 12 до 14
2
25
+/- 2
2
+/- 1
Св. 14 до 16
28
Св. 16 до 18
31
3
Св. 18 до 20
34
Св. 20 до 22
37
Св. 22 до 24
40
Св. 24 до 26
43
+/- 3
4
Св. 26 до 28
45
Св. 28 до 30
48
АИП; ПИП
От 12 до 14
4
22
+/- 2
+1 -2
Св. 14 до 16
24
Св. 16 до 18
27
Св. 18 до 20
30
Св. 20 до 22
33
Св. 22 до 24
36
Св. 24 до 26
39
+/- 3
5
Св. 26 до 28
42
Св. 28 до 30
45
Таблица 41
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

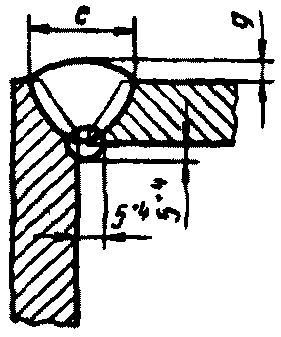

У10
s1 >= 0,7s
РИНп; АИНп
От 12 до 14
2
25
+/- 2
2
+/- 1
Св. 14 до 16
28
Св. 16 до 18
31
3
Св. 18 до 20
34
Св. 20 до 22
37
Св. 22 до 24
40
Св. 24 до 26
43
+/- 3
4
Св. 26 до 28
45
Св. 28 до 30
48
АИП; ПИП
От 12 до 14
4
22
+/- 2
+1 -2
Св. 14 до 16
24
Св. 16 до 18
27
Св. 18 до 20
30
Св. 20 до 22
33
Св. 22 до 24
36
Св. 24 до 26
39
+/- 3
5
Св. 26 до 28
42
Св. 28 до 30
45
Таблица 42
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
K
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

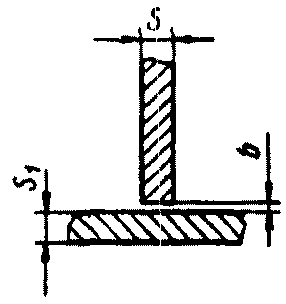

Т1
s1 >= 0,7s
РИНп
От 1 до 2
0
+0,5
3
+2
РИНп; АИНп
Св. 2 до 3
+1,0
Св. 3 до 4
4
+3
РИНп; АИНп; АИНп-3 АИП; ПИП
Св. 3 до 8
+2,0
Св. 8 до 10
6
+4
Св. 10 до 12
Св. 12 до 14
Св. 14 до 16
Св. 16 до 18
8
Св. 18 до 20
+5
Таблица 43
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
K
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Т3
s1 >= 0,7s
РИНп
От 1 до 2
0
+0,5
3
+2
РИНп; АИНп
Св. 2 до 3
+1,0
Св. 3 до 4
4
+3
РИНп; АИНп; АИНп-3 АИП; ПИП
Св. 3 до 8
+2,0
Св. 8 до 10
6
+4
Св. 10 до 12
Св. 12 до 14
Св. 14 до 16
Св. 16 до 18
8
Св. 18 до 20
+5
Таблица 44
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
c (пред. откл. +/- 1)
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

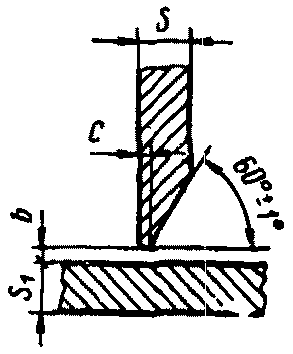

Т6
s1 >= 0,5s
РИНп; АИНп
От 4 до 6
0
+1
2
13
+/- 2
Св. 6 до 8
16
Св. 8 до 10
19
Св. 10 до 12
+2
3
21
+/- 3
Св. 12 до 14
25
Св. 14 до 16
29
Св. 16 до 18
33
Св. 18 до 20
37
АИП; ПИП
От 4 до 6
+1
12
+/- 2
Св. 6 до 8
15
Св. 8 до 10
18
Св. 10 до 12
+2
21
+/- 3
Св. 12 до 14
24
Св. 14 до 16
5
27
Св. 16 до 18
31
Св. 18 до 20
35
Таблица 45
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
b
e (пред. откл. +/- 1)
K
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У7
s1 >= 0,5s
РИНп; АИНп
От 4 до 6
0
+1
2
3
+3
13
+/- 2
Св. 6 до 8
4
16
Св. 8 до 10
+4
19
Св. 10 до 12
2
3
21
+/- 3
Св. 12 до 14
5
25
Св. 14 до 16
29
Св. 16 до 18
33
Св. 18 до 20
+5
37
АИП; ПИП
От 4 до 6
0
+1
3
+3
12
+/- 2
Св. 6 до 8
4
15
Св. 8 до 10
+4
18
Св. 10 до 12
+2
21
+/- 3
Св. 12 до 14
5
24
Св. 14 до 16
5
27
Св. 16 до 18
31
Св. 18 до 20
+5
35
Таблица 46
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

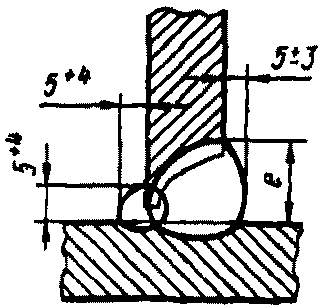

Т2
s1 >= 0,5s
РИНп
От 16 до 18
2
23
+/- 2
Св. 18 до 20
24
Св. 20 до 22
25
Св. 22 до 24
26
Св. 24 до 26
27
+/- 3
Св. 26 до 28
28
Св. 28 до 30
29
ПИП
От 16 до 18
4
23
+/- 2
Св. 18 до 20
24
Св. 20 до 22
25
Св. 22 до 24
26
Св. 24 до 26
27
+/- 3
Св. 26 до 28
28
Св. 28 до 30
29
Таблица 47
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
h (пред. откл. +/- 1)
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

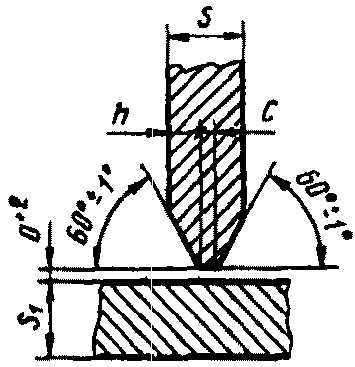

Т8
s1 >= 0,5s
РИНп; АИНп
От 12 до 14
3
5
18
+/- 2
Св. 14 до 17
7
20
Св. 17 до 20
9
22
Св. 20 до 23
11
25
Св. 23 до 26
12
28
+/- 3
Св. 26 до 30
13
31
Св. 30 до 35
15
34
АИП; ПИП
От 12 до 14
4
4
17
+/- 2
Св. 14 до 17
6
19
Св. 17 до 20
8
21
Св. 20 до 23
10
23
Св. 23 до 26
12
26
+/- 3
Св. 26 до 30
14
29
Св. 30 до 35
16
33
Таблица 48
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
e (пред. откл. +/- 3)
подготовленных кромок свариваемых деталей
сварного шва
Т5
s1 >= 0,7s
РИНп
От 32 до 36
3
15
21
Св. 36 до 40
17
23
Св. 40 до 44
19
25
Св. 44 до 48
21
27
Св. 48 до 52
23
29
Св. 52 до 56
25
31
Св. 56 до 60
27
33
ПИП
От 32 до 36
4
14
20
Св. 36 до 40
16
22
Св. 40 до 44
18
24
Св. 44 до 48
20
26
Св. 48 до 52
22
27
Св. 52 до 56
24
28
Св. 56 до 60
26
32
Таблица 49
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
c (пред. откл. +/- 1)
h (пред. откл. +/- 1,5)
h1 (пред. откл. +/- 1)
e (пред. откл. +/- 3)
подготовленных кромок свариваемых деталей
сварного шва
Т10
s1 >= 0,5s
РИНп
От 32 до 36
3
15
11
21
Св. 36 до 40
17
23
Св. 40 до 44
19
25
Св. 44 до 48
21
27
Св. 48 до 52
23
30
Св. 52 до 56
25
33
Св. 56 до 60
27
36
ПИП
От 32 до 36
4
14
13
20
Св. 36 до 40
16
22
Св. 40 до 44
18
24
Св. 44 до 48
20
27
Св. 48 до 52
22
30
Св. 52 до 56
24
33
Св. 56 до 60
26
35
Таблица 50
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
B, не менее
b
s = s1
s1 > s
s1 < s
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл
K
K1
K
K1
K
K1
РИНп
От 1 до 2
5
0
+0,5
s + b
s + b
От 0,5s1 до s1
От 0,5s до s
От s1 до 1,4s1
РИНп; АИНп
От 2 до 4
15
+1,0
РИНп; АИНп; АИНп-3; АИП; ПИП
От 4 до 6
От 0,5s до s
От 0,5s до s
Св. 6 до 8
+2,0
Св. 8 до 10
Св. 10 до 12
Св. 12 до 14
20
Св. 14 до 16
Св. 16 до 18
Св. 18 до 20
<> Размер для справок.*
Таблица 51
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Способ сварки
s
B, не менее
b
s = s1
s1 < s
s1 > s
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
K1
K2
K3
K
K
K1
K2
K3
K
K1
K2
K3
Н2
РИНп
От 1 до 2
5
0
+0,5
s + b
От 0,5s до s
От s1 до 1,4s1
s1 + b
От 0,5s до s
s + b
От 0,5s1 до s1
От 0,5s1 до s1
От s до 1,4s
РИНп; АИНп
От 2 до 4
15
+1,0
РИНп; АИНп; АИПп-3; АИП; ПИП
От 4 до 6
От 0,5s до s
От 0,5s1 до s1
От 0,5s до s
Св. 6 до 8
+2,0
Св. 8 до 10
Св. 10 до 12
Св. 12 до 14
Св. 14 до 16
20
Св. 16 до 18
Св. 18 до 20
<*> Размер для справок.
s_{1} \geq 1
Табл. 50, 51. (Измененная редакция, Изм. № 1).
5. Кромки свариваемых деталей должны быть обработаны механическим способом, при этом шероховатость обработанной поверхности должна быть не более Rz 40 мкм по ГОСТ 2789-73.
6. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 52, должна производиться так же, как для деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.
Таблица 52
мм
Толщина тонкой детали
Разность толщины деталей
От 0,8 до 3,0
0,5
Св. 3,0 до 5,0
1,0
« 5,0 » 12,0
1,2
« 12,0 » 25,0
1,5
« 25,0 » 60,0
3,0
Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).
Черт. 1
При разности в толщине свариваемых деталей свыше значений, указанных в табл. 52, на детали, имеющей большую толщину s_{1} , должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4.
Черт. 2
Черт. 3
Черт. 4
При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.
(Измененная редакция, Изм. № 1).
7. В стыковых соединениях без скоса кромок деталей свыше 6 мм при сварке неплавящимся электродом с присадочным металлом для обеспечения направленности его подачи в сварочную ванну разрешается снимать фаску с верхних кромок деталей размером 1,0 — 1,5 мм х 45°.
8. При сварке в положениях, отличных от нижнего, допускается увеличение размеров шва, но не более: 2 мм — для деталей толщиной до 25 мм; 3 мм — свыше 25 мм.
9. При сварке в гелии на постоянном токе размеры шва могут быть уменьшены до 15%.
10. Для расчетных угловых швов значения катета K_{\text{п}} (черт. 5) должны быть установлены при проектировании.

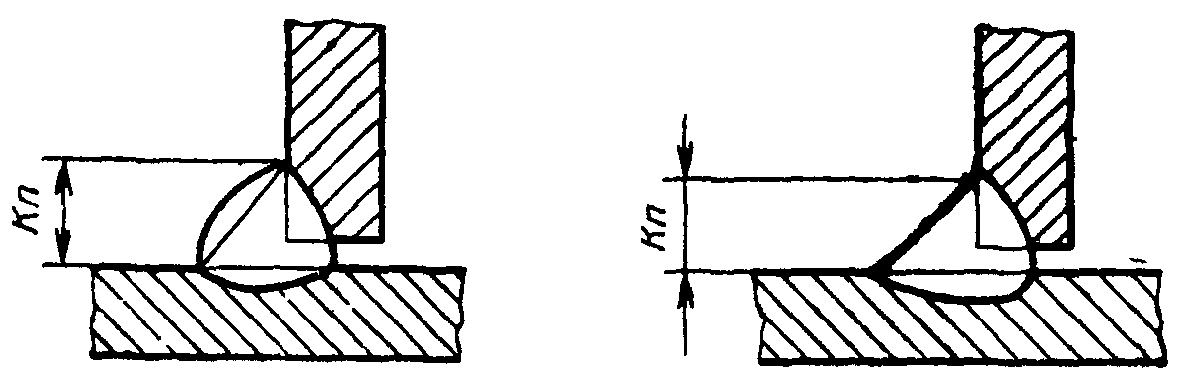

Черт. 5
Примечание. Катетом K_{\text{п}} , определяемым при проектировании, является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет K_{\text{п}} принимается любой из равных катетов, при несимметричном шве — меньший.
(Измененная редакция, Изм. № 1).
11. Предельные отклонения величины катета расчетных швов должны соответствовать:
+2,0 мм при К < 5 мм;
+3,0 мм при 5 <= К <= 8 мм;
+4,0 при К > 8 мм.
12. Для стыковых соединений допускается уменьшение размера c до (2 +/- 1) мм, для тавровых и угловых соединений до 1^{+ 1} мм.
13. В нахлесточных соединениях сварной шов не должен выступать над поверхностью детали более чем на 1 мм.
14. При сварке технического алюминия допускается увеличение размеров швов до 20%.
15. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла. Расчистка абразивными кругами не допускается.
