ГОСТ 14797-85. Государственный стандарт Союза ССР. Заклепки с полукруглой головкой (повышенной точности). Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 14797-85Действующий акт

(введен в действие Постановлением Госстандарта СССР от 27.03.1985 № 903)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11 — 12, 1994). Документ утрачивает силу с 1 июля 1996 года. Документ введен в действие с 1 июля 1986 года. Взамен ГОСТ 14797-75.

Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 27 марта 1985 г. № 903

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАКЛЕПКИ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ (ПОВЫШЕННОЙ ТОЧНОСТИ)

КОНСТРУКЦИЯ И РАЗМЕРЫ

Button-head rivets (high precision). Construction and dimensions

ГОСТ 14797-85

Группа Г34

ОКП 128500

Взамен
ГОСТ 14797-75

Постановлением Государственного комитета СССР по стандартам от 27 марта 1985 г. № 903 срок действия установлен

с 1 июля 1986 года
до 1 июля 1996 года

1. Настоящий стандарт распространяется на заклепки с полукруглой головкой с диаметром стержня от 1 до 10 мм для соединений с высокими требованиями к эксплуатационной надежности.

2. Конструкция и размеры заклепок должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размер обеспечивается инструментом.

<**> Размер для справок.

мм

рис. 2

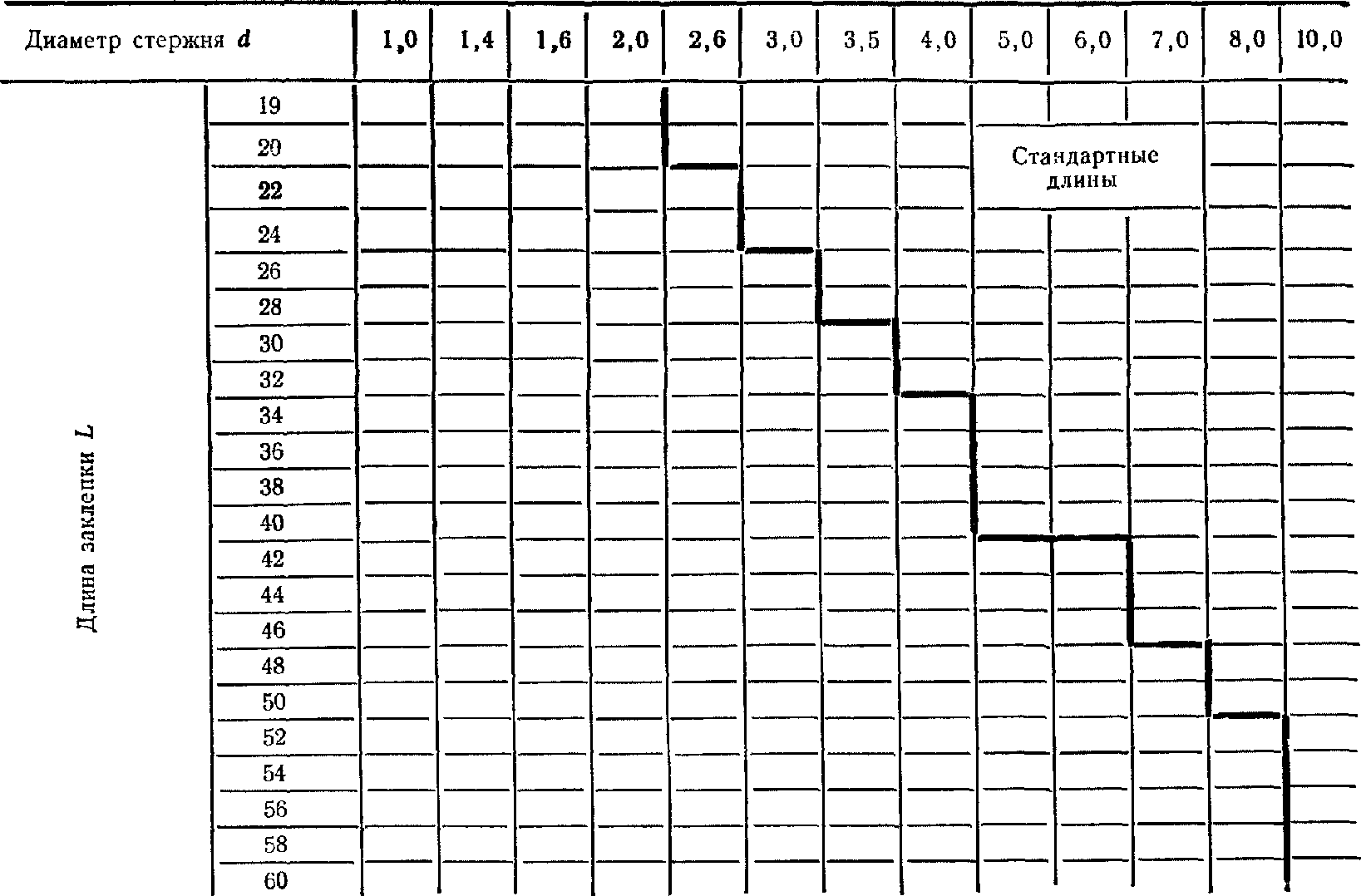

рис. 3

Примечание. Допускается применять заклепки с длинами меньшими или большими указанных в таблице. Длину заклепки при этом выбирать из ряда, приведенного в графе «Длина заклепки L».

Пример условного обозначения заклепки диаметром стержня d = 4 мм, длиной L = 8 мм, из стали марки 10, без покрытия:

Заклепка 4 x 8.01 ГОСТ 14797-85

3. Технические требования — по ГОСТ 14803-85.

4. Теоретическая масса заклепок приведена в справочном приложении.

Приложение
Справочное

ТЕОРЕТИЧЕСКАЯ МАССА 1000 шт. ЗАКЛЕПОК
ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ, кг

Длина L, мм	Номинальный диаметр стержня d, мм
Длина L, мм	1	1,4	1,6	2	2,6	3	3,5	4	5	6	7	8	10
2	0,007	0,017	-	-	-	-	-	-	-	-	-	-	-
3	0,009	0,021	0,030	0,048	-	-	-	-	-	-	-	-	-
4	0,011	0,025	0,035	0,057	0,108	-	-	-	-	-	-	-	-
5	0,014	0,030	0,041	0,065	0,123	0,171	-	-	-	-	-	-	-
6	0,016	0,034	0,046	0,075	0,138	0,191	0,274	0,380	-	-	-	-	-
7	0,018	0,039	0,052	0,084	0,153	0,211	0,302	0,415	-	-	-	-	-
8	0,020	0,043	0,058	0,093	0,168	0,231	0,329	0,451	0,772	-	-	-	-
9	0,022	0,048	0,064	0,102	0,183	0,251	0,357	0,486	0,828	-	-	-	-
10	0,025	0,052	0,069	0,111	0,198	0,272	0,384	0,522	0,884	1,36	-	-	-
11	-	0,057	0,075	0,120	0,213	0,292	0,412	0,558	0,940	1,44	-	-	-
12	-	0,061	0,081	0,129	0,218	0,312	0,439	0,594	0,996	1,52	2,09	-	-
13	-	-	0,087	0,138	0,243	0,332	0,467	0,630	1,052	1,60	2,20	-	-
14	-	-	0,093	0,147	0,258	0,352	0,494	0,666	1,108	1,68	2,31	3,30	-
15	-	-	0,100	0,156	0,273	0,372	0,521	0,702	1,164	1,77	2,41	3,44	-
16	-	-	-	0,165	0,288	0,392	0,549	0,738	1,220	1,85	2,53	3,59	-
17	-	-	-	-	0,303	0,413	0,576	0,774	1,276	1,93	2,63	3,73	-
18	-	-	-	-	0,318	0,433	0,604	0,810	1,332	2,01	2,74	3,87	6,42
19	-	-	-	-	0,333	0,453	0,631	0,846	1,388	2,09	2,85	4,02	6,64
20	-	-	-	-	0,348	0,473	0,658	0,882	1,444	2,17	2,96	4,16	6,87
22	-	-	-	-	-	0,513	0,713	0,954	1,556	2,33	3,17	4,45	7,31
24	-	-	-	-	-	0,553	0,768	1,026	1,668	2,49	3,39	4,73	7,76

Продолжение

Длина L, мм	Номинальный диаметр стержня d, мм
Длина L, мм	1,0	1,4	1,6	2,0	2,6	3,0	3,5	4,0	5,0	6,0	7,0	8,0	10,0
26	-	-	-	-	-	-	0,823	1,098	1,780	2,65	3,61	5,02	8,21
28	-	-	-	-	-	-	0,878	1,170	1,892	2,81	3,82	5,31	8,66
30	-	-	-	-	-	-	-	1,240	2,004	2,97	4,04	5,59	9,10
32	-	-	-	-	-	-	-	1,312	2,116	3,13	4,25	5,88	9,55
34	-	-	-	-	-	-	-	-	2,228	3,30	4,47	6,17	10,00
36	-	-	-	-	-	-	-	-	2,340	3,46	4,68	6,45	10,45
38	-	-	-	-	-	-	-	-	2,452	3,62	4,90	6,74	10,89
40	-	-	-	-	-	-	-	-	2,564	3,78	5,12	7,03	11,34
42	-	-	-	-	-	-	-	-	-	-	5,33	7,31	11,79
44	-	-	-	-	-	-	-	-	-	-	5,55	7,60	12,24
46	-	-	-	-	-	-	-	-	-	-	5,77	7,89	12,68
48	-	-	-	-	-	-	-	-	-	-	-	8,17	13,13
50	-	-	-	-	-	-	-	-	-	-	-	8,46	13,58
52	-	-	-	-	-	-	-	-	-	-	-	-	14,03
54	-	-	-	-	-	-	-	-	-	-	-	-	14,47
56	-	-	-	-	-	-	-	-	-	-	-	-	14,92
58	-	-	-	-	-	-	-	-	-	-	-	-	15,37
60	-	-	-	-	-	-	-	-	-	-	-	-	15,82

Примечание. Масса указана для заклепок из алюминиевых сплавов В65, Д18 и Д19П. Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице должны быть умножены на коэффициент: 0,93 — для алюминиевого сплава АМг5П; 0,96 — для алюминиевого сплава АМц; 2,81 — для стали; 3,00 — для латуни; 3,13 — для меди.
