ГОСТ 1465-80 (СТ СЭВ 1297-78). Государственный стандарт Союза ССР. Напильники. Технические условия

Государственный комитет СССР по стандартам · № ГОСТ 1465-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 25.01.1980 № 354)

(ред. от 01.03.1990)

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 25 января 1980 г. № 354

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАПИЛЬНИКИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Files. Specifications

ГОСТ 1465-80

(СТ СЭВ 1297-78)

Группа Г24

ОКП 39 2910

Срок действия
с 1 января 1981 года
в части разд. 2 — с 1 января 1984 года
до 1 января 1996 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Д.И. Семенченко, Г.А. Астафьева, Н.И. Минаева, Т.А. Лавренова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.01.80 № 354.

3. Срок проверки 1994 г., периодичность проверок — 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 1297-78.

5. Взамен ГОСТ 1465-69, ГОСТ 5.227-75, ГОСТ 5.1625-72, ГОСТ 5.2237-74, ГОСТ 5.2309-76.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 8.051-81 ГОСТ 9.014-78 ГОСТ 1435-90 ГОСТ 5210-82 ГОСТ 5950-73 ГОСТ 18088-83 ГОСТ 23726-79	5.1а 3.27 3.2 3.2 3.2 3.28; 6.1 4.1

7. Срок действия продлен до 01.01.96 Постановлением Госстандарта СССР от 06.03.1990 № 353.

8. Переиздание (май 1992 г.) с Изменениями № 1, 2, 3, 4, утвержденными в августе 1982 г., ноябре 1984 г., июле 1987 г., марте 1990 г. (ИУС 12-82, 2-85, 12-87, 6-90).

Настоящий стандарт распространяется на слесарные напильники общего назначения.

(Измененная редакция, Изм. № 3).

1. ТИПЫ

1.1 Напильники должны изготовляться типов:

1 — плоские; 2 — квадратные; 3 — трехгранные; 4 — ромбические; 5 — ножовочные; 6 — полукруглые; 7 — круглые.

1.2 Напильники изготовляют следующих исполнений по твердости (сцепляемостью с контрольной пластинкой):

01 - 60HRC_{\text{э}} ;

02 - 62HRC_{\text{э}} ;

03 - 58HRC_{\text{э}} .

(Измененная редакция, Изм. № 3).

2. ОСНОВНЫЕ ЭЛЕМЕНТЫ НАСЕЧЕК, НАРЕЗОК И РАЗМЕРЫ НАПИЛЬНИКОВ

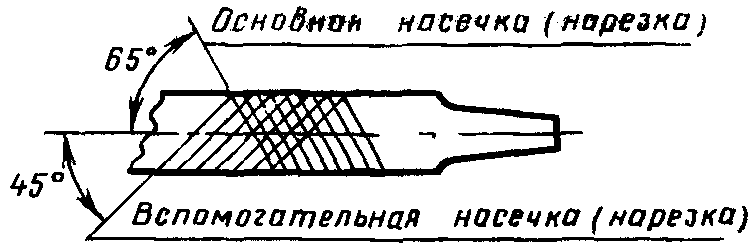

2.1. Напильники должны иметь перекрестную (двойную) насечку, основную — под углом 65°, вспомогательную — под углом 45° к оси напильника.

Расположение основной и вспомогательной насечек зубьев напильников должно соответствовать указанному на черт. 1.

2. Основные элементы насечек, нарезок и размеры напильников

Черт. 1

(Измененная редакция, Изм. № 3).

2.2. Узкие стороны ножовочных и одна из узких сторон плоских напильников должны иметь одинарную насечку под углом 65°.

Количество насечек узких сторон должно быть равным количеству основных насечек широких сторон. Большая узкая сторона ножовочных напильников насекается только на параллельном участке.

2.3. Круглые напильники и полукруглая сторона полукруглых напильников могут изготовляться с насеченным или нарезанным зубом, а остальные типы — с насеченным зубом.

Круглые напильники могут иметь спиральную одинарную насечку с углом наклона (70 +/- 5)°.

Круглые напильники и полукруглая сторона полукруглых напильников могут иметь одинарную насечку номеров 3, 4 и 5.

Напильники с нарезанным зубом должны иметь перекрестную нарезку:

основную под углом 70°;

вспомогательную под углом 70°.

(Измененная редакция, Изм. № 4).

2.4 Напильники должны изготовляться:

шести номеров насечек — 0; 1; 2; 3; 4; 5;

четырех номеров нарезок — 0; 1; 2; 3.

2.5. Количество основных насечек или нарезок на 10 мм длины должно соответствовать табл. 1.

(Измененная редакция, Изм. № 2).

Таблица 1

Длина рабочей части напильников в мм	Номера насечек или нарезок
	0	1	2	3	4	5
	Количество основных насечек или нарезок				Количество основных насечек
100	-	14	20	28	40	56
125		14	20	28	40
150		12	17	24	34	48
200		10	14	20	28	40
250		8	12	17	24	34
300		7	10	14	20	28
350	5	6	8	12	-	-
400
450

(Измененная редакция, Изм. № 4).

2.6. Количество вспомогательных насечек или нарезок на 10 мм длины в зависимости от количества основных насечек или нарезок должно соответствовать указанному в табл. 2.

Таблица 2

Количество основных насечек или нарезок											Количество основных насечек
5	6	7	8	10	12	14	17	20	24	28	34	40	48	56
Количество вспомогательных насечек или нарезок											Количество вспомогательных насечек
4	5	6	7	8 10 12 14 17					20	24	28	34	40	48

2.7 Размеры напильников должны соответствовать черт. 2 - 10 и табл. 3 - 11:

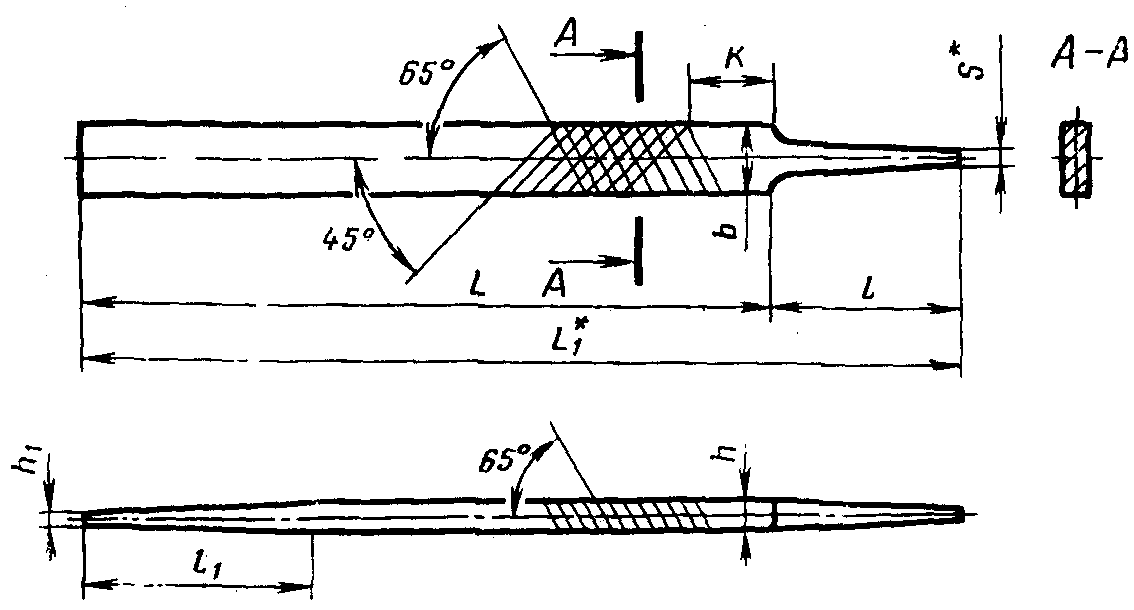

Плоские тупоносые напильники

2. Основные элементы насечек, нарезок и размеры напильников

Черт. 2

<*> Размер для справок.

Примечание к черт. 2 - 6. Допускается выполнять хвостовики напильников с симметричным сечением любой формы, кроме круглой.

Таблица 3

Размеры, мм

Обозначение	Применяемость	L	L 1	b	h	h 1	l	~= l 1	K, не более	s	Номера насечек
2820-0001		100	140	12,0	3,0; 2,5*	2,0	40	34	15	2,0	1
2820-0002											2
2820-0003											3
2820-0004											4
2820-0005											5
2820-0011		150	200	16,0	4,0	3,0	50	50		2,5	1
2820-0012											2
2820-0013											3
2820-0014											4
2820-0015											5
2820-0016		200	255	21,0; 20,0*	5,0	3,5	55	66	20	3,0	1
2820-0017											2
2820-0018											3
2820-0019											4
2820-0020											5
2820-0021		250	310	25,0	6,5; 6,0*	4,5	60	84			1
2820-0022											2
2820-0023											3
2820-0024											4
2820-0025											5
2820-0026		300	370	30,0	7,0; 6,5*	5,5	70	100	25	3,5	1
2820-0027											2
2820-0028											3
2820-0029											4
2820-0030											5
2820-0031		350	430	35,0	7,5	6,5	80	116			0
2820-0032											1
2820-0033											2
2820-0034											3
2820-0035		400	490	39,0	9,0	7,5	90	134	30	4,0	0
2820-0036											1
2820-0037											2
2820-0038											3
2820-0039		450	550	44,0			100	150	35		0

Примечание к табл. 3 и 4. Значения, отмеченные знаком *, действуют с 01.01.90.

Пример условного обозначения плоского тупоносого напильника с длиной рабочей части L = 300 мм, с насечкой № 1:

Напильник 2820-0026 ГОСТ 1465-80.

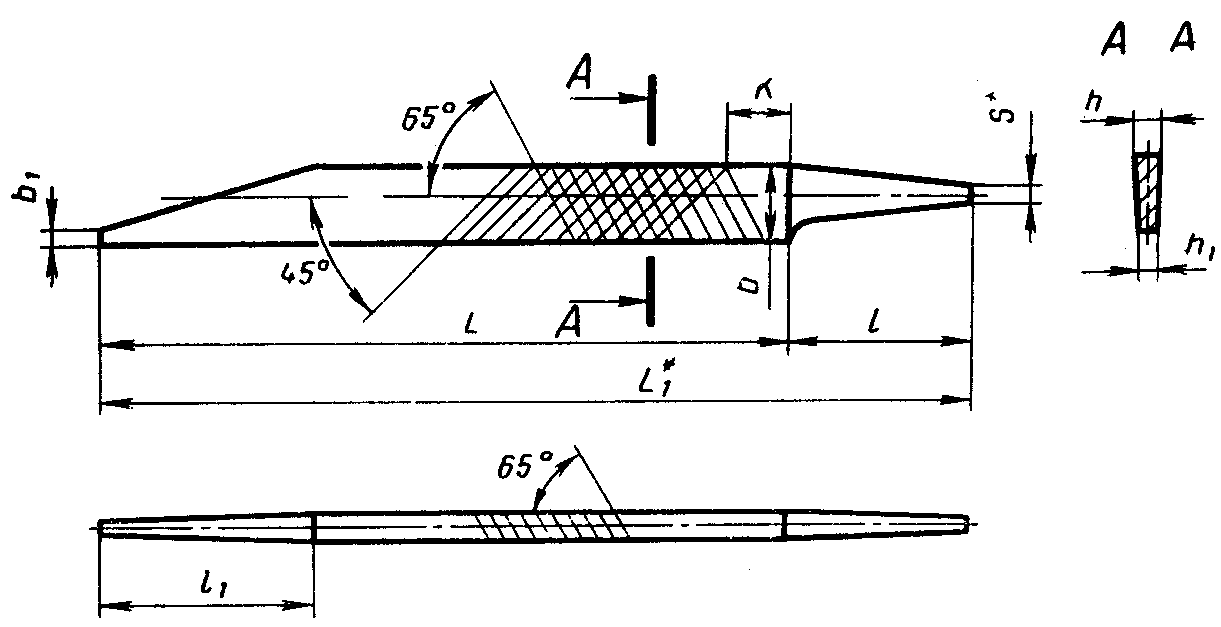

Плоские остроносые напильники

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

Черт. 3

Таблица 4

Размеры, мм

Обозначение	Применяемость	L	L 1	b	b 1	h	h 1	l	~= l 1	K, не более	s	Номера насечек
2820-0051		100	140	12,0	5	3,0; 2,5*	2,0	40	34	15	2,0	1
2820-0052												2
2820-0053												3
2820-0054												4
2820-0055												5
2820-0061		150	200	16,0	8	4,0	3,0	50	50		2,5	1
2820-0062												2
2820-0063												3
2820-0064												4
2820-0065												5
2820-0066		200	255	21,0; 20,0*	10	5,0	3,5	55	66	20	3,0	1
2820-0067												2
2820-0068												3
2820-0069												4
2820-0070												5
2820-0071		250	310	25,0	12,5	6,5; 6,0*	4,5	60	84			1
2820-0072												2
2820-0073												3
2820-0074												4
2820-0075												5
2820-0076		300	370	30,0	15,0	7,0; 6,5*	5,5	70	100	25	3,5	1
2820-0077												2
2820-0078												3
2820-0079												4
2820-0080												5
2820-0081		350	430	35,0	18,0	7,5	6,5	80	116			0
2820-0082												1
2820-0083												2
2820-0084												3
2820-0085		400	490	39,0	20,0	9,0	7,5	90	134	30	4,0	0
2820-0086												1
2820-0087												2
2820-0088												3
2820-0089		450	550	44,0	25,0			100	150	35		0

Пример условного обозначения плоского остроносого напильника с длиной рабочей части L = 300 мм, с насечкой № 1:

Напильник 2820-0076 ГОСТ 1465-80.

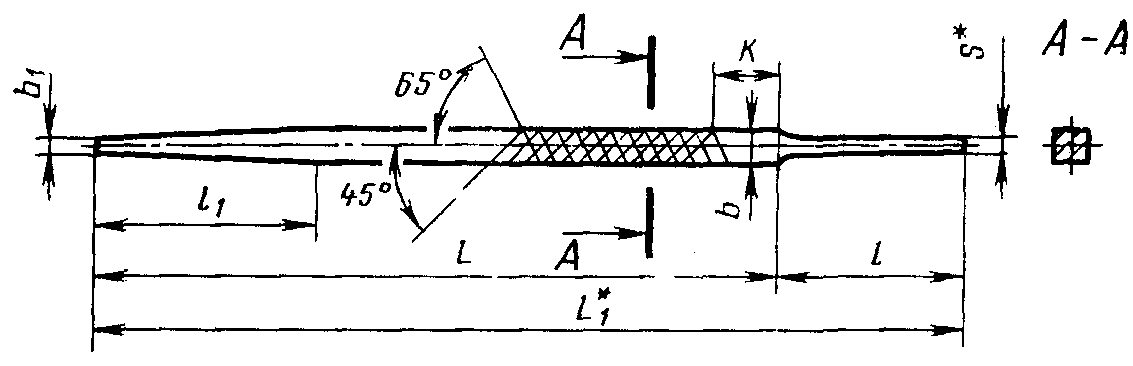

Квадратные напильники

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

Черт. 4

Примечания. 1. Допускается выполнять хвостовики напильников с сечением, повернутым на 45°.

2. Допускается по согласованию с потребителем изготовлять напильники без оттянутого участка.

Таблица 5

Размеры, мм

Обозначение	Применяемость	L	L 1	b	b 1	l	~= l 1	K, не более	s	Номера насечек
2821-0001		100	140	4	2,0	40	34	15	2,0	1
2821-0002										2
2821-0003										3
2821-0004										4
2821-0005										5
2821-0006		125	170	5	2,5	45	42		2,5	1
2821-0007										2
2821-0008										3
2821-0009										4
2821-0010										5
2821-0011		150	200	6	3,0	50	50			1
2821-0012										2
2821-0013										3
2821-0014										4
2821-0015										5
2821-0016		200	255	8	4,0	55	66	20	3,0	1
2821-0017										2
2821-0018										3
2821-0019										4
2821-0020										5
2821-0021		250	310	10	5,0	60	84			1
2821-0022										2
2821-0023										3
2821-0024										4
2821-0025										5
2821-0026		300	370	12	6,0	70	100	25	3,5	1
2821-0027										2
2821-0028										3
2821-0029										4
2821-0030										5
2821-0031		350	430	15 <*>	7,0	80	116			0
2821-0032										1
2821-0033										2
2821-0034										3
2821-0035		400	490	18 <*>	8,0	90	134	30	4,0	0
2821-0036										1
2821-0037										2
2821-0038										3

<*> Допускается изготовлять напильники со стороной квадрата соответственно b = 14 мм и 16 мм.

Пример условного обозначения квадратного напильника с длиной рабочей части L = 300 мм, с насечкой № 1:

Напильник 2821-0026 ГОСТ 1465-80.

Трехгранные напильники

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

Черт. 5

Примечания. 1. Размер b дан без учета фасок.

2. Допускается по согласованию с потребителем изготовлять напильники без оттянутого участка.

Таблица 6

Размеры, мм

Обозначение	Применяемость	L	L 1	b	b 1	l	~= l 1	K, не более	s	Номера насечек
2821-0051		100	140	8	4,0	40	34	15	2,0	1
2821-0052										2
2821-0053										3
2821-0054										4
2821-0055										5
2821-0056		125	170	10	5,0	45	42		2,5	1
2821-0057										2
2821-0058										3
2821-0059										4
2821-0060										5
2821-0061		150	200	11 <*>	5,5	50	50			1
2821-0062										2
2821-0063										3
2821-0064										4
2821-0065										5
2821-0066		200	255	15	7,5	55	66	20	3,0	1
2821-0067										2
2821-0068										3
2821-0069										4
2821-0070										5
2821-0071		250	310	18,0; 17,5	9,0	60	84			1
2821-0072				<**>						2
2821-0073										3
2821-0074										4
2821-0075										5
2821-0076		300	370	21,0; 20,0	10,5	70	100	25	3,5	1
2821-0077				<**>						2
2821-0078										3
2821-0079				21						4
2821-0080										5
2821-0081		350	430	24	12,0	80	116			0
2821-0082										1
2821-0083										2
2821-0084										3
2821-0085		400	490	27	13,5	90	134	30	4,0	0
2821-0086										1
2821-0087										2
2821-0088										3

<*> Допускается изготовление напильников шириной b = 12 мм.

<**> Действует с 01.01.90.

Пример условного обозначения трехгранного напильника с длиной рабочей части L = 300 мм, с насечкой № 1:

Напильник 2821-0076 ГОСТ 1465-80.

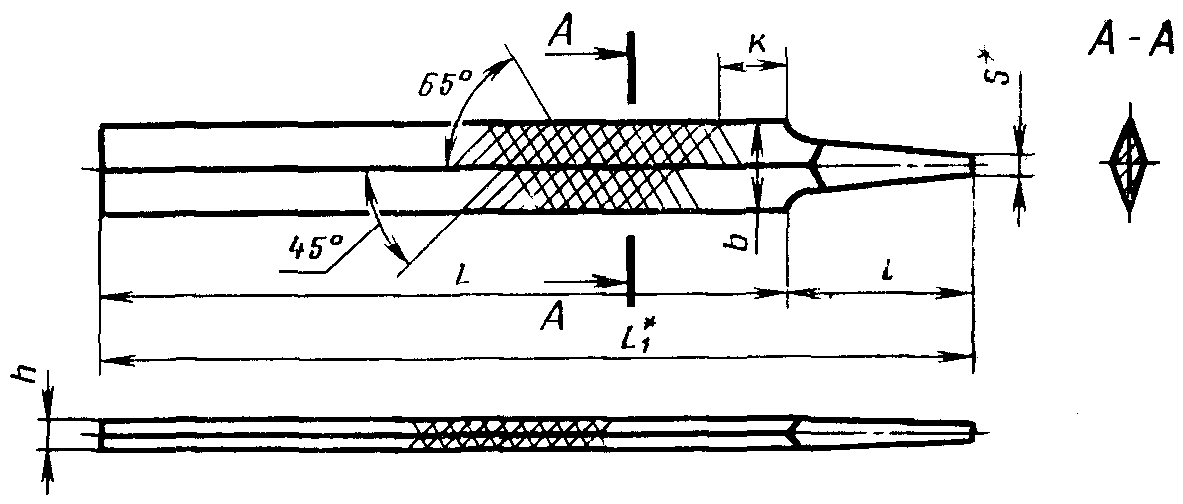

Ромбические напильники

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

Черт. 6

Таблица 7

Размеры, мм

Обозначение	Применяемость	L	L 1	b	h	l	K, не более	s	Номера насечек
2821-0101		100	140	12,5	3,25	40	15	2,0	2
2821-0102									3
2821-0103									4
2821-0104									5
2821-0109		150	200	19,0	5,00	50		2,5	2
2821-0110									3
2821-0111									4
2821-0112									5
2821-0113		200	255	25,0	6,50	55	20	3,0	2
2821-0114									3
2821-0115									4
2821-0116									5
2821-0117		250	310	32,0	8,00	60			2
2821-0118									3
2821-0119									4
2821-0120									5

Пример условного обозначения ромбического напильника с длиной рабочей части L = 200 мм, с насечкой № 2:

Напильник 2821-0113 ГОСТ 1465-80.

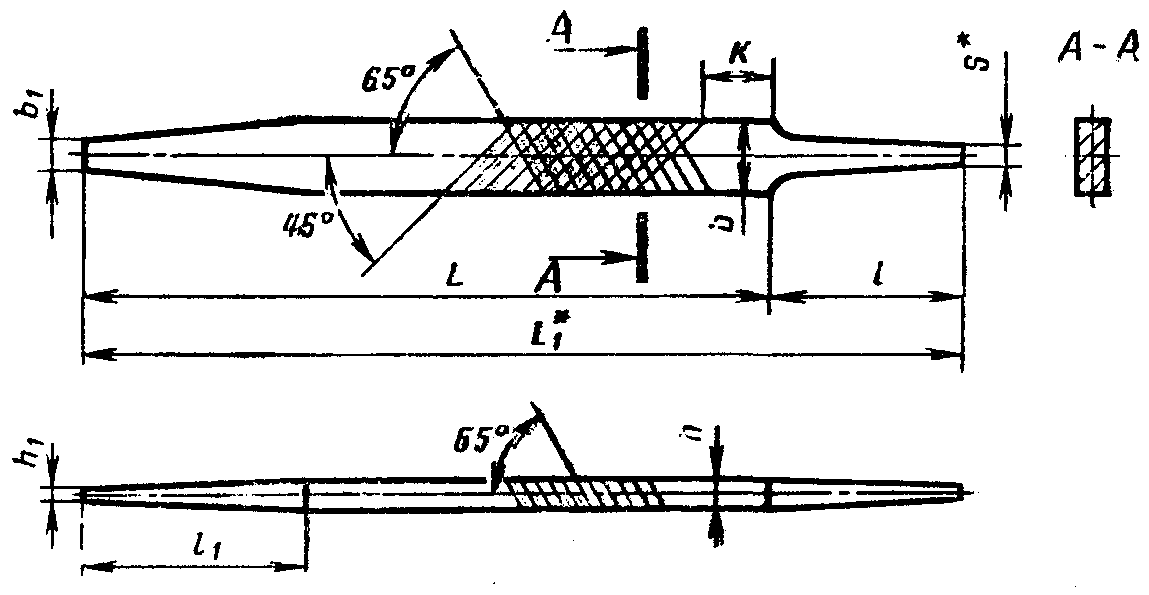

Ножовочные напильники

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

Черт. 7

Примечание. Допускается выполнять хвостовики напильников с симметричным сечением любой формы, кроме круглой.

Таблица 8

Размеры, мм

Обозначение	Применяемость	L	L 1	b	b 1	h	h 1	l	~= l 1	K, не более	s	Номера насечек
2821-0131		100	140	13	3,0	3,0	0,8	40	34	15	2,0	2
2821-0132												3
2821-0133												4
2821-0134												5
2821-0139		150	200	18	4,0	4,0	0,9	50	50		2,5	2
2821-0140												3
2821-0141												4
2821-0142												5
2821-0143		200	255	22	5,0	5,0	1,2	55	66	20	3,0	2
2821-0144												3
2821-0145												4
2821-0146												5
2821-0147		250	310	27	6,5	6,5	1,8	60	84			2
2821-0148												3
2821-0149										2,0		4
2821-0150												5
2821-0151		300	370	33	7,5	7,5	1,8	70	100	25	3,5	2
2821-0152												3
2821-0153												4
2821-0154												5

Пример условного обозначения ножовочного напильника с длиной рабочей части L = 200 мм, с насечкой № 2:

Напильник 2821-0143 ГОСТ 1465-80.

Круглые напильники с насеченными зубьями

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

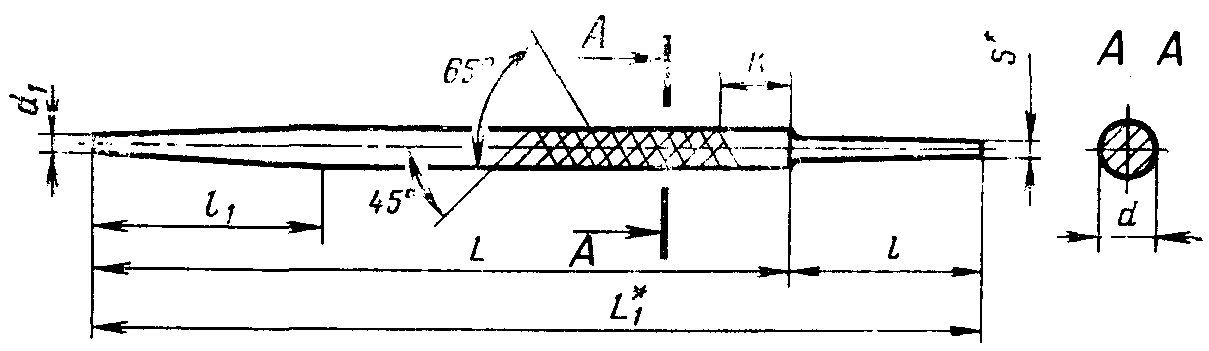

Черт. 8

Примечание к черт. 8 - 10. Допускается выполнять хвостовики напильников с симметричным сечением любой формы, кроме круглой.

Примечание. Допускается по согласованию с потребителем изготовлять напильники без оттянутого участка.

Таблица 9

Размеры, мм

Обозначение	Применяемость	L	L 1	d	d 1	l	~= l 1	K, не более	s	Номера насечек
2822-0001		100	140	4	2,0	40	34	15	2,0	1
2822-0002										2
2822-0003										3
2822-0004										4
2822-0005										5
2822-0006		125	170	5	2,5	45	42		2,5	1
2822-0007										2
2822-0008										3
2822-0009										4
2822-0010										5
2822-0011		150	200	6	3,0	50	50			1
2822-0012										2
2822-0013										3
2822-0014										4
2822-0015										5
2822-0016		200	255	8,0; 7,5	4,0	55	66	20	3,0	1
2822-0017				<**>						2
2822-0018										3
2822-0019										4
2822-0020										5
2822-0021		250	310	10,0; 9,5	5,0	60	84			1
2822-0022				<**>						2
2822-0023										3
2822-0024										4
2822-0025										5
2822-0026		300	370	12	6,0	70	100	25	3,5	1
2822-0027										2
2822-0028										3
2822-0029										4
2822-0030										5
2822-0031		350	430	15 <*>	7,0	80	116			0
2822-0032										1
2822-0033										2
2822-0034										3
2822-0035		400	490	18 <*>	8,0	90	134	30	4,0	0
2822-0036										1
2822-0037										2
2822-0038										3

<*> Допускается изготовлять напильники диаметрами соответственно d = 14 мм и 16 мм.

<**> Действует с 01.01.90.

Пример условного обозначения круглого напильника с длиной рабочей части L = 300 мм, с насечкой № 1:

Напильник 2822-0026 ГОСТ 1465-80.

Круглые напильники с нарезанными зубьями

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

Черт. 9

Примечание. Допускается по согласованию с потребителем изготовлять напильники без оттянутого участка.

Таблица 10

Размеры, мм

Обозначение	Применяемость	L	L 1	d	d 1	l	~= l 1	K, не более	s	Номера насечек
2822-0051		100	140	4	2,5	40	34	15	2,0	1
2822-0052										2
2822-0053										3
2822-0054		125	170	5	3,0	45	42		2,5	1
2822-0055										2
2822-0056										3
2822-0057		150	200	6	4,0	50	50			1
2822-0058										2
2822-0059										3
2822-0060		200	255	8,0; 7,5	5,0	55	66	20	3,0	1
2822-0061				<**>						2
2822-0062										3
2822-0063		250	310	10,0; 9,5	6,5	60	84			1
2822-0064				<**>						2
2822-0065										3
2822-0066		300	370	12	8,0	70	100	25	3,5	1
2822-0067										2
2822-0068										3
2822-0069		350	430	15	10,0	80	116	30		0
2822-0070										1
2822-0071				15 <*>						2
2822-0072										3
2822-0073		400	490	18 <*>	12,0	90	134		4,0	0
2822-0074										1
2822-0075										2
2822-0076										3

<*> Допускается изготовлять напильники соответственно диаметрами d = 14 мм и 16 мм.

<**> Действует с 01.01.90.

Пример условного обозначения круглого напильника с длиной рабочей части L = 300 мм, с нарезкой № 1:

Напильник 2822-0066 ГОСТ 1465-80.

Полукруглые напильники

2. Основные элементы насечек, нарезок и размеры напильников

<*> Размер для справок.

Черт. 10

Таблица 11

Размеры, мм

Обозначение	Применяемость	L	L 1	b	b 1	h	h 1	l	~= l 1	K, не более	s	Номера насечек
2822-0101		100	140	11,0; 10,5	5,0	4,0; 3,0	2,0	40	34	15	2,0	1
2822-0103				<*>		<*>						2
2822-0105												3
2822-0107												4
2822-0108												5
2822-0117		150	200	16,0	8,0	4,5	3,0	50	50	15	2,5	1
2822-0119												2
2822-0121												3
2822-0123												4
2822-0124												5
2822-0125		200	255	21,0; 20,0	10,0	6,0	3,5	55	66	20	3,0	1
2822-0127				<*>								2
2822-0129												3
2822-0131												4
2822-0132												5
2822-0133		250	310	25,0	12,5	7,0	4,0	60	84	20	3,0	1
2822-0135												2
2822-0137												3
2822-0139												4
2822-0140												5
2822-0141		300	370	30,0	15,0	8,5	5,0	70	100	25	3,5	1
2822-0143												2
2822-0145												3
2822-0147												4
2822-0148												5
2822-0149		350	430	35,0	17,5	10,0	6,0	80	116			0
2822-0151												1
2822-0153												2
2822-0155												3
2822-0157		400	490	40,0	20,0	11,0	6,5	90	134	30	4,0	0
2822-0159												1
2822-0161												2
2822-0163												3

<*> Действуют с 01.01.90.

Пример условного обозначения полукруглого напильника с длиной рабочей части L = 300 мм, с насечкой № 1:

Напильник 2822-0141 ГОСТ 1465-80

Примечание. Для напильников исполнения 02 и 03 к условному обозначению добавляют индекс исполнения — 02 и 03.

(Измененная редакция, Изм. № 1, 3).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Напильники должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

3.2. Напильники должны изготовляться из инструментальной углеродистой стали марок У13 или У13А по ГОСТ 1435-90 или из стали 13Х по ГОСТ 5950-73, профилей 1 — 7 по ГОСТ 5210-82.

3.3. Твердость и острота зубьев напильника должны обеспечивать сцепляемость их с контрольной пластинкой, изготовленной из стали той же марки, что и напильник трех исполнений по твердости: 58HRC_{\text{э}} , 60HRC_{\text{э}} , 62HRC_{\text{э}} .

Примечание. Назначение напильников по твердости указано в справочном Приложении.

3.2, 3.3. (Измененная редакция, Изм. № 4).

3.4, 3.5. (Исключены, Изм. № 3).

3.6. Твердость хвостовика напильника на участке от конца до середины его длины не должна превышать HRC_{\text{э}}36,5 .

3.7. Отношение высоты зуба к нормальному шагу основной насечки или нарезки должно быть не менее 0,5.

3.8. Передний угол зуба напильника, измеренный в сечении (по вершине зуба), перпендикулярном к направлению основной насечки или нарезки и расположенном в середине длины рабочей части напильника, может быть отрицательным, но он не должен превышать минус 12° для напильников с насечкой № 0, 1, 2 и минус 15° для напильников с насечкой № 3, 4, 5 и напильников с нарезанными зубьями.

3.9 Предельные отклонения размеров напильника не должны превышать, мм:

длины рабочей части L:

для напильников длиной до 150 мм ........... +/- 4

св. 150 до 300 мм .... +/- 6

св. 300 мм ........... +/- 8

ширины плоских, ножовочных, полукруглых,

стороны трехгранных и квадратных,

диаметра круглых и большой диагонали

ромбических ................................ +/- 1,6; +/- 1,0*

толщины для плоских, ножовочных, полукруглых, малой диагонали для ромбических:

для напильников длиной до 150 мм ........... +/- 0,8; +/- 0,5*

св. 150 мм ........... +/- 1,6; +/- 1,0*

разности ширин двух смежных сторон при

большом угле ромбического напильника ................... 1.

Допускается отклонение стороны трехгранных напильников длиной до 200 мм — 2,2 мм, св. 200 мм — 2,6 мм.

Примечание. Значения, отмеченные знаком *, действуют с 01.01.94.

(Измененная редакция, Изм. № 4).

3.10. Предельные отклонения углов наклона насечки или нарезки не должны превышать +/- 2°.

Предельные отклонения числа основных насечек или нарезок на 10 мм длины напильника не должны превышать:

для напильников с насечками или нарезками

№ 0, 1, 2, 3 ...................................... плюс 1 на-

сечка или

нарезка

для напильников с насечками № 4 и 5 ............... плюс 2 на-

сечки.

3.9, 3.10. (Измененная редакция, Изм. № 3).

3.11. (Исключен, Изм. № 3).

3.12 Отклонение от прямолинейности не должно превышать:

на неоттянутом участке рабочей части напильника 0,2 мм на 100 мм длины;

на узкой стороне для плоских и ножовочных напильников или по ребру для полукруглых и ромбических напильников 0,3 мм на 100 мм длины.

3.13. Расстояние конца носка напильника от плоскости неоттянутой части соответствующей стороны напильника должно быть не менее, мм:

для плоских напильников

длиной рабочей части 100 мм ............................. 0,10

длиной рабочей части св. 100 до 350 мм .................. 0,25

длиной рабочей части св. 350 мм ......................... 0,5

для полукруглых напильников

длиной рабочей части 100 мм ............................. 0,25

для полукруглых напильников

длиной рабочей части св. 100 до 300 мм и напильников круглых,

квадратных, трехгранных

длиной рабочей части от 100 до 300 мм ................... 0,5

для напильников (кроме плоских) длиной рабочей части св.

300 мм .................................................. 1,0.

(Измененная редакция, Изм. № 4).

3.14. На ребрах напильников плоских, квадратных, трехгранных, полукруглых и ромбических допускается наличие фаски, размеры которой не должны превышать приведенных в табл. 12.

Таблица 12

мм

Длина рабочей части напильников	Размеры фаски для насечек или нарезок номеров
Длина рабочей части напильников	0 и 1	2 и 3	4 и 5
100 — 450	0,4	0,20	0,15

(Измененная редакция, Изм. № 2, 4).

3.15 Отклонения от симметричности оси хвостовика относительно оси напильника не должно превышать, мм:

для напильников длиной до 300 мм ......................... 0,8

для напильников длиной св. 300 мм ........................ 1.

3.16. На круглых напильниках и на выпуклой стороне полукруглых напильников насечки должны перекрывать одна другую.

3.17 На поверхностях напильника не должно быть трещин.

На рабочей поверхности напильника не должно быть заусенцев, черновин и следов коррозии.

Торец носка напильника должен быть защищен и не иметь сколов.

Острые кромки на хвостовике должны быть притуплены.

(Измененная редакция, Изм. № 2, 3, 4).

3.18. Разность между наибольшим и наименьшим значениями осевого шага основной или вспомогательной насечки на любом участке рассматриваемой стороны не должна превышать 10% от номинального значения осевого шага.

3.19. Смещение заплечиков относительно друг друга вдоль оси напильника не должно превышать 1 мм.

3.20. Напильники изготовляются без ручек. Допускается по согласованию с потребителем изготовлять напильники с ручками. Ручки напильников должны изготовляться по чертежам предприятия-изготовителя.

3.21. Надежность напильников, изготовленных из углеродистой стали, определяется полным 95%-ным ресурсом, равным 10000 рабочих ходов на одну сторону при условиях испытаний, указанных в разд. 5.

3.22. Критерием предельного состояния напильников является потеря производительности, выраженная нормой съема металла за 10000 рабочих ходов, менее указанной в табл. 15.

Поправочный коэффициент на норму съема металла для напильников, изготовленных из стали 13Х, равен 1,4 по отношению к указанному в табл. 15.

3.23. На ненасеченной или ненарезанной части каждого напильника или на хвостовике около заплечиков должен быть четко нанесен товарный знак предприятия-изготовителя и марка стали для напильников из стали 13Х.

3.24. При упаковывании напильники должны быть отделены один от другого.

3.25. На потребительской таре должна быть указана твердость напильников.

3.21 — 3.25. (Измененная редакция, Изм. № 4).

3.26. (Исключен, Изм. № 4).

3.27. Внутренняя упаковка напильников — ВУ-1 по ГОСТ 9.014-78.

3.28. Остальные требования к упаковке и маркировке транспортной и потребительской тары — по ГОСТ 18088-83.

3.21 — 3.28. (Введены дополнительно, Изм. № 3).

4. ПРИЕМКА

4.1 Правила приемки — по ГОСТ 23726-79.

4.2. Периодические испытания, в том числе испытания на надежность, следует проводить один раз в 3 года, не менее чем на 5 напильниках. Испытания напильников должны проводиться на одном типоразмере из каждого типа напильников.

Разд. 4. (Измененная редакция, Изм. № 4).

5. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

5.1 Контроль внешнего вида напильников осуществляют визуально.

(Измененная редакция, Изм. № 3).

5.1а. При контроле параметров напильников следует применять методы и средства контроля, погрешность которых не должна быть более:

при измерении линейных размеров — значений, указанных в ГОСТ 8.051-81;

при измерении углов — 35% значения допуска на проверяемый угол;

при контроле формы и расположения поверхностей — 25% значения допуска на проверяемый параметр.

5.1б. Углы наклона нарезки измеряют на цилиндрической части.

5.1в. Ширина и толщина насеченных напильников измеряется на ненасеченном участке рабочей части, нарезанных — на нарезанной (рабочей) части (кроме носка).

5.1г. Испытание напильников на работоспособность проводят по сцепляемости с контрольной пластинкой твердостью по п. 3.3.

Пластинку при испытании следует провести широкой стороной по зубьям напильника в направлении от носка к хвостовику; пластинка должна сцепляться с зубьями без следов выкрашивания их на вершине. Сцепляемость с контрольной пластинкой и качество насечки на размере K и на расстоянии до 10 мм от торца носка не контролируются.

5.1д. Испытания напильников на надежность следует проводить на станках типа ТФ 18-6 или на аналогичных станках.

5.1в, 5.1г, 5.1д. (Измененная редакция, Изм. № 4).

5.1а — 5.1д. (Введены дополнительно, Изм. № 3).

5.2. При испытании на работоспособность (сцепляемость с контрольной пластинкой) и надежность напильники проверяют по следующим сторонам:

плоские и ножовочные — по двум широким сторонам;

квадратные и ромбические — по четырем сторонам;

трехгранные — по трем сторонам;

круглые — по двум диаметрально противоположным сторонам;

полукруглые — по плоской и полукруглой сторонам.

(Измененная редакция, Изм. № 3, 4).

5.3. Напильники должны испытываться на образцах (брусках) из углеродистой стали марки У8 по ГОСТ 1435-74, твердостью 170 ... 187 HB.

Перед испытанием все стороны образца должны быть обработаны. Шероховатость обработанной поверхности образца не должна быть более Rz 20 мкм.

(Измененная редакция, Изм. № 3).

5.4. При испытании напильников широкие стороны опиливаемого образца должны быть расположены горизонтально, а ось образца должна быть перпендикулярна к оси напильника.

5.5. При испытании круглых напильников и выпуклых сторон полукруглых напильников на торце опиливаемого образца должен быть сделан пропил с кривизной, соответствующей кривизне поверхности испытываемого участка напильника.

5.6. Насечка или нарезка напильника, подвергаемого испытанию, должна быть сухой.

5.7. При испытаниях на надежность следует испытывать каждую сторону напильника в течение 10000 рабочих ходов. Число рабочих ходов испытательного станка в минуту должно быть 55 — 60.

Испытываемый участок рабочей части напильника должен начинаться на расстоянии 10 — 15 мм от ненасеченного или ненарезанного участка.

Результат испытаний следует считать удовлетворительным, если объем снятого металла для каждой стороны напильника не менее нормы съема по табл. 15.

Таблица 15 <*>

<*> Табл. 13, 14 исключены.

Количество насечек на	Длина рабочего хода при испытании напильников, мм			Условия испытаний
10 мм длины напильника				Удельное давление, кг/см2	Сечение спиливаемого образца, мм	Прижимающий груз, кгс
	50	75	100
	Норма съема на одну сторону, г, не менее

Плоские, трехгранные, ножовочные и плоская сторона полукруглых напильников

5	-	-	132	5,0	10 x 25	12,50	0	450
							0	400
							0	350
6			115				1	400
							1	350
7			102	4,5		11,25	1	300
8			85				1	250
							2	400
							2	350
10			72				1	200
							2	300
12		26	-	4,0	10 x 18	7,2	1	150
							2	250
							3	400
							3	350
14	14	-			9 x 20		1	100
	-	23			10 x 18		1	125
							2	200
							3	300
17		18
							2	150
							3	250
20	10	-			9 x 20		2	100
	-	15,5			10 x 18		2	125
							3	200
							4	300
24		14,5					3	150
							4	250
28	4,0	-		3,5	9 x 10	3,5	3	100
	4,5				10 x 10		3	125
							4	200
							5	300
34	4,0						4	150
							5	250
40	1,9				5 x 10	1,75	4	100
							4	125
							5	200
48	1,5						5	150
56	1,3						5	100
							5	125

Квадратные и ромбические напильники

5	-	-	132	5	10 x 25	12,5	0	350
5			132				0	400
6			115				1	350
6			115				1	400
7			102	4,5		11,25	1	300
8			85				1	250
							2	350
							2	400
10			23		5 x 10	2,25	1	200
10			75		10 x 25	11,25	2	300
12		14,5	-	4	5 x 10	2	1	150
		26			10 x 18	7,2	2	250
							3	350
							3	400
14	7	-			4 x 12	2	1	100
	-	12,5			5 x 10		1	125
		12,5			5 x 10		2	200
		21			10 x 18		3	300
17		10			5 x 10	7,2	2	150
17		18			10 x 18	2	3	250
20	5	-			4 x 12	7,2	2	100
	-	10			5 x 10	2	2	125
		10			5 x 10	2	3	200
		15,5			10 x 18	7,2	4	300
24		7,2			5 x 10	2	3	150
24		14,5			10 x 18	7,2	4	250
28	2,7	-		3,5	4 x 12	1,75	3	100
					5 x 10		3	125
							4	200
							5	300
							4	150
34	2,5				10 x 10	3,5	5	250
34	1,8				4 x 12	1,75	4	100
40	1,9				5 x 10		4	125
40	1,9						5	200
48	1,5						5	150
56	1,2				4 x 12		5	100
56	1,2				5 x 10		5	125

Полукруглая сторона полукруглых напильников

5	-	-	120	5	10 x 25	12,5	0	350
							0	400
6			96				1	350
							1	400
7			72	4,5		11,25	1	300
8			54				1	250
							2	350
							2	400
10			36				1	200
							2	300
12		21	-	4	10 x 18	7,2	1	150
							2	250
							3	350
							3	400
14	13,2	-			9 x 20		1	100
	-	20			10 x 18		1	125
							2	200
							3	300
17		16,8					2	150
							3	250
20	11	-			9 x 20		2	100
	-	16			10 x 18		2	125
							3	200
							4	300
24		14					3	150
							4	250
28	4	-		3,5	9 x 10	3,5	3	100
	4,5				10 x 10		3	125
							4	200
							5	300
34	4						4	150
							5	250
40	2				5 x 10	1,75	4	100
							4	125
							5	200
48	1,6						5	150
56	1,3						5	100
							5	125

Круглые напильники

5	-	-	130	5	10 x 25	12,5	0	350
5			130				0	400
6			113				1	350
6			113				1	400
7			90	4,5		11,25	1	300
8			65				1	250
							2	350
							2	400
10			62				2	300
10			30		5 x 10	2,25	1	200
12		16	-	4	5 x 10	2	1	150
		26			10 x 18	7,2	2	250
							3	350
							3	400
14	8,5	-			4 x 12	2	1	100
	-	19			5 x 10		1	125
		19			5 x 10		2	200
		24			10 x 18	7,2	3	300
17		13			5 x 10	2	2	150
17		23			10 x 18	7,2	3	250
20	6,8	-			4 x 12	2	2	100
	-	13			5 x 10		2	125
		13			5 x 10		3	200
		19			10 x 18	7,2	4	300
24		9			5 x 10	2	3	150
24		13,5			10 x 18	7,2	4	250
28	3,8	-		3,5	4 x 12	1,75	3	100
					5 x 10		3	125
							4	200
							5	300
34	2,4						4	150
34	2,4						5	250
40	1,8				4 x 12		4	100
					5 x 10		4	125
							5	200
48	1,7						5	150
56	1,3				4 x 12		5	100
56	1,2				5 x 10		5	125

(Измененная редакция, Изм. № 1, 2, 3).

5.8. Опиливаемый образец при испытании на надежность напильников с количеством насечек или нарезок от 5 до 10 на 10 мм длины напильника должен быть взвешен с точностью до 1 г, при испытании напильников с количеством насечек или нарезок от 12 до 24 — с точностью до 0,5 г и при испытании напильников с количеством насечек свыше 28 — с точностью до 0,1 г.

5.7, 5.8. (Измененная редакция, Изм. № 3, 4).

5.9. (Исключен, Изм. № 3).

5.10. Нормы съема металла при испытании напильников на надежность должны соответствовать указанным в табл. 15.

Примечание. Величина прижимающего груза дана без учета сил трения в механизме подачи бруска и в механизме записи испытательного станка.

(Измененная редакция, Изм. № 4).

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Транспортирование и хранение напильников — по ГОСТ 18088-83.

Разд. 6. (Измененная редакция, Изм. № 3).

Разд. 7. (Исключен, Изм. № 3).

Приложение

Справочное

РЕКОМЕНДАЦИИ ПО НАЗНАЧЕНИЮ НАПИЛЬНИКОВ

Твердость контрольной пластинки HRC э	Твердость обрабатываемого материала HRC , не более э
58	36,5
60	41,5
62	46,5

(Измененная редакция, Изм. № 1, 3, 4).
