Введен в действие
Постановлением Госстандарта РФ

от 19 июня 1996 г. № 379

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ СПЕЦИАЛЬНЫЕ ДЛЯ ВАГОНОСТРОЕНИЯ

СОРТАМЕНТ

Steel cold-shaped special profiles for car building. Dimensions

ГОСТ 14635-93

Группа В22

ОКС 77.140.70;

ОКП 11 2000; 11 2100

Предисловие

1. Разработан Украинским научно-исследовательским институтом металлов.

Внесен Госстандартом Украины.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 3-93 от 17 сентября 1993 г.).

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Республика Армения Республика Белоруссия Республика Казахстан Республика Молдова Российская Федерация Туркменистан Республика Узбекистан Украина Армгосстандарт Белстандарт Казглавстандарт Молдовастандарт Госстандарт России Туркменглавгосинспекция Узгосстандарт Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 19 июня 1996 г. № 379 межгосударственный стандарт ГОСТ 14635-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4. Взамен ГОСТ 14635-79.

1. Настоящий стандарт распространяется на стальные гнутые специальные профили для вагоностроения, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

2. Поперечное сечение профилей, размеры и предельные отклонения по размерам должны соответствовать указанным на рисунках 1 - 17.

рис. 1

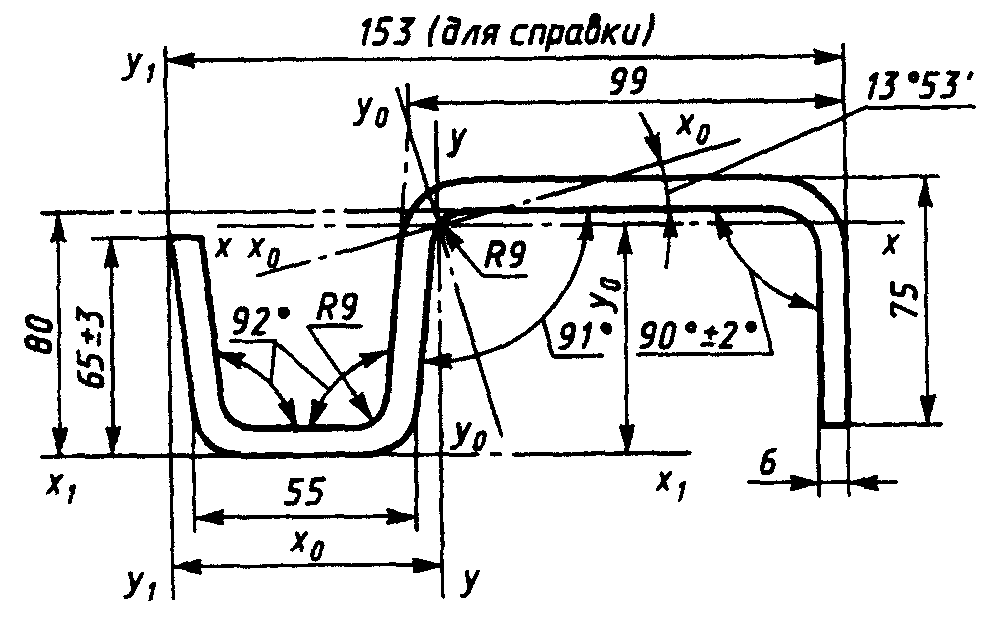

Рисунок 1. Профиль № 1

рис. 2

Рисунок 2. Профиль № 2

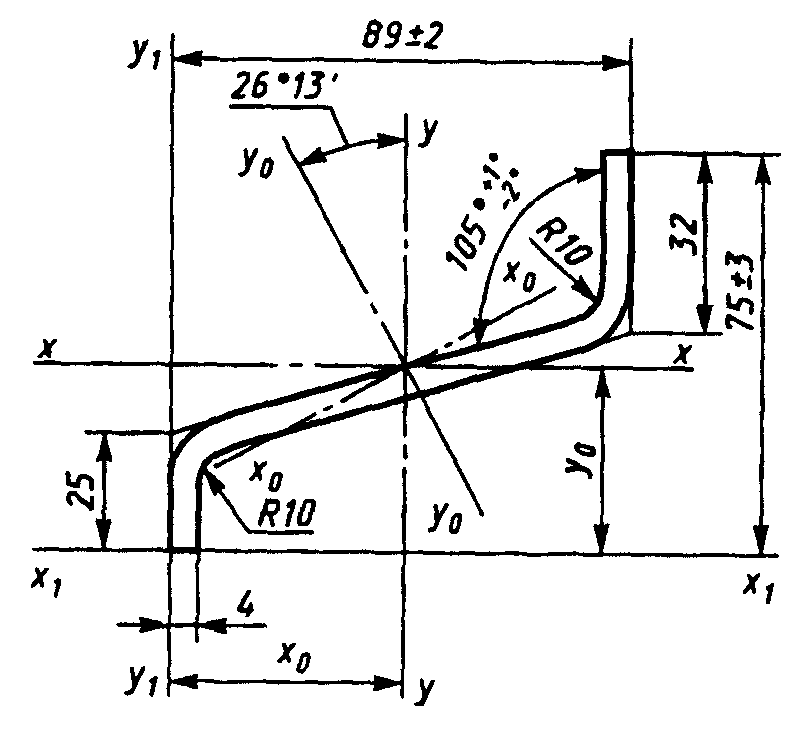

рис. 3

Рисунок 3. Профиль № 3

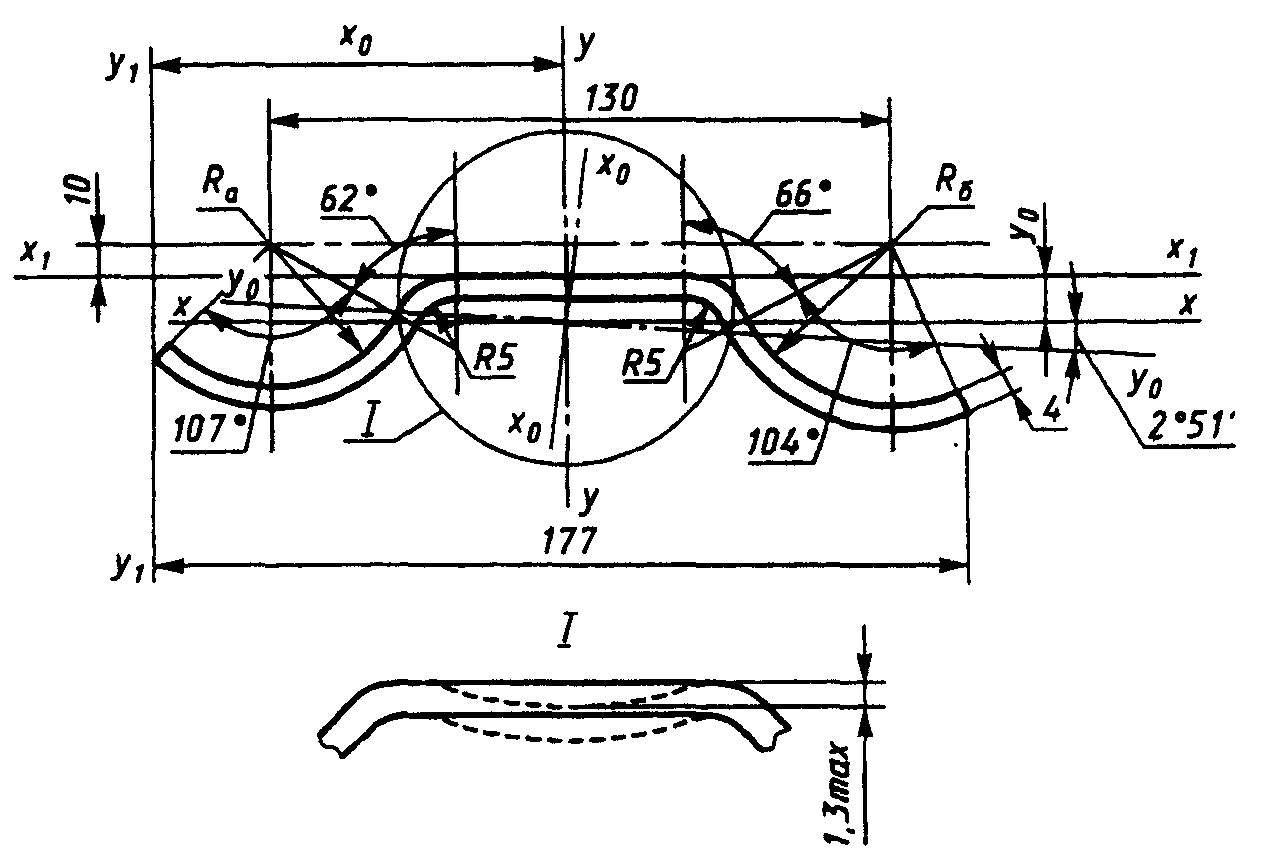

рис. 4

Рисунок 4. Профиль № 4

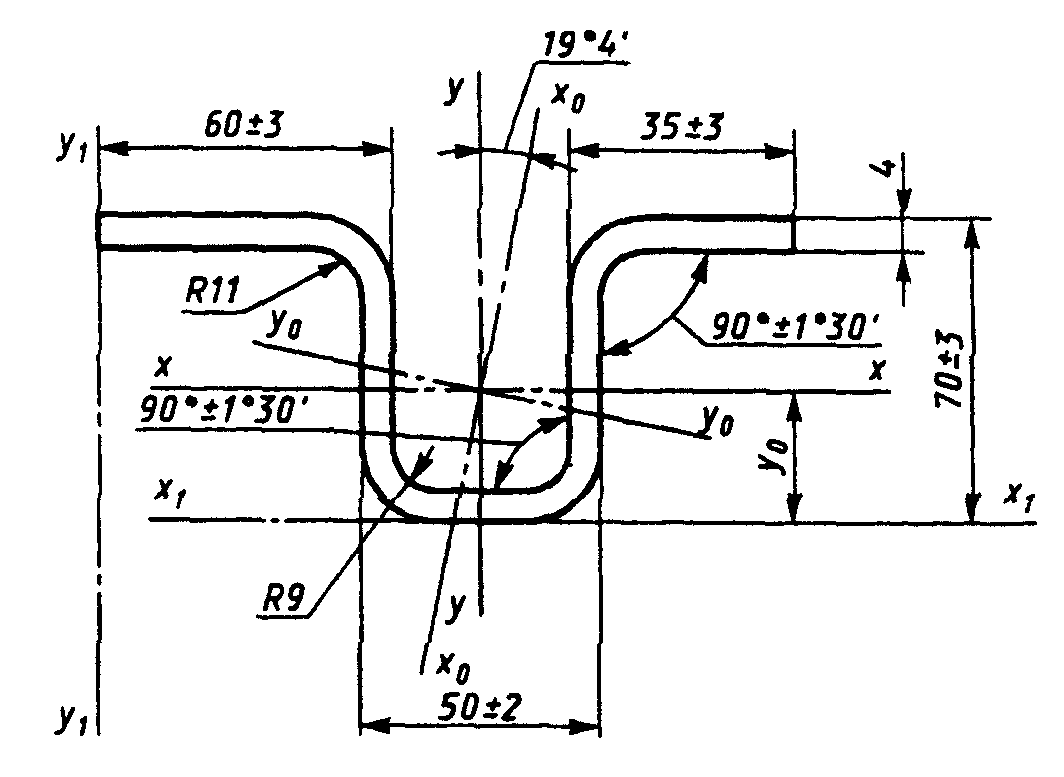

рис. 5

Рисунок 5. Профиль № 5

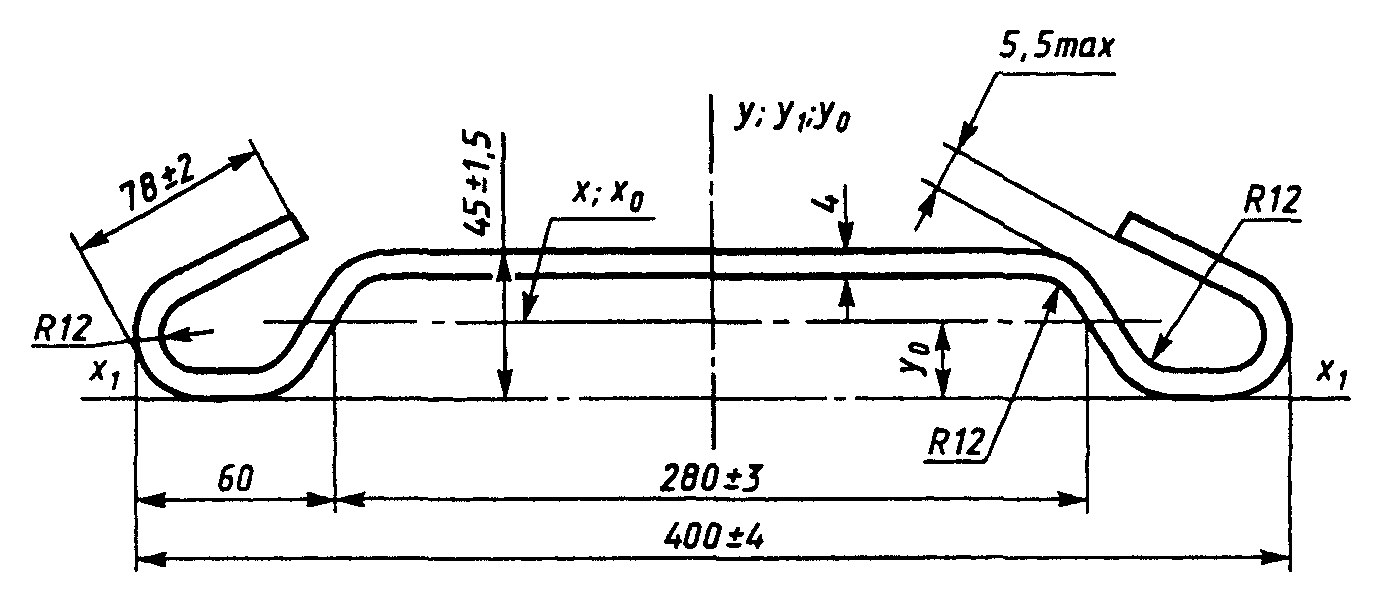

рис. 6

Рисунок 6. Профиль № 6

рис. 7

Рисунок 7. Профиль № 7

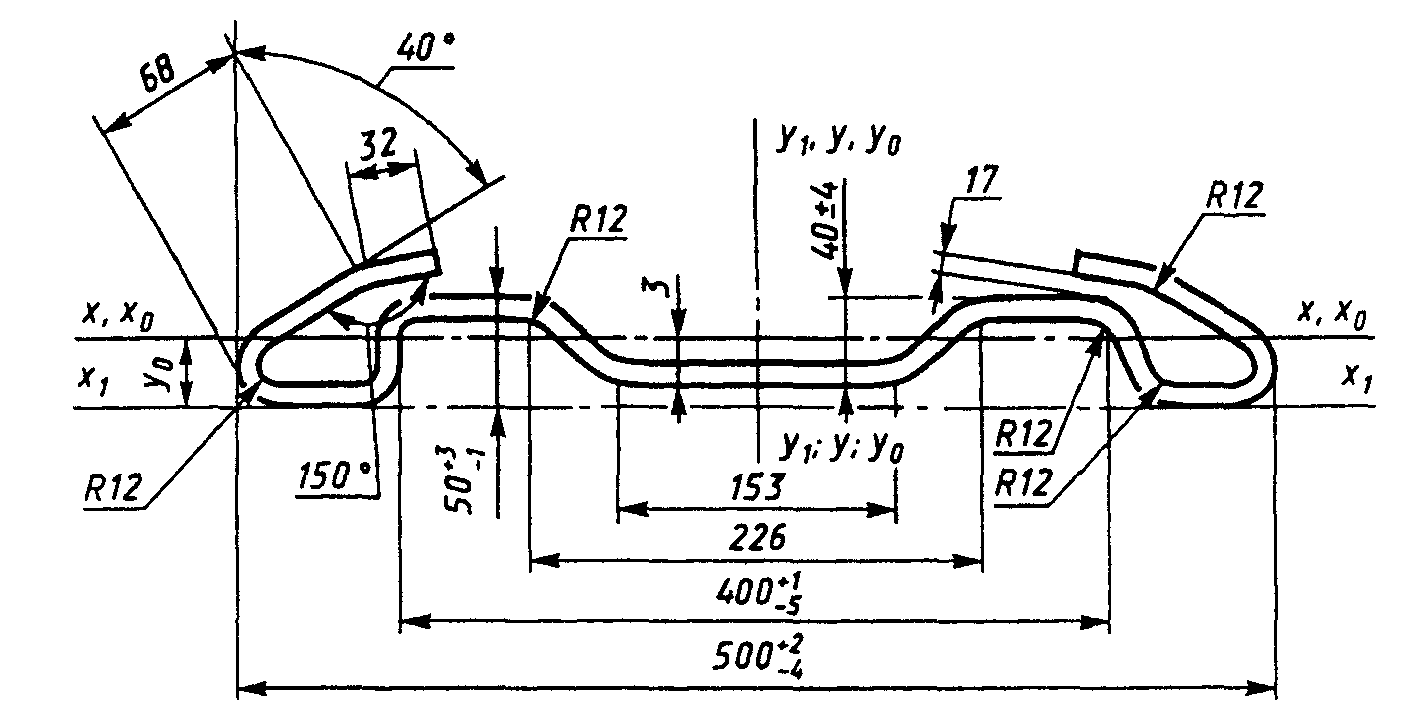

рис. 8

Рисунок 8. Профиль № 8

рис. 9

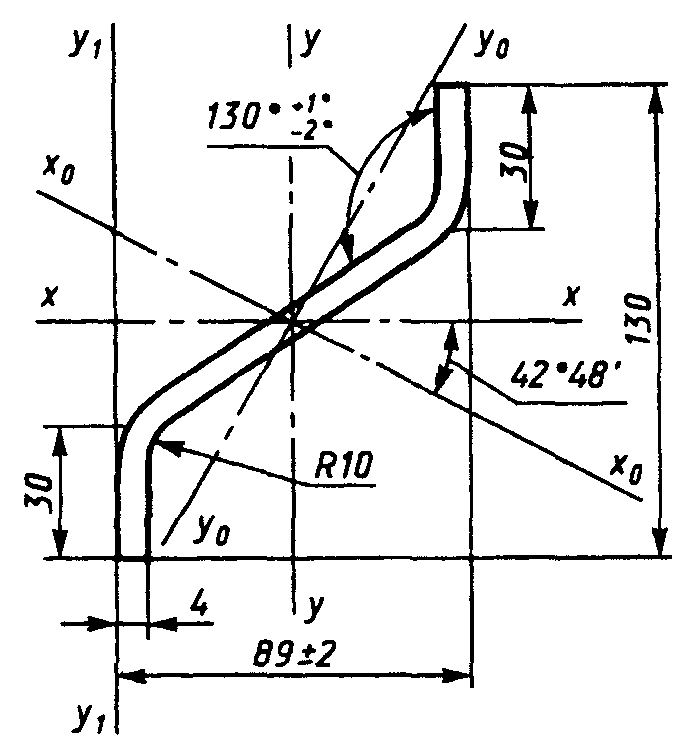

Рисунок 9. Профиль № 9

рис. 10

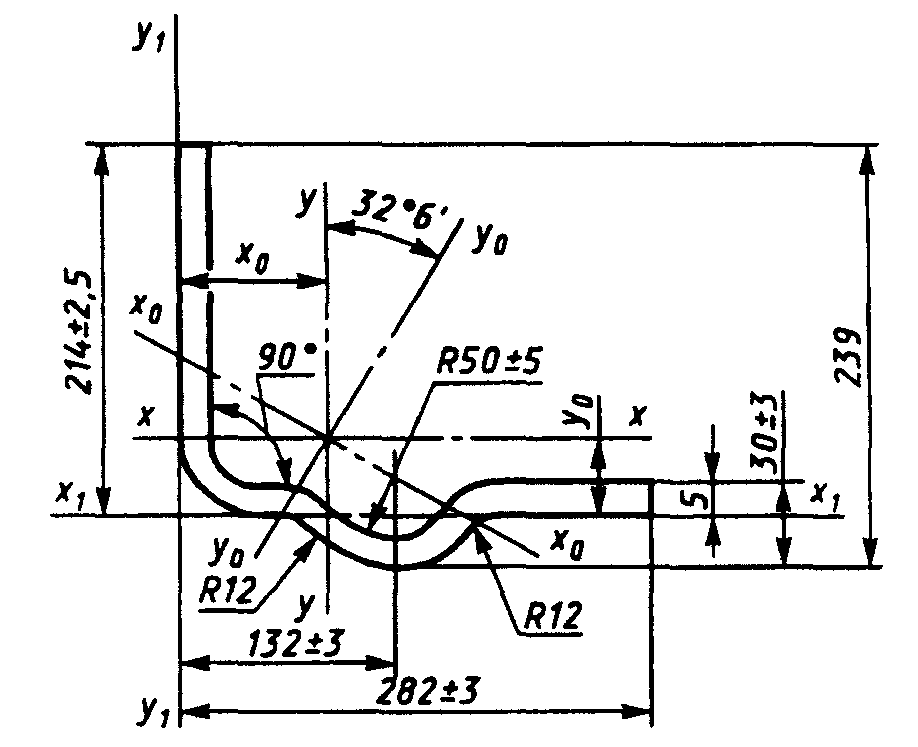

Рисунок 10. Профиль № 10

рис. 11

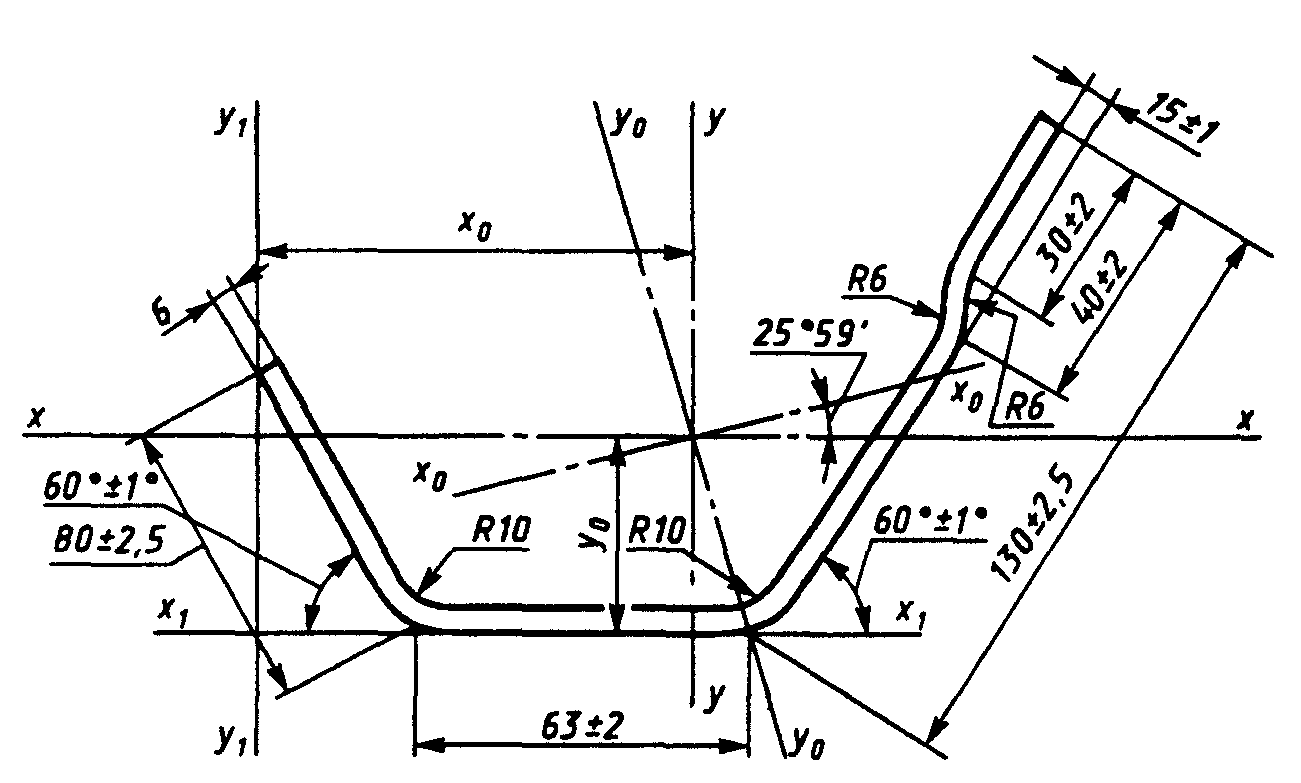

Рисунок 11. Профиль № 11

рис. 12

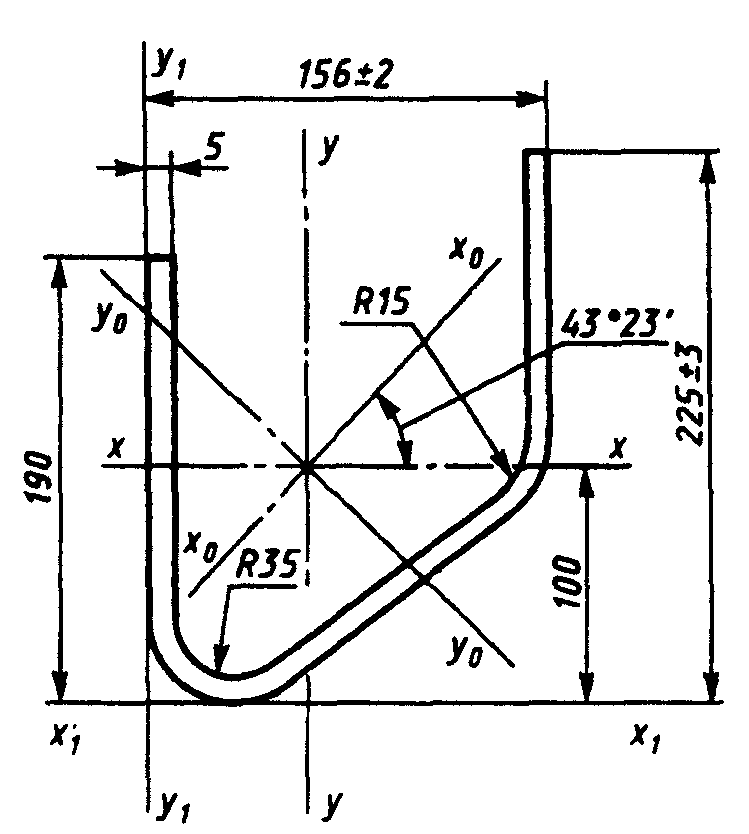

Рисунок 12. Профиль № 12

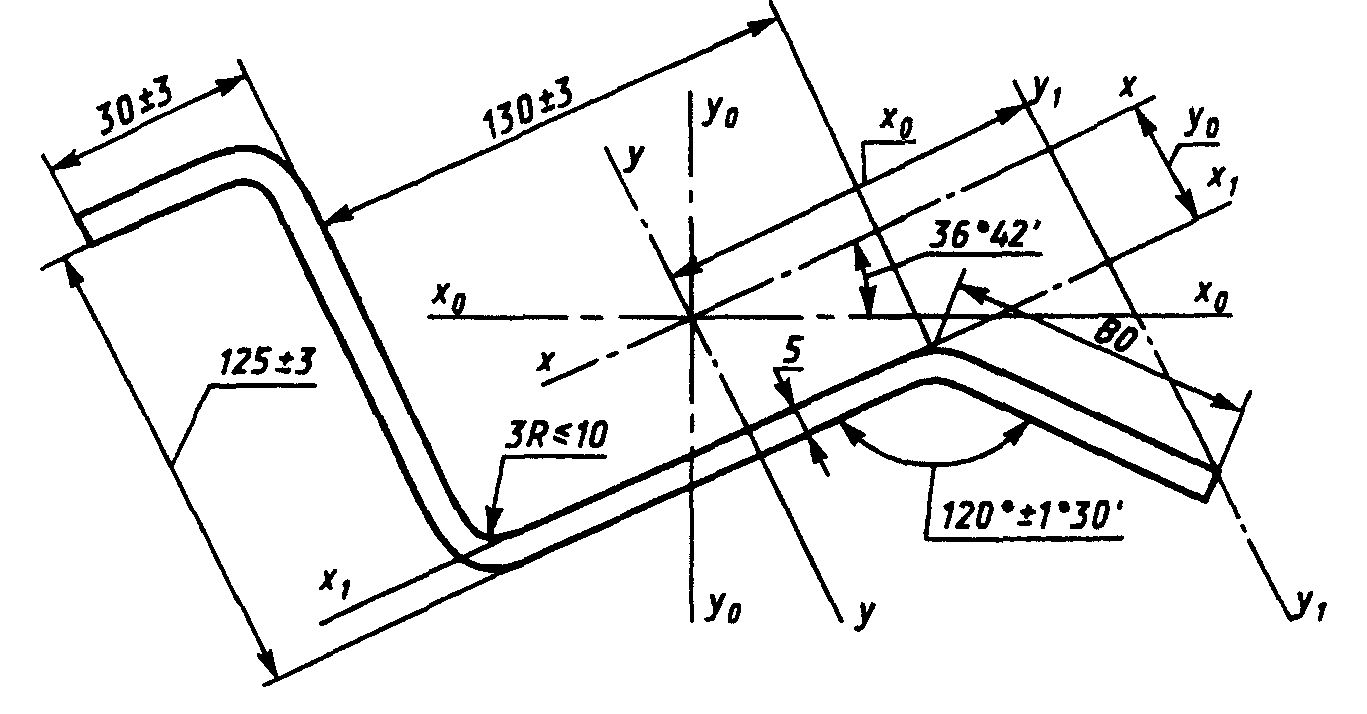

рис. 13

Рисунок 13. Профиль № 13

рис. 14

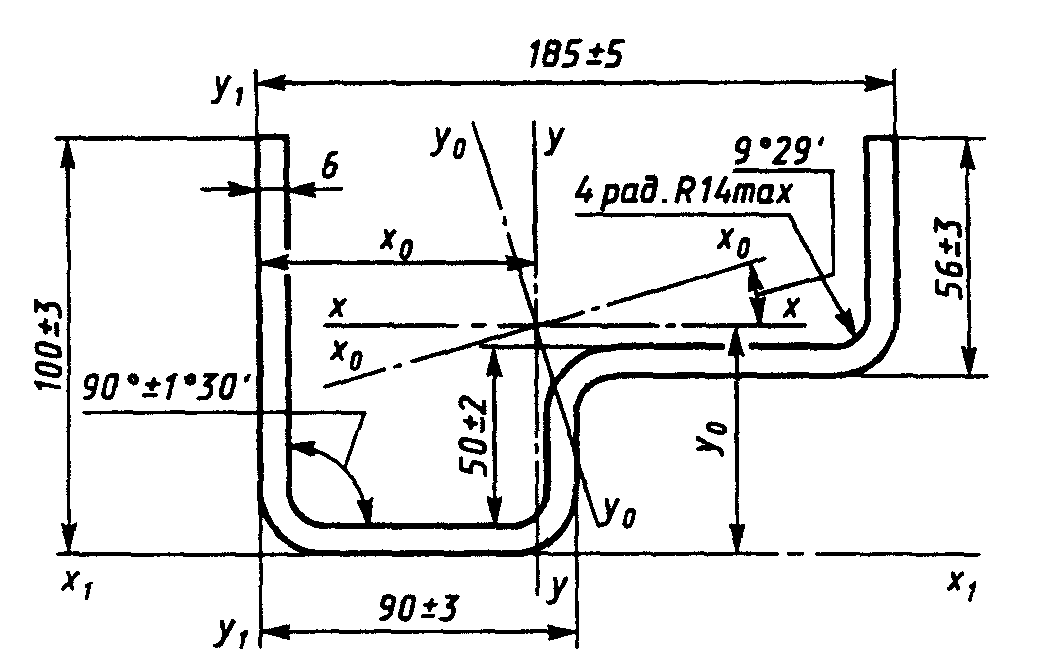

Рисунок 14. Профиль № 14

рис. 15

Рисунок 15. Профиль № 15

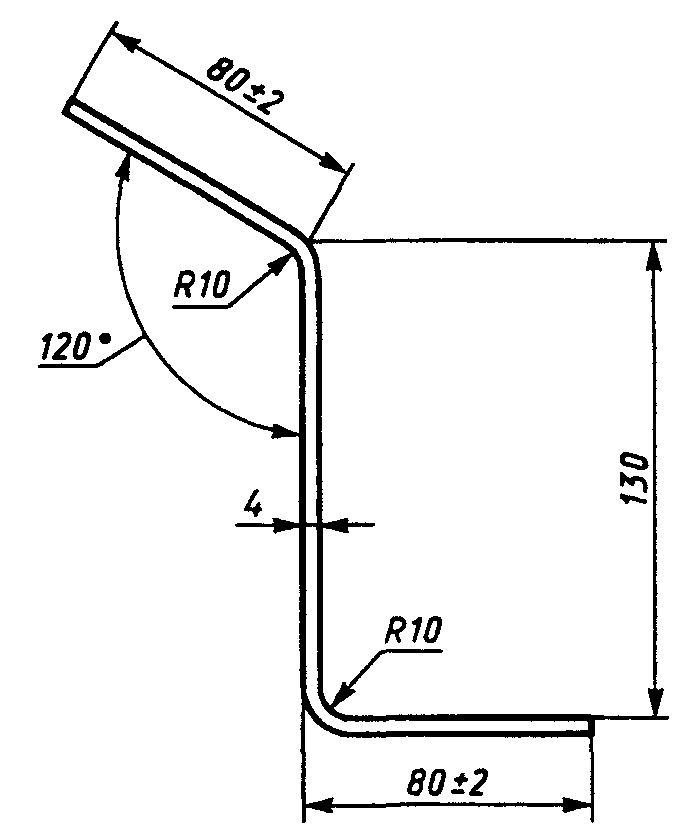

рис. 16

Рисунок 16. Профиль № 16

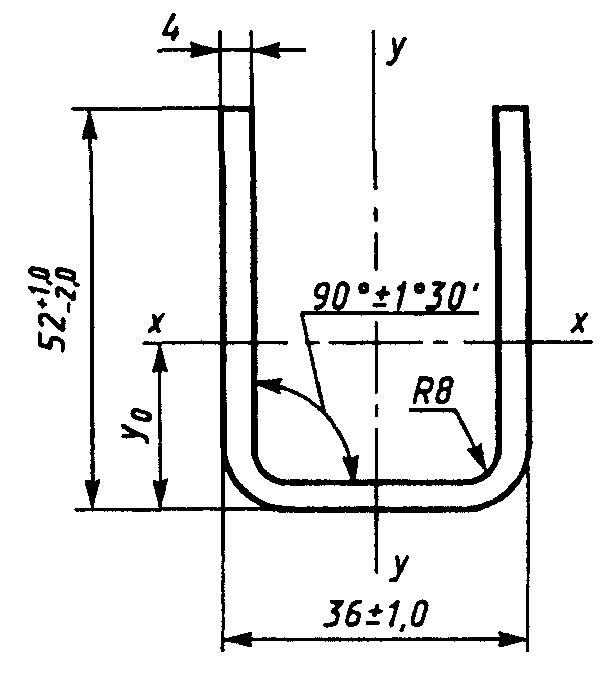

рис. 17

Рисунок 17. Профиль № 17

Примечания. 1. Размеры профилей и радиусы кривизны, на которые не установлены предельные отклонения, контролируют при расточке валков и обеспечивают технологией изготовления.

2. Размер 75 +/- 3 профиля № 3 контролируют при расточке валков.

3. Для профиля № 4 радиусу R_{a} , равному 30 мм, должен соответствовать радиус R_{\text{б}} , равный 36 мм; радиусу R_{a} , равному 31 мм, — радиус R_{\text{б}} , равный 37 мм; радиусу R_{a} , равному 32 мм, — радиус R_{\text{б}} , равный 38 мм.

4. Для профиля № 17 разность ширины полок не должна превышать 2 мм, неплоскостность стенки — 1 мм.

3. Площадь поперечного сечения, координаты центра тяжести, справочные значения величин и масса 1 м профиля должны соответствовать указанным в таблицах 1 и 2.

Таблица 1

НомерПлощадьКоординаты центраСправочные значения величин для осейМомент инерцииМасса 1 м,
профилясечения, см2тяжести, смх — х 0 0y — y 0 0х — х 1 1y — y 1 1х — хy — yI , хy см4кг
х 0y 0момент инерции I , х 0 см4момент сопротивления W , х 0 см3радиус инерции i , х 0 сммомент инерции I , y 0 см4момент сопротивления W , y 0 см3радиус инерции i , y 0 сммомент инерции I , х 1 см4момент сопротивления W , х 1 см3радиус инерции i , х 1 сммомент инерции I , y 1 см4момент сопротивления W , y 1 см3радиус инерции i , y 1 сммомент инерции I , х см4момент сопротивления W , х см3радиус инерции i , х сммомент инерции I , y см4момент сопротивления W , y см3радиус инерции i , y см
125,058,454,36568,5655,734,762697,51141,6010,381647,6676,998,113882,29137,6712,451170,5868,716,842095,49106,089,15-958,7719,66
210,222,505,3191,6014,142,9953,0012,692,28375,4539,526,06121,5417,123,4587,0316,382,9257,5812,522,37-12,488,45
36,224,793,642,241,200,6072,4712,293,4197,7213,033,96202,2522,735,7015,464,001,5859,2512,363,0927,454,88
47,928,940,977,001,550,94204,7122,865,0814,923,731,37837,0946,8510,287,521,510,97204,1922,875,08-10,156,22
59,947,414,0759,339,992,44119,8315,053,47230,5737,944,82659,0248,108,1465,7916,162,57113,3715,303,38-18,687,80
625,1403,2267,9421,121,644596,73229,8613,52328,1059,223,614596,73229,8613,5267,9421,121,644596,73229,8613,52019,73
734,3201,6945,4226,851,15122256,21377,1118,90143,7447,912,0512256,21377,1118,9045,4226,851,1512256,21377,1118,90026,94
823,6803,1095,3330,802,016759,51270,3816,89322,2243,03,696759,51270,3816,90322,2243,03,696759,51270,3816,90019,59
96,724,456,501,681,180,50145,3618,654,65363,3227,957,35200,7322,555,4679,3912,213,4467,6515,203,1771,605,27
1019,9175,1644,10122,4621,622,48593,2073,225,46536,8867,115,191691,05110,539,22149,6033,922,74566,0672,725,33109,7115,63
1116,1288,1941,90120,5618,932,73496,4947,135,553736,80139,145,431678,7999,9110,20192,7624,193,85424,3048,115,03148,0812,66
1224,2272,8694,23637,5853,297,391323,2288,077,393539,40138,3611,342285,53146,519,71961,1275,506,29999,68120,256,43342,2819,01
1317,5115,7320,08111,496,712,521057,62148,917,77539,5853,165,553044,49152,2213,19468,9432,325,18700,1860,506,33458,7213,74
1420,6380,5740,76143,8820,082,64926,5582,26,70507,5850,764,962244,87121,3410,43164,8827,832,83905,5586,726,23126,4716,19
1515,386,795,88175,7322,573,38594,3251,206,21329,3431,034,63440,7264,875,35862,0752,257,491150,6886,528,65816,7412,08
168,837,407,6730,367,441,64505,9042,376,71112,1414,613,16424,1342,426,14774,1452,568,291040,5459,809,62818,258,83

Таблица 2

Номерnn 1ПлощадьСправочные значения величин осейМасса
профилясечения, см2х — хy — yрасстояние до центра тяжести y , 0 см1 м, кг
момент инерции I , х см4момент сопротивления W , х см3радиус инерции i , х сммомент инерции I , y см4момент сопротивления W , y см3радиус инер ции i , y смстатический момент полусечения S , y см3
171034,9412,924,351,6210,375,761,451,032,233,88

Примечания. 1. Площадь поперечного сечения, масса 1 м длины профиля и справочные значения величин для осей вычислены по номинальным размерам. Плотность стали — 7,85 г/см3;

2. n = \frac{b - S - R}{S} — отношение расчетного веса полки к толщине профиля;

3. n = \frac{h - 2(R + S)}{S} — отношение расчетной высоты стенки к толщине профиля,

где b — ширина полки, мм;

h — высота стенки, мм;

S — толщина полки, мм;

R — радиус кривизны, мм.

4. Профили изготовляют длиной от 3 до 11,8 м:

мерной длины;

мерной длины с немерной в количестве не более 10% массы партии;

кратной мерной длины;

кратной мерной длины с немерной в количестве не более 10% массы партии;

немерной длины.

Длину профилей оговаривают в заказе.

5. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

+40 мм — для профилей длиной до 6 м;

+80 мм — для профилей длиной свыше 6 м.

По требованию потребителя для профилей длиной до 7 м предельные отклонения по длине — +40 мм, свыше 7 м — +40 и +5 мм — на каждый метр длины.

6. Скручивание профилей вокруг продольной оси не должно превышать произведения 1° на длину профиля в метрах и не может быть более 10°.

7. Волнистость полок профилей не должна превышать 2 мм на 1 м.

8. Кривизна симметричных профилей не должна превышать 0,1% длины профиля, несимметричных — 0,15%.

9. Коробоватость симметричных профилей № 5 — 8 не должна превышать 2 мм на 1 м.

10. Определение размеров поперечного сечения, а также скручивания, кривизны и коробоватости проводят на расстоянии не менее 500 мм от торцов при поштучном профилировании, не менее 300 мм — при непрерывном.
