ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОБЕСПЕЧЕНИЕ ТЕХНОЛОГИЧНОСТИ КОНСТРУКЦИИ ИЗДЕЛИЙ

ОБЩИЕ ТРЕБОВАНИЯ

Provision of technological efficiency of design production. General requirements

Разработан Государственным комитетом СССР по стандартам.

Исполнители: В.Ф. Курочкин, канд. техн. наук; Ю.Д. Амиров, канд. техн. наук (руководитель темы); Г.А. Яновский; А.И. Голуб; Т.К. Алферова, канд. техн. наук; А.И. Николаенко, канд. техн. наук.

Внесен Государственным комитетом СССР по стандартам.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 9 февраля 1983 г. № 712.

Постановлением Государственного комитета СССР по стандартам от 9 февраля 1983 г. № 712 срок введения установлен с 01.01.1984.

Настоящий стандарт устанавливает основные положения, систему показателей, последовательность и содержание работ по обеспечению технологичности.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Обеспечение технологичности конструкции изделия — функция подготовки производства, предусматривающая взаимосвязанное решение конструкторских и технологических задач, направленных на повышение производительности труда, достижение оптимальных трудовых и материальных затрат и сокращение времени на производство, в том числе и монтаж вне предприятия-изготовителя <*>, техническое обслуживание и ремонт изделия.

<*> В дальнейшем именуемое — производство.

1.2. Основные термины и определения в области обеспечения технологичности конструкции изделия — по ГОСТ 14.205-83.

Термины и определения в области технического обслуживания и ремонта техники — по ГОСТ 18322-78 и ГОСТ 21623-76.

1.3 Обеспечение технологичности конструкции изделия включает:

отработку конструкции изделий на технологичность на всех стадиях разработки изделия, при технологической подготовке производства и, в обоснованных случаях, при изготовлении изделия;

совершенствование условий выполнения работ при производстве, эксплуатации и ремонте изделий и фиксация принятых решений в технологической документации;

количественную оценку технологичности конструкции изделий;

технологический контроль конструкторской документации;

подготовку и внесение изменений в конструкторскую документацию по результатам технологического контроля, обеспечивающих достижение базовых значений показателей технологичности.

1.4. Порядок проведения и содержание технологического контроля конструкторской документации — по ГОСТ 14.206-73.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.07.1988 № 2706)

1.5. Правила внесения изменений в конструкторскую документацию — по ГОСТ 2.503-74.

1.6. При необходимости в развитие настоящего стандарта должны разрабатываться отраслевые стандарты и стандарты предприятия, отражающие специфические особенности продукции и организационной структуры отрасли.

2. КОЛИЧЕСТВЕННАЯ ОЦЕНКА ТЕХНОЛОГИЧНОСТИ КОНСТРУКЦИИ ИЗДЕЛИЙ

2.1 Технологичность конструкции изделия оценивают количественно с помощью системы показателей, которая включает:

базовые (исходные) значения показателей технологичности, являющиеся предельными нормативами технологичности, обязательными для выполнения при разработке изделия;

значения показателей технологичности, достигнутые при разработке изделия;

показатели уровня технологичности конструкции разрабатываемого изделия.

2.2. Базовые значения показателей технологичности указываются в техническом задании на разработку изделия, а по отдельным видам изделий, номенклатура которых устанавливается отраслями, — в отраслевых стандартах.

2.3. Базовые, достигнутые и показатели уровня технологичности конструкции изделия должны вноситься в Карту технического уровня и качества продукции по ГОСТ 2.116-84.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.07.1988 № 2706)

2.4. Данные об уровне технологичности конструкции должны использоваться в процессе оптимизации конструктивных решений на стадиях разработки конструкторской документации, при принятии решения о производстве изделия, анализе технологической подготовки производства, разработке мероприятий по повышению уровня технологичности конструкции изделия и эффективности его производства и эксплуатации, при государственной, отраслевой и заводской аттестации качества изделия и определении технико-экономических показателей производства, эксплуатации и ремонта изделия в порядке, установленном отраслевой нормативно-технической документацией.

2.5. Необходимость количественной оценки технологичности конструкции изделий, а также номенклатура показателей и методика их определения устанавливаются в зависимости от вида изделий, типа производства и стадии разработки конструкторской документации отраслевыми стандартами или стандартами предприятия.

Количество показателей должно быть минимальным, но достаточным для оценки технологичности.

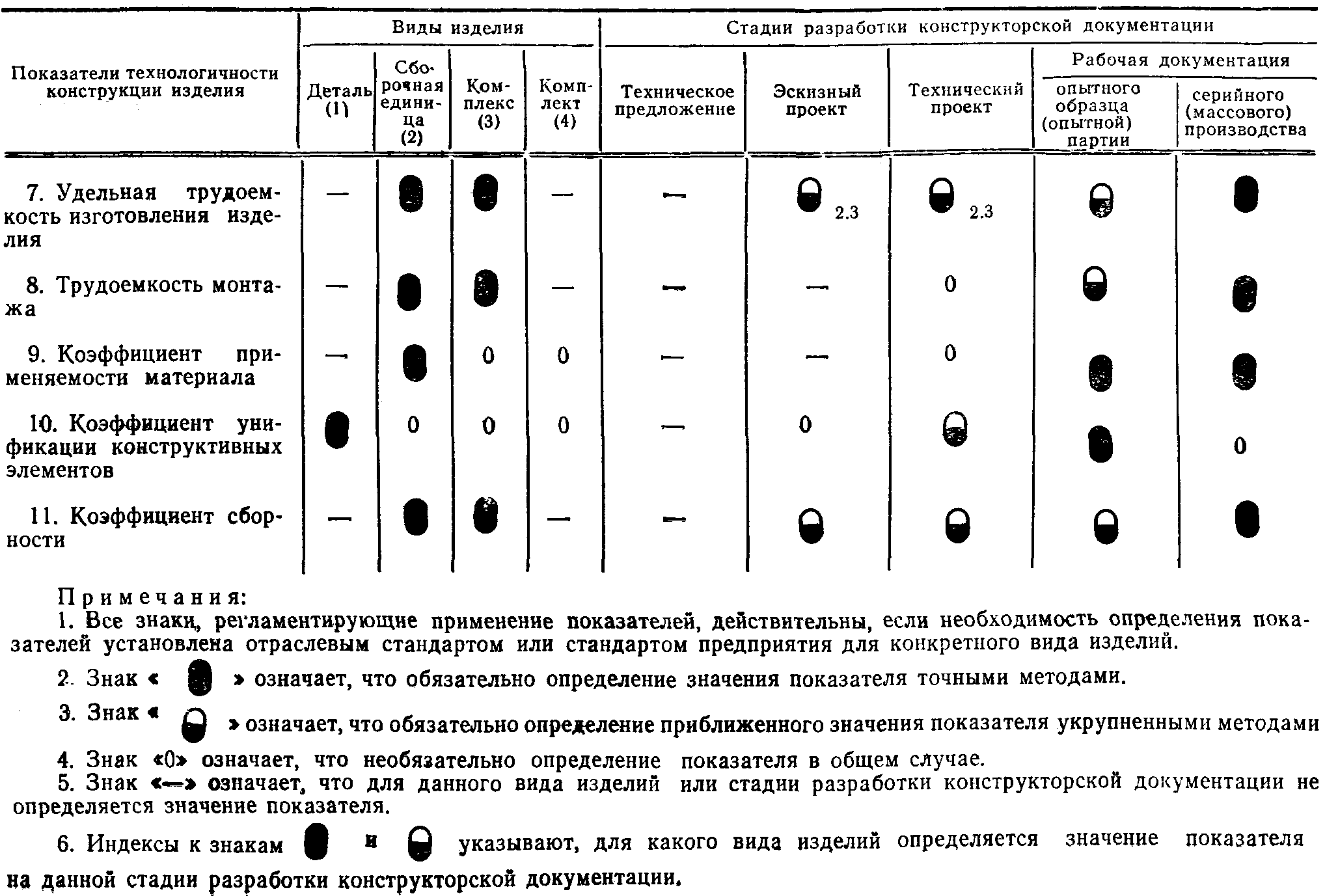

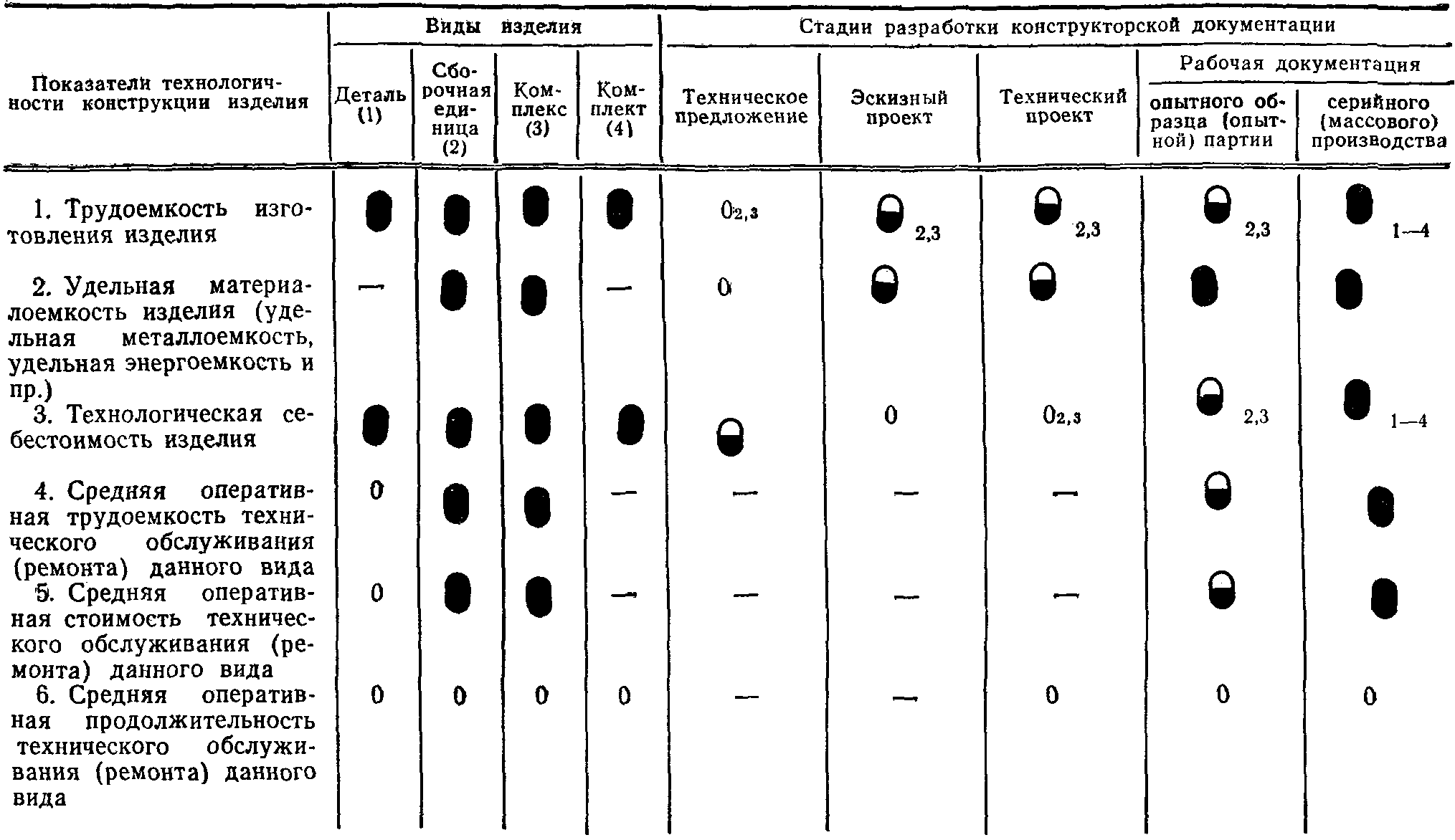

2.6. Рекомендуемый перечень показателей технологичности и зависимость их применения для оценки от вида изделия и стадии разработки конструкторской документации приведен в рекомендуемом Приложении 1.

2.7. Количественная оценка эксплуатационной и ремонтной технологичности конструкции изделия проводится обязательно при затратах на эксплуатацию и ремонт сопоставимых или превышающих затраты на его производство.

3. ПОСЛЕДОВАТЕЛЬНОСТЬ И СОДЕРЖАНИЕ РАБОТ ПО ОБЕСПЕЧЕНИЮ ТЕХНОЛОГИЧНОСТИ КОНСТРУКЦИИ ИЗДЕЛИЯ

3.1 При проведении отработки конструкции изделия на технологичность следует учитывать:

вид изделия, степень его новизны и сложности, условия изготовления, технического обслуживания и ремонта, а также монтажа вне предприятия-изготовителя;

перспективность изделия, объем его выпуска;

передовой опыт предприятия-изготовителя и других предприятий с аналогичным производством, новые высокопроизводительные методы и процессы изготовления;

оптимальные условия конкретного производства при рациональном использовании имеющихся средств технологического оснащения и производственных площадей и планомерном внедрении новых передовых технологических методов и средств производства;

связь достигнутых показателей технологичности с другими показателями качества изделия.

3.2. Технологичность конструкции специфицируемого изделия рассматривают относительно всего изделия, учитывая технологичность составных частей, сборки, испытаний, монтажа вне предприятия-изготовителя, технического обслуживания и ремонта.

3.3. Обработка конструкции изделия на технологичность должна обеспечивать на основе достижения технологической рациональности и оптимальной конструктивной и технологической преемственности конструкции изделия решение следующих основных задач:

снижение трудоемкости и себестоимости изготовления изделия и его монтажа вне предприятия-изготовителя;

снижение трудоемкости, стоимости и продолжительности технического обслуживания и ремонта изделия;

снижение важнейших составляющих общей материалоемкости изделия — расхода металла и топливно-энергетических ресурсов при изготовлении, монтаже вне предприятия-изготовителя, техническом обслуживании и ремонте.

Определение понятий «конструктивная и технологическая преемственность» — по ГОСТ 14.004-83.

Пояснение термина «технологическая рациональность» приведено в справочном Приложении 2.

3.3.1. Комплекс работ по снижению трудоемкости и себестоимости изготовления изделия и его монтажа вне предприятия-изготовителя в общем случае включает:

повышение серийности изделия и его составных частей при изготовлении (обработка, сборка, испытание) посредством стандартизации, унификации и обеспечения конструктивного подобия;

ограничение номенклатуры составных частей, конструктивных элементов и применяемых материалов;

применение в разрабатываемых конструкциях освоенных в производстве конструктивных решений, соответствующих современным требованиям;

применение высокопроизводительных и малоотходных технологических решений, основанных на типизации процессов и других прогрессивных формах их организации;

применение высокопроизводительных стандартных средств технологического оснащения, обеспечивающих оптимальный уровень механизации и автоматизации труда в производстве;

использование конструктивных решений, позволяющих снизить затраты на обеспечение: доступа к составным частям; установки и съема составных частей изделия;

использование конструктивных решений, обеспечивающих возможность транспортирования изделия в собранном виде или в виде законченных составных частей, не требующих при монтаже разборки для расконсервации, ревизии, а также операций по подгонке;

использование конструктивных решений, облегчающих и упрощающих условия изготовления и монтажа вне предприятия-изготовителя для ограничения требований к квалификации изготовителей и монтажников.

3.3.2. Комплекс работ по снижению трудоемкости, стоимости и продолжительности технического обслуживания и ремонта изделия в общем случае включает:

использование конструктивных решений, позволяющих снизить затраты на проведение подготовки к использованию по назначению, технического контроля, технического диагностирования и на транспортирование изделия;

использование конструктивных решений, позволяющих снизить затраты на обеспечение: доступа к составным частям; замены составных частей изделия такими же частями при сохранении установленного качества изделия в целом; установки и съема составных частей изделия; восстановления геометрических характеристик и качества поверхности детали;

повышение требований по унификации и стандартизации составных частей изделия;

ограничение числа сменяемых составных частей изделия, номенклатуры материалов, инструмента, вспомогательного оборудования и приспособлений;

использование конструктивных решений, облегчающих и упрощающих условия технического обслуживания и ремонта для ограничения требований к квалификации персонала, осуществляющего техническое обслуживание и ремонт.

3.3.3 Комплекс работ по снижению материалоемкости изделия включает:

применение рациональных сортаментов и марок материалов, рациональных способов получения заготовок, методов и режимов упрочнения деталей;

разработку и применение прогрессивных конструктивных решений, позволяющих повысить ресурс изделия и использовать малоотходные и безотходные технологические процессы;

разработку рациональной компоновки изделия, обеспечивающей сокращение расхода материала при монтаже вне предприятия-изготовителя;

внедрение научно обоснованных запасов прочности металлоконструкций, типовых методов расчетов и испытаний изделия.

3.4. Отработка конструкции изделия на технологичность производится совместно разработчиками конструкторской и технологической документации, предприятиями-изготовителями изделия и представителями заказчика (специалистами по техническому обслуживанию и ремонту техники). Для изделий типа «сборочная единица» или «комплекс», подлежащих монтажу вне предприятия-изготовителя, в отработке конструкции изделия на технологичность должны участвовать представители организаций, назначаемых министерством, осуществляющим монтажные работы. В необходимых случаях к отработке конструкции изделия на технологичность должны привлекаться специализированные технологические институты.

Ответственными исполнителями отработки конструкции изделия на технологичность являются разработчики конструкторской документации.

Организация отработки конструкции изделий на технологичность должна быть установлена отраслевыми стандартами или стандартами предприятия.

3.5. Отработку конструкции изделия на технологичность при выполнении опытно-конструкторских работ проводят в общем случае на основе комплексного использования специальных методов, обеспечивающих технологическую рациональность и конструктивно-технологическую преемственность изделия:

типизации конструктивных схем и компоновок изделия и его составных частей;

унификации, агрегатирования и взаимозаменяемости изделия и его составных частей;

блочно-модульного построения систем и устройств;

функционально-стоимостного анализа изделий и его составных частей;

экономико-математического моделирования взаимосвязей основных функциональных и конструктивно-технологических характеристик изделия, влияющих на затраты труда и материалов при разработке, изготовлении, техническом обслуживании и ремонте, с показателями эффективности производства и (или) эксплуатации изделия;

оптимизационных методов выбора физико-химических и механических свойств материалов и видов исходных заготовок, назначения точности и шероховатости поверхностей детали, выбора формы и расположения поверхностей деталей и видов соединений их с сопрягаемыми деталями;

размерного анализа конструктивных исполнений деталей и сборочных единиц;

заимствования и симплификации составных частей, конструктивных элементов и материалов изделия.

3.6. Основное содержание работ по обеспечению технологичности конструкции изделия в зависимости от стадии разработки конструкторской документации устанавливается отраслевыми стандартами или стандартами предприятия, разрабатываемыми на основе требований таблицы настоящего стандарта и ГОСТ 24444-87.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.07.1988 № 2706)

3.7. При разработке технического задания на изделие для обеспечения технологичности конструкции изделия в общем случае проводят:

сбор информации о технологичности конструкции изделий-аналогов;

установление требований к технологичности разрабатываемой конструкции изделия;

выбор номенклатуры базовых показателей технологичности;

расчет значений базовых показателей технологичности.

3.8. Изменения конструкции изделия, необходимость внесения которых возникает в процессе серийного (массового) производства в связи с улучшением характеристик технологичности, не должны нарушать стабильного хода производственного процесса и показателей качества.

Изменения конструкции изделия, находящегося в серийном производстве, проводят с новой серии в зависимости от вида, назначения, условий производства и эксплуатации изделия.

Рекомендуемое

Справочное

ПОЯСНЕНИЕ ТЕРМИНА «ТЕХНОЛОГИЧЕСКАЯ РАЦИОНАЛЬНОСТЬ»

Технологическая рациональность конструкции изделия — совокупность свойств изделия, выражающих его технологичность с точки зрения соответствия принятых конструктивных решений условиям производства и эксплуатации.

Условия производства и эксплуатации определяются возможностями эффективного использования трудовых и материальных ресурсов, исходя из принятых норм и нормативов, с учетом перспективы технического перевооружения этих сфер в течение всего планируемого периода выпуска и применения изделия в народном хозяйстве в соответствии с данными прогнозов совершенствования конструкции изделия и конструкционных материалов, методов и средств изготовления, технического обслуживания и ремонта техники.

Технологическая рациональность конструкции изделия является динамической характеристикой, поскольку ее уровень непрерывно меняется соответственно изменяющимся методам и средствам изготовления, технического обслуживания и ремонта в результате последовательного внедрения достижений, накопленных на уровне данного предприятия, данной отрасли, всего народного хозяйства, а также на уровне мирового развития промышленности.
