ГОСТ 13993-78. Государственный стандарт Союза ССР. Изделия химически стойкие и термостойкие керамические. Метод определения водопроницаемости
(утв. и введен в действие Постановлением Госстандарта СССР от 14.06.1978 № 1586)
Примечание
Документ утрачивает силу с 01.01.2027 в связи с изданием Приказа Росстандарта от 27.04.2026 № 413-ст. Взамен вводится в действие ГОСТ 13993-2026. Документ утрачивает силу с 01.01.2027 в связи с изданием Приказа Росстандарта от 27.04.2026 № 413-ст. Взамен вводится в действие ГОСТ 13993-2026. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта России от 15.12.1988 № 4122 («ИУС», № 3, 1989). Документ утрачивал силу с 01.07.1982. Документ введен в действие с 01.07.1979. Взамен ГОСТ 13993-68.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 13993-68"]:::rst n1["ГОСТ 13993-78"]:::doc click n1 "https://bukva.ai/docs/gost-13993-78" "ГОСТ 13993-78. Государственный стандарт Союза ССР. Изделия химически стойкие и термостойкие керамические. Метод определения водопроницаемости (утв. и введен в действие Постановлени" n2["ГОСТ 13993-2026"]:::notEnt click n2 "https://bukva.ai/docs/standart-gost-13993-2026" "ГОСТ 13993-2026. Межгосударственный стандарт. Изделия химически стойкие и термостойкие керамические. Метод определения водопроницаемости (введен в действие Приказом Росстандарта от" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 14 июня 1978 г. № 1586
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ХИМИЧЕСКИ СТОЙКИЕ И ТЕРМОСТОЙКИЕ КЕРАМИЧЕСКИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ВОДОПРОНИЦАЕМОСТИ
Chemically and thermal resistant ceramic products. Method for determination of water permeability
Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июня 1978 г. № 1586 срок действия установлен с 01.07.1979 до 01.07.1982.
Разработан Министерством промышленности строительных материалов СССР.
Исполнители: В.И. Канаева, В.С. Радюхина, Г.А. Ротова.
Внесен Министерством промышленности строительных материалов СССР.
Член Коллегии В.И. Добужинский.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июня 1978 г. № 1586.
Настоящий стандарт распространяется на химически стойкие и термостойкие керамические изделия и устанавливает метод определения водопроницаемости кислотоупорного нормального и фасонного кирпича и кислотоупорной и термокислотоупорной плитки, водопоглощение которых более 2%.
Метод водопроницаемости основан на способности изделия пропускать воду при наличии перепада давлений над двумя параллельными поверхностями.
1.1 Испытание проводят одновременно на трех образцах.
Образцами для испытаний могут служить целые изделия.
При сложном фасоне изделий из них выпиливают образцы размером 100 x 100 x 65 мм.
2.1. Цилиндр стеклянный или металлический внутренним диаметром не менее 35 мм и высотой не менее 300 мм с отводным штуцером, расположенным на высоте 250 мм.
Трубка соединительная резиновая по ГОСТ 5496-67.
3.1. Подготовленные образцы высушивают до постоянной массы при температуре не ниже 105 °C в лабораторном сушильном шкафу.
Образцы, взятые непосредственно после обжига, высушиванию не подвергаются.

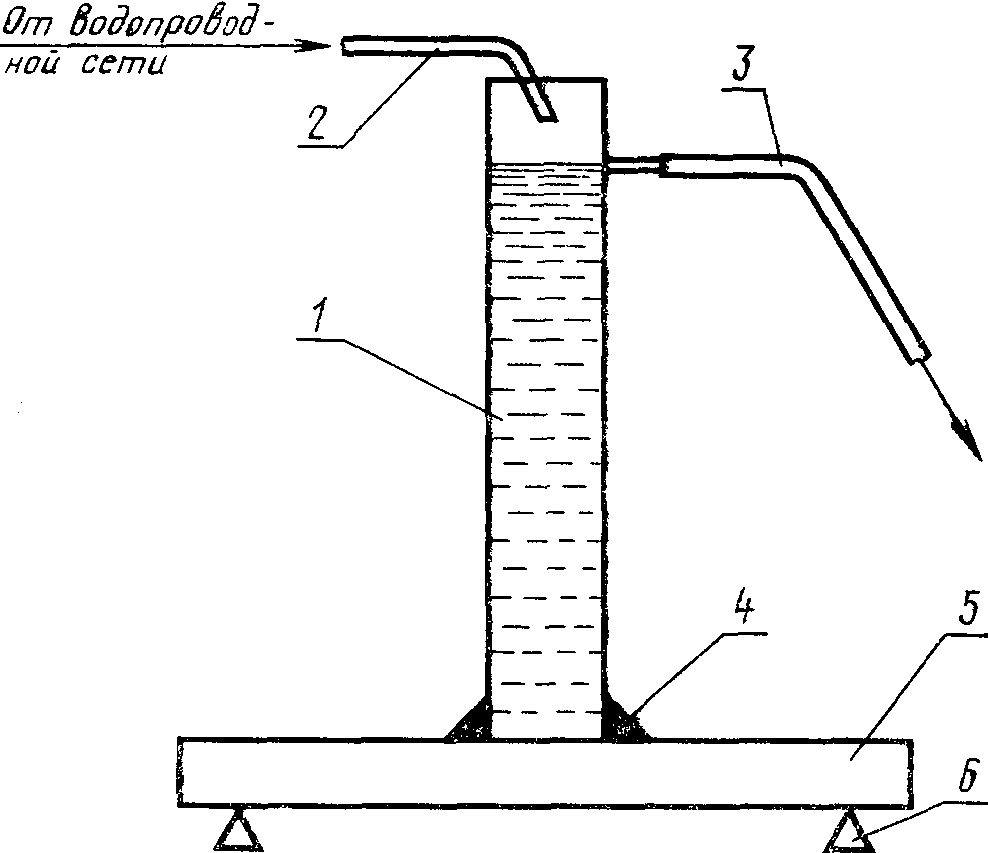

3.2. Собирают прибор для определения водопроницаемости (чертеж), состоящий из цилиндра с отводным штуцером и резиновых трубок для присоединения к водопроводной сети и канализации.
Цилиндр приклеивают замазкой Менделеева или пластилином к образцу, предварительно высушенному и охлажденному.
После этого все поверхности изделия, кроме нижней стороны, покрывают парафином.
Подготовленные таким образом образцы устанавливают на две опоры.
4.1. Цилиндр заполняют водой из водопроводной сети и устанавливают такую скорость подачи воды, чтобы она тонкой струей постепенно вытекала из сливного патрубка. Это обеспечивает постоянство давления и считается началом испытания.
5.1. За результат испытания принимают время, в течение которого на противоположной стороне образца визуально не будет обнаружено капель воды.
Время испытаний на водопроницаемость указано в нормативно-технической документации на соответствующие изделия.
