ГОСТ 13843-78. Катанка алюминиевая. Технические условия

(введен в действие Постановлением Госстандарта СССР от 08.06.1978 № 1561)

(ред. от 05.12.1988)

Введен в действие

КАТАНКА АЛЮМИНИЕВАЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Rod aluminium wire. Technical conditions

ГОСТ 13843-78*

Группа В74

ОКП 17 1213

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 июня 1978 г. № 1561 срок введения установлен с 01.01.1980, в части п. 4.7 — с 01.01.1982.

Проверен в 1984 г. Постановлением Госстандарта от 23.04.1984 № 1388 срок действия продлен до 01.01.1990.

Настоящий стандарт распространяется на алюминиевую катанку, получаемую непрерывным литьем и прокаткой, предназначенную для изготовления проволоки и других электротехнических целей.

Стандарт устанавливает требования к алюминиевой катанке, изготовляемой для нужд народного хозяйства и для экспорта

(вводная часть в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

1. МАРКИ И РАЗМЕРЫ

1.1 Катанка должна изготовляться четырех марок

В зависимости от электросопротивления постоянному току полутвердую катанку изготовляют первого и второго классов, твердую — первого класса:

первый класс — удельное электросопротивление определяется на катанке;

второй класс — удельное электросопротивление определяется на протянутой из катанки отожженной проволоке.

(п. 1.1 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

1.2. Диаметры катанки и предельные отклонения по ним должны соответствовать указанным в табл. 1.

Коды ОКП приведены в справочном Приложении 2.

(Измененная редакция, Изм. № 1).

Таблица 1

мм

Номинальный диаметр	Предельные отклонения по диаметру катанки марок
	АКЛП-5ПТ и АКЛП-7ПТ	АКЛП-5Т1	АКЛП-5Т2
9	+/- 0,3	+/- 0,3	+/- 0,3
9,5	+/- 0,3	+/- 0,3	+/- 0,3
11,5	+/- 0,4	+/- 0,4	-
12	+/- 0,4	-	-
14	+/- 0,5	-	-
15	+/- 0,5	-	-
18	+ 0,8 — 0,3	- -	- -
19	+/- 0,8	-	-
23	+/- 1,0	-	-
25	+/- 1,0

(Измененная редакция, Изм. № 1)

1.3. (Исключен, Изм. № 1).

1.4. По требованию потребителя допускается изготовлять катанку других номинальных диаметров, при этом предельные отклонения должны соответствовать ближайшему большему размеру, указанному в табл. 1.

(Измененная редакция, Изм. № 1).

1.5. Отклонения формы сечения катанки от круга (разность между наибольшим и наименьшим диаметром) не должны превышать предельные отклонения по диаметру.

(п. 1.5 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

Примеры условного обозначения

Катанка первого класса, полученная из алюминия марки А5Е, полутвердая, диаметром 9 мм:

Катанка 1АКЛП-5ПТ-9 ГОСТ 13843-78

То же, второго класса, полученная из алюминия марки А5Е, полутвердая, диаметром 9 мм:

Катанка 2АКЛП-5ПТ-9 ГОСТ 13843-78.

(примеры условного обозначения в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Катанку изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Катанка марок АКЛП-7ПТ и АКЛП-5ПТ должна изготовляться из алюминия марок А7Е и А5Е по ГОСТ 11069-74, марок АКЛП-5Т1 и АКЛП-5Т2 — из алюминия марки А5Е с массовой долей железа до 0,4 % и суммы примесей титана, ванадия, марганца и хрома — до 0,01 %.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

Примечание. По требованию потребителя допускается изготовлять катанку марки АКЛП-5ПТ с содержанием железа не более 0,16%.

2.2. Катанка по всей длине должна иметь чистую, ровную, гладкую поверхность без посторонних включений, трещин, закатов, прирезов, заусенцев, плен, раковин, забоин, размер которых (глубина или высота) превышает отклонения, указанные в табл. 1.

(п. 2.2 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

2.3. Механические свойства катанки первого и второго классов и удельное электросопротивление постоянному току катанки первого класса должны соответствовать указанным в табл. 2.

По требованию потребителя катанка марок АКЛП-5ПТ и АКЛП-7ПТ должна изготовляться с относительным удлинением не менее 15 %.

Марка катанки	Временное сопротивление разрыву сигма , МПа, в не менее	Удельное электросопротивление при температуре 20 °С, Ом х мм2/м, не более
АКЛП-5ПТ АКЛП-7ПТ АКЛП-5Т1 АКЛП-5Т2	83 83 98 103	0,0281 <> 0,0280 <> 0,0281 0,0281

---

<*> Только для катанки диаметром 9 и 9,5 мм.

(п. 2.3 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

2.4. Удельное электросопротивление постоянному току отожженной проволоки, протянутой из катанки второго класса марок АКЛП-5ПТ и АКЛП-7ПТ, должно соответствовать требованиям ГОСТ 11069-74.

(п. 2.4 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

2.1 — 2.4. (Измененная редакция, Изм. № 1).

2.5. (Исключен, Изм. № 1).

2.6. Катанка всех марок должна выдерживать технологическую пробу волочением. При этом не должно быть более одного обрыва на две тонны катанки по дефектам металлургического характера (закаты, плены, раковины, посторонние включения).

(Измененная редакция, Изм. № 1).

2.7. (Исключен, Изм. № 1).

2.8. Катанка должна быть намотана в бухты одним отрезком массой от 600 до 1600 кг.

(п. 2.8 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

(Измененная редакция, Изм. № 1).

2.9. Катанка должна быть намотана в бухты без перепутывания, перехлестывания и залипания витков, препятствующих свободной размотке при ее волочении. Плотность намотки должна обеспечивать целостность бухт на операциях транспортирования и упаковывания.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

3. ПРАВИЛА ПРИЕМКИ

3.1. Катанка принимается партиями. Партия должна состоять из катанки одного класса, одной марки, одной или нескольких плавок и одного размера.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

Каждая партия катанки сопровождается документом о качестве, в котором указывают:

товарный знак или наименование и товарный знак предприятия-изготовителя;

диаметр катанки;

марку катанки;

номер плавки;

удельное электрическое сопротивление;

механические свойства;

абзац исключен с 1 июля 1989 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946;

изображение государственного Знака качества по ГОСТ 1.9-67;

обозначение настоящего стандарта.

(Измененная редакция, Изм. № 1).

3.2. Проверке на соответствие требованиям пп. 2.2, 2.8 и 2.9 следует подвергать каждую бухту катанки, а пп. 1.2, 2.1, 2.3, 2.4 - 2% бухт, но не менее одной бухты от партии.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

Проверке на соответствие требованиям пп. 2.6 следует подвергать 2% бухт, но не менее двух бухт от партии.

3.3. Проверка на соответствие требованиям пп. 2.4, 2.6, и 2.9 в части залипания витков должна производиться у потребителя.

(п. 3.3 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

3.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторное испытание на удвоенном количестве бухт, взятых от той же партии.

Результаты повторных испытаний распространяются на всю партию.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Определение химического состава катанки производят по ГОСТ 3221-85 или другими методами, не уступающими по точности стандартному. При разногласиях определение химического состава катанки производят по ГОСТ 3221-85.

(п. 4.1 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

4.2. Измерение диаметра катанки должно производиться не менее чем в двух местах в начале и в конце бухты на расстоянии не менее 1 м от конца. Измерение проводят микрометром по ГОСТ 6507-78 или другими измерительными инструментами с погрешностью не более 0,1 мм. За результат принимается среднее арифметическое наибольшего и наименьшего значений в каждом измеряемом сечении.

(п. 4.2 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

4.3. Проверка качества поверхности катанки по п. 2.2 должна проводиться внешним осмотром наружных витков бухт.

Зачистка обнаруженных дефектов должна производиться по плоскости на длине 8 мм до исчезновения дефектов.

За величину дефекта принимают разность между диаметром катанки, измеренным рядом с зачищенным местом, и диаметром катанки, в месте, где производилась зачистка. Допускается измерение дефекта проводить индикаторным глубиномером по ГОСТ 7661-67.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

(Измененная редакция, Изм. № 1).

4.4. Контроль механических свойств катанки производят по ГОСТ 1497-84 на образцах с начальной расчетной длиной 200 мм, отобранных на расстоянии не менее 1 м от начала или конца бухты.

(п. 4.4 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

4.5. Удельное электрическое сопротивление катанки проверяют по ГОСТ 7229-76 на образцах с расчетной длиной 1 м, отобранных на расстоянии не менее 1 м от начала или конца бухты.

Площадь поперечного сечения образцов определяют путем расчета по массе, принимая плотность алюминия равной 2703 г/ \text{см}^{3} .

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

4.6. Технологическую пробу волочением осуществляют на многократной машине за одну операцию в следующем режиме: диаметром 9 и 9,5 мм до диаметра 1,7 — 2,0 мм; диаметром 11,5 мм и выше — с суммарным обжатием 50 — 70%.

Допускаются обрывы при технологической пробе, если в месте обрыва отсутствуют дефекты металлургического характера.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

4.5 — 4.6. (Измененная редакция, Изм. № 1).

4.7. (Исключен, Изм. № 1).

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Упаковка, маркировка, транспортирование и хранение катанки должны производиться по ГОСТ 18690-82.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

Для катанки, предназначенной для экспорта, а также по согласованию изготовителя с потребителем допускается применение упаковки по нормативно-технической документации.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

5.3 Транспортная маркировка по ГОСТ 14192-77.

Каждая бухта катанки должна быть снабжена ярлыком с указанием:

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

товарного знака или наименования и товарного знака предприятия-изготовителя;

номера плавки;

номера бухты;

масса бухты;

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

марки катанки;

диаметра катанки в миллиметрах;

штампа технического контроля;

даты изготовления;

абзац исключен с 1 июля 1989 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946;

обозначения настоящего стандарта.

Штамп технического контроля допускается проставлять на пломбе, закрепляемой на бухте после ее обвязки.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

5.2 — 5.3. (Измененная редакция, Изм. № 1).

5.4. Исключен с 1 июля 1989 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946.

5.5. (Исключен, Изм. № 1).

5.6. Транспортирование катанки должно проводиться в крытых железнодорожных вагонах повагонными отправками.

По согласованию изготовителя с потребителем допускается транспортировать бухты катанки в открытых вагонах.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

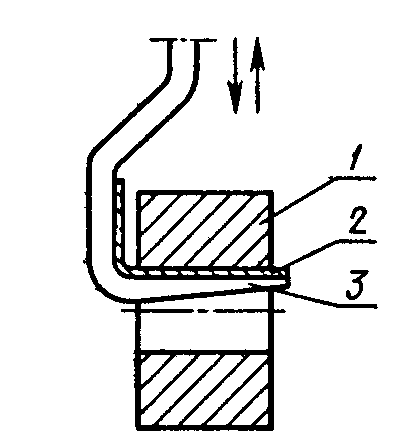

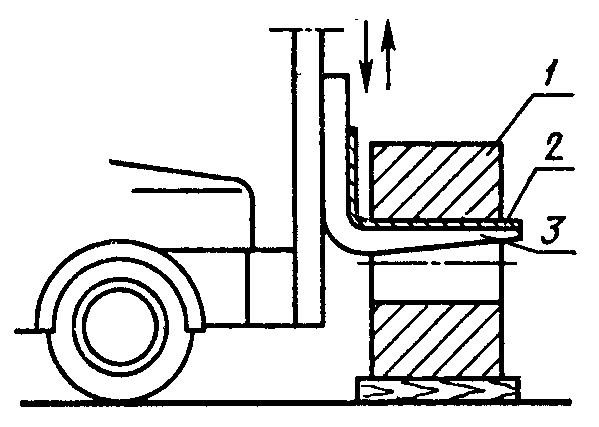

Погрузо-разгрузочные работы проводятся по схеме, приведенной в обязательном Приложении 1.

(Измененная редакция, Изм. № 1).

5.7. Катанка должна храниться в закрытых помещениях в условиях, исключающих механическое повреждение, воздействие влаги, загрязнений и химически активных веществ.

(п. 5.7 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

б

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 05.12.1988 № 3946)

(Измененная редакция, Изм. № 1).

Приложение 2

Госстандарта СССР от 05.12.1988 № 3946)

Диаметр, мм	Коды ОКП
	АКЛП-7ПТ 17 1213 0140	АКЛП-5ПТ 17 1213 0110	АКЛП-5Т1 17 1213 0180	АКЛП-5Т2 17 1213 0190
9	17 1213 0142	17 1213 0103	17 1213 0181	17 1213 0191
9,5	17 1213 0141	17 1213 0102	17 1213 0182	17 1213 0192
11,5	17 1213 0144	17 1213 0104	17 1213 0183
12	17 1213 0145	17 1213 0105
14	17 1213 0146	17 1213 0106
15	17 1213 0151	17 1213 0111
18	17 1213 0147	17 1213 0107
19	17 1213 0148	17 1213 0108
23	17 1213 0149	17 1213 0109
25	17 1213 0152	17 1213 0112

---
