ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ОТБОРТОВАННОГО ШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded rectangular flanged channel-section shapes of aluminium and magnesium alloys. Dimensions

ГОСТ 13624-90

Группа В52

ОКП 18 0044

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством авиационной промышленности СССР.

Разработчики: Г.С. Макаров, В.Ф. Николаев, В.К. Николаев.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.08.90 № 2480.

3. Периодичность проверки — 5 лет.

4. Взамен ГОСТ 13624-80.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 8617-81 1

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей отбортованного швеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

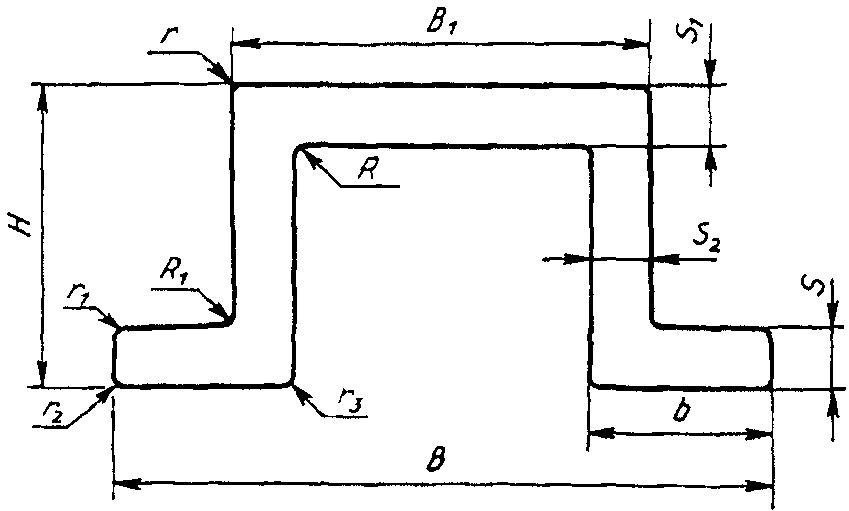

1. Номера профилей и размеры должны соответствовать приведенным на чертеже и в табл. 1.

Информационные данные

Таблица 1

Номер профиляHBB 1bSS 1S 2RR 1Площадь сечения, см2Диаметр описанной окружности,Теоретическая масса 1 м, кг
АлюминиевыйМагниевый
ммммсплавсплав
4412094,527,014,09,01,51,52,51,03,00,598270,1700,108
4411215,515,815,21,52,01,21,2--0,298160,0850,054
4411227,533,017,59,251,51,51,5--0,675330,1920,122
4411237,540,018,014,52,03,83,50,51,51,394400,3970,251
4412169,538,025,09,03,01,52,51,0-1,169380,3330,210
44120510,0119,099,035,06,04,025,0--8,1601202,3261,469
44120610,0159,0139,035,06,04,025,0--9,7601602,7821,757
44112511,029,020,06,01,51,51,5-1,00,724290,2060,130
44112612,046,028,011,02,02,02,0-1,51,330460,3790,239
44121712,081,062,014,54,04,05,00,50,54,042811,1520,728
44112913,5105,065,022,52,52,52,52,02,03,2091050,9150,578
44113214,068,034,020,03,03,03,03,03,02,777680,7920,500
44122016,026,013,06,51,51,51,50,50,50,782280,2230,141
44113616,046,020,015,02,02,02,03,02,01,536460,4380,276
44113817,068,034,020,03,03,03,03,03,02,957680,8430,532
44113917,068,034,020,53,03,53,5-2,03,172680,9040,571
44120718,062,042,016,09,08,06,01,01,06,369631,8151,146
44122118,068,036,018,02,03,52,0--2,480680,7070,446
44122320,046,023,014,53,05,03,03,03,02,817480,8030,507
44122420,075,050,514,52,02,52,252,5-2,567760,7320,462
44122522,064,030,020,03,03,03,03,03,03,137640,8940,565
44114324,048,023,015,53,012,03,01,01,04,239491,2080,763
44122628,082,043,021,02,01,51,53,03,02,297820,6550,414
44114528,084,030,029,52,53,02,53,03,03,577861,0200,644
44122828,767,329,720,01,22,71,23,03,01,954680,5570,352
44114629,060,030,016,51,53,01,53,03,02,207620,6290,397
44122929,080,030,028,04,05,03,03,03,05,017801,4300,903
44123130,070,025,024,02,02,01,53,03,02,317700,6600,417
44114930,070,028,024,02,02,03,05,03,03,226700,9190,581
44115130,095,050,025,04,05,02,52,02,55,594961,5941,007
44125332,080,036,025,04,05,03,03,03,05,257811,4980,946
44123233,526,022,03,52,01,51,53,02,01,426410,4060,257
44115434,070,030,023,05,02,03,03,03,04,597701,3100,828
44115635,052,023,016,52,02,02,02,02,02,394550,6820,431
44115735,053,623,016,51,52,01,22,01,51,738560,4950,313
44115935,070,029,023,52,02,03,02,05,03,504700,9990,631
44123335,094,048,025,02,02,52,04,04,03,557941,0140,640
44123435,0110,050,033,03,04,03,03,03,05,7371101,6351,033
44123535,0110,050,034,03,013,04,03,03,010,1371102,8891,825
44123636,0110,050,033,03,04,03,03,03,05,7971101,6521,044
44123940,030,020,010,04,030,05,0--7,400482,1091,332
44116340,070,050,013,04,03,03,05,05,04,735741,3490,852
44124040,080,070,06,51,51,51,51,01,02,364850,6740,425
44124140,080,050,016,51,53,01,53,03,03,137820,8940,565
44116640,082,036,025,04,04,02,03,03,04,797831,3670,864
44116740,094,050,025,04,06,03,05,05,07,015951,9991,263
44124240,095,650,025,04,34,32,24,04,05,819961,6581,047
44116941,092,050,025,010,012,64,03,04,012,879933,6712,318
44117041,092,050,025,010,017,04,03,04,014,727934,1972,651
44117445,070,030,022,74,53,52,75,05,05,306741,5120,955
44117545,092,060,020,05,03,04,05,05,06,975951,9881,255
44117645,0120,086,021,05,03,04,05,05,07,8551232,2391,414
44117745,0170,0100,044,07,015,09,08,08,025,8491707,3674,653
44117850,077,065,010,04,04,04,02,02,06,794841,9361,223
44124450,080,036,025,04,05,03,03,03,06,337841,8061,141
44117950,080,044,020,03,53,52,03,03,04,737851,3500,853
44118255,095,075,015,05,05,05,03,03,09,8271032,8011,769
44124660,075,040,020,04,04,02,55,05,06,015861,7141,083
44118360,084,044,022,02,52,52,02,52,54,454921,2690,802
44124760,0125,0100,017,55,05,05,0--11,7501323,3492,115
44118663,0120,044,048,06,030,010,03,03,024,4371216,9654,399
44118765,096,050,025,03,02,02,03,03,04,9771031,4190,896
44118865,096,050,025,03,03,02,05,05,05,5751031,5891,003
44118970,085,044,022,02,02,01,55,05,03,955981,1270,712
44119180,095,050,025,02,82,82,55,02,56,7351121,9191,212
44124880,0110,060,029,05,05,04,03,03,011,4771243,2712,066
44119283,092,060,020,05,03,04,05,05,010,0151162,8541,803
44119495,099,095,06,035,04,04,03,0-12,5191353,5682,253
441250125,5110,078,021,05,05,05,03,02,017,6061585,0183,169
441251130,0164,094,040,015,05,05,08,05,028,0821908,0035,055

Примечания:

1. Значения радиусов скругления R и R_{1} , не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.

2. Радиусы притупления острых кромок (r,r_{1},r_{2},r_{3}) должны соответствовать требованиям ГОСТ 8617.

2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в Приложении 1.

4. Соответствие номеров профилей ранее действующим обозначениям приведено в Приложении 2.

Приложение 1

Справочное

1. Переводные коэффициенты для вычисления приближенной
теоретической массы 1 м профиля из алюминия

и алюминиевых сплавов

                       Алюминий всех марок   - 0,950
                        Сплавы марок АМц     - 0,958
                                     АМцС    - 0,958
                                     АМг2    - 0,940
                                     АМг3    - 0,937
                                     АМг5    - 0,930
                                     АМг6    - 0,926
                                     1561    - 0,930
                                     Д1      - 0,982
                                     Д16     - 0,976
                                     Д16ч    - 0,976
                                     Д19ч    - 0,968
                                     Д20     - 0,996
                                     АВ      - 0,947
                                 К48-2пч - 0,972

                                     К48-2   - 0,972
                                     АД31    - 0,950
                                     АД33    - 0,951
                                     АД35    - 0,954
                                     1915    - 0,972
                                     1920    - 0,954
                                     1925    - 0,972
                                     1935    - 0,977
                                     1985ч   - 0,948
                                     1980    - 0,968
                                     АД31Е   - 0,950
                                     ВД1     - 0,982
                                     АВД1-1  - 0,982
                                     АКМ     - 0,970
                                     М40     - 0,965
                                     АК4     - 0,970
                                     АК6     - 0,962
                                     АК4-1   - 0,982
                                     АК4-1ч  - 0,982
                                     ВАД1    - 0,968
                                     ВД17    - 0,965

2. Переводные коэффициенты для вычисления приближенной

теоретической массы 1 м профиля из магниевых сплавов

                        Сплавы марок МА1     - 0,978
                                     МА2     - 0,989
                                     МА2-1   - 0,990
                                 МА2-1пч - 0,990

                                     МА8     - 0,989
                                     МА12    - 0,989

Приложение 2

Справочное

Таблица 2

Номер профиля Обозначение профиля по каталогу 1966 г. Обозначение профиля по чертежам
441121 П310 С 979, ПК 629, ПП 351, ПС 97
441122 П460-3 ПВ 1476, ПК 13024
441123 П460-2 НП 255-1
441125 - ПК 680-11, ПС 885-737
441126 П460-6 ПК 680-1, ПС 28-1, НП 100-1
441129 - ПК 15529
441132 П460-8 ПР 217-1
441136 П460-12 С 145А, С 2100, С 145, НП 1929
441138 П460-14 ПР 217-2
441139 П460-15 ПК 680-5, ПС 28-5
441143 П460-16 С 216, ПВ 1856
441145 П460-23 ПК 13256
441146 П460-18 ПР 217-3
441149 П460-22 ПС 28-15
441151 П460-26 ПК 680-9, ПС 28-9
441154 П460-30 ПК 680-15, НП 354-1
441156 П460-32 ПР 217-4
441157 П460-34 ПС 28-13
441159 - ПК 17901, ПК 17381, С 1818, ПВ 1993
441163 П460-38 ПВ 326, ПС 885-449
441166 П460-40 ПК 680-16, ПС 28-14
441167 П460-42 ПВ 937, ПК 680-4, ПС 28-4
441169 П460-46 НП 1263-1, ПС 28-16
441170 П460-48 ПК 680-6, ПС 28-6
441174 П460-54 ПК 680-3, ПС 28-3
441175 - ПД 49
441176 - ПД 47
441177 П460-56 ПК 680-2
441178 П460-58 ПК 17889-1, ПП 746-2
441179 - ПК 14542
441182 - ПК 17889-2
441183 П460-64 ПК 680-19
441186 П460-67 ПК 0541
441187 П460-66 ПК 680-25
441188 П460-69 ПК 9232, ПК 9232-1
441189 П460-71 ПК 12004
441191 П460-68 ПК 680-26
441192 - ПД 46
441194 - ПК 13862
441205 - ПК 14922-1
441206 - ПК 14922-2
441207 - ПК 18237
441209 - ПК 19901
441216 - КП 215
441217 - ПК 8336
441220 - КП 279
441221 - ПК 8322, ПК 4039
441223 - ПК 7063, ПВ 1909
441224 - ПК 8168
441225 - ПК 18682
441226 - ПК 18622
441228 - ПК 19661
441229 - ПК 18709-1
441231 - ПК 19010
441232 - ПК 4537
441233 - ПК 19881
441234 - ПК 3010, С 2307
441235 - ПК 3010-1, С 2308
441236 - ПК 18393, С 1936
441239 - ПС 885-1022
441240 - ПД 173
441241 - ПК 18399
441242 - ПК 3026
441244 - ПК 18709
441246 - ПК 2405
441247 - ПК 18515
441248 - ПК 19192
441250 - ПК 2153
441251 - ПС 1094
441253 - ПК 18710
