Введен в действие

Постановлением Государственного комитета СССР по стандартам от 28 января 1980 г. № 363

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПРЕССОВАННЫЕ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ. ШВЕЛЛЕР РАВНОТОЛЩИННЫЙ

СОРТАМЕНТ

Aluminium and aluminium alloys extruded shapes.
Channel of uniform thickness. Assortment

ГОСТ 13623-80

Группа В52

ОКП 18 0044

Взамен
ГОСТ 13623-68

Постановлением Государственного комитета СССР по стандартам от 28 января 1980 г. № 363 срок введения установлен

с 1 января 1981 года

1. Настоящий стандарт устанавливает сортамент равнотолщинных швеллеров из алюминия и алюминиевых сплавов, изготовляемых методом горячего прессования.

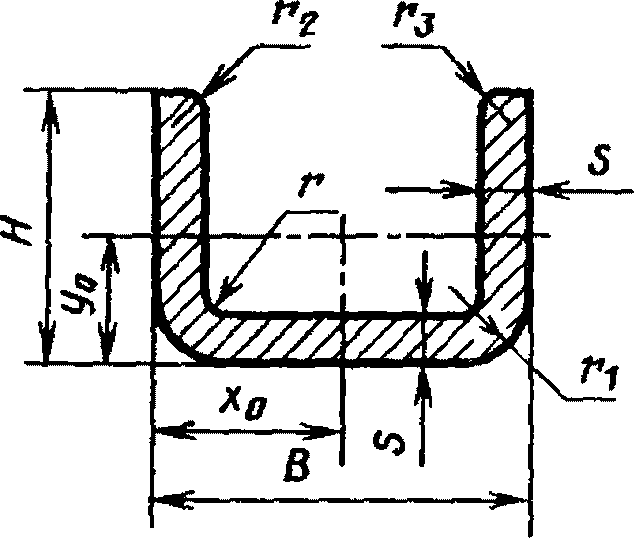

2. Номера профилей и их размеры должны соответствовать указанным на чертеже и в табл. 1, расчетные величины — в табл. 2.

рис. 1

Таблица 1

Номер профиляHBsrr1r2r3Площадь сечения, см2Минимальный диаметр описанной окружности, ммТеоретическая масса 1 м, кг
мм
4400023,062,01,21,52,7--0,766620,218
4400044,020,02,01,02,01,01,00,459200,130
4400105,025,01,52,0-1,0-0,493260,140
4400166,020,02,0----0,560210,160
4400186,025,01,02,00,20,20,20,367260,104
4400298,040,02,02,00,51,00,51,050410,299
4400349,030,01,52,00,70,70,50,687310,196
4400379,522,01,61,6-0,8-0,602240,172
44003910,015,01,00,5-0,50,50,329180,094
44004610,050,02,50,50,5--1,625510,463
44005210,0100,03,01,50,50,50,53,4261000,977
44006313,013,01,60,4-0,80,80,568180,162
44006513,015,01,60,5-0,80,80,600200,171
44006813,025,02,42,4---1,134280,323
44007415,015,01,50,5---0,631210,180
44007615,020,01,52,0-0,75-0,720250,205
44007915,025,01,52,0-0,75-0,795290,226
44008115,030,01,52,0-0,75-0,870340,248
44009216,026,04,0----2,000310,570
44009717,015,02,53,00,52,0-1,120230,319
44010818,030,01,52,0-0,75-0,960350,274
44011218,040,02,02,0-1,0-1,453440,414
44011318,040,02,52,5-1,25-1,795440,512
44011418,040,03,03,00,51,5-2,129440,607
44011618,060,02,02,0-0,5-1,856630,529
44011919,026,03,53,0---2,034320,580
44012220,020,05,00,5---2,501280,713
44012620,025,02,52,5-1,25-1,520320,433
44012820,030,02,02,0-0,75-1,335360,380
44013020,035,02,52,5-1,25-1,770400,504
44013420,050,04,04,00,52,0-3,330540,949
44014220,0100,02,55,00,5--3,4811020,992
44015022,030,06,03,0---3,759371,071
44015923,045,01,52,00,50,50,51,334510,380
44017725,025,03,02,0---2,087360,595
44017825,025,05,00,50,50,5-3,249350,926
44018025,032,01,82,5-0,5-1,437410,410
44018125,032,02,52,5-0,5-1,925410,549
44018425,040,02,02,0-1,25-1,730470,493
44018525,040,03,03,0-1,5-2,549470,726
44019625,055,05,05,00,53,0-4,819601,373
44020125,060,04,04,0-2,0-4,131651,177
44020625,070,03,03,0-1,5-3,449740,983
44021425,298,43,24,8---4,6561021,327
44022026,070,03,22,0-1,5-3,706751,056
44022728,021,04,05,0---2,867350,817
44024530,045,03,04,0---3,040540,866
44024730,050,02,04,00,51,0-2,183580,622
44025130,050,04,04,03,02,0-4,131581,177
44025330,055,03,03,0-1,5-3,299630,940
44026130,070,04,04,00,52,0-4,931761,406
44026930,0116,03,03,0---5,1381201,465
44027130,0150,07,010,0---14,1491534,033
44027732,040,03,03,0-0,5-2,978510,849
44028233,050,07,03,0---7,178602,046
44028534,013,03,50,50,50,50,52,588360,738
44029135,060,04,04,00,52,0-4,950691,411
44029635,075,05,56,011,52,02,06,923831,973
44029835,075,010,08,01,01,01,012,762833,637
44030035,080,04,55,00,53,0-6,414871,828
44032740,045,03,04,0-0,5-3,638601,037
44033240,070,05,05,03,02,5-7,080812,018
44033540,080,04,04,00,52,0-6,131891,747
44034540,0200,04,58,03,02,22,212,3902043,531
41035945,075,05,05,0-2,5-7,831872,232
44037650,038,05,06,0---6,554631,868
44037850,070,07,05,00,50,50,511,024863,142
44038350,0100,05,05,0-2,5-9,6101122,739
44038450,0100,05,08,013,00,50,59,0471122,578
44039250,0150,04,68,0-2,0-11,3341583,230
44041055,075,05,06,011,0--8,385932,390
44041355,0125,06,56,01,03,01,014,581374,155
44041955,0150,07,010,017,00,50,516,4071604,676
44043260,0150,07,010,00,50,50,518,3461625,229
44043965,027,04,02,0-1,0-5,973701,702
44044065,0150,07,010,017,00,50,517,8071645,075
44045070,0150,05,03,02,01,01,014,0131663,994
44046275,075,06,06,012,0--12,3161063,510
44046980,080,06,05,0-3,0-13,7491133,918
44047280,0140,08,05,00,53,00,522,8301616,507
44047480,0150,07,05,0-3,0-20,7891705,925
44047880,0175,08,010,018,00,50,524,5571936,999
44048280,0220,08,05,00,53,00,529,1872348,318
44049190,0120,012,05,017,00,50,531,9851509,116
440500100,0100,05,08,013,0--14,0491414,004
440506100,0300,014,014,02,02,02,066,87031619,058
440519115,0250,020,016,036,0--83,53627523,808
440524150,0150,08,010,018,0--33,7592129,621
440530200,0200,013,516,029,5--74,71928321,295
440533275,0275,015,016,031,0--116,22438933,124

Примечание. Допускается притупление острых кромок профилей до 0,3 мм при толщине полки до 3 мм включительно, до 0,5 мм при толщине полки до 15 мм и до 1 мм при толщине полки свыше 15 мм.

Таблица 2

Номер профиляКоординаты центра тяжести, ммМомент инерции, см4Момент сопротивления, см3Радиус инерции, см
x0y0IxIyWxWyixiy
44000231,00,6230,00082,5770,0030,8310,0321,835
44000410,01,2460,0030,1800,0100,1800,0800,627
44001012,51,3290,0060,3530,0180,2830,1170,846
44001610,01,8570,0140,2630,0330,2630,1570,686
44001812,51,3580,0090,2950,0190,2360,1530,896
44002920,01,9260,0381,9620,0630,9810,1911,367
44003415,02,2180,0400,8130,0590,5420,2421,088
44003711,02,7970,0470,4020,0700,3660,2790,817
4400397,53,2080,0320,1160,0470,1540,3120,593
44004625,02,3990,0964,7210,1261,8880,2431,705
44005250,02,1130,13035,0160,1657,0030,1953,197
4400636,54,9200,0940,1470,1160,2250,4060,508
4400657,54,7000,0990,2070,1190,2760,4060,587
44006812,54,1550,1660,9870,1880,7900,3830,933
4400747,55,5650,1430,2280,1520,3040,4760,600
44007610,05,0000,1600,4800,1570,4560,4670,796
44007912,54,6000,1700,7700,1630,6170,4630,985
44008115,04,2300,1801,1850,1670,7900,4551,167
44009213,05,8400,4491,7600,4411,3540,4740,938
4400977,56,8140,2940,3560,2890,4740,5120,564
44010815,05,3700,3021,3680,2390,9120,5611,194
44011220,04,9300,4213,4180,3221,7090,5381,534
44011320,05,1000,5054,1170,3912,0580,5301,514
44011420,05,2700,5814,7610,4562,3800,5221,495
44011630,04,1170,4789,1050,3443,0350,5072,215
44011913,06,8640,6701,9270,5521,4820,5740,973
44012210,08,4990,9021,2090,7841,2090,6000,695
44012612,56,9600,5841,4540,4481,1630,6200,978
44012815,06,3800,5221,8860,3831,2570,6251,189
44013017,56,1500,6563,2480,4741,8560,6091,355
44013425,05,8101,04911,1530,1394,4610,5611,830
44014250,03,8300,88043,9180,5458,7840,5033,552
44015015,08,6571,5864,1991,1892,8000,6501,057
44015922,56,2900,6764,2490,4051,8880,7121,784
44017712,59,421,2792,0120,8211,6090,7830,982
44017812,510,1801,8922,6931,2772,1540,7630,910
44018016,08,1700,9152,4460,5441,5290,7981,305
44018116,08,2601,1483,1280,6861,9550,7761,275
44018420,07,5701,0624,4210,6092,2100,7831,599
44018520,07,9201,5046,2010,8813,1000,7681,960
44019627,57,5902,42919,7561,3957,1840,7102,025
44020130,07,0402,14520,7061,1946,9020,7212,239
44020635,06,2401,78523,6770,9516,7650,7192,620
44021449,25,4672,13759,3181,08312,0560,6783,569
44022035,06,7302,13925,4801,1107,2830,7602,622
44022710,511,4912,0351,7541,2331,6700,8420,782
44024522,59,6002,7009,9502,8104,4200,9401,790
44024725,08,7421,8938,8420,8903,5370,9312,012
44025125,09,4803,43915,3961,6766,1580,9121,930
44025327,58,8102,80415,2831,3235,5570,9222,152
44026135,08,2703,82534,5651,7609,8760,8812,648
44026958,06,2453,49591,8891,47115,8430,8254,229
44027175,07,0877,359380,2013,21150,6930,7215,184
44027720,010,8703,0627,6681,4493,8341,0141,605
44028225,011,8897,04424,3823,3379,7530,9901,843
4402856,515,7502,7320,5671,4970,8721,0280,468
44029130,015,7003,53027,1102,2509,0400,8402,340
44029637,58,5374,88952,7791,84714,0740,8402,761
44029837,511,98412,36090,0565,37024,0150,9842,656
44030040,09,6006,74259,1262,65414,7811,0253,036
44032722,513,7405,96112,3192,2705,4751,2801,840
44033235,012,30010,49351,9783,78814,8511,2172,709
44033540,011,3209,10959,3103,17614,8271,2193,110
4403451007,32012,313621,7813,76862,1780,9977,084
44035937,513,9015,02967,4254,83217,9801,3852,934
44037619,019,75415,70914,8815,1947,8321,5481,507
44037835,017,18826,24480,7297,99823,0661,5432,706
44038350,014,10023,810103,70016,89020,7401,5703,280
44038450,011,48413,948131,6893,62126,3381,2423,815
44039275,011,61423,456362,1906,11048,2921,4395,653
44041037,515,87020,03074,0685,11919,7511,5462,972
44041362,515,20039,370331,78025,90053,0801,6404,770
44041975,011,30425,861495,0995,91866,0131,2555,493
4404327,5015,76156,688594,91712,81479,3221,7585,695
44043913,528,56124,3537,1816,6835,3202,0191,097
44044075,014,43546,085566,7269,11475,5631,6095,641
44045075,018,64265,063482,93712,66864,3922,1555,870
44046237,524,78660,320114,05112,01330,4132,2133,043
44046940,028,87489,704147,99817,54637,0002,5543,280
44047270,024,200141,840687,41058,61098,2002,5405,500
44047475,023,200128,238722,43122,57496,3242,4845,895
44047887,518,794108,3241089,44017,699124,5072,1006,660
440482110,019,805161,7642010,93026,874182,8112,3548,300
44049160,029,248222,339689,80836,598114,9682,6374,644
44050050,031,509122,552244,66117,89348,9322,9534,173
440506150,025,087535,3088215,76071,456547,7172,82911,084
440519125,029,878704,2057042,32082,728563,3852,9039,181
44052475,048,706692,6271319,27068,378175,9024,5306,251
440530100,064,9632615,0305037,200193,652503,7205,9168,210
440533137,590,6348200,68015259,500444,8041109,7808,40011,458

3. Профили изготовляют из алюминия и алюминиевых сплавов по ГОСТ 4784-74. Допускается изготовлять профили из других сплавов по нормативно-технической документации.

4. Технические требования по ГОСТ 8617-75 или по нормативно-технической документации.

5. Теоретическая масса 1 м профиля вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки B95. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и других алюминиевых сплавов приведены в справочном приложении 1.

Примеры условных обозначений

Профиль из сплава марки АД31 в закаленном и естественно состаренном состоянии (Т) размерами 6 x 20 x 2 (или № 440016), длиной 3000 мм, общего назначения:

\text{ПрофильАД}31\text{Т}6 \times 20 \times 2 \times 3000 \frac{\text{ГОСТ}8617 - 75}{\text{ГОСТ}13623 - 80} или

\text{ПрофильАД}31\text{Т}440016 \times 3000 \frac{\text{ГОСТ}8617 - 75}{\text{ГОСТ}13623 - 80}

То же, из сплава марки АМг6 в отожженном состоянии (М) специального назначения (С):

\text{ПрофильАМг}6\text{М }6 \times 20 \times 2 \times 3000 \frac{\text{ГОСТ}8617 - 75\text{С}}{\text{ГОСТ}13623 - 80} или

\text{ПрофильАМг}6\text{М }44016 \times 3000 \frac{\text{ГОСТ}8617 - 75\text{С}}{\text{ГОСТ}13623 - 80}

6. Соответствие обозначений номеров профилей ГОСТ 13623-80 и ГОСТ 13623-68 приведено в справочном приложении 1.

Приложение 1 Справочное

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Алюминий всех марок - 0,950
Сплавы марок АМц - 0,958
АМцС - 0,958
АМг2 - 0,940
АМг3 - 0,937
АМг5 - 0,930
АМг6 - 0,926
Д1 - 0,982
Д16 - 0,976
АВ - 0,947
АД31 - 0,950
АД33 - 0,951
1915 - 0,972
1925 - 0,972
ВД1 - 0,982
АВД1-1 - 0,982

Приложение 2

Справочное

Номер профиля Обозначение профиля по ГОСТ 13623-68 и каталогу 1966 г. Обозначение профиля по чертежам
440002 П300-2 НП518-1
440004 П300-1 ПК9006-1
440010 П300-9 ПК14092
440016 - ПС885-710
440018 П300-17 ПК14093
440029 П300-12 НП664-1
440034 П300-18 НП580-1
440037 П300-20 ПП11-7
440039 П300-22 ПВ304
440046 П300-28 ПВ901, ПС885-399
440052 П300-45 ПК9556
440063 П300-36 ПВ414-1, ПК601-38, ПП11-43
440065 П300-38 ПВ305
440068 П300-42 ПК601-47, ПП11-12
440074 П300-48 НП1392-1, ПП11-87, ПС885-402
440076 П300-50 ПК601-140А, ПК601-140, ПС885-264
440079 П300-52 ПР106-1
440081 П300-56 ПР106-3, НП975-1, С71
440092 - ПВ1381-1
440097 П300-70 ПК602-6, НП609-1, ПС885-360
440108 П300-86 ПР106-4, ПР106-4А
440112 П300-90 ПР106-5, ПР106-5А
440113 П300-92 ПР106-6
440114 П300-94 ПР106-7
440116 П300-96 ПС7-86
440119 П300-98 НП540-1
440122 П300-102 ПП11-86
440126 П300-104 ПР106-2, ПР106-2А
440128 П300-108 ПР106-20, ПР106-20А
440130 П300-112 ПВ905
440134 П300-114 ПР106-9, НП232-1
440142 П300-121 ПС7-111
440150 П300-128 ПК601-60, ПП11-58
440159 - ПК14226
440177 П300-154 ПК601-67, ПП11-62, ПС7-107
440178 П300-156 ПР106-30, ПС7-22
440180 П300-162 ПР106-31, ПР106-31А, ПС7-18
440181 П300-164 ПР106-32А, ПС7-10
440184 П300-166 ПР106-21, ПР106-21А
440185 П300-168 ПР106-8, ПР106-8А
440196 П300-182 ПР106-19
440201 П300-188 ПР106-12А
440206 П300-192 ПР106-14, ПР106-14А
440214 П300-204 ПВ1547, ПК601-57, ПП11-23
440220 П300-222 ПВ427, ПК601-5, НП117-1, ПС7-5, АПР9
440227 П300-220 ПК601-66, ПП11-66
440245 П300-236 ПК601-81
440247 П300-238 ПР106-22, ПК601-61, ПП11-53
440251 П300-246 С329, ПР106-10, ПК12862, ПК13119, ПР106-10А
440253 П300-250 ПР106-11, ПР106-11А
440261 П300-262 ПР106-15
440269 П300-271 ПР601-59А
440271 П300-272 ПК0160-3
440277 П300-276 ПР106-34, ПР106-34А, ПС7-17
440282 П300-282 ПК11167
440285 П300-288 ПК601-37А, ПП11-26
440291 П300-296 С249, ПК601-63, ПП11-11, ПС7-110, ПВ1553
440296 П300-300 ПК0736-2, БК24, ПК0127
440298 П300-303 ПК0544
440300 П300-306 ПР106-38, ПС7-9
440327 П300-326 ПР106-35, ПР106-35А, ПС7-16
440332 П300-334 ПР106-16, ПК601-147, ПС7-92
440335 П300-338 ПР106-17
440345 П300-348 Ш-71
440359 П300-366 ПР106-37, ПР106-37А, ПС7-21
440376 П300-390 ПВ965, ПК601-29
440378 - ПК16030
440383 П300-398 ПВ772, ПК601-58, ПП11-24, ПС7-114, ПВ439, ПК0496
440384 П300-400 ПК0042
440392 П300-410 ПК601-121
440410 П300-438 ПК0492
440413 П300-444 ПП11-77
440419 П300-449 ПК0560
440432 П300-462 ПК0476
440439 - ПК14645
440440 - ПК13562, НП985-1, ПП11-74
440450 - ПК13948
440462 П300-507 П300-507
440469 П300-512 ПВ268
440472 П300-518 ПК601-112
440474 П300-520 ПВ596
440478 П300-526 ПК0041, БК10
440482 П300-534 ПК601-120
440491 П300-544 ПК0443
440500 П300-555 ПК300-555
440506 П300-564 ПС7-80
440519 П300-578 ПК601-93
440524 П300-585 П300-585
440530 П300-591 П300-591
440533 П300-597 П300-597
