ГОСТ 13599-78*. Втулки переходные с пазом для крепления инструментов клином. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13599-78*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 20.01.1978 № 125)

(ред. от 01.04.1985)

Утвержден
Постановлением Госстандарта СССР

от 20 января 1978 г. № 125

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ С ПАЗОМ ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТОВ КЛИНОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Adapters with slot for tool cottering. Design and dimensions

ГОСТ 13599-78*

Группа Г27

Взамен ГОСТ 13599-68

Дата введения
1 января 1979 года

  • Переиздание (август 1985 г.) с Изменениями № 1, 2, утвержденными в мае 1982 г., апреле 1985 г. (ИУС 9-82, 7-85).

1. Настоящий стандарт распространяется на переходные втулки с пазом для крепления инструментов клином в шпинделях сверлильных и расточных станков.

(Измененная редакция, Изм. № 1.)

2. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и 2 и в табл. 1 и 2.

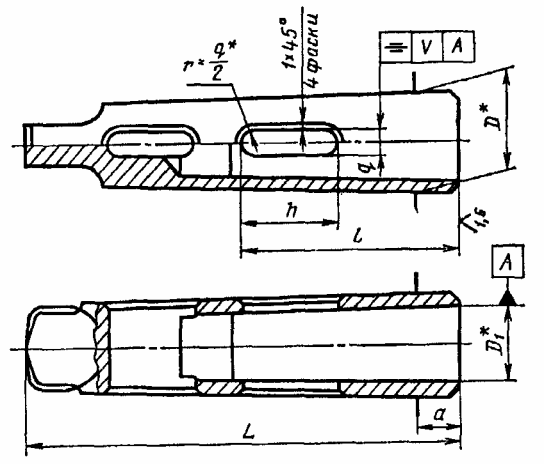

Исполнение 1

рис. 1

<*> Размеры для справок.

Черт. 1

Примечание. Переходные втулки исполнения 1 предназначаются для станков, выпускаемых после 1974 г.

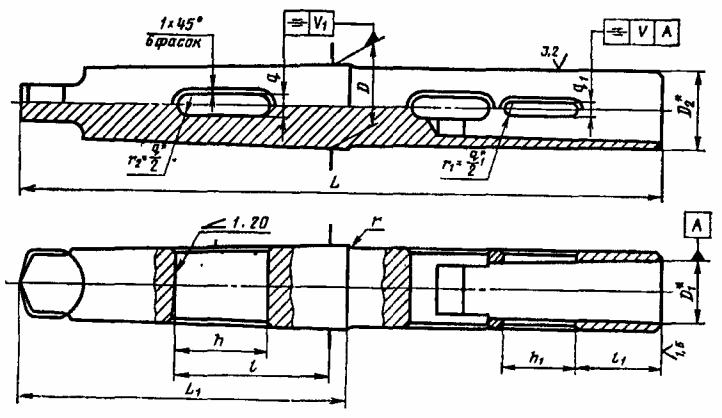

Исполнение 2

рис. 2

<*> Размеры для справок.

Черт. 2

Таблица 1

Размеры в мм

Обозначение втулокКонусDD 1Lаq (поле допускаhlVМасса, кг, не более
Допуск радиального биения конусовнаружныйвнутреннийА13)
0,01Применяемость0,02Применяемость0,005Применяемость
6100-02316100-02326100-0233Морзе4Морзе331,26723,82513012,58,330650,20,296
6100-02346100-02356100-0236544,3991566,5360,712
6100-02376100-02386100-0239431,26716212,533680,714
6100-02416100-02426100-02436363,34823,8252188,035652,131
6100-02446100-02456100-0246431,2673868
6100-02476100-02486100-0249544,39913,04373
6102-01816102-01826102-0183Метрический8080,000228442,080
6102-01846102-01856102-0186663,34828060,016,31253,720
6102-01876102-01886102-01891005100,00044,39927010,013,052810,38,400
6102-01916102-01926102-0193663,34831757,016,31288,420
6102-01946102-01956102-0196Метрический8080,00032868,019,01398,430
6102-01976102-01986102-0199120Морзе6120,00063,34835959,016,36013615,650
6102-02016102-02026102-0203Метрический8080,00036767,019,014415,650
6102-02046102-02056102-0206100100,00038989,026,016615,700
6102-02076102-02086102-0209160160,00046282,0761810,434,790
6102-02116102-02126102-0213120120,00046585,032,018441,600

Таблица 2

Размеры в мм

Обозначение втулокКонусDD 1D 2LL 1qq 1hh 1ll 1rVV 1Масса, кг, не более
Допуск радиального биения конусовнаружныйвнутреннийНомин.Пред. откл.Номин.Пред. откл.
0,015Применяемость0,03Применяемость
6100-02596100-0261Морзе4Морзе331,26723,825342401288,3+0,50 +0,288,3+0,50 +0,2836,536,558,528,51,00,20,20,82
6100-02626100-0263(8,2)Н14(6,6)Н14(35,0)(30,0)(60,0)(30,0)
6100-02646100-0265544,39927015613,0+0,56 +0,298,3+0,50 +0,2841,536,563,528,55,01,29
6100-02666100-0267(12,2)Н14(6,6)Н14(40,0)(30,0)(75,0)(30,0)
6100-02686100-0269431,2674230013,0+0,56 +0,298,3+0,50 +0,2841,539,563,528,51,02,23
6100-02716100-0272(12,2)Н14(8,2)Н14(40,0)(35,0)(75,0)(30,0)
6100-02736100-02746363,34823,8253433021816,3+0,56 +0,298,3+0,50 +0,2835,036,557,028,510,04,07
6100-02756100-0276(16,2)Н14(6,6)Н14(40,0)(30,0)(85,0)(30,0)
6100-02776100-0278431,2674236016,3+0,56 +0,298,3+0,50 +0,2835,039,557,028,54,64
6100-02796100-0281(16,2)Н14(8,2)Н14(40,0)(35,0)(85,0)(30,0)
6100-02826100-0283544,3996039016,3+0,56 +0,2913,0+0,56 +0,2935,044,557,028,51,05,92
6100-02846100-0285(16,2)Н14(12,2)Н14(40,0)(40,0)(85,0)(40,0)
6102-02146102-0215Метрический8080,00040022819,0+0,63 +0,3013,0+0,56 +0,2943,044,564,028,58,08,62
6102-02166102-0217(19,3)Н14(12,2)Н14(45,0)(40,0)(100,0)(40,0)
6102-02186102-0219663,3487846019,0+0,63 +0,3016,3+0,56 +0,2943,038,564,028,51,010,82
6102-02216102-0222(19,3)Н14(16,2)Н14(45,0)(40,0)(100,0)(50,0)
6102-02236102-02241005100,00044,3996044027026,0+0,63 +0,3013,0+0,56 +0,2951,044,570,028,510,00,314,10
6102-02256102-0226(26,3)Н14(12,2)Н14(52,0)(40,0)(112,0)(40,0)
6102-02276102-0228663,3487850026,0+0,63 +0,3016,3+0,56 +0,2951,038,570,028,516,19
6102-02296102-0231(26,3)Н14(16,2)Н14(52,0)(40,0)(112,0)(50,0)
6102-02326102-0233Метрический8080,0009551526,0+0,63 +0,3019,0+0,63 +0,3051,044,070,030,02,018,27
6102-02346102-0235(26,3)Н14(19,3)Н14(52,0)(45,0)(112,0)(60,0)
6102-02366102-0237120Морзе6120,0063,3487854531232,0+0,70 +0,3116,3+0,56 +0,2959,038,576,028,51023,71
6102-02386102-0239(32,3)Н14(16,2)Н14(60,0)(40,0)(130,0)(50,0)
6102-02416102-0242Метрический8080,0009556032,0+0,70 +0,3119,0+0,63 +0,3059,044,076,030,025,25
6102-02436102-0244(32,3)Н14(19,3)Н14(60,0)(45,0)(130,0)(60,0)
6102-02456102-0246100100,00011560032,0+0,70 +0,3126,0+0,63 +0,3059,052,076,030,02,00,328,92
6102-02476102-0248(32,3)Н14(26,3)Н14(60,0)(52,0)(130,0)(70,0)

Примечание. Размеры, указанные в скобках, предназначены для станков выпуска до 1974 г.

Пример условного обозначения втулки с наружным конусом Морзе 4, внутренним конусом Морзе 3 и допуском радиального биения 0,015 мм:

Втулка 6100-0259 ГОСТ 13599-78.

(Измененная редакция, Изм. № 1, 2.)

Пример условного обозначения втулки с наружным конусом Морзе 4, внутренним конусом Морзе 3 и допуском радиального биения 0,01 мм:

Втулка 6100-0231 ГОСТ 13599-78.

3. Размеры конусов Морзе и метрических — по ГОСТ 25557-82.

4. Допуски конусов инструментов для втулок исполнения 2, предназначенных для станков, выпускаемых до 1974 г., — по справочному Приложению.

(Измененная редакция, Изм. № 1.)

5. Оси симметрии пазов и лапки должны лежать в одной плоскости.

6. (Исключен, Изм. № 1.)

7. Остальные технические требования — по ГОСТ 17166-71.

8. Параметр шероховатости поверхности пазов не более Ra 6,3 мкм — по ГОСТ 2789-73.

(Введен дополнительно, Изм. № 1.)

Приложение Справочное

ДОПУСКИ КОНУСОВ ИНСТРУМЕНТОВ
(ДЛЯ СТАНКОВ, ВЫПУЩЕННЫХ ДО 1974 г.)

1. Предельные отклонения конусов Морзе и метрических должны соответствовать указанным в таблице.

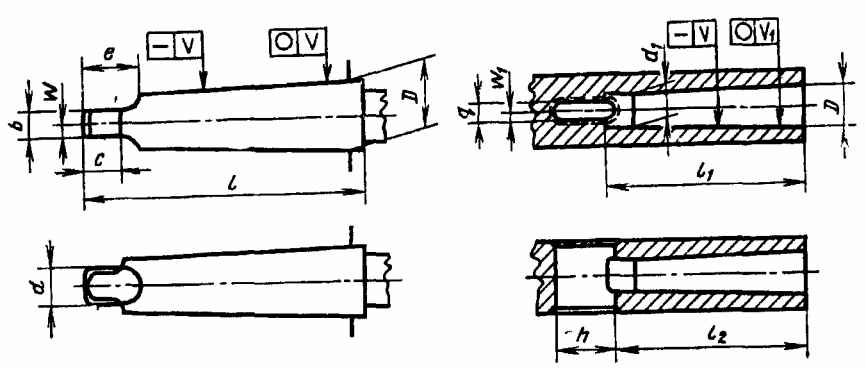

рис. 3

Обозначение конусовПредельные отклонения, мкм
угла уклона на 100 мм длиныDll 1l 2hqbdd 1ceVV 1
внутреннийнаружный
Морзе3+/- 16+32+84-2200+2200-1900+1300+500 +280-200-840+140-700-840616
4+/- 12+25+100-2500-2200+1600+560 +290-24020
5+/- 10+20+2500-2500-1000+170-84010
6+120-2900+2900+630 +300-280-1200+200-1000
Метрический80-2900+1900
100+/- 8+16+140-3300+700 +310-340-1400+230-1200
120+3300-1000

Примечания. 1. При пересчете линейных отклонений угла конуса на угловые отклонения принимать отклонение в 1 мкм на 100 мм длины соответствующим отклонению угла уклона 1» и отклонению угла конуса 2».

2. Размер W от оси плоскостей лапки конуса должен быть не более (0,5b + 0,05) мм.

3. Размер W_{1} от оси до плоскостей окна конуса должен быть не менее (0,5q + 0,08) мм.

2. - 3. (Исключены, Изм. № 1.)
