ГОСТ 13431-68*. Государственный стандарт Союза ССР. Винты нажимные с рукояткой и концом под пяту для станочных приспособлений. Конструкция

(утв. Госстандартом СССР 02.01.1968)

(ред. от 16.05.1989)

2 января 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ И КОНЦОМ ПОД ПЯТУ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ

Point for foot pressure screws with handle for machine retaining devices. Design

ГОСТ 13431-68*

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 2 января 1968 г. Срок введения установлен

Проверен в 1980 г. Срок действия ограничен

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9 — 1980 г.).

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

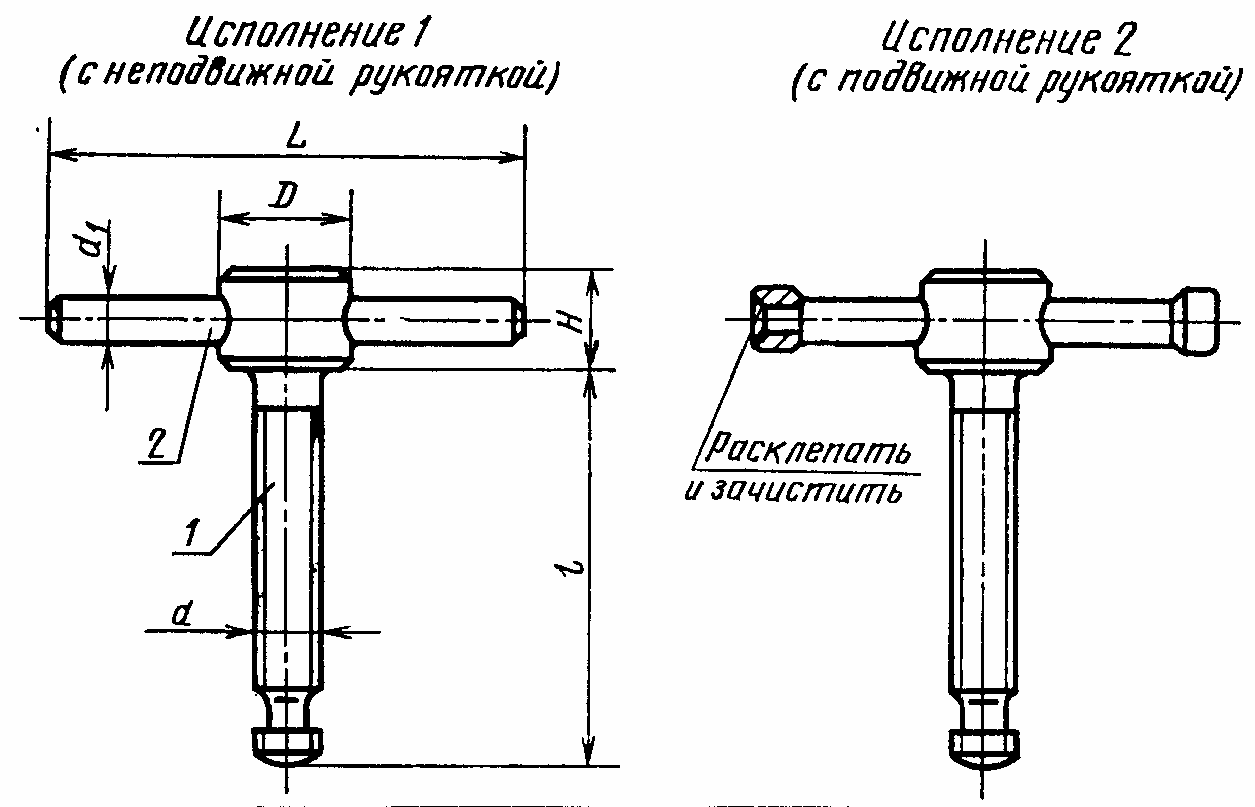

1. Конструкция и размеры нажимных винтов с рукояткой и концом под пяту должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение винтов

Применяемость

Исполнение

d

t

H

D

d 1

L

Масса, кг

Дет. 1. Винт по

Дет. 2. Рукоятка

ГОСТ 13433-68

Штифт цилиндрический по ГОСТ 3128-70

Рукоятка по ГОСТ 13447-68

Количество

1

1

Обозначение деталей

7006-0501

1

М6

25

10

12

5

50

0,020

7006-0801К7

5m6 x 50

-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0502		2							0,022	0801	-	7061-0311
0503		1		32					0,022	0802К7	5m6 х 50	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0504		2							0,024	0802	-	0311
0505		1		40					0,024	0803К7	5m6 x 50	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0506		2							0,026	0803	-	0311
0507		1		50					0,025	0804К7	5m6 х 50	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0508		2							0,027	0804	-	0311
0509		1	M8	32	12	16	6	60	0,040	0805К7	6m6 x 60	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0510		2							0,042	0805	-	0314
0511		1		40					0,043	0806К7	6m6 x 60	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0512		2							0,045	0806	-	0314
0513		1		50					0,046	0807К7	6m6 x 60	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0514		2							0,048	7006-0807	-	7061-0314
7006-0515		1		60					0,049	7006-0808К7	6m6 x 60	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0516		2							0,051	0808	-	7061-0314
0517		1	M10	40	14	18	8	80	0,075	0809К7	8m6 x 80	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0518		2							0,079	0809	-	0319
0519		1		50					0,080	0810К7	8m6 х 80	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0520		2							0,084	0810	-	0319
0521		1		60					0,085	0811К7	8m6 х 80	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0522		2							0,089	0811	-	0319
0523		1		80					0,095	0812К7	8m6 x 80	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0524		2							0,099	0812	-	0319
0525		1	M12	50	18	20	10	100	0,132	0813К7	10m6 x 100	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0526		2							0,139	0813	-	0325
0527		1		60					0,139	0814К7	10m6 x 100	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0528		2							0,146	7006-0814	-	7061-0325
7006-0529		1		80					0,154	7006-0815К7	10m6 x 100	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0530		2							0,161	0815		7061-0325
0531		1		100					0,169	0816К7	10m6 x 100	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0532		2							0,246	0816	-	0325
0533		1	M16	60	20	24	12	120	0,239	0817К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0534		2						125	0,254	0817	-	0331
0535		1		80				120	0,266	0818К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0536		2						125	0,281	0818	-	0331
0537		1		100				120	0,294	0819К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0538		2						125	0,309	0819	-	0331
0539		1		120				120	0,322	0820К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0540		2						125	0,337	0820	-	0331
0541		1		140				120	0,350	0821К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0542		2						125	0,365	7006-0821	-	7061-0331
7006-0543		1		60				120	0,230	7006-0822К7	12m6 x l20	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0544		2	16 х 4					125	0,245	0822	-	7061-0331

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0545		1		80				120	0,255	0823К7	12m6 x 120

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0546		2						125	0,270	0823	-	0331
0547		1		100				120	0,279	0824К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0548		2						125	0,294	0824	-	0331
0549		1		120				120	0,303	0825К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0550		2						125	0,318	0825	-	0331
0551		1		140				120	0,327	0826К7	12m6 x 120	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0552		2						125	0,342	0826		0331
0553		1	М20	80	28	30	16	160	0,538	0827К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0554		2							0,566	0827	-	0345
0555		1		100					0,580	0828К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0556		2							0,608	7006-0828	-	7061-0345
7006-0557		1		120					0,622	7006-0829К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0558		2							0,650	0829		7061-0345
0559		1		140					0,664	0830К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0560		2							0,692	0830	-	0345
0561		1		160					0,706	0831К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0562		2							0,734	0831	-	0345
0563		1		80					0,532	0832К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0564		2	20 х 4						0,560	0832	-	0345

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0565		1		100					0,572	0833К7	16m6 x 160

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0566		2							0,600	0833	-	0345
0567		1		120					0,612	0834К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0568		2							0,640	0834	-	0345
0569		1		140					0,652	0835К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0570		2							0,680	7006-0835	-	7061-0345
7006-0571		1		160					0,692	7006-0836К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0572		2				30			0,720	0836	-	7061-0345
0573		1	М24	80		35			0,652	0837К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0574		2							0,680	0837	-	0345
0575		1		100					0,712	0838К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0576		2							0,740	0838	-	0345
0577		1		120					0,772	0839К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0578		2							0,800	0839	-	0345
0579		1		140					0,832	0840К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0580		2							0,860	0840	-	0345
0581		1		160					0,892	0841К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0582		2							0,920	0841	-	0345
0583		1		180					0,952	0842К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0584		2							0,980	7006-0842	-	7061-0345
7006-0585		1		80					0,675	7006-0843К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0586		2	26 х 5						0,703	0843	-	7061-0345

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0587		1		100					0,743	0844К7	16m6 x 160

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0588		2							0,771	0844	-	0345
0589		1		120					0,811	0845К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0590		2							0,839	0845	-	0345
0591		1		140					0,879	0846К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0592		2							0,907	0846	-	0345
0593		1		160					0,947	0847К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0594		2							0,975	0847	-	0345
0595		1		180					1,015	0848К7	16m6 x 160	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0596		2							1,043	0848	-	0345
0597		1	М30	100	36	40	20	200	1,226	0849К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0598		2							1,124	7006-0849	-	7061-0359
7006-0599		1		120					1,323	7006-0850К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0600		2							1,221	0850	-	7061-0359
0601		1		140					1,410	0851К7	20m6 x 200

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0602		2							1,308	0851	-	0359
0603		1		160					1,516	0852К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0604		2							1,414	0852	-	0359
0605		1		180					1,613	0853К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0606		2							1,511	0853	-	0359
0607		1		200					1,710	0854К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0608		2							1,608	0854	-	0359
0609		1		100					1,255	0855К7	20m6 x 200

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0610		2	32 х 6						1,153	0855	-	0359

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0611		1		120					1,359	0856К7	20m6 x 200

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0612		2							1,257	7006-0856	-	7061-0359
7006-0613		1		140					1,463	7006-0857К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0614		2							1,361	0857	-	7061-0359
0615		1		160					1,566	0858К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0616		2							1,464	0858	-	0359
0617		1		180					1,670	0859К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0618		2							1,568	0859	-	0359
0619		1		200					1,774	0860К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0620		2							1,672	0860	-	0359
0621		1	М36	120	45	50			1,833	0861К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0622		2							1,731	0861	-	0359
0623		1		140					1,971	0862К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0624		2							1,869	0862	-	0359
0625		1		160					2,109	0863К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0626		2							2,007	7006-0863	-	7061-0359
7006-0627		1		180					2,246	7006-0864К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0628		2							2,144	0864	-	7061-0359
0629		1		200					2,384	0865К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0630		2							2,282	0865	-	0359
0631		1		220					2,521	0866К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0632		2							2,419	0866	-	0359
0633		1		250					2,728	0867К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0634		2							2,626	0867	-	0359
0635		1		120		55			2,129	0868К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0636		2	40 х 6						2,027	0868	-	0359

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0637		1		140					2,298	0869К7	20m6 x 200

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0638		2							2,196	0869	-	0359
0639		1		160					2,467	0870К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0640		2							2,365	7006-0870	-	7061-0359
7006-0641		1		180					2,635	7006-0871К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0642		2							2,533	0871	-	7061-0359
0643		1		200					2,804	0872К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0644		2							2,702	0872	-	0359
0645		1		220					2,973	0873К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0646		2							2,871	0873	-	0359
0647		1		250					3,226	0874К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0648		2							3,124	0874	-	0359
0649		1	М42	120					2,225	0875К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0650		2							2,123	0875	-	0359
0651		1		140					2,412	0876К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0652		2							2,310	0876	-	0359
0653		1		160					2,600	0877К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0654		2							2,498	7006-0877	-	7061-0359
7006-0655		1		180					2,788	7006-0878К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0656		2							2,686	0878	-	7061-0359
0657		1		200					2,975	0879К7	20m6 x 200

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0658		2							2,873	0879	-	0359
0659		1		220					3,163	0880К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0660		2							3,061	0880	-	0359
0661		1		250					3,444	0881К7	20m6 x 200	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0662		2							3,342	0881	-	0359
0663		1	М48	160	50	60	25	250	3,688	0882К7	25m6 x 250	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0664		2							3,523	0882	-	0373
0665		1		200					4,188	0883К7	25m6 x 250	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0666		2							4,023	0883	-	0373
0667		1		250					4,810	0884К7	25m6 x 250	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0668		2							4,645	7006-0884	-	7061-0373
7006-0669		1		320					5,684	7006-0885К7	25m6 x 250	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0670		2							5,519	0885	-	7061-0373
0671		1		160					3,763	0886К7	25m6 x 250	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0672		2	50 х 8						3,598	0886	-	0373

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0673		1		200					4,386	0887К7	25m6 x 250

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0674		2							4,221	0887	-	0373
0675		1		250					4,938	0888К7	25m6 x 250	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0676		2							4,773	0888	-	0373
0677		1		320					5,850	0889К7	25m6 x 250	-

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0678		2							5,685	7006-0889	-	7061-0373

Примечание. Допускается применение рукояток дет. 2 других конструкций.

(примечание введено Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

Пример условного обозначения нажимного винта с рукояткой и концом под пяту исполнения I, размерами d = M6, l = 25 мм:

(Измененная редакция, Изм. № 1).

2. Маркировать партию винтов одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.

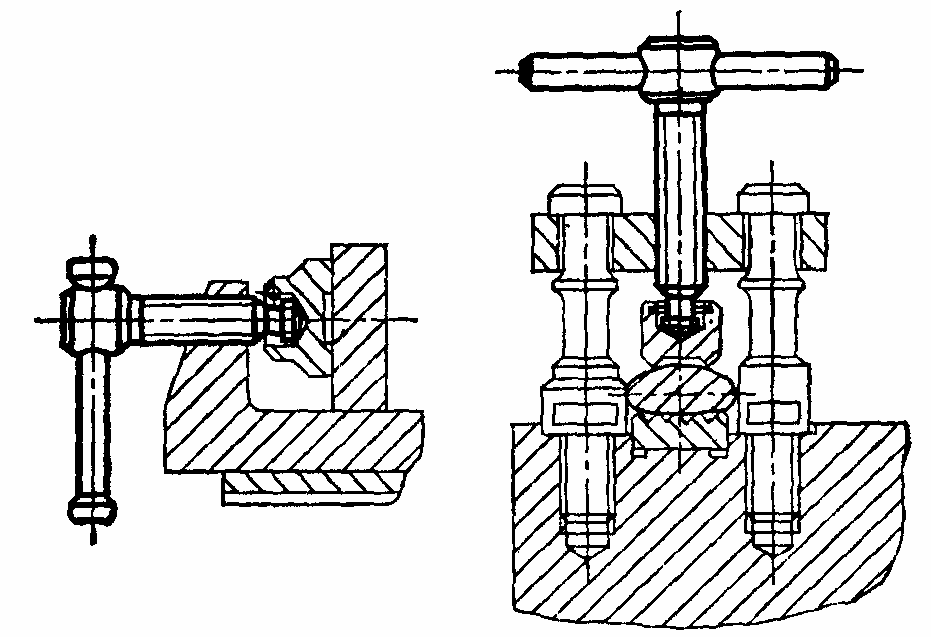

3. Примеры примечания нажимных винтов с рукояткой и концом под пяту указаны в Приложении.

(п. 3 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

---
