ГОСТ 13430-68*. Винты нажимные с рукояткой и цилиндрическим концом для станочных приспособлений. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 13430-68*Действующий акт

(утв. Госстандартом СССР 02.01.1968)

(ред. от 16.05.1989)

Утвержден
Госстандартом СССР

2 января 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ И ЦИЛИНДРИЧЕСКИМ КОНЦОМ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ

Dog point pressure screws with handle for machine retaining devices. Design

ГОСТ 13430-68*

Группа Г27

Взамен ГОСТ 3386-57
в части типа А
и ГОСТ 3387-57
в части типа А

Срок введения
с 1 января 1969 года

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9, 1980 г.).

Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

1. Конструкция и размеры нажимных винтов с рукояткой и цилиндрическим концом должны соответствовать указанным на чертеже и в таблице.

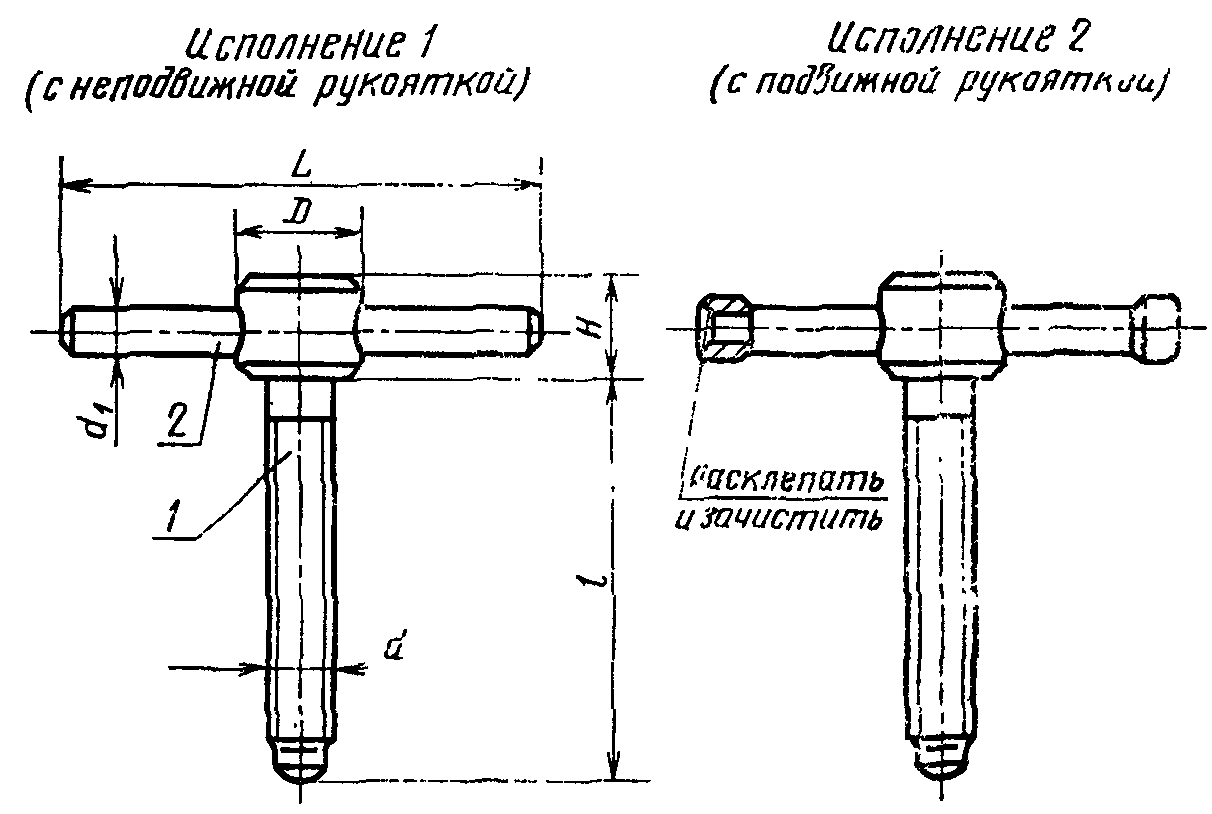

рис. 1

Размеры в мм

Обозначение винтов	Применяемость	Исполнение	d	l	H	D	d 1	L	Масса, кг	Дет. 1. Винт по	Дет. 2. Рукоятка
										ГОСТ 13432-68	Штифт цилиндрический по ГОСТ 3128-70	Рукоятка по ГОСТ 13447-68
										Количество
										1	1
										Обозначение деталей
7006-0301		1	М6	25	10	12	5	50	0,021	7006-0701К7	5m6 х 50	-
0302		2		25					0,022	0701	-	7061-0311
0303		1		32					0,023	0702К7	5m6 х 50	-
0304		2		32					0,024	0702	-	0311
0305		1		40					0,025	0703К7	5m6 х 50	-
0306		2		40					0,026	0703	-	0311
0307		1		50					0,026	0704К7	5m6 х 50	-
0308		2		50					0,027	0704	-	0311
0309		1	М8	32	12	16	6	60	0,040	0705К7	6m6 х 60	-
0310		2		32					0,042	0705	-	0314
0311		1		40					0,043	0706К7	6m6 х 60	-
0312		2		40					0,045	0706	-	0314
0313		1		50					0,046	0707К7	6m6 х 60	-
7006-0314		2		50					0,048	7006-0707	-	7061-0314
7006-0315		1	М8	60	12	16	6	60	0,049	7006-0708К7	6m6 х 60	-
0316		2	М8	60	12	16	6	60	0,051	0708	-	7061-0314
0317		1	М10	40	14	18	8	80	0,075	0709К7	8m6 х 80	-
0318		2		40					0,079	0709	-	0319
0319		1		50					0,080	0710К7	8m6 х 80	-
0320		2		50					0,084	0710	-	0319
0321		1		60					0,085	0711К7	8m6 х 80	-
0322		2		60					0,089	0711	-	0319
0323		1		80					0,095	0712К7	8m6 х 80	-
0324		2		80					0,099	0712	-	0319
0325		1	М12	50	18	20	10	100	0,132	0713К7	10m6 х 100	-
0326		2		50					0,139	0713	-	0325
0327		1		60					0,139	0714К7	10m6 х 100	-
7006-0328		2		60					0,146	7006-0714	-	7061-0325
7006-0329		1	М12	80	18	20	10	100	0,154	7006-0715К7	10m6 х 100	-
0330		2		80					0,161	0715	-	7061-0325
0331		1		100					0,169	0716К7	10m6 х 100	-
0332		2		100					0,176	0716	-	0325
0333		1	М16	60	20	24	12	120	0,239	0717К7	12m6 х 120	-
0334		2		60				125	0,254	0717	-	0331
0335		1		80				120	0,266	0718К7	12m6 х 120	-
0336		2		80				125	0,281	0718	-	0331
0337		1		100				120	0,294	0719К7	12m6 х 120	-
0338		2		100				125	0,309	0719	-	0331
0339		1		120				120	0,322	0720К7	12m6 х 120	-
0340		2		120				125	0,337	0720	-	0331
0341		1		140				120	0,350	0721К7	12m6 х 120	-
7006-0342		2		140				125	0,365	7006-0721	-	7061-0331
7006-0343		1	Tr 16 х 4	60	20	24	12	120	0,230	7006-0722К7	12m6 х 120	-
0344		2		60				125	0,245	0722	-	7061-0331
0345		1		80				120	0,255	0723К7	12m6 х 120	-
0346		2		80				125	0,270	0723	-	0331
0347		1		100				120	0,279	0724К7	12m6 х 120	-
0348		2		100				125	0,294	0724	-	0331
0349		1		120				120	0,303	0725К7	12m6 х 120	-
0350		2		120				125	0,318	0725	-	0331
0351		1		140				120	0,327	0726К7	12m6 х 120	-
0352		2		140				125	0,342	0726	-	0331
0353		1	М20	80	28	30	16	160	0,392	0727К7	16m6 х 160	-
0354		2		80					0,566	0727	-	0345
0355		1		100					0,434	0728К7	16m6 х 160	-
7006-0356		2		100					0,608	7006-0728	-	7061-0345
7006-0357		1	М20	120					0,622	7006-0729К7	16m6 х 160	-
0358		2		120					0,650	0729	-	7061-0345
0359		1		140					0,664	0730К7	16m6 х 160	-
0360		2		140					0,692	0730	-	0345
0361		1		160					0,706	0731К7	16m6 х 160	-
0362		2		160					0,744	0731	-	0345
0363		1	Tr 20 х 4	80					0,532	0732К7	16m6 х 160	-
0364		2		80					0,560	0732	_	0345
0365		1		100					0,572	0733К7	16m6 х 160	-
0366		2		100					0,600	0733	-	0345
0367		1		120					0,612	0734К7	16m6 х 160	-
0368		2		120					0,640	0734	-	0345
0369		1		140					0,652	0735К7	16m6 х 160	-
7006-0370		2		140					0,680	7006-0735	-	7061-0345
7006-0371		1		160					0,692	7006-0736К7	16m6 х 160	-
0372		2		160					0,720	0736	-	7061-0345
0373		1	М24	80		35			0,652	0737К7	16m6 х 160	-
0374		2		80					0,680	0737	-	0345
0375		1		100					0,712	0738К7	16m6 х 160	-
0376		2		100					0,740	0738	-	0345
0377		1		120					0,772	0739К7	16m6 х 160	-
0378		2		120					0,800	0739	-	0345
0379		1		140					0,832	0740К7	16m6 х 160	-
0380		2		140					0,860	0740	-	0345
0381		1		160					0,892	0741К7	16m6 х 160	-
0382		2		160					0,920	0741	-	0345
0383		1		180					0,952	0742К7	16m6 х 160	-
7006-0384		2		180					0,980	7006-0742	-	7061-0345
7006-0385		1	Tr 26 х 5	80					0,680	7006-0743К7	16m6 х 160	-
0386		2		80					0,708	0743	-	7061-0345
0387		1		100					0,748	0744К7	16m6 х 160	-
0388		2		100					0,776	0744	-	0345
0389		1		120					0,816	0745К7	16m6 х 160	-
0390		2		120					0,844	0745	-	0345
0391		1		140					0,884	0746К7	16m6 х 160	-
0392		2		140					0,912	0746	-	0345
0393		1		160					0,953	0747К7	16m6 х 160	-
0394		2		160					0,981	0747	-	0345
0395		1		180					1,021	0748К7	16m6 х 160	-
0396		2		180					1,059	0748	-	0345
0397		1	М30	100	36	40	20	200	1,250	0749К7	20m6 х 200	-
7006-0398		2		100					1,148	7006-0749	-	7061-0359
7006-0399		1		120					1,347	7006-0750К7	20m6 х 200	-
0400		2		120					1,245	0750	-	7061-0359
0401		1		140					1,444	0751К7	20m6 х 200	-
0402		2		140					1,342	0751	-	0359
0403		1		160					1,540	0752К7	20m6 х 200	-
0404		2		160					1,448	0752	-	0359
0405		1		180					1,637	0753К7	20m6 х 200	-
0406		2		180					1,535	0753	-	0359
0407		1		200					1,734	0754К7	20m6 х 200	-
0408		2		200					1,632	0754	-	0359
0409		1	Tr 32 х 6	100					1,281	0755К7	20m6 х 200	-
0410		2		100					1,179	0755	-	0359
0411		1		120					1,385	0756К7	20m6 х 200	-
7006-0412		2		120					1,283	7006-0756	-	7061-0359
7006-0413		1		140					1,489	7006-0757К7	20m6 х 200	-
0414		2		140					1,387	0757	-	7061-0359
0415		1		160					1,592	0758К7	20m6 х 200	-
0416		2		160					1,490	0758	-	0359
0417		1		180					1,696	0759К7	20m6 х 200	-
0418		2		180					1,594	0759	-	0359
0419		1		200					1,800	0760К7	20m6 х 200	-
0420		2		200					1,698	0760	-	0359
0421		1	М36	120	45	50			1,880	0761К7	20m6 х 200	-
0422		2		120					1,778	0761	-	0359
0423		1		140					2,018	0762К7	20m6 х 200	-
0424		2		140					1,916	0762	-	0359
0425		1		160					2,156	0763К7	20m6 х 200	-
7006-0426		2		160					2,054	7006-0763	-	7061-0359
7006-0427		1		180					2,293	7006-0764К7	20m6 х 200	-
0428		2		180					2,191	0764	-	7061-0359
0429		1		200					2,431	0765К7	20m6 х 200	-
0430		2		200					2,329	0765	-	0359
0431		1		220					2,568	0766К7	20m6 х 200	-
0432		2		220					2,466	0766	-	0359
0433		1		250					2,775	0767К7	20m6 х 200	-
0434		2		250					2,673	0767	-	0359
0435		1	Tr 40 х 6	120		55			2,181	0768К7	20m6 х 200	-
0436		2		120					2,079	0768	-	0359
0437		1		140					2,350	0769К7	20m6 х 200	-
0438		2		140					2,248	0769	-	0359
0439		1		160					2,519	0770К7	20m6 х 200	-
7006-0440		2		160					2,417	7006-0770	-	7061-0359
7006-0441		1	Tr 40 х 6	180					2,687	7006-0771К7	20m6 х 200	-
0442		2		180					2,585	0771	-	7061-0359
0443		1		200					2,856	0772К7	20m6 х 200	-
0444		2		200					2,754	0772	-	0359
0445		1		220					3,025	0773К7	20m6 х 200	-
0446		2		220					2,923	0773	-	0359
0447		1		250					3,278	0774К7	20m6 х 200	-
0448		2		250					3,176	0774	-	0359
0449		1	М42	120					2,281	0775К7	20m6 х 200	-
0450		2		120					2,179	0775	-	0359
0451		1		140					2,468	0776К7	20m6 х 200	-
0452		2		140					2,366	0776	-	0359
0453		1		160					2,656	0777К7	20m6 х 200	-
7006-0454		2		160					2,554	7006-0777	-	7061-0359
7006-0455		1		180					2,844	7006-0778К7	20m6 х 200	-
0456		2		180					2,742	0778	-	7061-0359
0457		1		200					3,031	0779К7	20m6 х 200	-
0458		2		200					2,929	0779	-	0359
0459		1		220					3,219	0780К7	20m6 х 200	-
0460		2		220					3,117	0780	-	0359
0461		1		250			3,500	0781К7	20m6 х 200	-
0462		2		250			3,405	0781	-	0359
0463		1	М48	160	50	60	25	250	3,813	0782К7	25m6 х 250	-
0464		2		160					3,648	0782	-	0373
0465		1		200					4,312	0783К7	25m6 х 250	-
0466		2		200					4,147	0783	-	0373
0467		1		250					4,935	0784К7	25m6 х 250	-
7006-0468		2		250					4,770	7006-0784	-	7061-0373
7006-0469		1		320					5,809	7006-0785К7	25m6 х 250	-
0470		2		320					5,644	0785	-	7061-0373
0471		1	Tr 50 х 8	160					3,888	0786К7	25m6 х 250	-
0472		2		160					3,723	0786	-	0373
0473		1		200					4,410	0787К7	25m6 х 250	-
0474		2		200					4,245	0787	-	0373
0475		1		250					5,063	0788К7	25m6 х 250	-
0476		2		250					4,898	0788	-	0373
0477		1		320					5,975	0789К7	25m6 х 250	-
7006-0478		2		320					5,810	7006-0789	-	7061-0373

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

Примечание. Допускается применение рукояток дет. 2 других конструкций.

(примечание введено Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

Пример условного обозначения нажимного винта с рукояткой и цилиндрическим концом исполнения 1, размерами d = М6, l = 25 мм:

Винт 7006-0301 ГОСТ 13430-68

(Измененная редакция, Изм. № 1).

2. Маркировать партию винтов одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.

3. Пример применения нажимных винтов с рукояткой и цилиндрическим концом указан в справочном Приложении.

(п. 3 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

Приложение
Справочное

ПРИМЕР ПРИМЕНЕНИЯ
НАЖИМНЫХ ВИНТОВ С РУКОЯТКОЙ
И ЦИЛИНДРИЧЕСКИМ КОНЦОМ

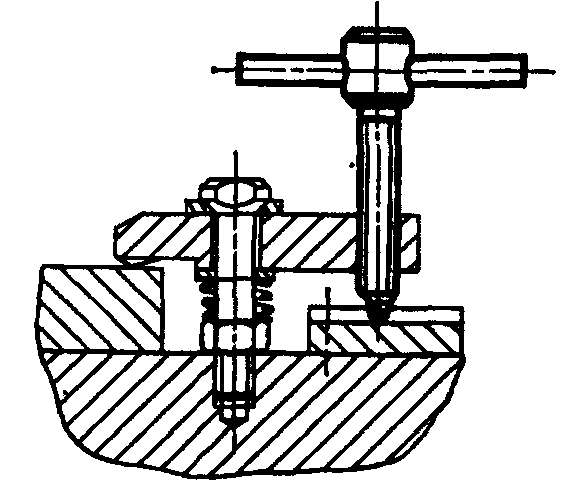

рис. 2
