ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЕТОН ЯЧЕИСТЫЙ

МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ПАРОПРОНИЦАЕМОСТИ

Cellular concrete. Method of steam-permeatility coefficient determination

Группа Ж19

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. № 171 срок введения установлен с 01.07.1978.

Взамен ГОСТ 12852-67 в части разд. 17.

Настоящий стандарт распространяется на ячеистый бетон и устанавливает метод определения коэффициента его паропроницаемости измерением паропроницаемости образца при стационарном потоке водяного пара.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Общие требования к методу определения коэффициента паропроницаемости ячеистого бетона — по ГОСТ 12852.0-77.

2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ

2.1 Для проведения испытания применяют:

• весы лабораторные образцовые по ГОСТ 24104-88;
• термограф метеорологический по ГОСТ 6416-75;
• психрометр аспирационный по техническим условиям;
• эксикатор по ГОСТ 23932-90;
• металлические трубы с размером внутреннего сечения 100 x 100 мм и длиной 50 мм;
• чашки стеклянные с наружным диаметром 95 — 98 мм и высотой 30 — 40 мм по ГОСТ 19908-90;
• резину листовую мягкую непористую по ГОСТ 7338-90;
• парафин по ГОСТ 23683-89;
• канифоль сосновую по ГОСТ 19113-84;

• калий сернокислый по ГОСТ 4145-74;

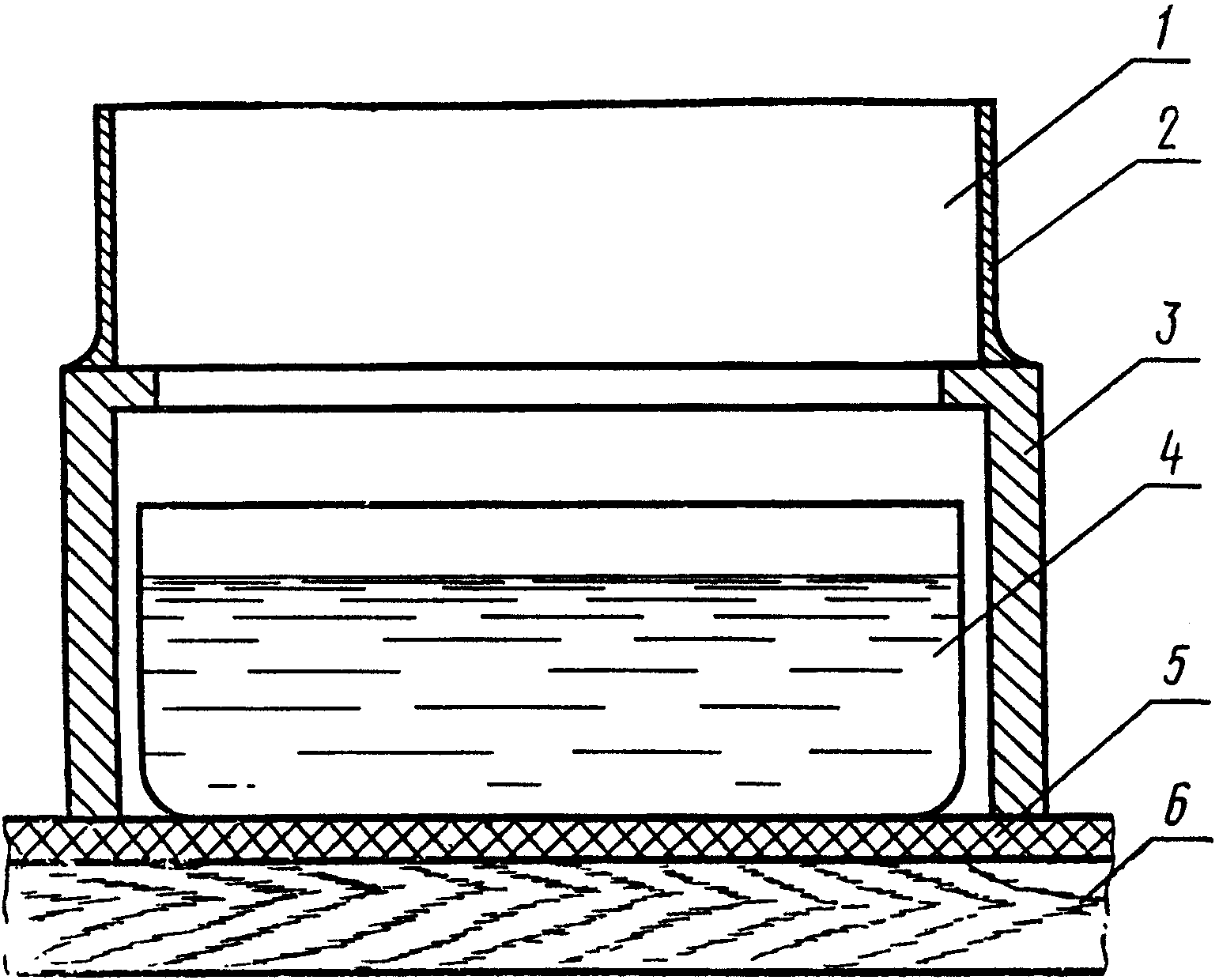

• прибор для определения коэффициента паропроницаемости (см. чертеж).

3 — металлическая труба; 4 — стеклянная чашка с насыщенным раствором сульфата калия ( K_{2}SO_{4} ); 5 — листовая мягкая резина; 6 — стеллаж

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Определение коэффициента паропроницаемости проводят на трех образцах размерами 100 x 100 x 30 мм, выпиленных из средней части изделия.

3.2. Боковые поверхности образцов изолируют разогретой смесью парафина с канифолью (соотношение 3:1).

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Каждый образец помещают на отдельную металлическую трубу. Промежутки между боковой поверхностью образца и верхней гранью металлической трубы заполняют разогретой смесью парафина с канифолью.

4.2. Металлические трубы с укрепленными на них образцами устанавливают в лабораторный термостат на полки, покрытые мягкой листовой непористой резиной. В термостате поддерживают постоянную температуру (20 +/- 2) °C и относительную влажность воздуха (54 +/- 2)%. Для поддержания заданной относительной влажности воздуха в термостат помещают непокрытый крышкой эксикатор с насыщенным раствором азотнокислого магния.

4.3. Контроль за температурой и относительной влажностью воздуха в термостате осуществляют при помощи метеорологического термографа и аспирационного психрометра, помещаемых в термостат.

4.4. В каждую металлическую трубу под образец устанавливают стеклянную чашку с насыщенным раствором сернокислого калия, создающим под образцом относительную влажность воздуха 97%. В чашку наливают такое количество раствора, чтобы расстояние от уровня раствора до нижнего основания образца равнялось 25 мм.

4.5. Чашки с раствором взвешивают с точностью до 0,001 г через каждые 3 сут.

4.6. После каждого взвешивания вычисляют количество воды, испарившейся из раствора за 1 ч. Взвешивание проводят до тех пор, пока количество воды, испаряющейся из чашки за 1 ч, станет постоянным, т.е. до установления стационарного потока водяного пара через образец.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Коэффициент паропроницаемости \mu в г/(м x ч x Тор) вычисляют как среднее арифметическое результатов испытания трех образцов по формуле

\mu = \frac{Q\delta}{F(P_{1} - P_{2}) - Q \frac{\delta_{\text{в}}}{\mu_{\text{в}}}} ,

где Q — стационарный поток водяного пара, г/ч;

\delta — толщина образца, м;
