комитета СССР по стандартам от 20 мая 1980 г. № 2239

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ НА P_{\text{у}} ОТ 0,1 ДО 2,5 МПа (ОТ 1 ДО 25 кгс/см2)

КОНСТРУКЦИЯ И РАЗМЕРЫ

Steel plane welded flanges for P_{nom} from 0,1 to 2,5 MPa

ОКП 37 9941

Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2239 дата введения установлена 01.01.1983.

Ограничение срока действия снято Постановлением Госстандарта от 15.04.1992 № 403.

Издание (июль 2003 г.) с Изменениями № 1, 2, 3, 4, утвержденными в марте 1983 г., декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 4-88, 12-89, 7-92).

Взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67, ГОСТ 12828-67.

1. Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление P_{\text{у}} от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °C). Требования пп. 1; 2 (за исключением показателя «Масса»); 3; 6; 10; 11 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.

(Измененная редакция, Изм. № 4).

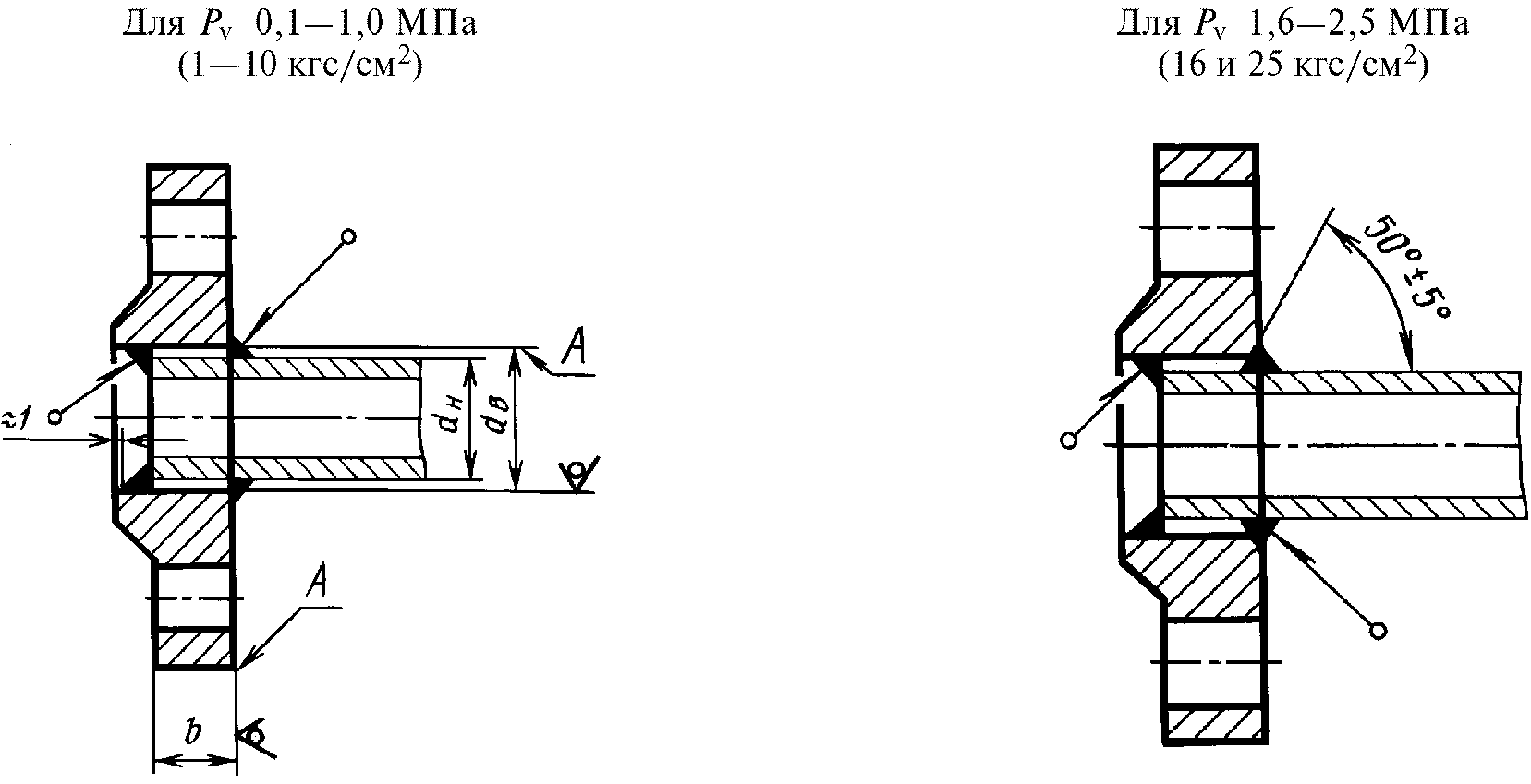

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблицах 1 - 5.

Примечания:

1. Допускается обработка поверхностей A с шероховатостью Ra <= 100 мкм.

2. Допускается выполнять угол фаски под сварной шов (55 +/- 3)°.

Таблица 1

Размеры в мм

Таблица 2

Размеры в мм

Таблица 3

Размеры в мм

Таблица 4

Размеры в мм

Таблица 5

Размеры в мм

Примечания к табл. 1 - 5:

1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.

2. Масса рассчитана по номинальным размерам фланца.

(Измененная редакция, Изм. № 2, 3, 4).

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.

Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

Пример условного обозначения при заказе круглого стального плоского приварного фланца D_{\text{у}}50\text{мм} на P_{\text{у}}1,0\text{МПа }(10\text{кгс}/\text{см}^{2}) из стали 25, исполнения 1 (с соединительным выступом):

Фланец 1-50-10 ст. 25 ГОСТ 12820-80.

Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80.

При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.

При заказе фланцев D_{\text{у}}100,125,150\text{мм} к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1 - 5.

(Измененная редакция, Изм. № 2).

4. Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.

Допускается изготовлять фланцы другими методами.

5. Предельные отклонения размеров:

d_{\text{в}} — по Н14 (при получении штамповкой — по классу ГОСТ 7505-89);

b — для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой — по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.

4, 5. (Измененная редакция, Изм. № 4).

6. Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.

7. Допускается применение труб других диаметров.

8. Допускается для фланцев D_{\text{у}}>200\text{мм} расточка внутреннего диаметра по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм; для фланцев D_{\text{у}} \leq 200\text{мм} допускается выполнение внутреннего диаметра без зазора с трубой.

9. (Исключен, Изм. № 2).

10. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование по ГОСТ 12816-80.

11. Коды ОКП указаны в Приложении.

Справочное

КОДЫ ОКП

Квадратные фланцы

В случае изготовления фланцев с уплотнительной поверхностью шип-паз (исполнения 4, 5, 8 и 9) коды ОКП сохраняются.
