ГОСТ 12182.7-80. Межгосударственный стандарт. Кабели, провода и шнуры. Метод проверки стойкости к осевому кручению
(утв. и введен в действие Постановлением Госстандарта СССР от 09.04.1980 № 1612)
(ред. от 01.09.1992)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 27.12.2009 № 347-ФЗ и осуществления оценки соответствия (Распоряжение Правительства России от 29.07.2010 № 1284-р). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 12182.7-71.
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 9 апреля 1980 г. № 1612
МЕТОД ПРОВЕРКИ СТОЙКОСТИ К ОСЕВОМУ КРУЧЕНИЮ
Cables, wires and cords. Method of control of oxial twist resistance
Дата введения 1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.04.80 № 1612
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 12182.0-80 | 1.1, 2.1, 3.1, 4.1, 4.4, 5.1 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.07.91 № 1218
6. ИЗДАНИЕ с Изменением № 1, утвержденным в сентябре 1992 г. (ИУС 12-92)
Настоящий стандарт распространяется на кабели, провода и шнуры, предназначенные для подключения электрических установок, и устанавливает метод проверки их стойкости к осевому кручению.
1. ОТБОР ОБРАЗЦОВ
1.1. Отбор образцов должен производиться по ГОСТ 12182.0.
2. АППАРАТУРА
2.1 Для испытаний должен применяться стенд, соответствующий требованиям ГОСТ 12182.0 и содержащий:
- вращающийся зажим, частота вращения которого должна быть не более 1 с-1, угол закручивания 2\pi\text{рад} (+/- 10%);
- зажим, имеющий свободное возвратно-поступательное перемещение;
- шкалу измерения угла закручивания от 0 до 2\pi\text{рад} с ценой деления \pi/4\text{рад} ;
- натяжное устройство или набор грузов.

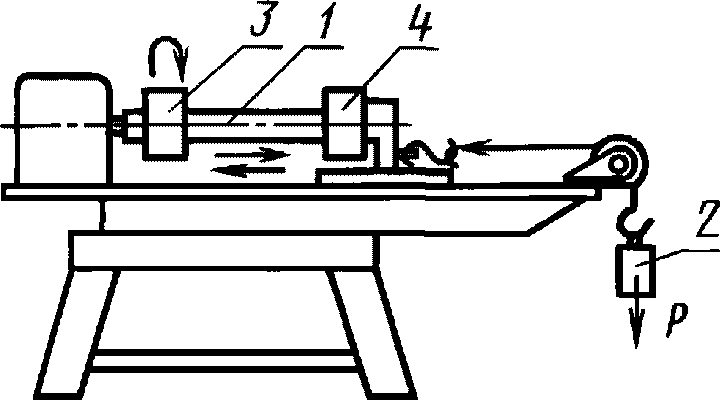

Схема стенда приведена на чертеже.
(Измененная редакция, Изм. № 1).
1 — испытуемый образец; 2 — натяжное устройство; 3 — вращающийся зажим; 4 — зажим, имеющий возвратно-поступательное перемещение
2.2. Натяжное устройство стенда должно обеспечивать натяжение образца с усилием, предусмотренным в нормативно-технической документации (НТД) на кабельные изделия; допускаемое отклонение от заданного значения натяжения не должно превышать +/- 10% без учета рывков.
2.3. Оси зажимов вращающегося и имеющего возвратно-поступательное перемещение должны лежать на одной прямой, с отклонением не более чем один диаметр испытуемого образца.
3. ПОДГОТОВКА К ИСПЫТАНИЯМ
3.1. Подготовка образцов и стенда к испытаниям должна проводиться в соответствии с требованиями ГОСТ 12182.0.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытания должны проводиться в соответствии с ГОСТ 12182.0.
4.2. Для испытания один конец испытуемого образца закрепляют во вращающемся зажиме, другой — в зажиме, имеющем возвратно-поступательное перемещение. Последний под действием груза перемещается по направляющей, создавая натяжение образца.
Испытание проводят двумя способами.
При первом способе цикл испытания заключается в закручивании образца в одном направлении и возвращении его в исходное положение; при втором — в закручивании образца в одном направлении, возвращении его в исходное положение, закручивании его в противоположном направлении и возвращении в исходное положение; разница углов закручивания в разных направлениях не должна превышать 20% от заданного угла закручивания.
4.3. Способ испытания, число циклов испытаний, угол закручивания образца и его длина должны соответствовать требованиям НТД на кабельные изделия.
(Измененная редакция, Изм. № 1).
4.4. Условия проведения испытаний должны соответствовать ГОСТ 12182.0.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Обработка результатов испытаний должна проводиться в соответствии с требованиями ГОСТ 12182.0.
