МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ГЛАЗ
И ЛИЦА ПРИ СВАРКЕ И АНАЛОГИЧНЫХ ПРОЦЕССАХ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Occupational safety standards system. Personal eye and face
protection equipment during welding and allied processes.

General specifications

ГОСТ 12.4.254-2013

МКС 13.340.20

Дата введения

1 июня 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации (ОАО „ВНИИС“)»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. № 44)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономразвития Республики Армения
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2425-ст межгосударственный стандарт ГОСТ 12.4.254-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.

5 Настоящий стандарт включает в себя основные нормативные положения (и приложения) следующих европейских региональных стандартов: EN 175:1997 Personal protection — Equipment for eye and face protection during welding and allied processes (Индивидуальная защита. Средства защиты глаз и лица при сварке и аналогичных процессах); EN 379:2003 Personal eye protection — Automatic welding filters (Индивидуальная защита зрения. Автоматические сварочные защитные светофильтры).

Дополнительные положения выделены в тексте стандарта курсивом.

Степень соответствия — модифицированная (MOD).

Настоящий стандарт подготовлен на основе применения ГОСТ Р 12.4.238-2007

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на средства индивидуальной защиты, применяемые для защиты глаз и лица пользователя от опасного оптического излучения, искр и брызг расплавленного металла, механических воздействий, воздействия электрического тока и других опасных и вредных производственных факторов, имеющих место при электродуговой и плазменной сварке, резке металлов и аналогичных процессах (далее — СИЗ глаз и лица при сварке), а также на автоматические сварочные светофильтры и устанавливает требования и методы их испытаний.

Настоящий стандарт не распространяется на защитные капюшоны и защитные лицевые щитки для контролеров сварочных работ, СИЗ глаз от лазерного излучения и СИЗ глаз и лица, применяемые при нестандартных видах сварки.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.4.001 Система стандартов безопасности труда. Очки защитные. Термины и определения

ГОСТ 12.4.253-2013 (EN 166:2001) Система стандартов безопасности труда. Средства индивидуальной защиты глаз и лица. Общие технические требования

ГОСТ 12.4.309.2 Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Методы испытаний оптических и неоптических параметров

ГОСТ 7721 Источники света для измерений цвета. Типы. Технические требования. Маркировка

ГОСТ ISO 4007 Система стандартов безопасности труда. Средства индивидуальной защиты глаз и лица. Словарь

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 12.4.001 и ГОСТ ISO 4007.

4 Классификация

4.1 Функции СИЗ глаз и лица при сварке заключаются в обеспечении защиты глаз и лица пользователя от следующих опасных и вредных производственных факторов:

оптического излучения;
искр и брызг расплавленного металла;
теплового излучения

или любой комбинации этих факторов.

4.2 В зависимости от конструктивного исполнения СИЗ глаз и лица при сварке установлены следующие типы:

защитные очки при сварке открытого типа;
защитные очки при сварке закрытого типа;
защитные лицевые щитки при сварке.

5 Технические требования

5.1 Общие требования

5.1.1 Оправы и корпуса СИЗ глаз и лица при сварке должны иметь такую же степень защиты от излучения, которая обеспечивается самыми темными светофильтрами, декларированными изготовителем или поставщиком для применения в них.

При наличии вентиляции конструкцией оправы (корпуса) не должна быть нарушена предусмотренная защита.

5.1.2 СИЗ глаз и лица при сварке должны соответствовать требованиям ГОСТ 12.4.253 с дополнениями и уточнениями, изложенными в настоящем стандарте.

5.1.3 Рекомендации к конструкции защитных лицевых щитков при сварке приведены в приложении А.

5.1.4 Требования к автоматическим сварочным светофильтрам, а также методы их испытаний установлены в приложении Б.

5.1.5 Руководство по выбору и применению светофильтров для СИЗ глаз и лица при сварке приведено в приложении В.

5.2 Требования к конструкции СИЗ глаз и лица при сварке и применяемым материалам

5.2.1 СИЗ глаз и лица при сварке не должны иметь выступающих частей, острых кромок или других дефектов, которые могут вызвать дискомфорт или нанести вред при эксплуатации.

5.2.2 Материалы для изготовления СИЗ глаз и лица при сварке должны соответствовать санитарно-химическим, органолептическим и токсиколого-гигиеническим показателям, установленным в [1] или в нормативных документах, действующих на территории государства, принявшего стандарт.

5.2.3 Наголовные ленты, используемые в качестве основного средства фиксации, должны иметь ширину не менее 10 мм.

5.2.4 Все металлические соединения, которые могут подвергнуться воздействию теплового излучения, должны быть изолированы во избежание ожогов пользователя.

5.2.5 Светофильтры, покровные стекла и подложки должны быть легко заменяемы пользователем без применения специального инструмента.

5.2.6 При правильной регулировке наголовное крепление защитных лицевых щитков должно удерживать щиток пользователя в правильном положении. Защитные лицевые щитки при сварке должны быть надежными и удобными при любом положении его головы.

5.2.7 Наголовное крепление и наголовные ленты (по применимости) должны быть пригодны для замены без применения специального инструмента.

5.2.8 Наголовное крепление должно надежно регулироваться по высоте и окружности головы пользователя и не вызывать дискомфорта.

5.2.9 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

5.3 Требования к полю зрения СИЗ глаз и лица при сварке

Поле зрения СИЗ глаз и лица при сварке должно соответствовать требованиям ГОСТ 12.4.253 и может быть ограничено только краем оправы или корпуса светофильтра.

5.3.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

5.3.1.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

5.4 Требования к области защиты защитных лицевых щитков при сварке

Защитные лицевые щитки при сварке должны перекрывать прямоугольную область ABCD испытательной головы-манекена, как изображено на рисунке 1.

Испытания проводят в соответствии с 6.2.

5.4.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

Размеры в мм

5.4 Требования к области защиты защитных лицевых щитков при сварке

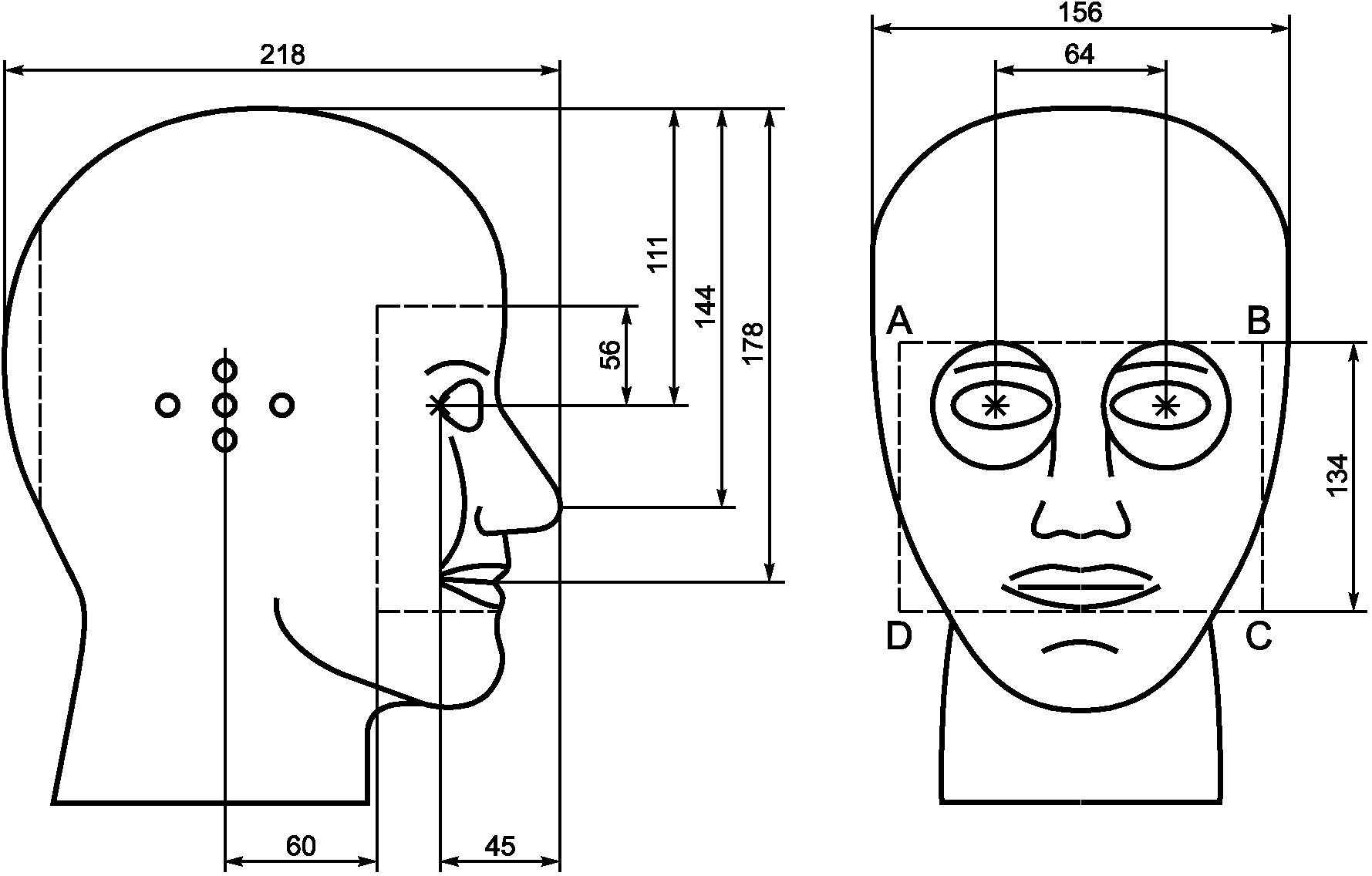

Рисунок 1 — Контрольный макет головы (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

5.5 Требования к оптическим параметрам и характеристикам смотровых элементов

Оптические параметры и характеристики смотровых элементов, включая покровные стекла, подложки и светофильтры СИЗ глаз и лица при сварке, должны соответствовать требованиям ГОСТ 12.4.253 и приложению Б.

5.5.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

5.6 Требования к размерам СИЗ глаз и лица при сварке

5.6.1 Размеры световых проемов оправы (корпуса) открытых и закрытых очков пользователя должны удовлетворять требованиям 5.3.

5.6.2 Высота ручных щитков пользователя должна быть не менее 350 мм, ширина — не менее 210 мм, глубина от центра светофильтра — не менее 75 мм.

5.7 Требования к прочности СИЗ глаз и лица при сварке

5.7.1 Все СИЗ глаз и лица при сварке должны удовлетворять требованиям к повышенной прочности по ГОСТ 12.4.253, когда они оборудованы светофильтром, отвечающим требованиям к повышенной прочности. Если изготовителем СИЗ глаз и лица при сварке рекомендовано применение покровного стекла и подложки в соответствии с перечислением ж) Б.11.1, то испытание СИЗ глаз и лица при сварке должно быть проведено с учетом данной рекомендации.

Примечание — Данное требование не означает, что СИЗ глаз и лица при сварке во время эксплуатации должны быть всегда оборудованы покровными стеклами, подложками и светофильтрами, отвечающими требованиям к повышенной прочности.

5.8 Требования устойчивости сварочных щитков при падении

5.8.1 При испытании по 6.3 сварочные щитки не должны иметь деформаций, трещин, разрушения на части, а также других повреждений, способных ухудшить их функциональность. Светофильтры, покровные стекла и подложки также не должны иметь повреждений, способных ухудшить их функциональность.

5.9 Требования к отражению света сварочными щитками

5.9.1 Все внутренние поверхности сварочных щитков должны иметь матовую поверхность.

5.10 Требования к светонепроницаемости сварочных щитков

5.10.1 При испытании по 6.5 ни в каком из предусмотренных положений сварочного щитка не должен быть заметен свет, проходящий мимо светофильтра.

5.11 Требования к электрической изоляции сварочных щитков

5.11.1 При испытании в соответствии с 6.4 ток утечки не должен превышать 1,2 мА.

5.12 Требования устойчивости к воспламенению

5.12.1 Все СИЗ глаз и лица при сварке должны удовлетворять требованиям ГОСТ 12.4.253.

5.13 Требования устойчивости защитных лицевых щитков при сварке к прониканию нагретого прутка

При испытании по ГОСТ 12.4.309.2 нагретый пруток не должен проникать в защитный лицевой щиток при сварке в течение 5 с.

5.13.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

5.14 Требования устойчивости средств защиты к коррозии

5.14.1 Все СИЗ глаз и лица при сварке должны удовлетворять требованиям ГОСТ 12.4.253.

5.15 Требования к чистке и дезинфекции

Все составные части СИЗ глаз и лица при сварке должны быть устойчивы к чистке и дезинфекции в соответствии с инструкциями изготовителя. После проведения чистки и/или дезинфекции СИЗ глаз и лица при сварке не должны иметь видимых повреждений.

5.15.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

5.15.2 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

5.16 Требования к массе

5.16.1 Если масса защитного лицевого щитка при сварке более 450 г при взвешивании без светофильтра, то на нем должна быть указана фактическая масса в граммах.

5.16.2 Если масса защитного лицевого щитка с ручкой более 500 г при взвешивании с ручкой, но без светофильтра, то на нем должна быть указана фактическая масса в граммах.

5.17 Специальные требования к СИЗ глаз и лица при сварке

5.17.1 Требования устойчивости СИЗ глаз и лица при сварке к воздействию высокоскоростных частиц — по ГОСТ 12.4.253.

5.17.2 СИЗ глаз и лица при сварке, предназначенные для защиты от высокоскоростных частиц, должны удовлетворять требованиям 5.7.1.

5.17.3 Требования устойчивости СИЗ глаз и лица при сварке к адгезии расплавленных металлов и прониканию горячих твердых тел — по ГОСТ 12.4.253.

5.17.4 Размеры ручных щитков пользователя после погружения в воду при испытании по 6.6 должны сохраняться в пределах 5%.

Лицевые щитки пользователя после погружения в воду при испытании по 6.6 должны соответствовать требованиям 5.6.2.

6 Методы испытаний СИЗ глаз и лица при сварке

6.1 Общие положения

6.1.1 Методы испытаний средств защиты глаз при сварке — по [1], [2] с уточнениями и дополнениями, изложенными в настоящем разделе и приложении Б.

6.1.2 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

6.2 Определение области защиты защитных лицевых щитков при сварке

Определение области защиты защитных лицевых щитков при сварке проводят в соответствии с ГОСТ 12.4.309.2.

6.2.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

6.3 Испытание на устойчивость при падении защитных лицевых щитков при сварке

6.3.1 Общие положения

6.3.1.1 Щитки пользователя подвергают падению с заданной высоты на стальной лист.

6.3.1.2 Щитки пользователя, комплектуемые стеклянными или автоматическими светофильтрами, испытывают с макетом светофильтра, масса и габариты которого соответствуют оригиналу.

6.3.2 Требования к средствам измерения, испытательному оборудованию и вспомогательному оборудованию

6.3.2.1 Гладкий стальной лист размерами не менее 500 x 500 x 10 мм.

6.3.2.2 Приспособление для подвешивания щитков пользователя.

6.3.2.3 Термостат.

6.3.2.4 Макет светофильтра.

6.3.3 Подготовка и проведение испытания, оценка результатов испытания

6.3.3.1 Один щиток пользователя выдерживают в термостате в течение времени 120^{+ 30}\text{мин} при температуре (-5 +/- 2) °C, другой — в течение времени 120^{+ 30}\text{мин} мин при температуре (80 +/- 2) °C.

6.3.3.2 Щитки вынимают из термостата и подвешивают с помощью приспособления за верхнюю часть щитка.

6.3.3.3 Устанавливают самую нижнюю часть щитка на высоте (1,50 +/- 0,01) м над стальным листом.

6.3.3.4 Роняют щиток пользователя на стальной лист не позднее 10 с после извлечения из термостата. После каждого падения щитка пользователя снова выдерживают его в термостате в течение 30 мин.

6.3.3.5 Процедуру падения проводят не менее трех раз.

6.3.3.6 Щитки пользователя считают прошедшими испытания, если не обнаружено необратимых деформаций или разрушения элементов их конструкции.

6.4 Проверка электрической изоляции защитных лицевых щитков при сварке

6.4.1 Общие положения

6.4.1.1 Методика проведения испытания заключается в следующем:

внешнюю поверхность щитка пользователя покрывают влажной тканью и помещают на металлическую пластину;

- между металлической пластиной и внутренней поверхностью щитка при приложенном электрическом потенциале измеряют ток утечки.

6.4.1.2 Щиток пользователя, снабженный автоматическим светофильтром, следует подвергать испытаниям с использованием макета автоматического светофильтра, соответствующего оригинальному.

6.4.2 Подготовка и проведение испытания, оценка результатов испытания

6.4.2.1 Щиток пользователя, снабженный рекомендованным изготовителем светофильтром, помещают на металлическую пластину, обеспечив возможно лучший контакт между влажной тканью и пластиной.

6.4.2.2 Один электрод прикрепляют к металлической пластине, а другой используют в качестве испытательного щупа.

6.4.2.3 Последовательно с любым из электродов подключают миллиамперметр.

6.4.2.4 К электродам прикладывают переменное напряжение (440 +/- 10) В с частотой (50 +/- 5) Гц и производят не менее 10 контактов испытательного щупа с различными точками внутренней поверхности щитка пользователя, касаясь оправы светофильтра и элементов конструкции, в которых использованы металлические части.

6.4.2.5 При проведении операций по 6.4.2.4 измеряют ток утечки.

6.4.2.6 В протокол испытания должны быть занесены токи утечки, превышающие 1,2 мА.

6.5 Испытание на светонепроницаемость защитных лицевых щитков при сварке

6.5.1 Общие положения

6.5.1.1 Методика испытания заключается в проверке проникновения светового излучения от источника света, прошедшего мимо светофильтра. Испытанию подвергают щиток пользователя, прошедший испытание по 6.3.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

6.5.2 Подготовка и проведение испытания, оценка результатов испытания

6.5.2.1 Щиток пользователя, снабженный рекомендованным изготовителем светофильтром, устанавливают перед источником света, имеющим минимальный световой поток 1200 лм.

6.5.2.2 Устанавливают защитный лицевой щиток при сварке таким образом, чтобы центр источника света находился на вертикальной оси на расстоянии (500 +/- 10) мм от центра светофильтра.

6.5.2.3 Наклоняют защитный лицевой щиток при сварке на 20°+5° вдоль горизонтальной оси и на 45°+5° вправо и влево вдоль вертикальной оси.

6.5.2.4 В каждом из четырех положений не должно быть проникновения светового излучения, прошедшего мимо светофильтра.

6.6 Испытание защитных лицевых щитков при сварке погружением в воду

6.6.1 Общие положения

6.6.1.1 Метод испытания применяют для оценки стабильности размеров щитка пользователя. Испытаниям подвергают щитки пользователя, удовлетворяющие требованиям 5.4 и 5.6.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

Испытания щитков, комплектуемых автоматическим светофильтром, рекомендуется проводить с макетом светофильтра, так как конструкция автоматического светофильтра не гарантирует его герметичность.

6.6.2 Подготовка и проведение испытания, оценка результатов испытания

6.6.2.1 Щиток пользователя погружают на (120 +/- 5) мин в воду при температуре (23 +/- 2) °C.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

6.6.2.2 Вынимают щиток из воды и оставляют его на (5 +/- 1) мин при комнатной температуре.

6.6.2.3 Размеры щитка пользователя по 5.6 не должны изменяться более чем на 5%, и при этом он должен удовлетворять требованиям 5.4.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

7 Требования к маркировке

7.1 Общие требования

7.1.1. Требования к маркировке СИЗ глаз и лица при сварке, — по ГОСТ 12.4.253 с дополнениями и уточнениями, изложенными в настоящем разделе.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

7.1.2. Оправы (корпус) средств защиты пользователя, отвечающие требованиям 5.16 и 5.17.4, должны иметь дополнительную маркировку символом W, относящимся к стабильности размеров при погружении в воду.

8 Требования к упаковке, транспортированию и хранению

8.1 Требования к упаковке, правила транспортирования и хранения должны быть установлены изготовителем в технических условиях на средство защиты пользователя конкретного типа.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

9 Требования к информации, поставляемой изготовителем

9.1 Требования к информации, поставляемой изготовителем со с СИЗ глаз и лица при сварке — по ГОСТ 12.4.253.

Приложение А
(справочное)

РЕКОМЕНДАЦИИ К КОНСТРУКЦИИ ЗАЩИТНЫХ ЛИЦЕВЫХ ЩИТКОВ ПРИ СВАРКЕ
(в ред. Изменения № 1, введенного в действие
Приказом Росстандарта от 31.10.2022 № 1220-ст)

А.1 Конструкция защитных лицевых щитков при сварке должна обеспечивать минимальное содержание диоксида углерода в зоне дыхания.
(п. А.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

А.2 Нижняя часть защитных лицевых щитков при сварке должна быть сконструирована таким образом, чтобы газообразные вещества, образующиеся в процессе сварки, отводились из зоны дыхания пользователя.
(п. А.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

А.3 Защитные лицевые щитки при сварке, имеющие выпуклую форму, должны позволять каплям металла свободно скатываться при позиции сварки выше головы пользователя.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

А.4 Защитные лицевые щитки при сварке, оборудованные заявленными изготовителем светофильтрами, должны быть хорошо сбалансированы.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

А.5 У защитного лицевого щитка при сварке, например, в шарнире наголовного крепления, должен быть предусмотрен стопорный механизм для предотвращения травмирования горла пользователя при переводе щитка в нижнее положение.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

А.6 Защитный лицевой щиток при сварке должен обладать низкой теплопроводностью.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

А.7 Защитные лицевые щитки при сварке могут быть укомплектованы дополнительными приспособлениями для защиты органа слуха, органов дыхания и для защиты в области шеи.
(п. А.7 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

Приложение Б
(обязательное)

АВТОМАТИЧЕСКИЕ СВАРОЧНЫЕ СВЕТОФИЛЬТРЫ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

Б.1 Технические требования

Б.1.1 Общие требования

Б.1.1.1 Автоматические сварочные светофильтры должны соответствовать требованиям и методам испытаний, приведенным в таблице Б.1. Эти требования следует выполнять для наибольшего градационного шифра, который может быть установлен автоматически (включая ручную настройку) или вручную. Методы испытаний требований приведены в ГОСТ 12.4.309.2 и подразделе Б.3.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

Таблица Б.1

Требования к автоматическим сварочным
светофильтрам и методы их испытаний

Оптический параметр (характеристика)	Требование	Метод испытания
Сферическая рефракция, астигматизм, призматическое действие	По ГОСТ 12.4.253	По ГОСТ 12.4.309.2
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст) Световой коэффициент пропускания
По Б.3.2	По ГОСТ 12.4.309.2	(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)
Отклонение светового коэффициента пропускания По Б.3.3
По ГОСТ 12.4.309.2	(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)	Спектральный коэффициент пропускания
По ГОСТ 12.4.253 По ГОСТ 12.4.309.2
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)	Светорассеяние	По Б.3.6
По ГОСТ 12.4.309.2 (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)
Качество материала и поверхности очкового стекла	По ГОСТ 12.4.253	По ГОСТ 12.4.309.2
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст) Качество материала и поверхности смотрового элемента
По ГОСТ 12.4.253	По ГОСТ 12.4.309.2	(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)
Прочность смотрового элемента, покровных стекол и светофильтров По ГОСТ 12.4.253, но с заменой перечисления б) подпункта на пункт Б.3.6 настоящего стандарта
По ГОСТ 12.4.309.2	(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)	Стойкость к воспламенению
По ГОСТ 12.4.253 По ГОСТ 12.4.309.2
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)		Б.2 Если изготовитель заявляет о соответствии светофильтров требованиям, установленным в подразделах 5.3, 5.4 ГОСТ 12.4.253-2013, СИЗ глаз и лица при сварке также должны соответствовать данным требованиям.
(п. Б.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст) Б.2.1 Исключен с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.
	Б.3 Дополнительные требования	Б.3.1 Требования к отключению питания
Б.3.1.1 При испытании в соответствии с Б.4.1 автоматические сварочные светофильтры должны быть не более чем на девять градационных шифров светлее градационного шифра в состоянии наибольшего затемнения. Б.3.2 Требования к коэффициенту пропускания

Б.3.2.1 Требования по Б.3.2.2 — Б.3.2.4 следует выполнять при измерении коэффициентов пропускания методом по ГОСТ 12.4.309.2 с использованием стандартного источника излучения типа А по ГОСТ 7772.

Б.3.2.2 Минимальный световой коэффициент пропускания в осветленном состоянии должен составлять 0,16% при измерениях при температурах (-5 +/- 2) °C и (55 +/- 2) °C.

Б.3.2.3 Требования к световому коэффициенту пропускания, установленные по ГОСТ 12.4.253, должны относиться для всех состояний \tau_{1} , \tau_{d} и \tau_{2} (см. рисунок 1) автоматических сварочных светофильтров. Измерения проводят при температурах (-5 +/- 2) °C и (55 +/- 2) °C.

Б.3.2.4 Требования к коэффициентам пропускания в ультрафиолетовой и инфракрасной областях спектра, установленные по ГОСТ 12.4.253 для градационного шифра в состоянии наибольшего затемнения, должны относиться также и к другим состояниям. Измерения проводят при температуре (23 +/- 5) °C.

Б.3.2.5 Для сварочных светофильтров с автоматической установкой градационного шифра установка градационного шифра в затемненном состоянии должна удовлетворять следующим требованиям:

а) градационный шифр N(E_{v}) в затемненном состоянии должен зависеть от освещенности E_{v} следующим образом:

N(E_{v}) = 2,93 + 2,25lg(E_{v},\text{лк}) . (Б.1)

Некоторые значения, рассчитанные по формуле (Б.1), приведены в таблице Б.2 в качестве примера для градационных шифров от 8 до 14.

Таблица Б.2

Градационные шифры в затемненном состоянии

Наименование показателя	Градационный шифр в затемненном состоянии N(E_{v})
Градационный шифр N	8	9	10	11	12	13	14
Освещенность E_{v} , лк	180	500	1400	3900	10700	30000	83000

б) градационный шифр, устанавливаемый в зависимости от освещенности передней стороны светофильтра, не должен отличаться более чем на +/- 1 градационный шифр от рассчитанного по формуле (Б.1);

в) диапазон световых коэффициентов пропускания сварочного светофильтра должен быть конструктивно ограничен так, чтобы он не превышал заявленного изготовителем градационного шифра в состоянии наибольшего затемнения;

г) допускается ручная корректировка, позволяющая уменьшить или увеличить автоматически устанавливаемый градационный шифр на одно значение. Контроль осуществляют на минимальном и максимальном значениях градационного шифра;

д) при испытании светофильтра с удвоенной освещенностью по сравнению с рассчитанной по формуле (Б.1) световой коэффициент пропускания должен отвечать градационному шифру в состоянии наибольшего затемнения, заявленному изготовителем.

Б.3.3 Требования к отклонению светового коэффициента пропускания

Б.3.3.1 При измерениях отклонения светового коэффициента пропускания в соответствии с ГОСТ 12.4.309.2 при температуре (23 +/- 5) °C значения отклонений светового коэффициента пропускания P_{1} , P_{2} и P_{3} сварочных светофильтров с переключаемыми градационными шифрами не должны превышать максимальных значений, установленных в таблице Б.3 для присвоенного им класса. Это требование должно выполняться для всех состояний \tau_{1} , \tau_{d} и \tau_{2} (см. рисунок 1).

Таблица Б.3

Классификация сварочных светофильтров по максимальным значениям P_{1} , P_{2} и P_{3}

Световой коэффициент пропускания, %	Максимальное значение P_{1} и P_{2} , %			Максимальное значение P_{3} , %
Световой коэффициент пропускания, %	Класс 1	Класс 2	Класс 3	Класс 1	Класс 2	Класс 3
17,9 — 100	5	10	15	20	20	20
0,44 — 17,9	10	15	20	20	20	20
0,023 — 0,44	15	20	30	20	20	30
0,0012 — 0,023	20	30	40	20	30	40
0,00023 — 0,0012	30	40	60	30	40	60

Б.3.4 Требования к времени переключения

Б.3.4.1 Время переключения для состояния наибольшего затемнения должно соответствовать Б.3.4.2 или Б.3.4.3.

Б.3.4.2 Время переключения следует измерять по Б.5 при температурах (-5 +/- 2) °C и (55 +/- 2) °C. Превышение значений максимального времени переключения, установленных в таблице Б.4, не допускается ни при одной из приведенных температур.

Таблица Б.4

Значения максимального времени переключения

Градационный шифр в затемненном состоянии	Градационный шифр в осветленном состоянии
	1,7	2	2,5	3	4	5	6
	Максимальное время переключения, мс
7	300	400	500	700	1000	-	-
8	100	150	200	300	500	1000	-
9	40	50	70	100	200	400	700
10	20	20	30	40	70	100	300
11	6	7	10	15	30	50	100
12	2	3	4	5	10	20	40
13	0,8	1	1,5	2	4	7	10
14	0,3	0,4	0,5	0,7	1	3	5
15	0,10	0,15	0,2	0,3	0,5	1	2
16	0,04	0,05	0,07	0,1	0,2	0,4	0,7
Примечания 1 В основу значений, приведенных в таблице Б.4, положена полусекундная продолжительность ослепляющей яркости при возникновении сварочной дуги. 2 Знак «-» означает, что требование отсутствует.

Б.3.4.3 Время переключения следует измерять по Б.5 при температурах (10 +/- 2) °C и (55 +/- 2) °C. Превышение значений максимального времени переключения, установленных в таблице Б.4, не допускается ни при одной из приведенных температур.

Б.3.5 Требования к ручному управлению градационным шифром в затемненном состоянии

Б.3.5.1 При ручном управлении градационным шифром в затемненном состоянии средство управления должно отвечать следующим требованиям:

а) для каждого положения средства управления должна быть предусмотрена цифровая индикация градационного шифра;

б) при освещенности светофильтра (10^{4} \pm 10^{3})\text{лк} градационные шифры в затемненном состоянии и в состоянии наибольшего затемнения ( \tau_{d} и \tau_{2} ) не должны отличаться более чем на +/- 1 установленного значения;

в) при превышении диапазона управления пяти градационных шифров диапазон управления должен быть разделен на два поддиапазона с раздельными средствами управления. Каждое средство управления должно регулироваться в пределах поддиапазона, не превышающего пяти градационных шифров. В автоматических сварочных светофильтрах с ручным управлением общий диапазон градационных шифров не должен превышать семи, включая допуск по перечислению б) и требование по перечислению д) Б.3.2.5.

Б.3.6 Требования к светорассеянию

Б.3.6.1 Светорассеяние следует измерять методом по ГОСТ 12.4.309.2.

По наибольшему значению показателя светорассеяния в осветленном или затемненном состоянии сварочному светофильтру должен быть присвоен класс по светорассеянию согласно таблице Б.5.

Таблица Б.5

Присвоение классов по светорассеянию

Класс по светорассеянию	Наибольшее значение показателя светорассеяния, [кд/(м2·лк)]
1	1,0
2	2,0
3	3,0

Б.3.7 Требования к угловой зависимости светового коэффициента пропускания

Б.3.7.1 Световой коэффициент пропускания измеряют по нормали к светофильтру и под углами падения до +/- 15° от нормали, с тем чтобы определить наибольшее и наименьшее значения светового коэффициента пропускания. Вычисляют отношения значений светового коэффициента пропускания, измеренные при любых углах падения до +/- 15° от нормали к светофильтру, и отношения значений светового коэффициента пропускания при нормальном падении. Вычисляют обратные величины этих отношений. Наибольшие значения этих отношений и их обратных величин определяют класс угловой зависимости светового коэффициента пропускания, приведенного в таблице Б.6.

Светофильтры должны соответствовать как минимум классу 3, установленному в таблице Б.6.

Таблица Б.6

Угловая зависимость светового коэффициента пропускания

Класс угловой зависимости светового коэффициента пропускания	Наибольшее значение светового коэффициента пропускания
1	2,68 (отвечает одному градационному шифру)
2	7,20 (отвечает двум градационным шифрам)
3	19,31 (отвечает трем градационным шифрам)

После этого измеряют световой коэффициент пропускания перпендикулярно светофильтру и при углах падения от +/- 15° до +/- 30° от нормали, чтобы определить максимальный световой коэффициент пропускания. Затем рассчитывают отношение максимального значения светового коэффициента пропускания, измеренного при любом угле падения от +/- 15° до +/- 30° от нормали к поверхности светофильтра, к значению светового коэффициента пропускания, измеренного при нормальном падении. Это отношение не должно превышать 138,95 (отвечает 5 градационным шифрам).

Б.3.8 Требования к спектральной чувствительности сварочных светофильтров с автоматической установкой градационных шифров

Б.3.8.1 Максимальная спектральная чувствительность сварочных светофильтров с автоматической установкой градационных шифров должна находиться на длине волны (555 +/- 75) нм, а полная ширина полосы на половине максимального значения кривой спектральной чувствительности должна быть между длинами волн 50 и 200 нм.

Примечание — Спектральная чувствительность должна находиться ближе к кривой чувствительности глаза V(\lambda) .

Б.3.9 Требования к зоне обзора

Минимальные размеры зоны обзора для защитных лицевых щитков при сварке должны составлять: 90 мм по горизонтали на 35 мм по вертикали.

Примечание — Защитные лицевые щитки при сварке могут не соответствовать требованиям к полю зрения, установленным в ГОСТ 12.4.253.

Б.4 Испытание на отключение питания

Б.4.1 Измеряют световой коэффициент пропускания по ГОСТ 12.4.253 в состоянии наибольшего затемнения светофильтра. Отключают источники питания. Повторяют измерения светового коэффициента пропускания.

Б.4.2 Оценивают результат по Б.3.1.1.

Б.5 Измерение времени переключения

Б.5.1 Требования к средствам измерения, испытательному и вспомогательному оборудованию

Б.5.1.1 В качестве переключающего источника света применяют источник, состоящий из ксеноновой лампы высокого давления, создающей освещенность (5 \pm 0,5) \cdot 10^{3}\text{лк} на испытуемом образце.

Б.5.1.2 Высокоскоростным оптическим затвором служит устройство, способное включать переключающий источник света со скоростью, отвечающей требованиям Б.5.2.1.

Б.5.1.3 В качестве источника света для измерения светового коэффициента пропускания применяют стандартный источник типа А по ГОСТ 7721.

Б.5.1.4 Светоприемник и регистрирующая аппаратура должны воспринимать и регистрировать свет от источника типа А, проходящий через сварочный светофильтр.

Б.5.2 Требования к подготовке и проведению испытаний

Б.5.2.1 Проверяют, чтобы при включении светового пучка высокоскоростным затвором время возрастания света от 10% до 90%, пропущенного затвором, не превышало 10% времени переключения градационных шифров при измеряемой разности (см. таблицу Б.4).

Б.5.2.2 Испытуемый образец выдерживают при испытательной температуре по Б.3.4.2 не менее 2 ч до испытания и в ходе испытания.

Б.5.2.3 Источник света по Б.5.1.3 и испытуемый образец устанавливают таким образом, чтобы плоскость образца располагалась под углом (90 +/- 5)° к пучку излучения источника света.

Б.5.2.4 При включенном переключающем источнике света по Б.5.1.1 включают высокоскоростной затвор так, чтобы он пропустил свет к испытуемому образцу, переключив тем самым образец в состояние наибольшего затемнения. Регистрируют измерительный свет, прошедший через испытуемый образец во время периода переключения.

Б.5.3 Обработка результатов измерения

Б.5.3.1 Время переключения t_{s} рассчитывают по формуле (2), принимая за t = 0 момент, когда освещенность образца достигает уровня от 40% до 60% величины освещенности, приведенной в Б.5.1.1.

Б.6 Измерение установки градационных шифров

Б.6.1 Требования к испытательному оборудованию

Б.6.1.1 В качестве источника излучения, создающего переменную освещенность, применяют ксеноновую лампу высокого давления по Б.5.1.

Б.6.2 Требования к проведению измерения установки градационного шифра

Б.6.2.1 Источник света по Б.6.1.1 и испытуемый образец устанавливают таким образом, чтобы плоскость поля светоприемника при образце располагалась под углом (90 +/- 10)° к световому пучку, включая его расходимость.

Б.6.2.2 Определяют световой коэффициент пропускания при освещенности, применимой для градационных шифров в соответствии с формулой Б.1 и, соответственно, таблицей Б.2, в пределах интервала, заданного изготовителем. Допуск на величины освещенности должен быть +/- 10%. Осуществляют измерения при температурах (-5 +/- 2) °C и (55 +/- 2) °C и проверяют выполнение требования Б.3.2.5, перечисление б).

Б.6.2.3 Определяют световой коэффициент пропускания при температуре (23 +/- 5) °C и при освещенности, применимой для градационных шифров в соответствии с формулой Б.1 и, соответственно, таблицей Б.2, в пределах интервала, заданного изготовителем. Допуск на величины освещенности должен быть +/- 10%. По световому коэффициенту пропускания рассчитывают градационный шифр. Строят график градационных шифров в зависимости от освещенности и проверяют выполнение требования Б.3.2.5, перечисление а).

Б.6.2.4 При удвоенном значении освещенности, применимой для градационного шифра в состоянии наибольшего затемнения, проверяют, попадает ли световой коэффициент пропускания светофильтра в интервал, определяемый градационным шифром в состоянии наибольшего затемнения. Измерения проводят при температуре (23 +/- 5) °C и проверяют выполнение требования Б.3.2.5, перечисления в) и д).

Примечание — «Градационный шифр в состоянии наибольшего затемнения» означает наивысший градационный шифр, заданный изготовителем.

Б.7 Определение спектральной чувствительности

Б.7.1 Общие требования

Б.7.1.1 Определение спектральной чувствительности проводят методами по Б.7.2 и Б.7.3 с использованием монохроматического излучения.

Б.7.1.2 Допускается использовать любой из приведенных методов.

Б.7.1.3 Определение спектральной чувствительности следует проводить при температуре (23 +/- 5) °C.

Б.7.1.4 Источник света для определения установки градационного шифра и испытуемый образец располагают таким образом, чтобы площадь поля светоприемника была облучена световым пучком с яркостью в интервале автоматических установок градационных шифров.

Б.7.2 Метод с использованием монохроматического излучения

Б.7.2.1 Светоприемник автоматической установки градационных шифров облучают излучением на длине волны между 400 и 900 нм со спектральной полосой пропускания не более 50 нм по ширине и определяют освещенность светоприемника (Вт/м2).

Б.7.2.2 Снижают освещенность до самого низкого градационного шифра из установленного диапазона градационных шифров затемненного состояния светофильтра.

Б.7.2.3 Обратная величина этих значений освещенности дает, как определено в Б.6.2.3, кривую спектральной чувствительности в функции длины волны.

Б.7.3 Метод с использованием узкополосных светофильтров

Б.7.3.1 Светоприемник автоматической установки шкальных номеров облучают источником излучения по Б.7.1.4 и определяют освещенность E_{e} , Вт/м2, с помощью светоприемника с чувствительностью в интервале длин волн от 400 до 1000 нм.

Б.7.3.2 Между источником излучения и светоприемником вводят узкополосные светофильтры с длинами волн между 400 и 900 нм. В интервале между 450 и 650 нм спектральная полоса пропускания различных светофильтров должна составлять 25 нм.

Б.7.3.3 Для каждого узкополосного светофильтра определяют освещенность E_{e} , Вт/м2, и градационный шифр в затемненном состоянии N, установленный сварочным светофильтром.

Б.7.3.4 Для двух соседних длин волн узкополосных светофильтров измеренные значения освещенности будут E_{e1} и E_{e2} , а градационные шифры в затемненном состоянии, установленные сварочным светофильтром, — N_{1} и N_{2} . Рассчитывают разность освещенностей по формуле

\Delta E_{e} = E_{e1} - E_{e2} . (Б.2)

Б.7.3.5 На графике согласно Б.6.2.3 определяют значения освещенностей E_{v1} и E_{v2} , отвечающие градационным шифрам N_{1} и N_{2} , и рассчитывают разность освещенностей по формуле

\Delta E_{v} = E_{v1} - E_{v2} . (Б.3)

Б.7.3.6 Отношение \Delta E_{v}/\Delta E_{e} пропорционально спектральной чувствительности на средней длине волны двух соседних узкополосных светофильтров.

Б.8 Определение угловой зависимости светового коэффициента пропускания

Б.8.1 Общие требования

Б.8.1.1 Световой коэффициент пропускания определяют в геометрическом центре образца при градационных шифрах, отвечающих промежуточным значениям градационных шифров в затемненном состоянии и градационным шифрам в состоянии наибольшего затемнения, для углов падения на поверхность светофильтра до 15° от нормали при всех азимутах.

Б.8.1.2 Измерения осуществляют при температуре (23 +/- 5) °C с использованием неполяризованного пучка света диаметром не более 5 мм от источника света типа А.

Б.8.1.3 На поляризацию, присутствующую в испытательном оборудовании, вносят поправки.

Б.8.1.4 Рассчитывают наибольшее отношение значений светового коэффициента пропускания, измеренных при любых углах падения в интервале +/- 15° относительно нормали к светофильтру, к значениям светового коэффициента пропускания при нормальном падении (или обратную величину отношения в зависимости от того, какая из величин больше).

Б.9 Порядок испытаний для типового контроля автоматических сварочных светофильтров

Б.9.1 Необходимое число образцов испытаний для типового контроля и порядок проведения отдельных испытаний автоматических сварочных светофильтров приведены в таблице Б.7.

Таблица Б.7

Порядок испытаний для типового контроля

Порядок испытаний	Требование	Обозначение пунктов и таблиц по настоящему стандарту и ГОСТ 12.4.253	Число образцов
			1 — 6				7 — 9		10 — 17	18
			LS	DS	IS	LDS	LS	DS	10 — 17	18
1 Ручной контроль
Б.3.5.1 а); с)	+								2	Маркировка
Б.10	+								3	Качество материала и поверхности
ГОСТ 12.4.253	+								(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022	№ 1220-ст)
4 Световой коэффициент пропускания при 23 °C ГОСТ 12.4.253
+	+							(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022	№ 1220-ст)	5
Светорассеяние ГОСТ 12.4.253, Б.3.6 +
+	+	+	+	+			(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022	№ 1220-ст)	6	Неравномерность светового коэффициента пропускания при 23 °C
Б.3.3 + +
+	+					7	Спектральный коэффициент пропускания при 23 °C	Б.3.2.1, Б.3.2.4	+
						8	Спектральный коэффициент пропускания при 23 °C	ГОСТ 12.4.253	+	+
						(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022	№ 1220-ст)	9	Угловая зависимость светового коэффициента пропускания при 23 °C	Б.3.7
+ +
+					10	Установка градационного шифра при 23 °C	Б.3.2.5		+	+
+					11	Спектральная чувствительность установки градационного шифра при 23 °C	Б.3.8		В зависимости от метода испытания
			12	Рефракция			Таблица Б.1	+
					13	Световой коэффициент пропускания при минус 5 °C	Б.3.2.2, Б.3.2.3, Б.3.2.5, Б.3.5 б)	+	+	+
+
			14	Время переключения при минус 5 °C	Б.3.4.1		+
			15	Световой коэффициент пропускания при 10 °C	Б.3.2.2, Б.3.2.3, Б.3.2.5, Б.3.5 б)	а	а	а	а
			16	Время переключения при 10 °C	Б.3.4.3		а
			17	Световой коэффициент пропускания при 55 °C	Б.3.2.2, Б.3.2.3, Б.3.2.5, Б.3.5 б)	+	+	+	+
			18	Время переключения при 55 °C	Б.3.4.3		+
			19	Устойчивость к УФ излучению при 23 °C	ГОСТ 12.4.253					+
+			(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022	№ 1220-ст)	20	Прочность конструкции	ГОСТ 12.4.253
+
	(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022	№ 1220-ст)	21	Устойчивость к воспламенению	ГОСТ 12.4.253
+
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022	№ 1220-ст)	22	Отключение питания	Б.3.1
+
23	Частные требования	Б.2	Для проверки частных требований допускается использовать дополнительные образцы	Примечания	1 Буквенные обозначения:	LS — осветленное состояние;	LDS — одно из промежуточных значений затемненного состояния (ближе к осветленному состоянию, см. рисунок 1);	IS — одно из промежуточных значений затемненного состояния (ближе к состоянию наибольшего затемнения, см. рисунок 1);	DS — состояние наибольшего затемнения (см. рисунок 1);	а — только если не выполняются требования при минус 5 °C.
2 Допускается изменять порядок испытаний.	(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)		Б.10 Маркировка
Б.10.1 Общие требования Б.10.1.1. Требования к маркировке автоматических сварочных светофильтров — по ГОСТ 12.4.253 с дополнениями и уточнениями, изложенными в настоящем разделе. (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст) Б.10.2 Автоматические сварочные светофильтры и автоматические сварочные светофильтры с ручной установкой градационных шифров Б.10.2.1 Вместо единственного градационного шифра следует указывать градационный шифр в осветленном состоянии и наименьший промежуточный градационный шифр в затемненном состоянии, разделенные косой дробью. В случаях, когда затемненное состояние регулируется вручную, границы интервала достижимых градационных шифров следует маркировать через дефис. Б.10.2.2 За обозначением оптического класса, как установлено в ГОСТ 12.4.253, должен следовать класс по светорассеянию, класс неравномерности светового коэффициента пропускания и класс угловой зависимости светового коэффициента пропускания, разделенные косыми дробными чертами, например, 1/3/2/2. (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст) Примеры условных обозначений маркировки:

а) простое устройство с одним осветленным и одним затемненным состояниями: 5/11;

б) устройство с одним осветленным состоянием (4) и ручной установкой затемненного состояния в одном диапазоне (9 — 11/3): 4/9 — 13;

в) устройство с одним осветленным состоянием (4) и ручной установкой затемненного состояния в двух диапазонах (5 — 7) и (10 — 13): 4/5 — 7/10 — 13.

4 / 9 -13 X 1 / 3 / 2 / 2 /

Градационный шифр в осветленном состоянии
Градационный шифр в затемненном состоянии
Градационный шифр в состоянии наибольшего затемнения
Обозначение изготовителя
Оптический класс
Класс по светорассеянию
Класс неравномерности светового коэффициента пропускания
Класс угловой зависимости светового коэффициента пропускания (факультативно)
Номер настоящего стандарта

Б.10.2.3 Там, где это применимо, должны быть добавлены буквенные обозначения соответствия частным требованиям: специальным и дополнительным по ГОСТ 12.4.253. Если выполнены требования Б.3.4.2, то дальнейшая маркировка не требуется.

Если выполнены требования Б.3.4.3, но не удовлетворяются требования Б.3.4.2, то должна быть нанесена предупредительная надпись: «Не использовать при температуре ниже 10 °C».

Б.10.3 Сварочные светофильтры с автоматической установкой градационных шифров

Б.10.3.1 Вместо единственного градационного шифра следует указывать градационный шифр в осветленном состоянии и градационный шифр в затемненном состоянии через косую дробь. Градационный шифр в состоянии наибольшего затемнения маркируют, отделяя его символом «<».

Б.10.3.2 В случае светофильтров с ручной корректировкой после градационного шифра в состоянии наибольшего затемнения должна быть добавлена буква «М».

Б.10.3.3 За обозначением оптического класса, как установлено ГОСТ 12.4.253, должен следовать класс по светорассеянию, класс неравномерности светового коэффициента пропускания и класс угловой зависимости светового коэффициента пропускания, разделенные косыми дробными чертами, например, 1/3/2/1.

Схема полной маркировки:

4 / 9 < 13 М X 1 / 3 / 2 / 1 /

Осветленное состояние
Градационный шифр в затемненном состоянии
Градационный шифр в состоянии наибольшего затемнения
Ручная корректировка (факультативно)
Обозначение изготовителя
Оптический класс
Класс по светорассеянию
Класс неравномерности светового коэффициента пропускания
Класс угловой зависимости светового коэффициента пропускания (факультативно)
Номер настоящего стандарта

Б.10.3.4 Там, где это применимо, должны быть добавлены буквенные обозначения соответствия частным требованиям: специальным и дополнительным по ГОСТ 12.4.253.

Б.10.3.5 Если выполнены требования Б.3.4.2, то дальнейшая маркировка не требуется.

Б.10.3.6 Если выполнены требования Б.3.4.3, но не удовлетворяются требования Б.3.4.2, то должна быть нанесена предупредительная надпись: «Не использовать при температуре ниже 10 °C».

Б.11 Информация, предоставляемая изготовителем

Б.11.1 Каждый сварочный светофильтр должен сопровождаться инструкцией к пользованию, как установлено в ГОСТ 12.4.253, вместе со следующей дополнительной информацией:

а) видами процессов сварки/резки, для которых пригоден светофильтр;

б) информацией о том, как распознать выход из строя;

в) информацией о периодичности замены составных частей или всего светофильтра;

г) в случаях, когда устройство не отвечает требованиям к эксплуатационным характеристикам при минус 5 °C (см. 4.3.4), — предупреждением о том, что его не следует использовать при температуре ниже 10 °C;

д) предупреждением о том, что датчики должны находиться в чистом состоянии и не заслоняться;

е) с указанием его наименьшего и наибольшего градационных шифров при нулевом положении корректировки для автоматических сварочных светофильтров с ручной корректировкой;

ж) любыми дополнительными и специальными требованиями, приведенными в ГОСТ 12.4.253, которым удовлетворяет светофильтр (например, защита от высокоскоростных частиц).

Приложение В (справочное)

РУКОВОДСТВО ПО ВЫБОРУ И ПРИМЕНЕНИЮ СВЕТОФИЛЬТРОВ ДЛЯ СИЗ ГЛАЗ И ЛИЦА ПРИ СВАРКЕ (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

В.1 Общие положения

Для индивидуальной защиты пользователя светофильтр должен быть смонтирован в соответствующем средстве защиты. Типы защитных средств описаны в 4.2 настоящего стандарта.

На выбор градационного шифра защитного светофильтра для сварки и аналогичных процессов влияют многие факторы:

для газосварки и аналогичных процессов, например пайки-сварки, данный стандарт ориентируется на расход газа в горелке;
для дуговой сварки, воздушно-дуговой строжки и резки плазменной струей величина тока служит важнейшим фактором для осуществления максимально точного выбора.

Кроме того, при дуговой сварке следует также учитывать вид дуги и состав основного металла.

Прочие параметры оказывают важное влияние, но их воздействие бывает трудно оценить. Ими, в частности, являются:

- положение пользователя по отношению к пламени или дуге. Например, в зависимости от того, наклоняется ли пользователь над рабочим полем или осуществляет работу на расстоянии вытянутой руки, может потребоваться корректировка не менее чем на один градационный шифр;

местное освещение;
человеческий фактор.

По таким различным причинам в настоящем стандарте приведены только те градационные шифры, для которых многократный практический опыт показал их пригодность для индивидуальной защиты пользователей с нормальным зрением, проводящих работу указанного вида в нормальных условиях.

Градационный шифр подлежащего применению светофильтра можно определить по таблицам на пересечении столбца, отвечающего расходу газа или току, и строки, характеризующей проводимую работу.

Эти таблицы справедливы для усредненных условий работы, при которых расстояние от глаз пользователя до зеркала расплавленного металла — не более 50 см, а средняя освещенность составляет 100 лк.

В.2 Градационные шифры для использования при газовой сварке и пайке-сварке

В.2.1 Градационные шифры для использования при газовой сварке и пайке-сварке приведены в таблице В.1.

Таблица В.1

Градационные шифры <а> для использования

при газовой сварке и пайке-сварке

Вид работы	q < 70	70 < q <= 200	200 < q <= 800	q > 800
Сварка и пайка-сварка	4	5	6	7
<а> В зависимости от условий эксплуатации допускается использовать ближайший больший или ближайший меньший градационный шифр. Примечание — q - расход ацетилена, л/час.

В.3 Градационные шифры для использования при кислородной резке

В.3.1 Градационные шифры для использования при кислородной резке приведены в таблице В.2.

Таблица В.2

Градационные шифры <а> для использования при кислородной резке

Вид работы	900 <= q <= 2000	2000 < q <= 4000	4000 < q <= 8000
Кислородная резка	5	6	7
<а> В зависимости от условий эксплуатации допускается использовать ближайший больший или ближайший меньший градационный шифр. Примечание — q - расход ацетилена, л/час.

В.4 Градационные шифры для использования при плазменной резке

Градационные шифры для использования при плазменной резке с отслеживанием линии реза на обрабатываемой детали приведены в таблице В.3.

Таблица В.3

Рекомендуемое применение различных градационных

шифров для электродуговой сварки

Процесс	Ток, А
	15	6		10	15		30		40		60			70		100		125		150		175		200		225		250		300		350		400		450		500	600
Электроды с покрытием	8											9					10				11				12						13						14
Дуговая сварка в среде активного газа	8														9		10				11						12								13					14
Дуговая сварка вольфрамовым электродом в среде инертного газа	8							9							10				11						12						13
Дуговая сварка тяжелых металлов в среде инертного газа	9																		10				11						12				13				14
Дуговая сварка легких сплавов в среде инертного газа	10																						11				12				13				14
Воздушно-дуговая строжка	10																						11		12				13				14				15
Плазменная резка	9																		10		11		12				13
Плазменно-дуговая электросварка	4		5			6				7			8				9		10				11				12
Примечание — Термин «тяжелые металлы» относится к сталям, легированным сталям, меди и ее сплавам и др.

В.5 Градационные шифры для использования при электродуговой сварке или воздушно-дуговой строжке

Градационные шифры для использования при электродуговой сварке или воздушно-дуговой строжке приведены в таблице В.3.

Воздушно-дуговая строжка обозначает использование угольного электрода со струей сжатого воздуха для удаления расплавленного металла.

В.6 Градационные шифры светофильтров для использования помощниками пользователей

В.5.1 Необходимо, чтобы помощники пользователей и другие лица, находящиеся в зоне проведения сварочных работ, были защищены. Для этой цели следует применять светофильтры с градационными шифрами от 1,2 до 4. Однако, если это обусловлено уровнем риска, следует применять светофильтры с более высокими градационными шифрами. Особенно в случае, когда помощник пользователя находится на таком же расстоянии от дуги, что и сам пользователь, оба лица должны применять светофильтры с одинаковыми градационными шифрами.

Примечания

1 Для градационных шифров, отвечающих условиям работы, установленным в таблицах В.1, В.2 и В.3, важна достаточная защита в ультрафиолетовой и инфракрасной областях. Применение более высоких градационных шифров не обязательно обеспечит лучшую защиту и, напротив, проявит недостатки, описанные в примечании 3.

2 Если применение светофильтров, подобранных по таблицам, вызывает чувство дискомфорта пользователя, то следует проверить условия работы и зрение пользователя.

3 Может оказаться вредным использование светофильтров со слишком высокими градационными шифрами (слишком затемненных), так как это вынудит пользователя приблизиться к источнику излучения и вдыхать вредные дымы.

4 Для работ, проводимых на открытом воздухе при сильном естественном освещении, допускается применять защитный светофильтр на один градационный шифр выше.

Приложение Г (справочное)

СООТВЕТСТВИЕ ТРЕБОВАНИЙ НАСТОЯЩЕГО СТАНДАРТА ТРЕБОВАНИЯМ ДИРЕКТИВЫ ЕС 89/686/ЕЕС (ПРИЛОЖЕНИЕ II), EN 175 И EN 379

Приложение Г исключено с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

Приложение Д

(справочное)

СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА СО СТРУКТУРАМИ ПРИМЕНЕННЫХ В НЕМ ЕВРОПЕЙСКИХ РЕГИОНАЛЬНЫХ СТАНДАРТОВ

Приложение Д исключено с 01.07.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.10.2022 № 1220-ст.

БИБЛИОГРАФИЯ

(раздел в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)

[1]	Технический регламент Таможенного союза ТР ТС 019/2011	О безопасности средств индивидуальной защиты

	УДК 614.89:006.354
МКС 13.340.20
Ключевые слова: СИЗ глаз и лица при сварке, защитные очки при сварке, защитные лицевые щитки при сварке, автоматические сварочные светофильтры, технические условия, методы испытаний, маркировка (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.10.2022 № 1220-ст)
