ГОСТ 12.4.183-91. Государственный стандарт Союза ССР. Система стандартов безопасности труда. Материалы для средств защиты рук. Технические требования
(утв. Постановлением Госстандарта СССР от 27.06.1991 № 1089)
Внимание
Документ утратил силу на территории Российской Федерации с 01.10.2024 в части приложения 2 в связи с изданием Приказа Росстандарта от 20.09.2023 № 892-ст. Взамен введен в действие ГОСТ 12.4.118-2023. Документ утратил силу на территории Российской Федерации с 01.10.2024 в части приложения 2 в связи с изданием Приказа Росстандарта от 20.09.2023 № 892-ст. Взамен введен в действие ГОСТ 12.4.118-2023. Отдельные положения данного документа включены в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (Приказ Росстандарта от 14.07.2020 № 1190). Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов (п. п. 11, 262), а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 03.03.2020 № 30). Отдельные положения данного документа включены в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (Приказ Росстандарта от 03.06.2019 № 1317). Отдельные положения данного документа включены в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (Приказ Росстандарта от 17.04.2019 № 832). Отдельные положения данного документа включены в Перечень стандартов (п. п. 11, 249), в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) и в Перечень документов в области стандартизации (п. п. 123, 143), содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 09.12.2011 № 878). Документ введен в действие с 01.01.1993.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 12.4.183-91"]:::doc click n0 "https://bukva.ai/docs/gost-12-4-183-91" "ГОСТ 12.4.183-91. Государственный стандарт Союза ССР. Система стандартов безопасности труда. Материалы для средств защиты рук. Технические требования (утв. Постановлением Госстанда" n1["ГОСТ 12.4.118-2023"]:::doc n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Постановлением Госстандарта СССР от 27 июня 1991 г. № 1089
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
МАТЕРИАЛЫ ДЛЯ СРЕДСТВ ЗАЩИТЫ РУК
System of safety standards. Materials for means of hands protection. Specifications
1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Всесоюзным центральным научно-исследовательским институтом охраны труда.
Разработчики: М.Л. Брайнина (руководитель темы); В.В. Шаркова; И.С. Новожилова; Л.П. Климова; С.Л. Степанова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.06.1991 № 1089.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта, приложения |
|---|---|
| ГОСТ 9.030-74 | 2.1 |
| ГОСТ 12.4.049-78 | 2.1 |
| ГОСТ 12.4.052-78 | 2.1 |
| ГОСТ 12.4.118-82 | 2.1 |
| ГОСТ 12.4.141-84 | 2.1 |
| ГОСТ 12.4.143-84 | 2.1 |
| ГОСТ 12.4.167-85 | 2.1 |
| ГОСТ 262-79 | 2.1 |
| ГОСТ 270-75 | 2.1 |
| ГОСТ 938.0-75 | Приложение 2 |
| ГОСТ 938.14-70 | Приложение 2 |
| ГОСТ 3811-72 | 2.1 |
| ГОСТ 3813-72 | 2.1 |
| ГОСТ 3816-81 | 2.1 |
| ГОСТ 6102-78 | 2.1 |
| ГОСТ 8845-87 | 2.1 |
| ГОСТ 8846-87 | 2.1 |
| ГОСТ 8847-85 | 2.1 |
| ГОСТ 8975-75 | 2.1 |
| ГОСТ 8977-74 | 2.1 |
| ГОСТ 8978-75 | 2.1 |
| ГОСТ 10681-75 | Приложения 1, 2 |
| ГОСТ 11209-85 | 2.1 |
| ГОСТ 12023-66 | 2.1 |
| ГОСТ 12088-77 | 2.1 |
| ГОСТ 12580-78 | 2.1 |
| ГОСТ 12739-85 | 2.1 |
| ГОСТ 15162-82 | 2.1 |
| ГОСТ 15898-70 | 2.1 |
| ГОСТ 15902.1-80 | 2.1 |
| ГОСТ 15902.2-79 | 2.1 |
| ГОСТ 15902.3-79 | 2.1 |
| ГОСТ 15967-70 | 2.1 |
| ГОСТ 17035-86 | 2.1 |
| ГОСТ 17074-71 | 2.1 |
| ГОСТ 17316-71 | 2.1; Приложение 2 |
| ГОСТ 17317-88 | 2.1 |
| ГОСТ 20566-75 | Приложения 1, 2 |
| ГОСТ 21353-75 | 2.1 |
Настоящий стандарт распространяется на ткани различного сырьевого состава, искусственные и натуральные кожи, пленочные полимерные материалы, трикотажные и нетканые холстопрошивные полотна, асбестовые ткани (далее — материалы), предназначенные для изготовления средств защиты рук на производстве, и устанавливает общие технические требования к ним.
Требования стандарта являются обязательными.
1. НАЗНАЧЕНИЕ МАТЕРИАЛОВ
1.1. Материалы должны соответствовать требованиям настоящего стандарта и нормативно-технической документации.
1.2. Материалы должны обеспечивать защиту от воздействия опасных и вредных производственных факторов в соответствии с табл. 1 - 7 и не оказывать вредного воздействия на кожу рук работающих.
| Наименование показателя | Нормы для группы защиты | |||||||||||
| от механических воздействий | от повышенных температур | от пониженных температур | от нетоксичной пыли | метод испытаний | ||||||||
| истирания | проколов | порезов | вибрации | теплового излучения | искр, брызг, расплавленного металла, окалины | контакта с нагретыми поверхностями от 45 до 100 °C | контакта с нагретыми поверхностями от 100 до 400 °C | мелкодисперсной пыли | крупнодисперсной пыли | |||
| 1. Поверхностная плотность, г/м2, не более | 650 | 650 | 650 | 470 | 800 | 730 | 800 | 800 | 800 | 410 | 460 | ГОСТ 3811 |
| 2. Разрывная нагрузка, Н, не менее: | ||||||||||||
| по основе по утку | 300 400 | 670 450 | 1000 600 | 600 600 | 530 470 | 1200 850 | 520 420 | 490 410 | 520 380 | 1200 630 | 440 310 | ГОСТ 3813 |
| 3. Стойкость к истиранию, циклы, не менее | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ГОСТ 15967, смена водостойкой шкурки после 1000 циклов истирающих воздействий |
| 4. Жесткость, сН, не более | 27 | 27 | 27 | 27 | 16 | 27 | 27 | 16 | 16 | 16 | 16 | ГОСТ 8977, размер образца 20 x 95 мм |
| 5. Осыпаемость, | 40 | 40 | 40 | 40 | 40 | 40 <*> | 40 | 40 <*> | 40 | 40 | 40 | Приложение 1 |
| Н, не менее | <*> | |||||||||||
| 6. Изменение линейных размеров после мокрой обработки, %, не более | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ГОСТ 12.4.049 |
| 7. Гигроскопичность, %, не менее | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ГОСТ 3816 |
| 8. Стойкость к проколу, Н, не менее | - | 13 | - | - | - | - | - | - | - | - | - | Приложение 2 |
| 9. Сопротивление порезу, | - | - | 2 | - | - | - | - | - | - | - | - | ГОСТ 12.4.141 |
| Н/мм, не менее | ||||||||||||
| 10. Огнестойкость, с | - | - | - | - | 30 | 30 | - | - | - | - | - | ГОСТ 11209 |
| 11. Стойкость к прожиганию, с, не менее | - | - | - | - | - | 50 | - | 3 | - | - | - | ГОСТ 12.4.052 |
<*> Кроме шерстяных и полушерстяных тканей.
Показатели качества искусственных кож
| Наименование показателя | Норма для группы защиты | Метод испытания | |||||
| от механических воздействий: истирания, проколов, порезов, вибрации; от нетоксичной пыли: крупнодисперсной, мелкодисперсной; от пониженных температур | от повышенных температур | от растворов кислот концентрации от 20 до 50% (по серной к-те) и щелочей концентрации до 20% (по гидроокиси натрия) | от нефти, нефтепродуктов, масел и жиров | ||||
| теплового излучения | открытого пламени | искр, брызг расплавленного металла, окалины | |||||
| 1. Стойкость к истиранию, циклы, не менее | 1600 | 1600 | 1600 | 1600 | - | - | ГОСТ 15967, смена водостойкой шкурки после 1000 циклов истирающих воздействий |
| 2. Сопротивление раздиранию, | - | - | 35 | 35 | 24 | 10 | ГОСТ 17074 |
| Н, не менее: | |||||||
| в продольном направлении | - | 18 | - | - | - | - | |
| в поперечном направлении: | - | 30 | - | - | - | - | |
| низкой прочности | 10 — 20 | ||||||
| средней прочности | 20 — 50 | ||||||
| высокой прочности, не менее | 50 | ||||||
| 3. Жесткость, сН, не более | 12 | 24 | 24 | 24 | 20 | 30 | ГОСТ 8977 |
| 4. Стойкость к проколу, Н, не менее | 22 | - | - | - | - | 30 | ГОСТ 12.4.118 |
| 5. Сопротивление порезу, | 6 | - | - | - | - | - | ГОСТ 12.4.141 |
| Н/мм, не менее | |||||||
| 6. Морозостойкость, °C: | ГОСТ 15162 | ||||||
| высокая средняя умеренная | Ниже -60 От -30 до -60 До -30 | - | - | - | - | - | |
| 7. Устойчивость к многократному изгибу, тыс. циклов, не менее | 300 | 200 | 200 | 200 | - | - | ГОСТ 8978 |
| 8. Прочность связи пленочного покрытия с основой, Н/мм, не менее | 0,98 | - | - | - | - | 0,6 | ГОСТ 17317 |
| 9. Усадка после намокания и высушивания, %, не более | 3 | - | - | - | - | - | ГОСТ 8972 |
| 10. Намокаемость со стороны покрытия, % | 0 | - | - | - | - | - | ГОСТ 8972 |
| 11. Огнеупорность (огнестойкость), с, не менее | - | - | 30 | - | - | - | ГОСТ 15898 |
| 12. Слипание покрытия, кПа | - | - | 0 | 0 | - | - | ГОСТ 8975 |
| 13. Стойкость к прожиганию, с, не менее | - | - | - | 50 | - | - | ГОСТ 12.4.052 |
| 14. Разрывная нагрузка, Н: | 350 | 350 | ГОСТ 17316 | ||||
| в продольном направлении, не менее | - | 290 | 290 | 290 | |||
| в поперечном направлении низкой прочности | - 350 | 270 | 270 | 270 | - | - | - |
| средней прочности | 350 — 1000 | - | - | - | - | - | |
| высокой прочности, не менее | 1000 | ||||||
| 15. Удлинение при разрыве, %, не более | 55 | 55 | 55 | 55 | 15 | 15 | ГОСТ 17316 |
| 16. Изменение | - | - | - | - | - | 5 | ТУ 38.106251- |
| массы образца | 85 | ||||||
| (степень набухания) в трансформаторном масле в течение | |||||||
| 24 ч, % | |||||||
| 17. Температура хрупкости, °C, не менее | - | - | - | - | - | 40 | ГОСТ 7912 |
Показатели качества полимерных материалов
| Наименование показателя | Норма для группы защиты | Метод испытания | |||||||||||
| от рентгеновских излучений | от радиоактивных загрязнений | от растворов кислот (по серной кислоте) | от электрического тока | от растворов щелочей (по гидроокиси натрия) | от воды и растворов нетоксичных веществ | от органических растворителей, в том числе лаков и красок на их основе | от нефти, нефтепродуктов, масел, жиров | от вредных биологических факторов (микроорганизмов) | |||||
| концентрации от 50 до 80% | концентрации от 20 до 50% | концентрации до 20% | |||||||||||
| концентрации до 20% | концентрации св. 20% | ||||||||||||
| 1. Толщина, | Не | Не | Не | Не | Не | Не | Не менее | Не | Не | ||||
| мм | более 1,7 | менее 0,3 | менее 0,3 | более 0,3 | менее 1,3 | менее 0,3 | 0,2 | менее 0,4 | более 0,3 | ||||
| 2. Условная | 3,5 | 13 <*> | 20 <*> | 20 <*> | 13 <*> | 20,0 | 8,0 | 22,0 | ГОСТ | ||||
| прочность при растяжении, мПа, не менее | ------ 7 | ------ 15 | ------ 9,5 | ------ 7 | 12580 ГОСТ 270 | ||||||||
| 3. Относи- | Не | - | Не | Не | Не | Не | Не менее | 500,0 | Не | ГОСТ | |||
| тельное | более | менее | менее | менее | менее | 270 | более | 12580 | |||||
| удлинение при разрыве, %: | 250 | 700 | 800 <*> ------- | 750 <*> ------- | 700 | 800,0 | ГОСТ 270 | ||||||
| до воздействия агрессивных сред | - | 200 | - | - | 600 - | 600 - | 200 | - | - | - | - | - | |
| после воздействия агрессивных сред | - | - | 160 | - | - | - | - | 160 | - | - | - | - | - |
| 4. Относительное рентгенозащитное свойство | Защитные свойства материала должны быть | - | - | - | - | - | - | - | - | - | - | - | |
| (свинцовый эквивалент) | эквивалентны пластине свинца толщиной не менее 0,3 мм при напряжении 100 кВ на рентгеновской трубке | ||||||||||||
| 5. Дезактиви- | - | 20 | - | - | - | - | - | - | - | - | - | - | ГОСТ |
| руемость | 27708 | ||||||||||||
| (коэффициент дезактивации) не менее | |||||||||||||
| 6. Сопротив- | - | - | 18,5 | - | - | 40 <*> | 40 <*> | 18,5 | - | 30 | 5,0 | - | ГОСТ |
| ление раздиру, кН/м, не менее | ------ 12 | ------ 15 | 21353 ГОСТ 262 | ||||||||||
| 7. Изменение | - | - | 1 | - | - | - | - | 1 | - | - | - | - | ГОСТ |
| массы образца | 9.030 | ||||||||||||
| (степень набухания), %, не более | |||||||||||||
| 8. Условная прочность при растяжении, мПа, не менее: | |||||||||||||
| до воздейст- | - | - | 8 | - | - | - | - | 8,0 | - | - | - | - | ГОСТ |
| вия агрессивных сред после воздействия агрессивных сред | - | - | 6,4 | - | - | - | - | 6,4 | - | - | - | - | 12580 |
| 9. Относи- | - | - | - | 35 | - | - | 12 | 3 | 35 | 200 | 25,0 | 15,0 | ГОСТ |
| тельное остаточное удлинение после разрыва, %, не более | 12580 | ||||||||||||
| 10. Стойкость | - | - | - | 30 | - | - | 30 | - | - | - | - | - | ГОСТ |
| к действию кислот (изменение условной прочности при растяжении и относительного удлинения при разрыве после воздействия эталонных испытательных жидкостей в течение 24 ч при температуре | 9.030 | ||||||||||||
| 23 +/- 2 °C), | |||||||||||||
| % не более | |||||||||||||
| 11. Жест- | - | - | - | - | - | - | - | - | - | 8 | - | - | ГОСТ |
| кость, сН, не более | 8977 | ||||||||||||
| 12. Устойчи- | 500 | ГОСТ | |||||||||||
| вость к истиранию, циклы, | (при нагрузке | 12.4.143 | |||||||||||
| не менее | 1 кг) -10 | ||||||||||||
| 13. Коэффи- | - | - | - | - | - | - | - | - | - | 9 x 10 | - | - | ГОСТ |
| циент проницаемости органических растворителей | 12.4.143 | ||||||||||||
| (проницаемость парами четыреххлористого углерода), г/см, с, не более | |||||||||||||
| 14. Стойкость | - | - | - | - | - | - | - | - | - | 20,0 | - | - | ГОСТ |
| к действию органических растворителей, | 9.030 | ||||||||||||
| %, не более | |||||||||||||
| 15. Степень | - | - | - | - | - | - | - | - | - | - | 60,0 | - | ГОСТ |
| набухания пленки (изменение массы образца) в смеси бензинбензол (по массе) в соотношении 3:1, | 9.030 | ||||||||||||
| %, не более | |||||||||||||
Примечание. В числителе приведены значения показателей качества и методы испытаний для материалов бесшовных диэлектрических перчаток, в знаменателе — для штанцованных.
Показатели качества трикотажных полотен
| Наименование показателя | Норма для группы защиты | Метод испытания |
| от механических воздействий (истирания) | ||
| 1. Поверхностная плотность, г/м2, не более | 300 | ГОСТ 8845 |
| 2. Плотность по вертикали на 5 см, число петель | 25,0 | ГОСТ 8846 |
| 3. Прочность при разрыве, Н, не менее | 140,0 | ГОСТ 8847 |
| 4. Стойкость к истиранию по плоскости, циклы, не менее | 350,0 | ГОСТ 12739 |
| 5. Гигроскопичность, %, не менее | 7,0 | ГОСТ 3816 |
| 6. Жесткость, сН, не более | 1,0 | ГОСТ 8977 |
| 7. Воздухопроницаемость, дм3/м2, с, не менее | 200,0 | ГОСТ 12088 |
Показатели качества нетканых полотен
| Наименование показателя | Норма | Метод испытания |
|---|---|---|
| 1. Толщина, мм | От 0,12 до 0,15 | ГОСТ 12023 |
| 2. Поверхностная плотность, г/м2, не более | 250 | ГОСТ 15902.1 |
| 3. Прочность при разрыве, Н, не менее: | ||
| по длине | 500 | ГОСТ 15902.3 |
| по ширине | 850 | |
| 4. Плотность нитей | ГОСТ 15902.2 | |
| (число нитей): | ||
| по длине | 41 | - |
| по ширине | 20 | - |
| 5. Гигроскопичность, %, не менее | 7 | ГОСТ 3816 |
Показатели качества асбестовых тканей
| Наименование показателя | Норма для группы защиты | Метод испытания |
| от контакта с нагретыми поверхностями св. 400 °C | ||
| 1. Масса 1 м2, г, не более | 900 | ГОСТ 6102 |
| 2. Толщина, мм, не менее | 1,4 | ГОСТ 6102 |
| 3. Разрывная нагрузка, Н, не менее: | ГОСТ 6102 | |
| по основе | 1000 | |
| по утку | 400 | |
| 4. Стойкость к истиранию, циклы, не менее | 300 | ГОСТ 15967, смена водостойкой шкурки через 1000 циклов истирающего воздействия |
| 5. Потеря массы при прокаливании, %, не менее | 27 | ГОСТ 6102 |
| 6. Жесткость, сН, не более | 8 | ГОСТ 8977 (размер образца 20 x 95 мм) |
| 7. Осыпаемость, Н, не менее | 20 | Приложение 1 |
Показатели качества натуральных кож
| Наименование показателя | Норма для группы защиты | Метод испытания | |
| от механических воздействий (проколов, порезов, истирания) | от повышенных температур (искр, брызг расплавленного металла, окалины); от контакта с нагретыми поверхностями от 45° до 100 °C | ||
| 1. Разрывная нагрузка, Н, не менее | 130,0 | 130,0 | ГОСТ 3813 |
| 2. Стойкость к проколу, Н, не менее | 58,0 | ГОСТ 12.4.118 | |
| 3. Стойкость к истиранию, циклы, не менее | 7000,0 | 7000,0 | ГОСТ 15967, смена водостойкой шкурки после 1000 истирающих воздействий |
| 4. Сопротивление порезу, Н/мм, не менее | 8,0 | ГОСТ 12.4141 | |
| 5. Масса 1 м2/г, не более | 530,0 | 530,0 | ГОСТ 938.13 |
| 6. Жесткость, сН, не более | 10,0 | 10,0 | ГОСТ 8977 |
| 7. Раздирающая нагрузка, Н, не менее | 3,4 | 3,4 | ГОСТ 3813 |
| 8. Стойкость к прожиганию, с, не менее | - | 60,0 | ГОСТ 12.4.052 |
1.3. Ткани, искусственные и натуральные кожи применяют для изготовления оснований и накладок средств защиты рук.
1.4 Пленочные полимерные материалы применяют для средств защиты рук.
1.5. Трикотажные полотна применяют для изготовления средств защиты рук и их деталей, а также для изготовления вкладышей в средствах защиты рук из полимерных материалов.
1.6. Нетканые полотна применяют для изготовления тыльной стороны, подкладки и прокладки средств защиты рук различного назначения.
1.7. Асбестовые ткани применяют для изготовления оснований и накладок средств защиты рук.
2. ТРЕБОВАНИЯ К МАТЕРИАЛАМ
2.1. Показатели качества тканей и методы испытаний искусственных кож, полимерных материалов, трикотажных полотен, нетканых полотен, асбестовых тканей и натуральных кож должны соответствовать указанным в табл. 1 - 7 и Приложениях 1 и 2.
Ассортимент материалов в зависимости от группы и подгруппы защиты приведен в Приложении 3.
Настоящий метод применяют для тканей, предназначенных для рукавиц и трехпалых перчаток специального назначения.
Сущность метода заключается в определении усилия, требующегося для сбрасывания двухмиллиметрового слоя нитей ткани.
1.1 Отбор проб — по ГОСТ 20566.
1.2. Из каждой отобранной пробы вырезают 20 элементарных проб по основе и 20 элементарных проб по утку размером 30 x 100 мм.
2.1. Перед испытанием пробы выдерживают в климатических условиях по ГОСТ 10681 в течение 24 ч.
3.1 Разрывная машина с приспособлением ЦНИХБИ (черт. 1).
Приспособление для определения усилий при осыпании ткани
1 — гребенка; 2 — зажим; 3 — нижние тиски;
4 — верхние тиски; 5 — держатель
Приспособление состоит из гребенки, имеющей 18 игл диаметром 0,8 мм, равномерно расположенных в один ряд по длине 40 мм; специального зажима, закрепляемого в нижних тисках разрывной машины. В верхние тиски разрывной машины зажимают держатель гребенки.

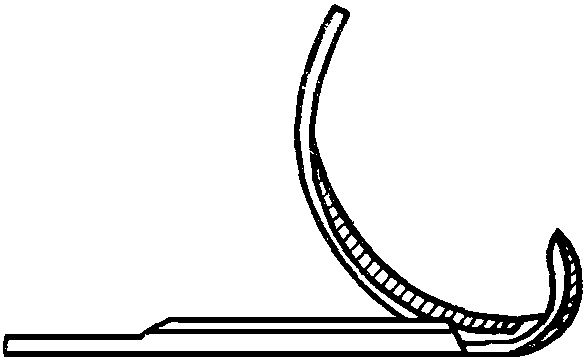

4.1. Элементарную пробу заправляют в пластинку (черт. 2), облегчающую точную заправку пробы в приспособление для сбрасывания ткани шириной 2 мм.
4.2. Элементарную пробу накладывают на пластину с плоской пружиной (черт. 2) таким образом, чтобы ее край вплотную подходил к выступу пластинки. После этого пробу прижимают пружиной и накалывают на иглы гребенки, которые проходят через прорезь пластинки.
4.3. В специальный держатель, который зажимают в верхних тисках разрывной машины, заправляют гребенку вместе с пробой. Другой конец пробы закрепляют в зажиме, укрепленном в нижних тисках разрывной машины.
4.4. Элементарной пробе при заправке в нижнем зажиме дают предварительное натяжение 20 г, зажимная длина 50 мм.
4.5. В момент полного сбрасывания ткани шириной 2 мм иглами гребенки по шкале нагрузок разрывной машины отмечают усилие, которое характеризует стойкость элементарной пробы к осыпанию.
5.1. За стойкость образца ткани к осыпанию по основе и утку принимают соответственно среднее арифметическое результатов испытания 20 элементарных проб, вырезанных вдоль утка, и 20 элементарных проб, вырезанных вдоль основы, определяемых по шкале прибора и выраженных в ньютонах.
5.2. За показатель осыпаемости ткани принимают большее из полученных среднеарифметических значений осыпаемости по основе или по утку.
Настоящий метод применяют для материалов, предназначенных для рукавиц и трехпалых перчаток специального назначения (швейных).
Сущность метода заключается в определении силы прокола при постоянной скорости перемещения подвижного зажима.
1.1. Отбор проб тканей — по ГОСТ 20566, искусственных кож — по ГОСТ 17316, натуральных кож — по ГОСТ 938.0.
1.2. Из каждой отобранной пробы вырезают две элементарные пробы размером 60 x 130 мм. Толщина каждой испытуемой пробы не должна отличаться более чем на 10% от среднего значения толщины испытуемых проб.
2.1 Перед испытанием элементарные пробы выдерживают в климатических условиях в течение 24 ч:
3.1. Разрывная машина, обеспечивающая измерение усилия с погрешностью не более 1%.
Разрывная машина должна быть снабжена приспособлением, обеспечивающим установку испытуемого образца так, чтобы сила прокола была направлена перпендикулярно к поверхности образца (черт. 3).
Приспособление для установки образца
1 — прокалывающий элемент; 2 — зажимные винты; 3 — площадка для закрепления образца; 4 — образец
3.2. В качестве прокалывающего элемента при оценке защитных свойств следует применять медицинскую иглу или стальной стержень диаметром 2,6 мм, углом заточки 20°, длиной острия 8 мм.
4.1 Закрепляют прокалывающий элемент.
4.2. Устанавливают скорость перемещения нижнего зажима разрывной машины (200 +/- 20) мм/мин.
4.3. Образец с помощью винтов закрепляют на площадке, включают разрывную машину и фиксируют величину прокола испытываемого материала. На одной элементарной пробе проводят два испытания, на другой — три.
5.1. За показатель стойкости к проколу принимают величину прокола, определяемую по шкале прибора и выраженную в ньютонах, и вычисляют как среднее арифметическое результатов пяти измерений.
АССОРТИМЕНТ МАТЕРИАЛОВ В ЗАВИСИМОСТИ ОТ ГРУППЫ И ПОДГРУППЫ ЗАЩИТЫ
| Группа и подгруппа защиты | Наименование материала | Нормативнотехническая документация | Назначение материала |
|---|---|---|---|
| От механических воздействий: | |||
| истирания проколов порезов вибрации от повышенных температур открытого пламени теплового излучения искр, брызг расплавленного металла, окалины контакта с нагретыми поверхностями от 40 до | Ткань полиэфирная «Дозор» арт. 3179 Ткань костюмная «Горизонт» арт. 3581 Ткань хлопчатобумажная Двунитка арт. 6706 Двунитка суровая аппретированная арт. 6867 Парусина брезентовая арт. 11201 Ткань льнокапроновая арт. 11230 Парусина окрашенная арт. 11253 Парусина окрашенная арт. 11284 Двуниток льнолавсановый № 1 арт. 12110 Двуниток льнолавсановый № 2 арт. 12205 Ткань льновискозная арт. 112104 Ткань прорезиненная 566-ЛГН-2 Винилискожа-Т прерывистая Кожа из бахтармяного спилка Уретанискожа-ТР неперфорированная Ткань костюмная «Горизонт» арт. 3581 Кирза двухслойная гладкокрашеная арт. 6767 Кирза двухслойная гладкокрашеная арт. 6879 Парусина брезентовая арт. 11201 Парусина окрашенная арт. 11253 Парусина окрашенная арт. 11284 Парусина полульняная окрашенная арт. 11285 Ткань полульняная арт. 11287 Ткань полульняная арт. 11292 Кожа из бахтармяного спилка Кирза двухслойная гладкокрашеная арт. 6879 Ткань льнокапроновая арт. 11230 Парусина окрашенная арт. 11253 Парусина окрашенная арт. 11284 Парусина полульняная арт. 11285 Ткань полульняная окрашенная арт. 11287 Ткань льновискозная для рукавиц арт. 112104 Кожа из бахтармяного спилка Ткань хлопчатобумажная Двунитка суровая аппретированная арт. 6867 Ткань хлопчатобумажная Двунитка арт. 6706 Двуниток льнолавсановый № 2 арт. 12110 Двуниток льнолавсановый № 1 арт. 12205 Винилискожа-Т прерывистая Эластоискожа-Т для средств индивидуальной защиты Ткань хлопчатобумажная сукно суровое с начесом арт. 4788 Полотно холстопрошивное «байка» арт. 931128 Полотно холстопрошивное арт. 931401 Трубка резиновая медицинская Диаметр 6 — 7 мм Резина виброгасящая Ватины холстопрошивные шерстяные Ватины холстопрошивные хлопчатобумажные Полотно холстопрошивное техническое арт. 921506 Войлок тонкошерстный теплоизоляционный марки АТИМ Сукно шинельное серое арт. 6425 Сукно шинельное крашеное арт. 6426 Сукно шинельное арт. 5405 Двуниток льнолавсановый № 1 арт. 12205 Двуниток суровый льнолавсановый № 2 арт. 12110 Полотно трикотажное с начесом арт. 400702 Ткань асбестовая АСТ-2 Материал дублированный АФТ-Т для одежды пожарных Винилискожа-Т трудновоспламеняющаяся Эластоискожа-Т теплоотражательная Эластоискожа-Т теплоотражательная Материал дублированный АФТ-Т для одежды пожарных Сукно шинельное арт. 5405 Сукно шинельное серое арт. 6425 Сукно шинельное крашеное арт. 6426 Кожа из бахтармяного спилка Полотно утепляющее холстопрошивное для спецодежды Парусина брезентовая ОП арт. 11119 Парусина брезентовая ОП арт. 11201 Парусина окрашенная ОП арт. 11284 Парусина полульняная типа арт. 11292 ОП Кожа из бахтармяного спилка Винилискожа-Т трудновоспламеняющаяся Ткань асбестовая АСТ-2 Сукно шинельное арт. 5405 Сукно шинельное серое арт. 6425 Сукно шинельное | ГОСТ 11209-85 ГОСТ 11209-85 РСТ РСФСР 588-84 ТУ 17 РСФСР 10.101-24-90 ГОСТ 20712-75 ТУ 17 РСФСР 40-6283-78 ГОСТ 20712-75 ГОСТ 20712-75 ГОСТ 11302-78 ГОСТ 11302-78 ТУ 17 РСФСР 68-11467-87 ТУ 38.1051057-76 ТУ 17 РСФСР 0300163-009-91 ОСТ 17-463-75 ТУ 17-21-426-82 ГОСТ 11209-85 ТУ 17 РСФСР 60-10454-82 ГОСТ 19196-80 ГОСТ 20712-75 ГОСТ 20712-75 ГОСТ 20712-75 ТУ 17 Латв. ССР 1116-86 ГОСТ 20712-75 ГОСТ 20712-75 ОСТ 17-463-75 ГОСТ 19196-80 ТУ 17 РСФСР 40-6283-78 ГОСТ 20712-75 ГОСТ 20712-75 ТУ 17 Латв. ССР 1116-86 ГОСТ 20712-75 ТУ 17 РСФСР 68-11467-87 ОСТ 17-463-75 ТУ 17 РСФСР 10.101-24-90 РСТ РСФСР 588-84 ГОСТ 11302-78 ГОСТ 11302-78 ТУ 17 РСФСР 0300163-009-91 ТУ 17 РСФСР 0300205-66-91 ТУ 17 РСФСР 60-5890-84 ОСТ 17-251-78 ТУ 17-14-261-85 ГОСТ 3399-76 ТУ 17-21-463-83 ГОСТ 18273-80 ГОСТ 19008-82 ТУ 17-14-266-85 ТУ РСФСР 35-4271-86 ГОСТ 27542-87 ГОСТ 27542-87 ГОСТ 27542-87 ГОСТ 11302-78 ГОСТ 11302-78 ГОСТ 8470-77 ГОСТ 6102-78 ТУ 17 РСФСР 62-10770-84 ТУ 17-21-471-83 ТУ 17-21-193-77 ТУ 17-21-193-77 ТУ 17 РСФСР 62-10770-84 ГОСТ 27542-87 ГОСТ 27542-87 ГОСТ 27542-87 ОСТ 17-463-75 ТУ 17-14-304-88 ГОСТ 20712-75 ГОСТ 20712-75 ГОСТ 20712-75 ТУ 17 РСФСР 20-121-4-91 ОСТ 17-463-75 ТУ 17-21-471-83 ГОСТ 6102-78 ГОСТ 27542-87 ГОСТ 27542-87 ГОСТ 27542-87 | Для основания То же « » « » « » « » « Для основания и накладки То же » Для накладки Для основания То же « » « » « » « Для основания и накладки То же » « » « » Для основания Для основания и накладки Для основания То же Для основания То же Для накладки То же Для подкладки То же « Для виброгасящей прокладки То же Для подкладки То же » « Для подкладки, прокладки То же » Для подкладки То же Для основания и подкладки Для основания и накладки То же « » Для накладки То же Для основания То же « » Для подкладки Для основания То же « » Для основания и накладки Для накладки Для основания и накладки Для основания и накладки То же «» |
| 100 °C контакта с нагретыми поверхностями от 100 до | крашеное арт. 6426 Парусина брезентовая арт. 11201 Ткань полульняная арт. 11287 Ткань полульняная арт. 11292 Кожа из бахтармяного спилка Сукно шинельное арт. 5405 Сукно шинельное серое арт. 6425 Сукно шинельное | ГОСТ 20712-75 ГОСТ 20712-75 ГОСТ 20712-75 ОСТ 17-463-75 ГОСТ 27542-87 ГОСТ 27542-87 ГОСТ 27542-87 | « » « » Для основания и накладки То же «» |
| 400 °C контакта с нагретыми поверхностями выше | крашеное арт. 6426 Ткань асбестовая АСТ-1 Ткань асбестовая АСТ-2 Ткань асбестовая АСТ-1 Ткань асбестовая АСТ-2 | ГОСТ 6102-78 ГОСТ 6102-78 ГОСТ 6102-78 ГОСТ 6102-78 | « » Для основания и накладки То же |
| 400 °C | |||
| От пониженных температур: | Полотно нетканое холстопрошивное арт. 931401 Полотно утепляющее | ТУ 17-14-261-85 ТУ 17-14-304-88 | Для подкладки То же |
| ниже | холстопрошивное для спецодежды Полотно холстопрошивное техническое арт. 921508 Полотно холстопрошивное «Байка» Мех тканепрошивной подкладочный арт. 92615, 92616, 92622, 92625 Ватины холстопрошивные шерстяные Ватины холстопрошивные хлопчатобумажные Байка хлопчатобумажная гладкокрашеная Войлок тонкошерстный теплоизоляционный марки АТИМ Сукно портяночное арт. 6902, 6911 Полотно трикотажное с начесом арт. 400702 Трикотажное основовязаное вертелочное гладкое полотно арт. 28111910305 Ткань полиэфирная «Дозор» арт. 3179 Ткань костюмная «Горизонт» арт. 3581 Кирза двухслойная гладкокрашеная арт. 6767 Кирза двухслойная гладкокрашеная арт. 6879 Эластоискожа-Т | ТУ 17-14-266-84 ОСТ 17-751-88 ТУ 17-14-206-83 ГОСТ 18273-80 ГОСТ 19008-82 ГОСТ 7259-77 ТУ РСФСР 35-4271-86 ГОСТ 27542-87 ГОСТ 8470-77 ГОСТ 7880-77 ГОСТ 11209-85 ГОСТ 11209-85 ТУ 17 РСФСР 60-10454-82 ГОСТ 19196-80 ТУ 17 РСФСР | « Для подкладки То же Для подкладки То же » « » Для основания и подкладки То же Для основания То же « » Для основания |
| -60 °C от -30 до до -60 °C до -30 °C | для средств индивидуальной защиты Кожа из бахтармяного спилка Винилискожа-Т прерывистая Винилискожа-Т трудновоспламеняющаяся Кожа из бахтармяного спилка Винилискожа-Т прерывистая Уретанискожа-ТР неперфорированная Кожа из бахтармяного спилка Винилискожа-Т прерывистая | 0300205-66-91 ОСТ 17-463-75 ТУ 17 РСФСР 0300163-009-91 ТУ 17-21-471-83 ОСТ 17-463-75 ТУ 17 РСФСР 0300163-009-91 ТУ 17-21-426-82 ОСТ 17-463-75 ТУ 17 РСФСР 0300163-009-91 | и накладки То же Для накладки Для основания и накладки То же Для накладки Для основания и накладки То же Для накладки |
| От нетоксичной пыли: | |||
| мелко- | Саржа мерсеризованная | ТУ 17 РСФСР | Для основания |
| дисперсной пыли крупно- | арт. 3224 Трикотажное основовязаное вертелочное гладкое полотно арт. 28111310305 Винилискожа-Т прерывистая Уретанискожа-ТР неперфорированная Полотно палаточное | 66-6073-85 ГОСТ 788-77 ТУ 17 РСФСР 0300163-009-91 ТУ 17-21-426-82 ТУ 17 РСФСР | То же Для накладки То же Для основания |
| дисперсной пыли | гладкокрашеное с отделкой ВО Саржа мерсеризованная гладкокрашеная арт. 3224 Ткань костюмная «Горизонт» арт. 3581 Молескин гладкокрашеный арт. 3054 Ткань с капроновым волокном гладкокрашеная с отделкой ВО арт. 3146 Молескин гладкокрашеный арт. 3095 Винилискожа-Т прерывистая Уретанискожа-ТР неперфорированная | 60-8021-80 ТУ 17 РСФСР 66-6073-85 ГОСТ 11209-85 ГОСТ 11209-85 ГОСТ 11209-85 ГОСТ 11209-85 ТУ 17 РСФСР 0300163-009-91 ТУ 17-21-426-82 | То же « » « » Для накладки То же |
