ГОСТ 12.4.075-79. Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Метод определения содержания СО2 и О2 во вдыхаемой смеси

(утв. Постановлением Госстандарта СССР от 26.09.1979 № 3706)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ

МЕТОД ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ CO_{2} И O_{2} ВО ВДЫХАЕМОЙ СМЕСИ

Occupational safety standards system. Means for individual protection of breathing organs. Method for determination of CO_{2} and O_{2} in the inhaled mixture

ГОСТ 12.4.075-79

Постановлением Государственного комитета СССР по стандартам от 26 сентября 1979 г. № 3706 дата введения установлена 01.07.1980.

Переиздание. Июль 2001 г.

Настоящий стандарт распространяется на средства индивидуальной защиты органов дыхания (далее — СИЗ ОД) фильтрующего и изолирующего типов, предназначенные для защиты работающих в народном хозяйстве, и устанавливает метод определения содержания CO_{2} и O_{2} во вдыхаемой человеком газовой смеси при физиолого-гигиенических исследованиях в условиях атмосферы. Метод не распространяется на шланговые СИЗ ОД с принудительной подачей воздуха.

Сущность метода состоит в автоматическом отборе проб вдыхаемой смеси из-под лицевой части СИЗ ОД, надетой на человека, и последующем анализе отобранной пробы на содержание CO_{2} и O_{2} .

Метод обеспечивает определение средних концентраций CO_{2} и O_{2} во вдыхаемой смеси с величиной допускаемой основной погрешности, равной +/- 0,2 абс. %.

1. МЕТОД ОТБОРА ОБРАЗЦОВ СИЗ ОД

1.1. Для исследований отбирают исправные образцы СИЗ ОД серийного или опытного изготовления (в соответствии с программой исследований).

1.2. СИЗ ОД должны быть подогнаны на испытателя в соответствии с его антропометрическими данными и проверены на герметичность по инструкции на эксплуатацию.

2. АППАРАТУРА И МАТЕРИАЛЫ

2.1. Устройство для отбора пробы (УОП) вдыхаемой смеси, обеспечивающее допускаемую основную погрешность определения CO_{2} и O_{2} не более 0,11 абс. % (в Приложении 1 приведены принципиальная схема УПО на черт. 1, описание и подготовка его к работе).

2.1.1. Автоматический датчик, работающий от источника питания напряжением 9 — 10 В.

2.1.2. Электромагнитный пневмоклапан, работающий от источника питания напряжением 9 — 10 В.

2.1.3. Микрокомпрессор типа МК-Л производительностью (0,8 +/- 0,2) дм3/мин.

2.1.4. Резиновые камеры, сосковые (для футбольных и волейбольных покрышек).

2.1.5. Штуцер для отбора пробы вдыхаемой смеси с внутренним диаметром 5 мм, наружным — 8 мм и длиной 35 мм.

2.1.6 Поливинилхлоридная трубка типа ПМ 1/42 3,0 х 1,0.

2.1.7. Медицинская резиновая трубка с внутренним диаметром 6 — 8 мм и толщиной стенок 1 — 2 мм по ГОСТ 3399-76 или техническая резиновая трубка по ГОСТ 5496-78.

2.1.8 Лабораторный зажим всех типов.

2.2. Газоанализаторы на CO_{2} и O_{2} , обеспечивающие допускаемую основную погрешность определения CO_{2} и O_{2} +/- 0,1 абс. % в диапазоне 0 — 10% для CO_{2} и 10 — 100% для O_{2} .

2.3. УОП и газоанализаторы должны пройти государственные испытания или иметь свидетельства о метрологической аттестации.

3. ПОДГОТОВКА К ИЗМЕРЕНИЯМ

3.1. Газоанализаторы подготавливают для анализа газовой смеси на содержание в ней CO_{2} и O_{2} согласно инструкциям по эксплуатации.

3.2 Подготавливают лицевую часть СИЗ ОД указанным ниже способом.

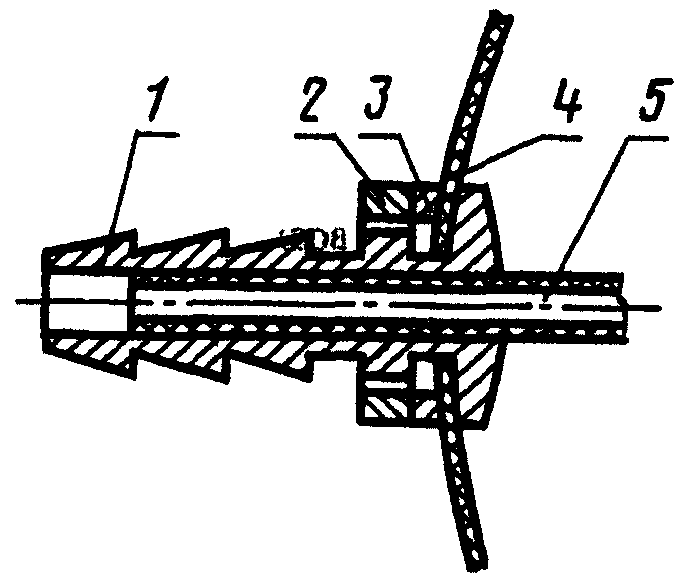

3.2.1. В передней стенке лицевой части СИЗ ОД по средней линии пробивают отверстие диаметром 3 — 4 мм, в которое вставляют штуцер для отбора проб вдыхаемой смеси и закрепляют его гайкой с шайбой. Схема крепления штуцера к СИЗ ОД приведена в Приложении 1 на черт. 2. При надетой лицевой части штуцер должен быть расположен на уровне между ртом и носом. В отверстие штуцера вставляют отрезок поливинилхлоридной трубки таким образом, чтобы срезанный под углом 45° ее конец после надевания лицевой части располагался между ртом и носом, не доходил до лица на 3 — 5 мм и был повернут срезанной частью вверх; другой конец трубки не должен выходить за пределы штуцера; трубка должна плотно входить в отверстие штуцера.

3.2.2 При наличии в лицевой части подмасочника:

в подмасочнике прокалывают отверстие против отверстия в лицевой части;

поливинилхлоридную трубку пропускают сквозь прокол в подмасочнике, следя за тем, чтобы материал подмасочника плотно облегал трубку и чтобы при надетой лицевой части не нарушалось нормальное положение подмасочника.

При надетой лицевой части с подмасочником конец поливинилхлоридной трубки должен быть расположен так, как это указано в п. 3.2.1.

3.2.3. При пользовании СИЗ ОД с загубником штуцер для отбора проб вдыхаемой смеси закрепляют на загубнике в непосредственной близости от губ человека, пользующегося СИЗ ОД. Конец поливинилхлоридной трубки должен доходить до центра сечения загубника.

3.2.4. Лицевую часть с вмонтированным штуцером, отверстие которого предварительно закрывают, проверяют на герметичность по ГОСТ 12.4.166-85.

3.3. Подготавливают устройство для отбора проб вдыхаемой смеси, как это приведено в Приложении 1.

3.4. СИЗ ОД с подготовленной лицевой частью надевают на испытателя и собирают устройство в соответствии со схемой, приведенной в Приложении 1 на черт. 1. Резиновые трубки между отдельными элементами схемы должны быть минимальной длины; трубка, соединяющая лицевую часть с электромагнитным пневмоклапаном, должна быть длиной не более 1000 мм. Соединение трубки со штуцером должно быть надежным и герметичным.

4. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

4.1. Время начала отбора проб, дальнейшая частота отбора и количество экспериментов определяются программой исследований. Первую порцию перекаченной в резиновую камеру вдыхаемой смеси (после 5 — 10 включений электромагнитного пневмоклапана) выпускают из камеры наружу, для чего камеру отделяют от штуцера микрокомпрессора, тщательно выдавливают из нее газовую смесь и снова подсоединяют к штуцеру, следя за тем, чтобы окружающий воздух не попал в камеру.

Производят отбор проб для последующего анализа в количестве не менее 100 см3.

4.2. Отобранную пробу вдыхаемой смеси не позднее чем через 30 мин подвергают анализу на содержание в ней CO_{2} и O_{2} с помощью газоанализаторов, отвечающих требованиям, указанным в п. 2.2. Анализ производят в точном соответствии с методикой измерения на данном газоанализаторе.

4.3. В целях использования полученных данных для физиологогигиенической оценки СИЗ ОД по содержанию CO_{2} и O_{2} во вдыхаемой смеси рекомендуется одновременно с отбором проб по п. 4.1 измерять дыхательный объем одним из известных методов — отбор вдыхаемой смеси в мешок Дугласа с последующим измерением его объема с помощью газовых часов; запись пневмотахограммы, спирограммы и др.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Полученные результаты подвергают статистической обработке с исчислением среднеарифметических величин и доверительных интервалов. Количество экспериментов должно обеспечивать достоверность результатов с доверительной вероятностью не менее 0,95.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

6.1. Результаты измерений должны быть представлены в форме протоколов в соответствии с Приложением 2.

1. Описание

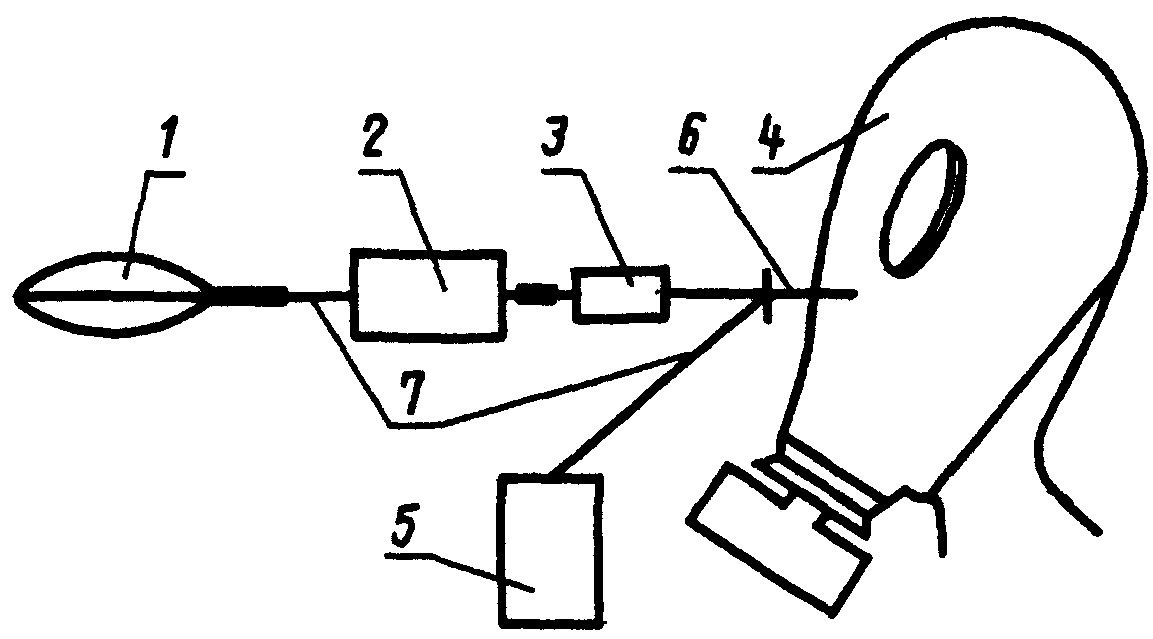

1.1. Принцип работы устройства (черт. 1). Проба вдыхаемой смеси перекачивается из-под лицевой части 4, соединенной с электромагнитным пневмоклапаном (ЭМПК) 3 с помощью штуцера 6 и резиновой трубки 7, в резиновую камеру 1 с помощью непрерывно работающего микрокомпрессора 2. ЭМПК по сигналу, поступающему от автоматического датчика (АД) 5 перекрывают линию от отсоса пробы на время выхода и открывают ее на время входа, чем обеспечивается отбор пробы только вдыхаемой смеси.

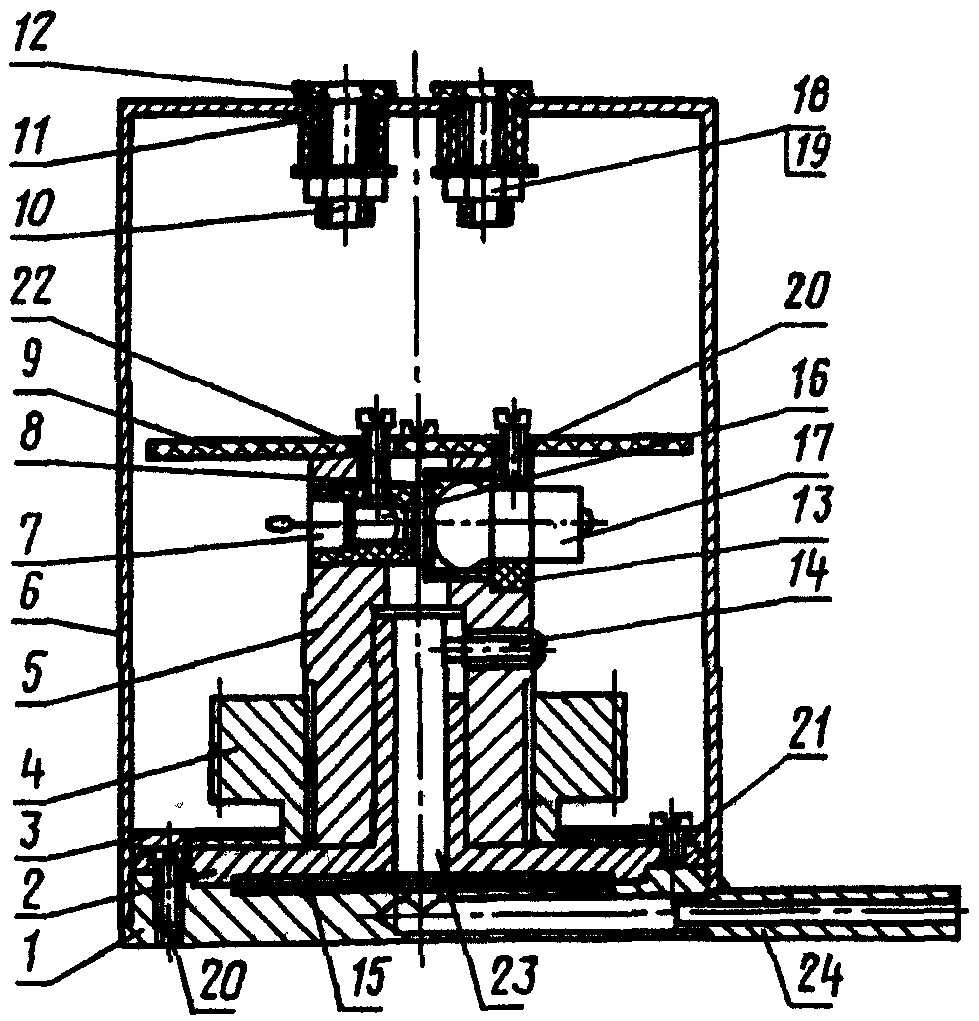

1.2. Автоматический датчик (черт. 3) состоит из следующих элементов: основания 1 со штуцером 24, направляющей 2, мембраны 15, шторки 23, стакана 5 с размещенными в нем: коллиматорами 7 и 8, фоторезистором 16 и лампой 17, платы 9 и крышки 6.

Чувствительным элементом АД служит мембрана 15, регулирующая на изменение перепада давления под лицевой частью СИЗ ОД. На мембране в ее геометрическом центре закреплена шторка 23, представляющая собой полоску размером 5 х 50 мм, изготовленную из зачерненной винипластовой каландрированной пленки по ГОСТ 16398-81. В верхней части шторки сделана горизонтальная прямоугольная прорезь шириной 1 — 2 мм. Шторка расположена по оси направляющей 2 и подвижного стакана 5. С помощью гайки 4 стакан 5 устанавливается так, чтобы в отсутствии перепада давления под мембраной свет от лампы 17 попадал на фоторезистор. В этом случае ЭМПК закрыт. При создании под мембраной незначительного разрежения она вместе со шторкой опускается вниз, в результате чего свет, попадающий на фоторезистор, перекрывается, что влечет за собой срабатывание ЭМПК (клапан открывается).

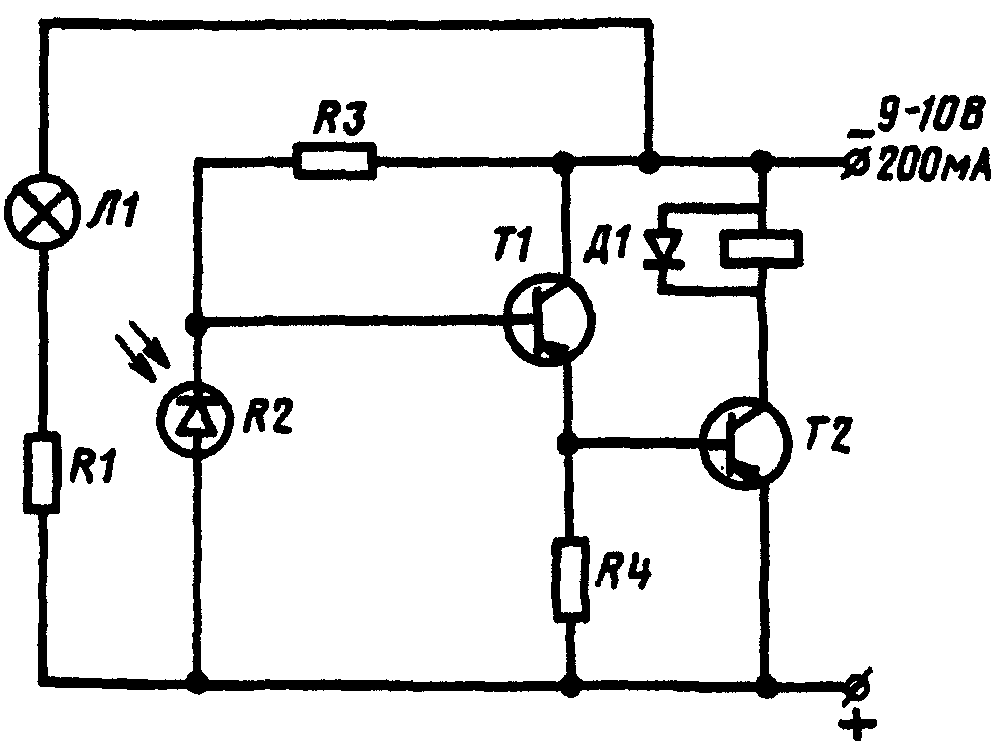

Регулировка чувствительности АД производится изменением высоты светового луча относительно прорези шторки, что достигается вращением гайки 4. Электрическая схема датчика собрана на плите 9 согласно черт. 4. В крышке 6 вмонтированы гнезда под двухполюсную вилку.

1.3 Работа микрокомпрессора МК-Л.

Устройство и описание работы микрокомпрессора дано в инструкции по его эксплуатации.

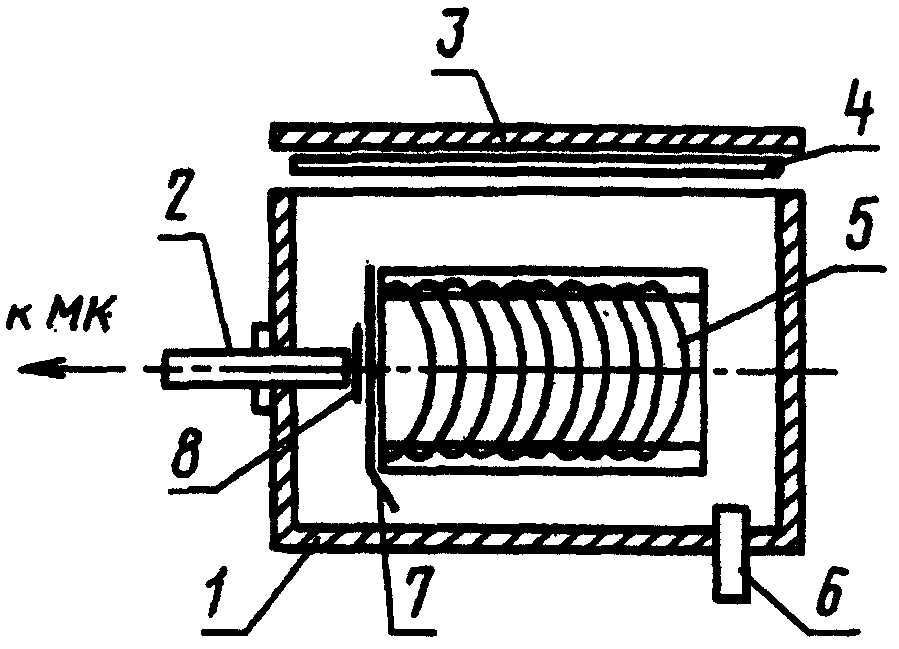

1.4 Работа электромагнитного пневмоклапана (ЭМПК) (черт. 5).

Электромагнитный пневмоклапан состоит из латунного корпуса 1 с крышкой 3, прокладкой 4 и с двумя штуцерами — входным 6 и выходным 2, и электромагнитной катушки 5 от реле РЭС-22 со снятой контактной группой. Язычок 7, на котором на клею закреплена резиновая прокладка 8, прижимается к соплу штуцера 2 и перекрывает газовый поток. В момент начала вдоха под влиянием электроимпульса от АД срабатывает электромагнитная катушка 5. Язычок 7 прижимается к сердечнику катушки, открывая свободный проход во выдыхаемый штуцер, и отбираемая проба вдыхаемого воздуха из-под маски перекачивается микрокомпрессором в резиновую камеру. По окончании вдоха электропитание катушки ЭМПК прекращается и язычок с резиновой прокладкой снова прижимается к соплу штуцера 2.

2. Подготовка к работе

2.1. Микрокомпрессор МК-Л должен быть дополнительно снабжен всасывающим штуцером и проверен на герметичность. Это делают следующим образом. Против всасывающего отверстия клапанной коробки в корпусе микрокомпрессора просверливают сквозное отверстие диаметром 5 — 7 мм, в которое вставляют штуцер, представляющий собой металлическую трубку длиной 30 — 40 мм. Трубка должна входить в отверстие клапанной коробки с натягом и закрепляться в ней с помощью клея БФ-2 или 88.

2.1.1. Микрокомпрессор с закрепленным всасывающим штуцером проверяют на герметичность клапанной коробки. Для этого на оба штуцера МК-Л надевают резиновые трубки 100 — 200 мм длиной. Включают МК-Л в работу. Конец трубки от выходного штуцера опускают в стакан с водой (погружая конец трубки в воду не более чем на 100 мм) и убеждаются в том, что компрессор качает воздух. Вслед за этим с помощью зажима закрывают трубку на всасывающем штуцере (у самого штуцера). При наличии необходимой герметичности клапанной коробки появление пузырьков воздуха из выхлопного штуцера должно полностью прекращаться. Если этого не наблюдается, то производят осмотр клапанной коробки и устанавливают причины негерметичности (плохо закреплена мембрана на клапанной коробке, плохо приклеена к клапанной коробке резиновая герметизирующая пластина). Если добиться герметичности не удается, то заменяют микрокомпрессор на другой. Производительность микрокомпрессора измеряют расходомером с верхним пределом измерения по воздуху не более 2,0 дм3/мин и точностью измерения +/- 0,1 дм3/мин.

2.2. Датчик подключают к источнику питания с постоянным напряжением 9 — 10 В. Вращением гайки 4 (черт. 3) устанавливают стакан 5 в такое положение, при котором его минимальные перемещения вверх и вниз вызывают срабатывание клапана.

2.2.1. Датчик настраивают на чувствительность 0,5 мм вод. ст. Для этого штуцер датчика соединяют резиновой трубкой, снабженной винтовым зажимом, с источником разрежения. К трубке между зажимом и датчиком через тройник присоединяют наклонный микроманометр (например, типа ММН) с чувствительностью не более 0,2 мм вод. ст. Постепенно открывая винтовой зажим и опуская с помощью гайки 4 стакан 5, добиваются того, чтобы датчик срабатывал при разрежении под мембраной 15, равной 0,5 мм вод. ст. Если этого сделать не удается, то датчик подлежит разборке, устранению причин неисправности и повторной регулировке чувствительности.

2.3 Подготавливают электромагнитный пневмоклапан.

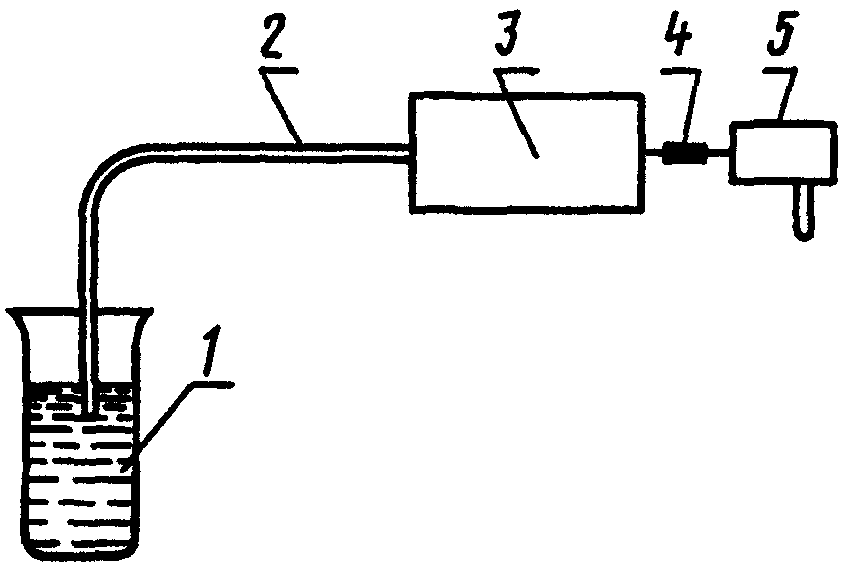

2.3.1. Проверяют герметичность перекрытия с помощью ЭМПК воздушной линии за период выдоха. Собирают схему согласно черт. 6. Включают микрокомпрессор и ЭМПК 5 (при этом клапан ЭМПК открыт). Из конца трубки 2 должен интенсивно выходить воздух. Затем, выключая ЭМПК, перекрывают воздушную линию. В случае нормальной работы клапана поступление воздуха из трубки 2 должно полностью прекратиться. Если это не наступает, то опыт повторяют, предварительно осторожно повернув на 0,25 — 0,5 оборота вправо или влево выходной штуцер ЭМПК. Операцию повторяют до обеспечения герметичности перекрывания клапана.

Дата ________________________

Фамилия испытателя и его возраст _________________________________

Антропометрические данные головы _________________________________

Тип СИЗ ОД _______________________________________________________

Рост лицевой части СИЗ ОД ________________________________________

Характер интенсивности физической нагрузки	Время от начала опыта до начала отбора пробы, мин	Содержание СО , % 2	Содержание О , % 2	Дыхательный объем, дм3

---
