ГОСТ 12.4.064-84. Система стандартов безопасности труда. Костюмы изолирующие. Общие технические требования и методы испытаний

(введен в действие Постановлением Госстандарта СССР от 25.05.1984 № 1742)

от 25 мая 1984 г. № 1742

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

КОСТЮМЫ ИЗОЛИРУЮЩИЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

Occupational safety standards system. Insulating suits. General technical requirements and test methods

ГОСТ 12.4.064-79

Постановлением Государственного комитета СССР по стандартам от 25 мая 1984 г. № 1742 дата введения установлена с 01.01.1985.

Переиздание. Июль 2001 г.

Настоящий стандарт <*> распространяется на изолирующие костюмы (ИК) промышленного назначения, применяемые для изоляции человека от воздействия опасных и вредных факторов при нормальном атмосферном давлении, и устанавливает общие технические требования к ним при их разработке и производстве и методы испытаний.

---

<*> На территории Российской Федерации действует ГОСТ Р 12.4.196-99.

Настоящий стандарт не распространяется на скафандры и гидроизолирующие костюмы.

Настоящий стандарт полностью соответствует СТ СЭВ 4034-83.

Основные пояснения терминов, используемых в стандарте, приведены в Приложении 2.

Номенклатура показателей качества приведена в Приложении 3.

1. КЛАССИФИКАЦИЯ

1.1 Изолирующие костюмы в зависимости от назначения подразделяются для защиты от:

повышенного содержания радиоактивных веществ в воздухе рабочей зоны;

повышенных или пониженных температур воздуха рабочей зоны;

химических факторов;

биологических факторов.

1.2 Изолирующие костюмы в зависимости от способа подачи воздуха в подкостюмное пространство подразделяются на:

шланговые — Ш;

автономные — А.

1.3. Изолирующие костюмы в зависимости от принципа управления тепловым режимом в подкостюмном пространстве подразделяются на:

изолирующие костюмы с регулированием температуры воздуха в подкостюмном пространстве;

изолирующие костюмы без регулирования температуры воздуха в подкостюмном пространстве.

2. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Изолирующие костюмы должны отвечать требованиям ГОСТ 12.4.011-89.

2.2. Значения коэффициента защиты и времени непрерывного пользования изолирующих костюмов должны соответствовать установленным в нормативно-технической документации на конкретные изделия.

2.3. Отклонение средней температуры тела человека при работе в изолирующем костюме от средней температуры без изолирующего костюма не должно превышать +/- 0,8 °C в течение заданного времени непрерывного пользования изолирующим костюмом.

2.4. Конструкция изолирующего костюма должна обеспечивать возможность приема и передачи информации: звуковой, зрительной или с помощью специальных устройств.

При выполнении в изолирующих костюмах работ, не требующих высокого качества связи, должно быть предусмотрено:

звукозаглушение в области речевых частот — не более 10 дБ;

понижение восприятия речи — не более 15%;

разборчивость передаваемой речи — не менее 80% (слов).

Примечание. Для работ, требующих более высокого качества связи, разборчивость передаваемой речи должна составлять не менее 94% (слов).

2.5. Значения микроклиматических параметров воздуха (температура, относительная влажность) в подкостюмном пространстве должны соответствовать установленным в нормативно-технической документации на конкретные изолирующие костюмы в зависимости от их назначения и условий эксплуатации.

2.6. Количество воздуха, подаваемого в шланговый изолирующий костюм, должно быть не менее 0,0042 м3/с (250 дм3/мин), в том числе в зону дыхания не менее 0,0025 м3/с (150 дм3/мин).

2.7. Объемное содержание двуокиси углерода во вдыхаемом воздухе должно быть не более 2%, кислорода — не менее 18%.

2.8. Конструкция изолирующих костюмов, их масса и ее распределение по поверхности тела не должны вызывать ограничение подвижности и работоспособности человека, препятствующее эффективному выполнению работы, предусмотренной технологическим процессом, передвижению работающего и эвакуации с объекта в аварийных ситуациях.

2.9. Масса изолирующего костюма не должна превышать для шланговых 8,5 кг, а для автономных — 11 кг.

2.10. Сокращение площади поля зрения в изолирующем костюме не должно превышать 30% площади поля зрения без изолирующего костюма.

2.11. Сопротивление дыханию не должно превышать 200 Па на вдохе и 160 Па на выдохе в автономных и 80 Па на выдохе в шланговых изолирующих костюмах при постоянном объемном расходе воздуха 0,5 \cdot 10^{- 3} м3/с.

2.12. Изолирующие костюмы должны сохранять свойства, обеспечивающие заданный коэффициент защиты после проведения соответствующих видов их очистки в течение всего срока эксплуатации, установленного для данного вида.

2.13. Конструкция изолирующих костюмов и материалы, предназначенные для их изготовления, должны выбираться с учетом особенностей условий труда и микроклиматических условий, в которых предусматривается использовать изолирующие костюмы.

2.14. Для изолирующих костюмов, предназначенных для эксплуатации в неблагоприятных микроклиматических условиях, должна быть предусмотрена возможность использовать устройства, обеспечивающие теплоизоляцию, отведение или подведение тепла.

2.15. Присоединительные узлы лицевых частей, фильтрующих и других конструктивных элементов изолирующих костюмов должны максимально унифицироваться.

2.16. Рецептурный состав композиций материалов, используемых для изготовления изолирующих костюмов, химическая и биологическая активность входящих в них компонентов должны исключать возможность токсического, раздражающего и сенсибилизирующего воздействия на организм человека.

2.17. Применяемые для изготовления изолирующих костюмов материалы и места соединений деталей костюмов должны обладать устойчивостью к агрессивным средам.

2.18. Специфические требования к отдельным конструкциям изолирующих костюмов, в том числе и автономным источникам воздуха, учитывающие особенности их применения, устанавливаются стандартами и техническими условиями на конкретное изделие с учетом требований настоящего стандарта.

2.19. Правила приемки, требования к упаковке, транспортированию и хранению изолирующих костюмов должны устанавливаться стандартами и техническими условиями на конкретное изделие.

2.20. Маркировка изолирующих костюмов должна соответствовать требованиям ГОСТ 12.4.115-82.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1 Определение коэффициента защиты

Коэффициент защиты (К) изолирующих костюмов вычисляют по формуле

K = \frac{\text{Д}}{\text{Д}_{0}} ,

где Д — значение опасного или вредного фактора в окружающей среде;

Методы определения значений опасных или вредных факторов должны соответствовать установленным в нормативно-технической документации на конкретные изолирующие костюмы в соответствии с их назначением.

3.2. Определение отклонения средней температуры тела человека при работе в изолирующем костюме от средней температуры тела без изолирующего костюма

3.2.1. Среднюю температуру тела человека ( \overline{t_{v}} ) в изолирующем костюме и без изолирующего костюма вычисляют по формуле

\overline{t_{v}} = \alpha t_{\text{ч}} + (1 - \alpha) \cdot \overline{t_{s}} ,

где \alpha — коэффициент, определяемый по табл. 1 в зависимости от теплоощущений человека;

t_{\text{ч}} — температура «ядра» тела человека, °C;

t_{s} — средняя температура поверхности кожи, °C.

Таблица 1

Теплоощущения человека	альфа
Жарко Тепло Комфортно Прохладно Холодно	0,9 0,8 0,7 0,65 0,61

3.2.2. Температуру «ядра» тела человека ( t_{\text{ч}} ) измеряют в ректальной области. Среднюю температуру поверхности кожи ( \overline{t_{s}} ), определяемую путем измерения температуры кожи ( t_{i} ) в пяти областях поверхности тела человека (лоб, грудь, кисть, бедро, голень), вычисляют по формуле

\overline{t_{s}} = \sum_{i = 1}^{5} a_{i}t_{i} ,

где a_{i} — коэффициенты, определяемые для каждой из областей поверхности кожи по табл. 2.

Таблица 2

Область измерения температуры	a i
Лоб Грудь Кисть Бедро Голень	0,07 0,5 0,05 0,18 0,2

3.2.3. Для измерения величин t_{\text{ч}} и t_{i} применяют аппаратуру с диапазоном измерения от 20 до 42 °C с погрешностью +/- 0,1 °C.

3.2.4. Измерения температуры «ядра» и температуры кожи человека проводят сначала в исходном состоянии испытателя (без изолирующего костюма в состоянии покоя), а затем в изолирующем костюме при дозированных физических и термических нагрузках или их сочетаниях, соответствующих профессиональной деятельности человека.

На основании полученных данных определяют отклонения средней температуры тела человека при работе в изолирующих костюмах от средней температуры тела человека в исходном состоянии.

3.3 Определение микроклиматических параметров воздуха в подкостюмном пространстве

3.3.1 Для определения параметров применяют приборы и аппаратуру, обеспечивающие:

измерение температуры в диапазоне от 0 до 50 °C с погрешностью +/- 0,25;

измерение относительной влажности в диапазоне 0 — 100% с погрешностью +/- 5%.

3.3.2. Измерение параметров следует проводить не менее чем в четырех точках подкостюмного пространства изолирующего костюма, надетого на испытателя: в области груди, спины, бедра, голени.

3.4 Определение количества воздуха, подаваемого в зону дыхания шланговых изолирующих костюмов

3.4.1 Для измерений применяют:

ротаметры диапазоном измерения 0,1 \cdot 10^{- 3} - 1 \cdot 10^{- 2} м3/с с погрешностью +/- 2,5%;

манометр класса точности 2,5 для измерения P_{2\text{изб}} с диапазоном измерения 0 — 0,06 МПа;

барограф для измерения P_{2\text{атм}} с погрешностью +/- 1,5 h Па при температуре (20 +/- 5) °C;

аппаратуру для измерения температуры диапазоном измерения 0 — 50 °C с погрешностью +/- 0,25 °C.

3.4.2. Испытания проводятся на изолирующих костюмах без человека. Перед проведением измерений манометр и термометр устанавливают на входе ротаметра.

3.4.3. Объем воздуха определяется по показанию ротаметра, установленного в линию подачи воздуха в зону дыхания изолирующего костюма. Одновременно измеряют температуру подаваемого воздуха, избыточное давление в линии подачи и атмосферное давление. Расход воздуха ( Q_{1} ) вычисляют по формуле

Q_{1} = Q_{0} \sqrt{\frac{P_{1} \cdot T_{2}}{P_{2} \cdot T_{1}}} ,

где Q_{0} — величина объемного расхода воздуха по градуировочной характеристике, соответствующей показаниям ротаметра;

P_{1} — абсолютное давление воздуха при градуировке (по паспорту ротаметра), равное P_{1\text{атм}} + P_{1\text{изб}} , Па;

T_{2} — температура воздуха в линии подачи, К;

P_{2} — абсолютное давление воздуха в линии подачи, равное P_{2\text{атм}} + P_{2\text{изб}} , Па;

T_{1} — температура воздуха при градуировке ротаметра, К.

3.4.4. При необходимости контроля объема воздуха, подаваемого в изолирующий костюм, ротаметр устанавливают на линии подачи воздуха от источника воздухоснабжения к изолирующему костюму.

3.5 Определение содержания двуокиси углерода и кислорода во вдыхаемой смеси

3.5.1 Для измерений применяют:

газоанализаторы на \text{С}O_{2} и O_{2} , обеспечивающие погрешность определения \text{С}O_{2} и O_{2} +/- 0,1%;

микрокомпрессор производительностью ( 0,013 \cdot 10^{- 3} +/- 0,003 \cdot 10^{- 3} ) м3/с для отбора проб воздуха из зоны дыхания;

автоматический датчик чувствительностью 66,0 Па, электромагнитный пневмоклапан, штуцер для отбора пробы вдыхаемой смеси, резиновые камеры для забора проб.

3.5.2 Перед проведением измерений:

монтируют штуцер в лицевой части изолирующего костюма на уровне между ртом и носом;

надевают изолирующий костюм на испытателя, включают подачу воздуха;

соединяют штуцер, вмонтированный в изолирующий костюм, резиновыми трубками с резиновой камерой через электромагнитный пневмоклапан и микрокомпрессор. Электромагнитный пневмоклапан по сигналу, поступающему от автоматического датчика, перекрывает отбор пробы на время выдоха и открывает на время вдоха.

3.5.3. Содержание \text{С}O_{2} и O_{2} определяют по результатам анализа проб вдыхаемого воздуха.

3.6 Определение массы изолирующего костюма

Массу изолирующего костюма определяют путем взвешивания на весах с погрешностью +/- 0,1 кг.

3.7 Определение сокращения площади поля зрения

Сокращение площади поля зрения (S) в процентах вычисляют по формуле

S = (1 - \frac{S_{1}}{S_{2}}) \cdot 100 ,

где S_{1} — площадь поля зрения человека в изолирующем костюме, мм2;

S_{2} — площадь поля зрения человека без изолирующего костюма, мм2.

Площадь поля зрения (без изолирующего костюма и в изолирующем костюме) рассчитывают планиметрированием границ бинокулярного поля зрения, определяемых с помощью сферического периметра. В качестве границы бинокулярного поля зрения принимают общую границу монокулярных полей зрения.

3.8 Определение величины сопротивления дыханию

3.8.1 Для измерений применяют:

микроманометр диапазоном измерения 0 — 300 Па с погрешностью +/- 2,5%;

ротаметр диапазоном измерений 0 — 1 \cdot 10^{- 3} м3/с с погрешностью +/- 2,5%;

аппаратуру для измерения температуры диапазоном измерения 0 — 50 °C с погрешностью +/- 0,25 °C;

барограф с погрешностью +/- 1,5 h Па при температуре (20 +/- 5) °C.

3.8.2. Испытания проводятся на изолирующих костюмах без человека. Схема подключения измерительной аппаратуры приведена в Приложении 1. Перед проведением измерений необходимо:

ротаметр устанавливать на линии подачи воздуха, имитирующей дыхание;

датчик температуры и микроманометр устанавливать в зоне дыхания;

создать в линии подачи воздуха, имитирующей дыхание, расход воздуха 0,5 \cdot 10^{- 3} м3/с с направлением потока, соответствующим вдоху или выдоху.

3.8.3. Микроманометром измеряют величину избыточного давления в зоне дыхания ( P_{\text{изб}} ). Одновременно измеряют температуру подаваемого воздуха и атмосферное давление. Величину сопротивления дыханию (R) в Па, при температуре окружающего воздуха 293 К и давлении 1,01 \cdot 10^{5} Па, вычисляют по формуле

R = P_{\text{изб}} х [1 + 0,0035 х (Т — 293) + 0,0000045 х (Р — 101000)],

3.9. Все полученные результаты измерений подвергают статистической обработке. За окончательный результат испытания принимают среднеарифметическое значение с результатом доверительных интервалов для вероятности 0,95.

3.10. Соответствие изолирующих костюмов требованию п. 2.20 устанавливают внешним осмотром.

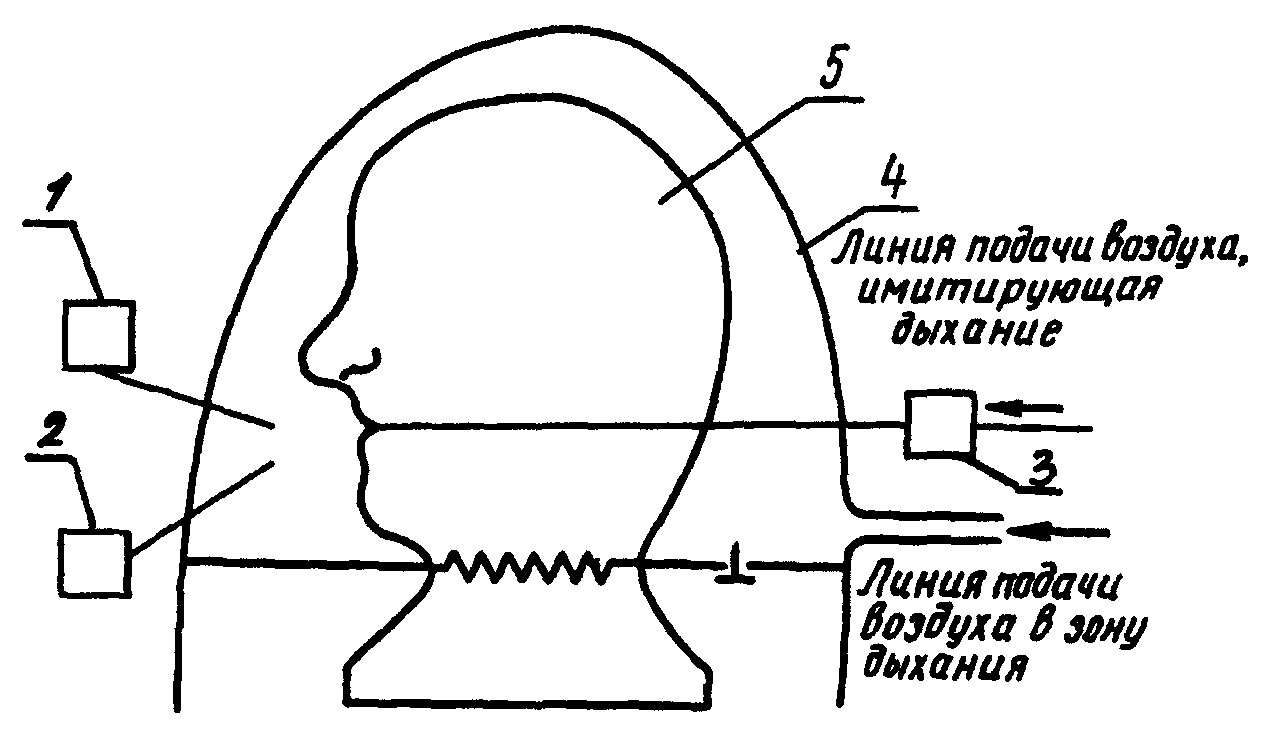

2 — микроманометр; 3 — ротаметр; 4 — оболочка ИК; 5 — муляж (макет головы)

Черт. 1

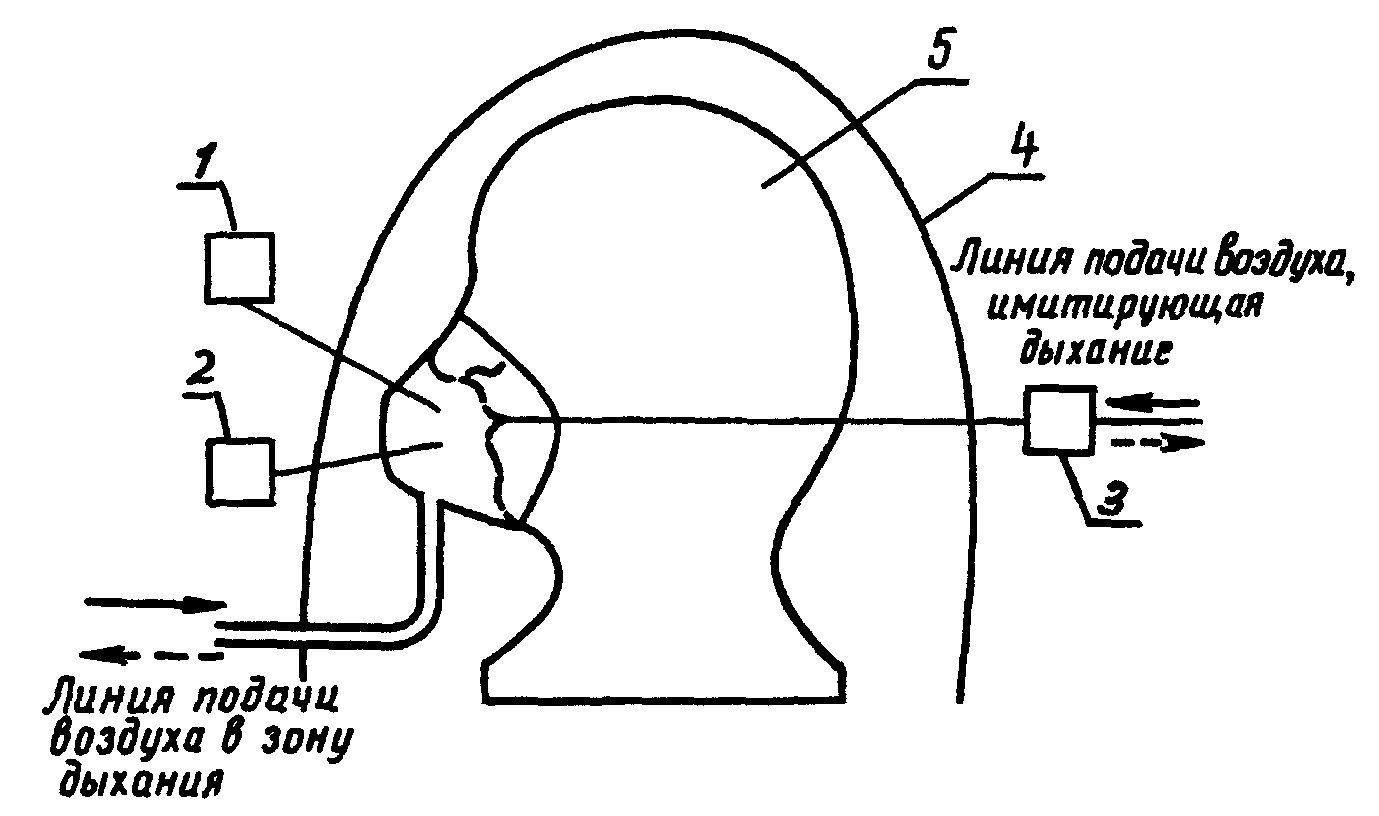

2 — микроманометр; 3 — ротаметр; 4 — оболочка ИК; 5 — муляж (макет головы)

Черт. 2

Приложение 2 Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ

Термин	Пояснение
Костюм изолирующий	Средство индивидуальной защиты, изолирующее весь организм, предназначенное для защиты организма человека от воздействия опасных и вредных факторов окружающей воздушной среды
Костюм изолирующий шланговый	Изолирующий костюм, в котором воздух для дыхания и вентилирования подкостюмного пространства поступает с помощью шланга от внешних источников
Костюм изолирующий автономный	Изолирующий костюм, в состав которого входит источник поступления воздуха для дыхания и вентилирования подкостюмного пространства

Приложение 3 Справочное

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ КАЧЕСТВА

1. Показатели качества изолирующих костюмов подразделяются на:

1.1 К общим показателям качества относятся:

1.2 К специализированным показателям относятся:

---
