ГОСТ 12.2.049-80. Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования

(утв. Постановлением Госстандарта СССР от 17.07.1980 № 3679)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

ОБОРУДОВАНИЕ ПРОИЗВОДСТВЕННОЕ

ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ

Occupational safety standards system. Industrial equipment. General ergonomic requirements

ГОСТ 12.2.049-80

Постановлением Государственного комитета СССР по стандартам от 17 июля 1980 г. № 3679 срок введения установлен с 01.01.1982.

Разработан Всесоюзным Центральным Советом Профессиональных Союзов, Минздравом СССР, Государственным комитетом СССР по науке и технике, Государственным комитетом СССР по труду и социальным вопросам, Государственным комитетом СССР по стандартам, Минздравом УССР.

Исполнители: Л.П. Боброва-Голикова, канд. мед. наук; О.М. Мальцева, канд. биол. наук; Р.З. Позднякова, канд. биол. наук; А.П. Купчин; Н.А. Коханова, канд. биол. наук; В.К. Оше; И.Г. Барон, канд. мед. наук; Ш.Л. Злотник, канд. техн. наук; Т.Е. Сазонова, канд. биол. наук; Л.А. Короткая, канд. мед. наук (руководители темы); Ю.В. Мойкин, канд. биол. наук; А.Н. Строкина, канд. биол. наук; В.М. Макарова; Т.А. Курганова; Т.П. Максимова; Э.Ф. Шардакова, канд. биол. наук; В.В. Елизарова; В.И. Даниляк, канд. техн. наук; А.И. Тихвинский; В.Б. Охлянд; М.П. Шапиро.

Внесен Всесоюзным Центральным Советом Профессиональных Союзов.

Зам. отделом охраны труда А.П. Семенов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 17 июля 1980 г. № 3679.

Настоящий стандарт распространяется на вновь проектируемое и модернизируемое производственное оборудование, применяемое во всех отраслях народного хозяйства, и устанавливает общие эргономические требования к нему.

Стандарт не распространяется на транспортные средства и производственное оборудование, перемещающееся в процессе работы.

Термины, применяемые в настоящем стандарте, — по ГОСТ 16035-70, ГОСТ 21033-75, ГОСТ 21034-75, ГОСТ 12.0.002-74.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Эргономические требования к производственному оборудованию должны устанавливать его соответствие антропометрическим, физиологическим, психофизиологическим и психологическим свойствам человека и обусловленным этими свойствами гигиеническим требованиям с целью сохранения здоровья человека и достижения высокой эффективности труда.

1.2. Эргономические требования к производственному оборудованию должны устанавливаться к тем его элементам, которые сопряжены с человеком при выполнении им трудовых действий в процессе эксплуатации, монтажа, ремонта, транспортирования и хранения производственного оборудования.

1.3. При установлении эргономических требований к производственному оборудованию необходимо рассматривать оборудование в комплексе со средствами технологической и в необходимых случаях организационной оснастки.

2. ОБЩИЕ ТРЕБОВАНИЯ

2.1. Уровни физических, химических и биологических опасных и вредных производственных факторов, генерируемых производственным оборудованием в рабочую зону, а также воздействующих на работающего при непосредственном контакте с элементами конструкции, должны соответствовать требованиям безопасности, установленным нормативно-технической документацией, утвержденной в установленном порядке.

2.2. Входящие в конструкцию производственного оборудования специальные технические и санитарно-технические средства (ограждения, экраны, вентиляторы и др.), обеспечивающие устранение или снижение уровней опасных и вредных производственных факторов до допустимых значений, не должны затруднять выполнение трудовых действий.

2.3. В необходимых случаях конструкция производственного оборудования должна обеспечивать возможность удобства выполнения трудовых действий с применением средств индивидуальной защиты.

2.4. Конструкция производственного оборудования должна обеспечивать оптимальное распределение функций между человеком и производственным оборудованием с целью обеспечения безопасности, ограничения тяжести и напряженности труда, а также обеспечения высокой эффективности функционирования системы «человек — производственное оборудование».

2.5. Конструкция всех элементов производственного оборудования, с которыми человек в процессе трудовой деятельности осуществляет непосредственный контакт, должна соответствовать его антропометрическим свойствам.

Статистические характеристики основных антропометрических признаков приведены в справочном Приложении 1.

2.6. Конструкция производственного оборудования должна обеспечивать такие физические нагрузки на работающего, при которых энергозатраты организма в течение рабочей смены не превышали бы 1046,7 кДж/ч (250 ккал/ч).

2.7. Конструкция производственного оборудования должна обеспечивать возможность организации трудового процесса, исключающей монотонность труда, путем ограничения частоты повторения простых трудовых действий и длительности непрерывного пассивного наблюдения за ходом производственного процесса или его части.

2.8. Производственное оборудование с групповыми рабочими местами и заданным темпом передачи предмета труда с одного рабочего места на другое (типа конвейерных линий) должно обеспечивать возможность изменения темпа выполнения трудовых действий в соответствии с динамикой работоспособности человека в течение смены и особенностями трудовых действий в пределах +/- 20% от заданного темпа, если, исходя из технологических требований, темп не должен быть постоянным.

2.9. Производственное оборудование должно соответствовать требованиям технической эстетики. Цвета сигнальные и знаки безопасности — по ГОСТ 12.4.026-76.

3. ТРЕБОВАНИЯ К РАБОЧЕМУ МЕСТУ

3.1. Рабочее место должно обеспечивать возможность удобного выполнения работ в положении сидя или стоя или в положениях и сидя, и стоя. При выборе положения работающего необходимо учитывать:

физическую тяжесть работ;

размеры рабочей зоны и необходимость передвижения в ней работающего в процессе выполнения работ;

технологические особенности процесса выполнения работ (требуемая точность действий, характер чередования по времени пассивного наблюдения и физических действий, необходимость ведения записей и др.).

3.2. Рабочее место при выполнении работ в положении сидя должно соответствовать требованиям ГОСТ 12.2.032-78, в положении стоя - ГОСТ 12.2.033-78.

3.3. При высоте рабочей поверхности и размерах моторного поля, соответствующих рабочему месту при выполнении работ в положении стоя, если технологический процесс не требует постоянного передвижения работающего и физическая тяжесть работ позволяет выполнять их в положении сидя, в конструкцию рабочего места следует включить кресло и подставку для ног, а также предусмотреть в конструкции производственного оборудования пространство для размещения ног, позволяющие выполнять работы при высокой посадке работающего. Высота поверхности сиденья кресла над полом, размеры подставки для ног и пространства для размещения ног приведены в рекомендуемом Приложении 2.

4. ТРЕБОВАНИЯ К ОРГАНАМ УПРАВЛЕНИЯ

4.1 Конструкция органов управления должна учитывать:

требуемую точность и скорость движений при осуществлении управления, а также частоту использования органа управления;

допустимые динамические и статические нагрузки на двигательный аппарат человека;

антропометрические характеристики двигательного аппарата человека;

необходимость быстрого распознавания органов управления, формирования и закрепления навыков по управлению.

4.2. При конструировании органов управления и их размещении в моторном поле рабочего места должны быть учтены следующие физиологические особенности двигательного аппарата человека:

скорость движения рук больше при движении в направлении «к себе», меньше — при движении «от себя»;

скорость движения правой руки больше при движении слева — направо, левой руки — справа — налево;

линейная скорость вращательных движений рук больше скорости поступательных движений;

скорость плавных криволинейных движений рук больше скорости прямолинейных движений рук с резким изменением направления;

точность движения рук больше при работе в положении сидя, меньше — при работе в положении стоя;

точность движений рук больше при небольших (до 10 Н) нагрузках;

точность движений, совершаемых пальцами рук, больше точности движений кистью;

наибольшая точность движений, совершаемых пальцами рук, достигается в горизонтальной плоскости при положении рук, согнутых в локтевом суставе на 50 — 60° и в плечевом суставе на 30 — 40°;

максимальное усилие, развиваемое правой (рабочей) рукой, на 10 — 15% больше максимального усилия, развиваемого левой рукой;

усилия давления и тяги, развиваемые руками при движении их перед корпусом, больше, чем при движении рук в стороны;

максимальное усилие, развиваемое стопой ноги в положении сидя, достигается, если угол между голенью и бедром составляет 95 — 120°;

максимальное усилие при движении ноги достигается в положении сидя при наличии упора для спины;

скорость и частота движений, совершаемых стопой ноги, больше в положении сидя, чем в положении стоя.

4.3. Усилия, необходимые для осуществления управляющих действий, должны устанавливаться с учетом способа перемещения органа управления (пальцами, кистью с предплечьем, всей рукой, стопой и т.д.), частоты использования и в некоторых случаях с учетом продолжительности непрерывного воздействия на органы управления, скорости выполнения управляющего действия и положения человека в процессе управления. Пример зависимости допустимых усилий вращения маховика с рукояткой от способа управления, скорости и времени вращения приведен в справочном Приложении 3.

4.4. Места возможных контактов органов управления с руками и ногами работающего должны быть выполнены из нетоксичных, а в необходимых случаях и из нетеплопроводных и электроизоляционных материалов.

4.5. Форма и размеры приводных элементов органов управления должны обеспечивать надежный захват их руками и предотвращать соскальзывание ног.

4.6. Для обозначения функционального назначения органов управления следует применять надписи и (или) символы, которые должны быть расположены на элементах конструкции рабочего места в непосредственной близости от органов управления или на их приводных элементах.

4.7. Органы управления должны кодироваться формой, цветом, размером или другими видами алфавита кода или их комбинациями.

4.8. Ножные органы управления должны применяться при необходимости разгрузки рук для осуществления управляющих действий, требующих небольшой точности. Допустимые условия нажатия на педали приведены в рекомендуемом Приложении 4.

4.9. Размеры, форма, значение перемещения педали определяют с учетом особенностей производственного оборудования конкретного вида (типа), при этом при управлении стопой перемещение педали должно быть не более 80 мм и ширина опорной поверхности — не менее 60 мм.

5. ТРЕБОВАНИЯ К СРЕДСТВАМ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

5.1. Кодирование средств отображения зрительной информации — по ГОСТ 21829-76.

5.2 Отсчетные устройства визуальных индикаторов — по ГОСТ 22902-78.

5.3. Цифровые и знакосинтезирующие электролюминесцентные индикаторы должны соответствовать требованиям ГОСТ 21837-76.

5.4. Построение мнемосхем должно соответствовать требованиям ГОСТ 21480-76.

5.5. Акустические индикаторы необходимо использовать, когда зрительный канал перегружен информацией, в условиях ограниченной видимости, большой пространственной протяженности, монотонной деятельности.

5.6. Акустические индикаторы неречевых сообщений, используемые для подачи аварийных и предупредительных сигналов (звонки, зуммеры, трещотки, гудки, генераторы звуковых колебаний и другие), должны соответствовать требованиям ГОСТ 21786-76.

5.7. Акустические индикаторы речевых сообщений следует применять, когда требуется быстрый двусторонний обмен информацией, в напряженных ситуациях работы, когда опознание неречевого кода затруднено. Динамический диапазон технических средств системы речевых сообщений должен обеспечивать качественную речевую связь. В условиях воздействия шума энергетический уровень воспроизведения речи должен превышать уровень шума не менее чем на 10 дБ.

6. КОНТРОЛЬ ВЫПОЛНЕНИЯ ЭРГОНОМИЧЕСКИХ ТРЕБОВАНИЙ

6.1. Контроль выполнения эргономических требований должен осуществляться на стадиях проектирования, изготовления, эксплуатации и ремонта производственного оборудования.

6.2. Контроль на стадиях изготовления, эксплуатации и ремонта должен осуществляться на объектах, соответствующих техническим условиям на их изготовление и полностью укомплектованных средствами технологической оснастки, на режимах работы и в условиях, предусмотренных нормативно-технической документацией, утвержденной в установленном порядке.

6.3. Объем и периодичность контроля выполнения эргономических требований на стадиях изготовления, эксплуатации и ремонта производственного оборудования должны устанавливаться нормативно-технической документацией по стандартизации, утвержденной в установленном порядке, на производственное оборудование конкретного вида (типа, группы).

6.4. Контроль выполнения эргономических требований должен проводиться расчетным, инструментальным и экспертным методами.

6.5. Контроль значений усилий, прилагаемых к органам управления, должен обеспечивать точность измерений не менее +/- 10%.

1. Статистические характеристики антропометрических признаков мужчин (табл. 1) и женщин (табл. 2) даны для пяти перцентилей трех групп населения:

А — население с малыми значениями продольных признаков;

Б — население со средними значениями продольных признаков;

В — население с большими значениями продольных признаков.

Примечание. Перцентиль — по ГОСТ 21889-76.

Положение стоя

Положение сидя

Положение стоя

Положение сидя

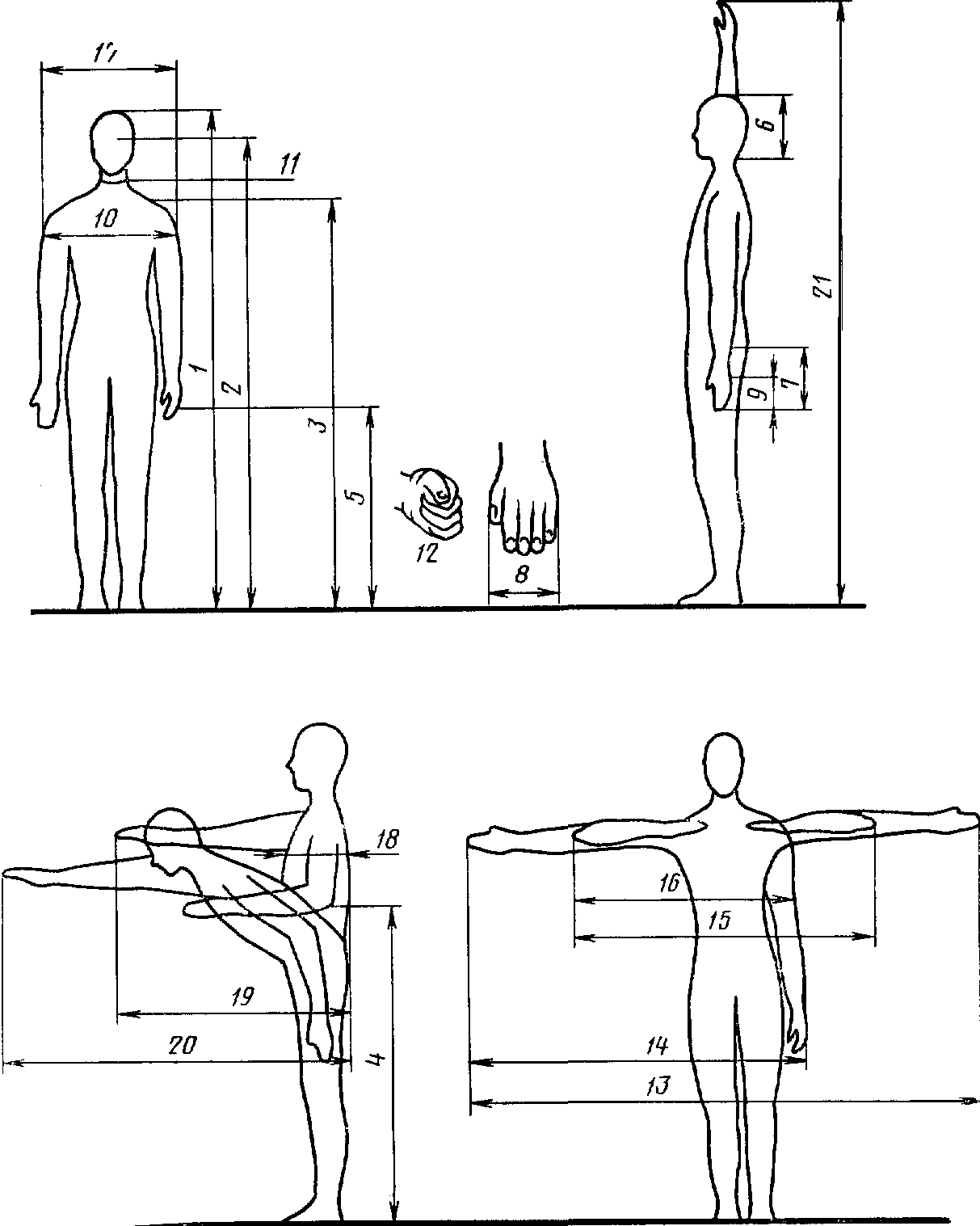

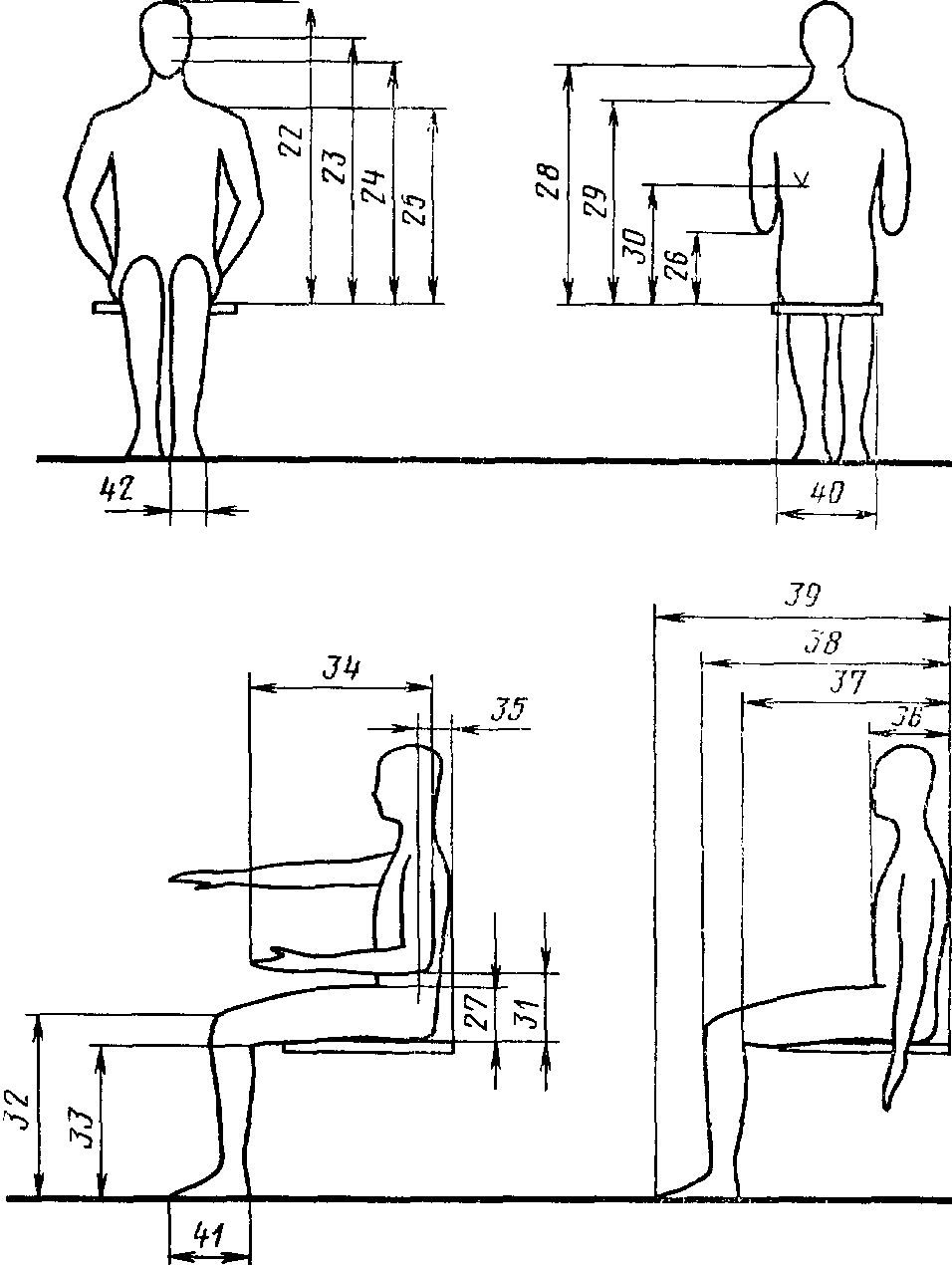

2. На черт. 1 и 2 дано графическое изображение антропометрических признаков человека в положении стоя и сидя. Цифры на чертежах соответствуют порядковым номерам признаков в табл. 1 и 2.

Приложение 2

1. Пределы регулирования поверхности сиденья кресла и подставки для ног по высоте для 5 - 95-го перцентилей населения группы Б (население со средними значениями продольных антропометрических признаков) при выполнении монтажных и станочных работ, не требующих высокой точности, подсчитывают по формулам, приведенным в таблице.

                                                            мм

2. Ширина подставки для ног — не менее 350 мм, длина — не менее 400 мм, угол наклона опорной поверхности 10 — 15°.

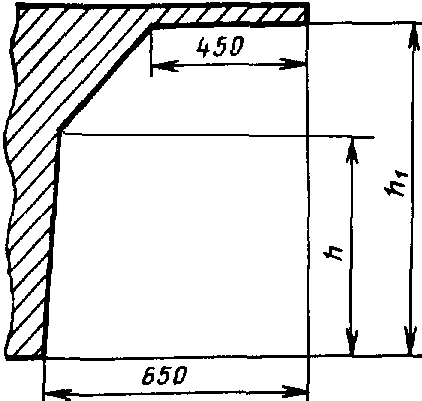

3. Размеры по высоте пространства для ног представлены на чертеже.

Примечание. При определении высоты пространства для ног конкретное значение из диапазона 220 — 250 мм выбирают с учетом вида используемой спецодежды.

Ширина пространства для ног — не менее 500 мм.

Примечания. 1. Способ управления:

для радиуса 50 мм — преимущественно кистью;

для радиуса 100 мм — преимущественно кистью с предплечьем;

для радиуса 150 мм — всей рукой (кисть, плечо и плечевой пояс).

2. Центр вращения маховика в оптимальной зоне. Оптимальная зона — по ГОСТ 12.2.033-78.
