ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

ЭЛЕКТРОБЕЗОПАСНОСТЬ

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЙ ПРИКОСНОВЕНИЯ И ТОКОВ

Occupational safety standards system. Electric safety. Maximum permissible values of pick-up voltages and currents

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Всесоюзным Центральным Советом Профессиональных Союзов.

Исполнители: А.С. Дальнов (руководитель темы); Г.П. Саверский; Н.Л. Неведомский; И.Н. Дорожкин.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1982 № 2987.

3. Периодичность проверки 5 лет.

4. Ссылочные нормативно-технические документы.

5. Переиздание (ноябрь 1988 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС № 4-88).

6. Проверен в 1987 г. Срок действия продлен до 01.07.1993 (Постановление Госстандарта СССР от 24.12.1987 № 4878).

Настоящий стандарт устанавливает предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека, предназначенные для проектирования способов и средств защиты людей, при взаимодействии их с электроустановками производственного и бытового назначения постоянного и переменного тока частотой 50 и 400 Гц.

Термины, используемые в стандарте, и их пояснения приведены в справочном Приложении.

(Измененная редакция, Изм. № 1).

1. ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЙ ПРИКОСНОВЕНИЯ И ТОКОВ

1.1. Предельно допустимые значения напряжений прикосновения и токов установлены для путей тока от одной руки к другой и от руки к ногам.

(Измененная редакция, Изм. № 1).

1.2. Напряжения прикосновения и токи, протекающие через тело человека при нормальном (неаварийном) режиме электроустановки, не должны превышать значений, указанных в табл. 1.

Таблица 1

Примечания. 1. Напряжения прикосновения и токи приведены при продолжительности воздействий не более 10 мин в сутки и установлены, исходя из реакции ощущения.

2. Напряжения прикосновения и токи для лиц, выполняющих работу в условиях высоких температур (выше 25 °С) и влажности (относительная влажность более 75%), должны быть уменьшены в три раза.

1.3. Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме производственных электроустановок напряжением до 1000 В с глухозаземленной или изолированной нейтралью и выше 1000 В с изолированной нейтралью не должны превышать значений, указанных в табл. 2.

Таблица 2

Примечание. Предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека при продолжительности воздействия более 1 с, приведенные в табл. 2, соответствуют отпускающим (переменным) и неболевым (постоянным) токам.

1.4. Предельно допустимые значения напряжений прикосновения при аварийном режиме производственных электроустановок с частотой тока 50 Гц, напряжением выше 1000 В, с глухим заземлением нейтрали не должны превышать значений, указанных в табл. 3.

Таблица 3

1.5. Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме бытовых электроустановок напряжением до 1000 В и частотой 50 Гц не должны превышать значений, указанных в табл. 4.

Таблица 4

Примечание. Значения напряжений прикосновения и токов установлены для людей с массой тела от 45 кг.

1.3 — 1.5. (Измененная редакция, Изм. № 1).

1.6. Защиту человека от воздействия напряжений прикосновения и токов обеспечивают конструкция электроустановок, технические способы и средства защиты, организационные и технические мероприятия по ГОСТ 12.1.019-79.

2. КОНТРОЛЬ НАПРЯЖЕНИЙ ПРИКОСНОВЕНИЯ И ТОКОВ

2.1. Для контроля предельно допустимых значений напряжений прикосновения и токов измеряют напряжения и токи в местах, где может произойти замыкание электрической цепи через тело человека. Класс точности измерительных приборов не ниже 2,5.

2.2. При измерении токов и напряжений прикосновения сопротивление тела человека в электрической цепи при частоте 50 Гц должно моделироваться резистором сопротивления:

для табл. 1 - 6,7 кОм;

для табл. 2 при времени воздействия:

до 0,5 с — 0,85 кОм;

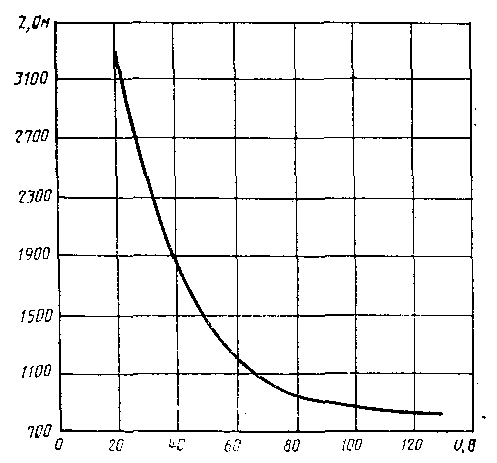

более 0,5 с — сопротивлением, имеющим зависимость от напряжения согласно чертежу;

для табл. 3 - 1 кОм;

для табл. 4 при времени воздействия:

до 1 с — 1 кОм;

Отклонение от указанных значений допускается в пределах +/- 10%.

(Измененная редакция, Изм. № 1).

2.3. При измерении напряжений прикосновения и токов сопротивление растеканию тока с ног человека должно моделироваться с помощью квадратной металлической пластины размером 25 х 25 см, которая располагается на поверхности земли (пола) в местах возможного нахождения человека. Нагрузка на металлическую пластину должна создаваться массой не менее 50 кг.

2.4. При измерении напряжений прикосновения и токов в электроустановках должны быть установлены режимы и условия, создающие наибольшие значения напряжений прикосновения и токов, воздействующих на организм человека.

Приложение

ТЕРМИНЫ И ИХ ПОЯСНЕНИЯ

(Измененная редакция, Изм. № 1).
