ГОСТ 11969-79* (СТ СЭВ 2856-81). Государственный стандарт Союза ССР. Сварка плавлением. Основные положения и их обозначения

(введен в действие Постановлением Госстандарта СССР от 19.04.1979 № 1438)

(ред. от 01.05.1982)

от 19 апреля 1979 г. № 1438

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАРКА ПЛАВЛЕНИЕМ

ОСНОВНЫЕ ПОЛОЖЕНИЯ И ИХ ОБОЗНАЧЕНИЯ

Fusion welding. Basic positions and their designations

ГОСТ 11969-79*

Группа В00

Постановлением Государственного комитета СССР по стандартам от 19 апреля 1979 г. № 1438 срок введения установлен

с 1 января 1980 года

1. Настоящий стандарт распространяется на сварные швы, выполняемые сваркой плавлением как в один, так и в несколько слоев, и устанавливает основные положения сварки и их обозначения.

Стандарт полностью соответствует СТ СЭВ 2856-81.

(Измененная редакция, Изм. № 1).

2. Положение сварки определяется углом наклона продольной оси шва \alpha и углом поворота поперечной оси шва \beta относительно их нулевых положений.

3. Основные положения сварки и их обозначения приведены в таблице.

Наименование основных положений	Обозначение	Тип сварного шва		\alpha град (пред. откл. +/- 10°)	\beta град (пред. откл. +/- 10°)
		угловой	стыковой
В лодочку	Л		-	0	0
Нижнее	Н				45
					0
Полугоризонтальное	Пг	-			45
Горизонтальное	Г				90

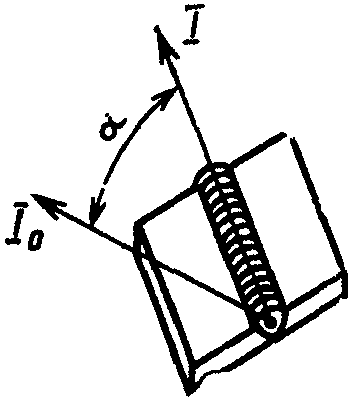

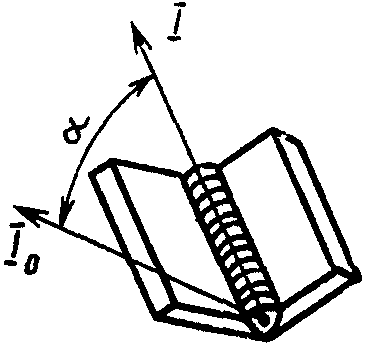

Полувертикальное	Пв			45	-

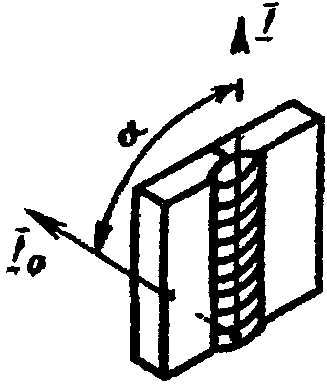

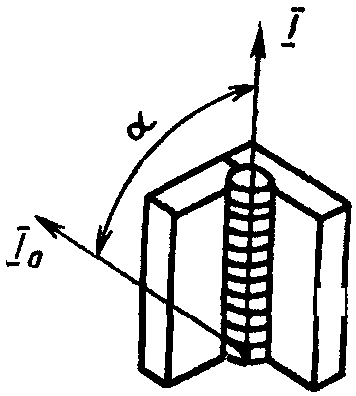

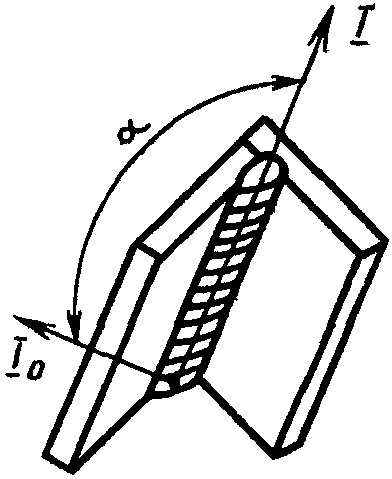

Вертикальное	В			90	-

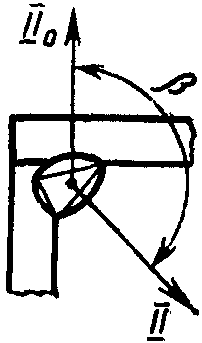

Полупотолочное	Пп			0	135
				135	-

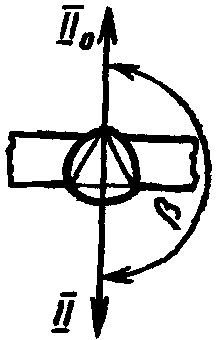

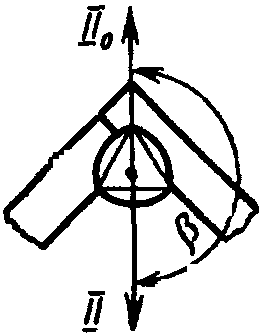

Потолочное	П			0	180

4. При выполнении многослойных швов в разных положениях обозначения основных положений сварки следует относить к каждому слою в отдельности.

5. Положения сварки, не охваченные настоящим стандартом, обозначаются величинами углов \alpha и \beta .

6. Направление сварки обозначается стрелкой после букв, обозначающих положение сварки. Например, при сварке на спуск острие стрелки направлено вниз "\text{В }" , а при сварке на подъем — вверх "\text{В }" .

7. Термины, применяемые в стандарте, и их определения даны в Приложении.

Справочное

Термин	Определение
Продольная ось сварного шва	Геометрическое место центров тяжести поперечных сечений сварного шва 0I — черт. 1 Черт. 1
Поперечная ось сварного шва	Перпендикуляр, проведенный из центра тяжести поперечного сечения сварного шва к отрезку прямой, который соединяет крайние точки кривой, образующей наружную поверхность шва 0II — (см. черт. 1)

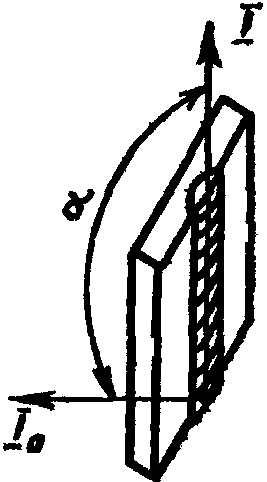

Нулевое положение продольной оси сварного шва	Положение, при котором продольная ось шва находится в горизонтальной плоскости 0I_{0} — черт. 2 Черт. 2

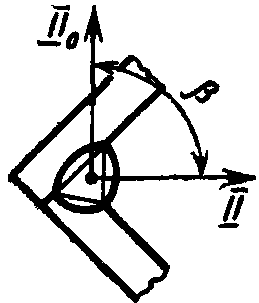

Нулевое положение поперечной оси сварного шва	Положение, при котором поперечная ось шва находится в вертикальной плоскости 0II_{0} — черт. 3 Черт. 3

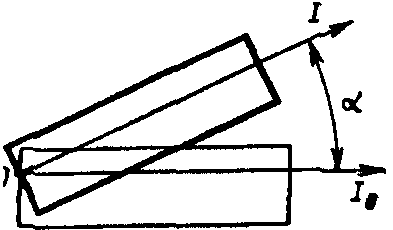

Угол наклона сварного шва \alpha	Угол, который образует продольная ось шва со своим нулевым положением (см. черт. 2)

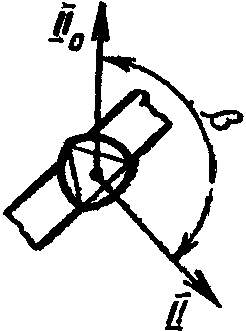

Угол поворота сварного шва \beta	Угол, который образует поперечная ось шва со своим нулевым положением (см. черт. 3)

---
