ГОСТ 11472-69*. Государственный стандарт Союза ССР. Допуски и посадки. Классы точности 02 — 09

(введен в действие Постановлением Госстандарта СССР от 03.12.1969 № 1313)

(ред. от 01.07.1980)

от 3 декабря 1969 г. № 1313

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДОПУСКИ И ПОСАДКИ. КЛАССЫ ТОЧНОСТИ 02 — 09

Limits and fits. Grades of tolerance 02 — 09

Группа Г12

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 3 декабря 1969 г. № 1313 срок введения установлен с 01.01.1971.

Проверен в 1975 г.

Взамен ГОСТ 11472-65.

Переиздание (январь 1992 г.) с Изменением № 1, утвержденным в июле 1980 г. (ИУС 9-80).

Применение стандарта для вновь разрабатываемых изделий не допускается.

(Измененная редакция, Изм. № 1).

1. Настоящий стандарт устанавливает допуски и посадки для размеров от 1 до 500 мм классов точности выше 1-го.

2. Допуски классов точности 02 — 09 должны назначаться по табл. 1.

Таблица 1

Допуски

Интервалы номинальных	Класс точности
размеров в мм	02	03	04	05	06	07	08	09
	Величина допуска в мкм
1 — 3	0,2	0,3	0,5	0,8	1,2	2	3	4
> 3 — 6	0,25	0,4	0,6	1,0	1,5	2,5	4	5
> 6 — 10	0,25	0,4	0,6	1,0	1,5	2,5	4	6
> 10 — 18	0,3	0,5	0,8	1,2	2	3	5	8
> 18 — 30	0,4	0,6	1,0	1,5	2,5	4	6	9
> 30 — 50	0,4	0,6	1,0	1,5	2,5	4	7	11
> 50 — 80	0,5	0,8	1,2	2	3	5	8	13
> 80 — 120	0,6	1,0	1,5	2,5	4	6	10	15
> 120 — 180	0,8	1,2	2	3,5	5	8	12	18
> 180 — 260	1,2	2	3	4,5	7	10	14	20
> 260 — 360	2	3	4	6	8	12	16	23
> 360 — 500	2,5	4	6	8	10	15	20	27

3. Предельные отклонения отверстий классов точности 08 и 09 и валов классов точности 07 и 08 должны назначаться по табл. 2 и 3 для посадок в системе отверстия и по табл. 4 и 5 для посадок в системе вала.

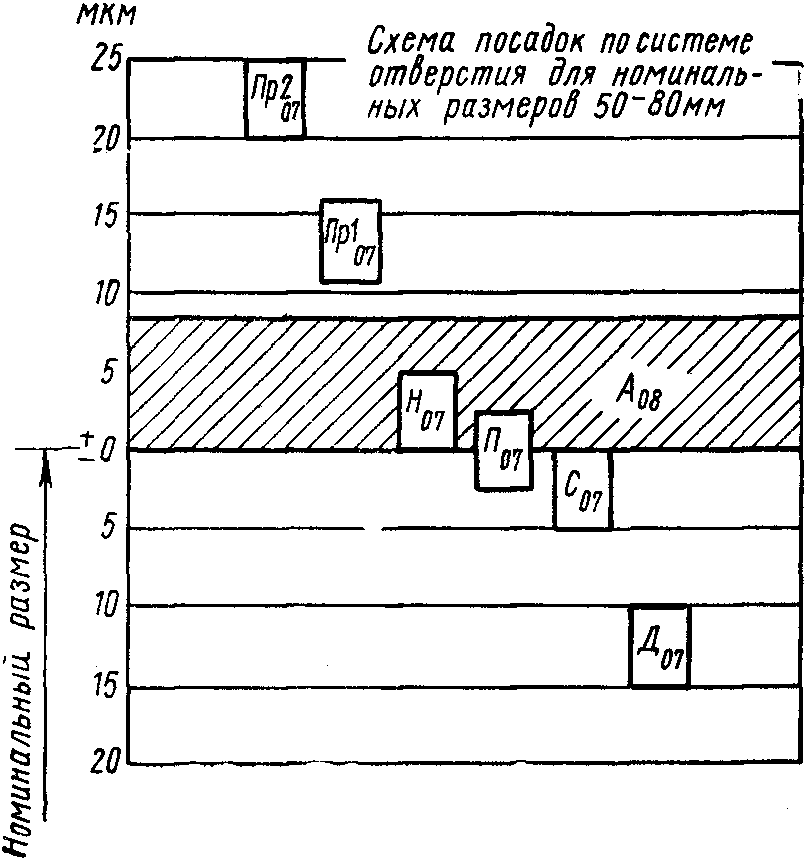

Таблица 2

в сочетании с основным отверстием класса точности 08

Интервал номинальных	Обозначение поля допуска
размеров в мм	отверстия		вала
	А 08		Пр2 07		Пр1 07		Н 07		П 07		С 07		Д 07
	Предельное отклонение в мкм
	Нижн.	Верхн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.
1 — 3	0	+3	+6	+4	+4	+2	+2	0	+1	-1	0	-2	-2	-4
> 3 — 6	0	+4	+10,5	+8	+6,5	+4	+2,5	0	+1,2	-1,2	0	-2,5	-4	-6,5
> 6 — 10	0	+4	+12,5	+10	+8,5	+6	+2,5	0	+1,2	-1,2	0	-2,5	-5	-7,5
> 10 — 18	0	+5	+15	+12	+10	+7	+3	0	+1,5	-1,5	0	-3	-6	-9
> 18 — 30	0	+6	+19	+15	+12	+8	+4	0	+2	-2	0	-4	-7	-11
> 30 — 50	0	+7	+21	+17	+13	+9	+4	0	+2	-2	0	-4	-9	-13
> 50 — 80	0	+8	+25	+20	+16	+11	+5	0	+2,5	-2,5	0	-5	-10	-15
> 80 — 120	0	+10	+29	+23	+19	+13	+6	0	+3	-3	0	-6	-12	-18
> 120 — 180	0	+12	+35	+27	+23	+15	+8	0	+4	-4	0	-8	-14	-22
> 180 — 260	0	+14	+41	+31	+27	+17	+10	0	+5	-5	0	-10	-15	-25
> 260 — 360	0	+16	+46	+34	+32	+20	+12	0	+6	-6	0	-12	-17	-29
> 360 — 500	0	+20	+55	+40	+38	+23	+15	0	+7,5	-7,5	0	-15	-20	-35

Таблица 3

в сочетании с основным отверстием класса точности 09

Интервал номинальных

Обозначение поля допуска

размеров в мм

отверстия

вала

А 09

Пр2 08

Пр1 08

Г 08

Н 08

П 08

С 08

Д 08

Предельное отклонение в мкм

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

1 — 3

0

+4

+9

+6

+7

+4

+5

+2

+3

0

+1,5

-1,5

0

-3

-2

-5

> 3 — 6

0

+5

+16

+12

+12

+8

+8

+4

+5

+1

+2

-2

0

-4

-4

-8

> 6 — 10

0

+6

+19

+15

+14

+10

+10

+6

+5

+1

+2

-2

0

-4

-5

-9

> 10 — 18

0

+8

+23

+18

+17

+12

+12

+7

+6

+1

+2,5

-2,5

0

-5

-6

-11

> 18 — 30

0

+9

+28

+22

+21

+15

+14

+8

+8

+2

+3

-3

0

-6

-7

-13

> 30 — 50

0

+11

+33

+26

+24

+17

+16

+9

+9

+2

+3,5

-3,5

0

7

-9

-16

> 50 — 80

0

+13

+40

+32

+28

+20

+19

+11

+10

+2

+4

-4

0

-8

-10

-18

> 80 — 120

0

+15

+47

+37

+33

+23

+23

+13

+13

+3

+5

-5

0

-10

-12

-22

> 120 — 180

0

+18

+55

+43

+39

+27

+27

+15

+15

+3

+6

-6

0

-12

-14

-26

> 180 — 260

0

+20

+64

+50

+45

+31

+31

+17

+18

+4

+7

-7

0

-14

-15

-29

> 260 — 360

0

+23

+72

+56

+50

+34

+36

+20

+20

+4

+8

-8

0

-16

-17

-33

> 360 — 500

0

+27

+88

+68

+60

+40

+43

+23

+25

+5

+10

-10

0

-20

-20

-40

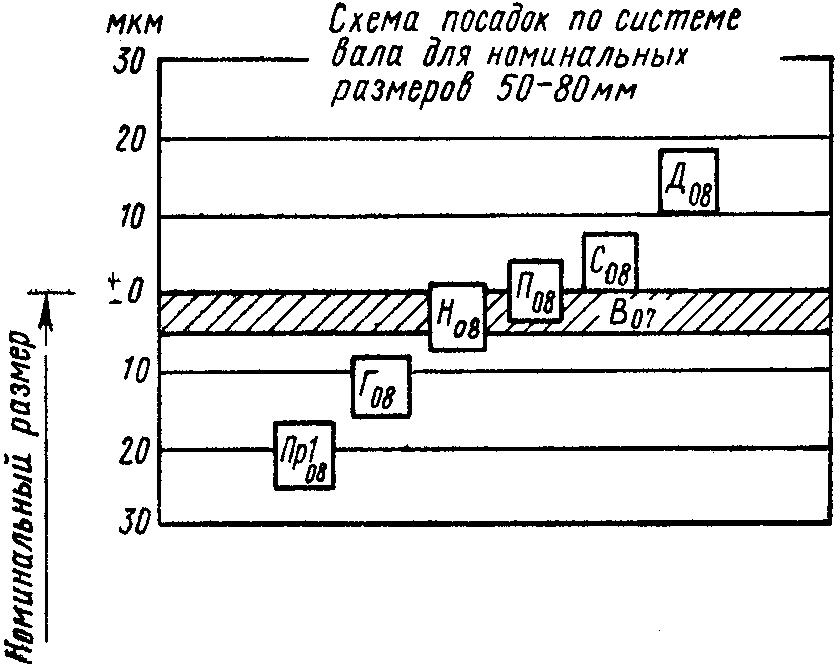

Таблица 4

в сочетании с основным валом класса точности 07

Интервал номинальных	Обозначение поля допуска
размеров в мм	вала		отверстия
	В 07		Пр1 08		Г 08		Н 08		П 08		С 08		Д 08
	Предельное отклонение в мкм
	Верхн.	Нижн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.
1 — 3	0	-2	-7	-4	-5	-2	-3	0	-1,5	+1,5	0	+3	+2	+5
> 3 — 6	0	-2,5	-10,5	-6,5	-6,5	-2,5	-3,5	+0,5	-2	+2	0	+4	+4	+8
> 6 — 10	0	-2,5	-12,5	-8,5	-8,5	-4,5	-3,5	+0,5	-2	+2	0	+4	+5	+9
> 10 — 18	0	-3	-15	-10	-10	-5	-4	+1	-2,5	+2,5	0	+5	+6	+11
> 18 — 30	0	-4	-19	-13	-12	-6	-6	0	-3	+3	0	+6	+7	+13
> 30 — 50	0	-4	-21	-14	-13	-6	-6	+1	-3,5	+3,5	0	+7	+9	+16
> 50 — 80	0	-5	-25	-17	-16	-8	-7	+1	-4	+4	0	+8	+10	+18
> 80 — 120	0	-6	-29	-19	-19	-9	-9	+1	-5	+5	0	+10	+12	+22
> 120 — 180	0	-8	-35	-23	-23	-11	-11	+1	-6	+6	0	+12	+14	+26
> 180 — 260	0	-10	-41	-27	-27	-13	-14	0	-7	+7	0	+14	+15	+29
> 260 — 360	0	-12	-46	-30	-32	-16	-16	0	-8	+8	0	+16	+17	+23
> 360 — 500	0	-15	-55	-35	-38	-18	-20	0	-10	+10	0	+20	+20	+40

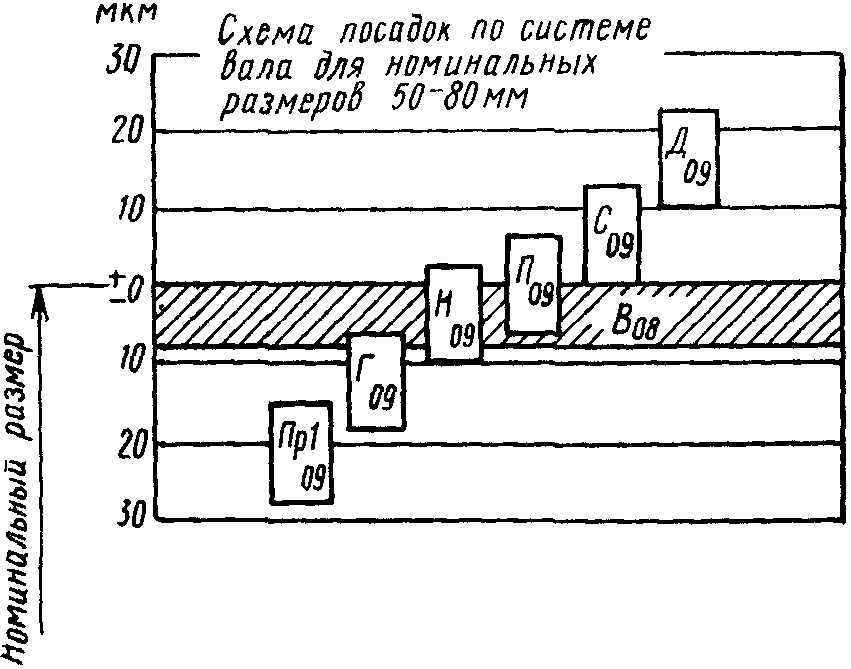

Таблица 5

в сочетании с основным валом класса точности 08

Интервал номинальных	Обозначение поля допуска
размеров в мм	вала		отверстия
	В 08		Пр1 09		Г 09		Н 09		П 09		С 09		Д 09
	Предельное отклонение в мкм
	Верхн.	Нижн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.	Нижн.	Верхн.
1 — 3	0	-3	-8	-4	-6	-2	-4	0	-2	+2	0	+4	+2	+6
> 3 — 6	0	-4	-12	-7	-8	-3	-5	0	-2,5	+2,5	0	+5	+4	+9
> 6 — 10	0	-4	-14	-8	-10	-4	-5	+1	-3	+3	0	+6	+5	+11
> 10 — 18	0	-5	-17	-9	-12	-4	-6	+2	-4	+4	0	+8	+6	+14
> 18 — 30	0	-6	-21	-12	-14	-5	-8	+1	-4,5	+4,5	0	+9	+7	+16
> 30 — 50	0	-7	-24	-13	-16	-5	-9	+2	-5,5	+5,5	0	+11	+9	+20
> 50 — 80	0	-8	-28	-15	-19	-6	-10	+3	-6,5	+6,5	0	+13	+10	+23
> 80 — 120	0	-10	-33	-18	-23	-8	-13	+2	-7,5	+7,5	0	+15	+12	+27
> 120 — 180	0	-12	-39	-21	-27	-9	-15	+3	-9	+9	0	+18	+14	+32
> 180 — 260	0	-14	-45	-25	-31	-11	-18	+2	-10	+10	0	+20	+15	+35
> 260 — 360	0	-16	-50	-27	-36	-13	-20	+3	-11,5	+11,5	0	+23	+17	+40
> 360 — 500	0	-20	-60	-33	-43	-16	-25	+2	-13,5	+13,5	0	+27	+20	+47

Для валов класса точности 09 предельные отклонения настоящим стандартом не устанавливаются, так как они соответствуют 1-му классу точности по ОСТ НКМ 1011.

4. Для валов классов точности 02 — 06 и отверстий классов точности 02 — 07 расположение полей допусков настоящим стандартом не устанавливается.

Рекомендуется располагать поля допусков относительно номинального размера: в «плюс» — для отверстий, в «минус» — для валов или симметрично (половина допуска со знаком +/-).

---
