ГОСТ 11279.2-83. Государственный стандарт Союза ССР. Красители органические. Методы определения устойчивости окрасок к действию света, света и погоды
(утв. и введен в действие Постановлением Госстандарта СССР от 06.01.1983 № 11)
(ред. от 01.06.1991)
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 6 января 1983 г. № 11
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТОДЫ ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ ОКРАСОК К ДЕЙСТВИЮ СВЕТА, СВЕТА И ПОГОДЫ
Organic dyes. Testing methods of colour fastness to light, light and weather
Срок действия с 1 января 1984 года до 1 января 1994 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР
А.Л. Познякевич, канд. хим. наук; З.И. Сергеева, канд. хим. наук; Н.Н. Красикова, Б.Г. Аристов, канд. хим. наук; А.Н. Стрункина, Т.В. Силина, канд. хим. наук; В.Н. Горенко; В.И. Пескова, А.З. Каримова, канд. хим. наук; Е.В. Король, М.Г. Лумер
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.01.83 № 11
3. ВЗАМЕН ГОСТ 11279-65 в части разд. 2
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
|---|---|
| ГОСТ 745-79 | 1.1, 2.1 |
| ГОСТ 9733.0-83 | 1.1, 2.1, 3.1 |
| ГОСТ 11279.1-83 | 1.2.1 |
5. ПЕРЕИЗДАНИЕ (март 1992 г.) с Изменением № 1, утвержденным в июне 1991 г. (ИУС 9-91)
Настоящий стандарт распространяется на органические красители (пигменты и лаки) и устанавливает методы испытания устойчивости окраски образцов, окрашенных пигментами и лаками, к действию дневного света, света и погоды (атмосферных условий) и искусственного дневного света.
Сущность методов заключается в определении степени изменения цвета образцов под воздействием дневного света, света и погоды (атмосферные условия) и искусственного дневного света в сравнении со шкалой синих эталонов.
1. МЕТОД ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ ОКРАСОК К ДЕЙСТВИЮ ДНЕВНОГО СВЕТА
1.1 Аппаратура и материалы
Рама для экспозиции, обращенная к югу и установленная под углом к горизонту, равным приблизительно широте местности, где проводится экспозиция.
Рама должна быть помещена в бездымной зоне, где нет пыли и отработанных газов.
Образцы и эталоны должны быть закреплены на фанере и на них не должна падать тень от окружающих предметов и стенок рамы. К образцам должен быть обеспечен свободный доступ воздуха.
Раму покрывают оконным бесцветным стеклом для защиты образцов и эталонов от дождя. Фанеру с образцами и эталонами вставляют в раму. Расстояние между стеклом и образцами должно быть не менее 500 мм.
Пластинка из картона, покрытого алюминиевой фольгой для упаковки. Фольга — по ГОСТ 745-79.
Шкала синих эталонов, разработанная к ГОСТ 9733.0-83.
Шкала серых эталонов, для определения степени изменения первоначальной окраски, разработанная к ГОСТ 9733.0-83.
1.2 Подготовка к испытанию
1.2.1. Готовят масляное покрытие на кальке или жести по ГОСТ 11279.1-83, п. 1.2. При этом массовое соотношение компонентов (пигмента или лака и белил) принимают 1:10 и (или) 1:100, если в нормативно-технической документации на испытуемый пигмент или лак не указано другое соотношение.
Готовят лакокрасочное покрытие на жести или триацетатной пленке по ГОСТ 11279.1-83, п. 1.3.
Готовят нитроцеллюлозное покрытие на белом миткале по ГОСТ 11279.1-83, п. 1.4.
Готовят пластины резины по ГОСТ 11279.1-83, п. 1.5.
Готовят поливинилхлоридные пленки по ГОСТ 11279.1-83, п. 1.7.
Размер образцов не менее 10 x 100 мм.
(Измененная редакция, Изм. № 1).
1.2.2. Испытуемые образцы и комплект синих эталонов последовательно и параллельно друг другу прикрепляют концами к двум полоскам белой хлопчатобумажной ткани, расположенным перпендикулярно образцам и эталонам. Затем образцы и эталоны переносят на фанеру и прикрепляют полоски белой ткани к фанере так, чтобы образцы и эталоны были в натянутом состоянии. Фанеру с образцами и эталонами помещают в раму под стекло.
1.3 Проведение испытаний
Испытуемые образцы и эталоны одновременно подвергают воздействию света круглосуточно.

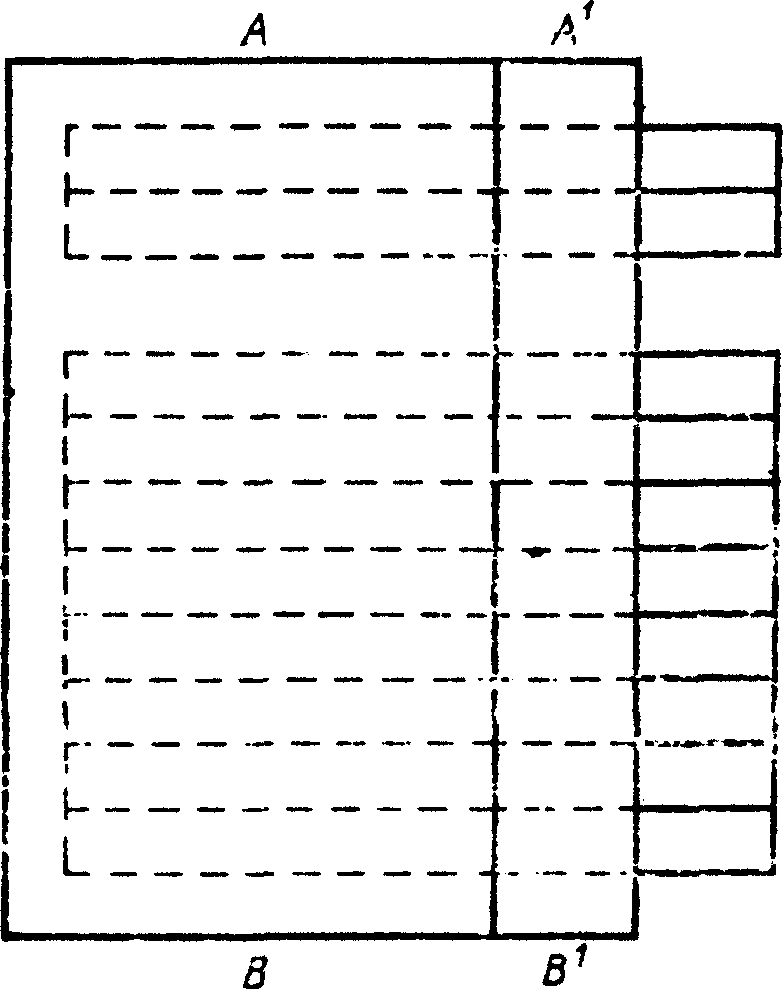

Испытуемые образцы и эталоны располагают, как показано на черт. 1 и закрывают их двумя пластинками: AB и A'B'. Каждая пластинка должна закрывать 1/5 часть общей длины образца и эталона.
Следят за выцветанием эталонов, периодически снимая пластинку AB и осматривая эталоны. Когда степень изменения окраски эталона 3 можно оценить баллом 4 — 5 по серой шкале, производят предварительную оценку устойчивости к свету, осматривая образцы, и в случае их выцветания дают оценку их устойчивости к свету путем сравнения появившихся в них изменений с изменениями синих эталонов 1, 2, 3.
Далее пластинку AB помещают точно на то же место и продолжают экспозицию до начального изменения эталона 4, равного баллу 4 — 5 по серой шкале: в этот момент закрывают пластинкой AB еще 1/5 соседней части поверхности образцов и эталонов (черт. 2) и продолжают экспозицию до тех пор, пока не появится начальное изменение эталона 6, равное баллу 4 — 5 по серой шкале. Тогда пластинкой AB закрывают еще 1/5 соседней части образцов и эталонов (черт. 3). Выдержку продолжают до тех пор, пока выцветание эталона 7 не достигнет изменения окраски, характеризуемого баллом 4 по серой шкале.
1.4 Обработка результатов
1.4.1. Оценку устойчивости окраски испытуемых образцов производят сравнением каждого из трех инсолированных в течение разного времени участков поверхности испытуемых образцов и эталонов с неинсолированными участками.
Устойчивость к свету оценивают визуально баллом эталона, имеющего одинаковое изменение окраски между инсолированной и неинсолированной частями образца.
Если по общему виду инсолированная испытуемая окраска не совпадает ни с одним из инсолированных эталонов, а является устойчивее предыдущего эталона и менее устойчивой, чем соседний последующий эталон, то ставят промежуточную оценку, например, 6 — 7.
Устойчивость окрасок к свету оценивают только для тех участков образца, которые выцвели до контрастов, приближающихся к баллам 4 и 3 серой шкалы. Если при оценке двух или трех участков образца получены разные оценки устойчивости к свету, то за окончательную оценку устойчивости к свету образца принимают среднее арифметическое значение оценок, выраженное ближайшим полным или промежуточным баллом. Если среднее арифметическое значение выражается цифрами с дробью 1/4 или 3/4, то устойчивость окраски к свету оценивают следующей более высокой половиной балла или целым баллом.
1.4.2. Перед оценкой образцы выдерживают в темноте при комнатной температуре не менее 24 ч.
1.4.3. Если окраска образца менее устойчива, чем окраска эталона 1, то устойчивость к свету такого образца оценивают баллом 1.
1.4.4. Если устойчивость к свету оценивается баллом 4 и ниже, то имеет значение предварительная оценка. Если предварительная оценка соответствует баллам 1, 2 или 3, то ее указывают в скобках.
Например, оценка 6(3) означает, что к тому моменту, когда началось выцветание эталона 3, окраска испытуемого образца несколько изменилась, но затем больше не изменялась и начала изменяться к моменту изменения 6-го эталона.
1.4.5. При оценке устойчивости окраски баллом оценивают общий контраст между первоначальной и измененной окраской, который включает в себя изменение интенсивности, оттенка и яркости. Если контраст, в основном, вызван изменением оттенка или яркости, то наряду с баллом ставят обозначение:
З - " " зеленее К - " " краснее Ж - " " желтее Т - " " тупее Я - " " ярче.
При одновременном изменении оттенка и яркости окраски ставят два обозначения, например, КТ. Если контраст, в основном, вызван изменением интенсивности, то устойчивость окраски оценивают только баллом.
2. МЕТОД ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ ОКРАСОК К ДЕЙСТВИЮ СВЕТА И ПОГОДЫ (АТМОСФЕРНЫЕ УСЛОВИЯ)
2.1 Аппаратура и материалы
Фанера для экспозиции образцов, обращенная к югу и установленная под углом к горизонту, равным приблизительно широте местности, где проводятся испытания. Фанера с образцами должна быть помещена в бездымной зоне, где нет пыли и отработанных газов. Образцы должны быть закреплены на фанере и на них не должна падать тень от окружающих предметов.
Рама для экспозиции синих эталонов, покрытая оконным стеклом (п. 1.1).
Пластинка из картона, покрытого алюминиевой фольгой для упаковки.
Фольга по ГОСТ 745-79.
Шкала серых эталонов для определения изменения первоначальной окраски, разработанная к ГОСТ 9733.0-83.
Шкала синих эталонов, разработанная к ГОСТ 9733.0-83.
Ткань из полиэфирного или полиамидного волокна, неокрашенная.
2.2 Подготовка к испытанию
2.2.1 Готовят покрытие, как указано в п. 1.2.1.
2.2.2. Из подлежащих испытанию окрашенных образцов вырезают по два образца, каждый размером не менее 30 x 30 мм.
Образцы нашивают на куски промытой ткани из полиэфирного или полиамидного неокрашенного волокна.
2.2.3. Синие эталоны последовательно и параллельно друг к другу прикрепляют концами к двум полоскам белой хлопчатобумажной ткани, расположенным перпендикулярно эталонам.
2.3 Проведение испытания
Ткань с пришитыми на ней образцами прочно прикрепляют к фанере.
Синие эталоны закрепляют на фанере так, чтобы они были в натянутом состоянии.
Закрывают пластинкой 1/3 средней части эталонов. Фанеру с эталонами помещают в раму под стеклом. Следят за выцветанием эталонов, периодически снимая пластинку и осматривая эталоны. Когда степень изменения окраски эталона 6 можно оценить баллом 4 шкалы серых эталонов, тогда снимают по одному испытуемому образцу от каждой пары и закрывают еще 1/3 левой части эталонов.
Продолжают испытание до тех пор, пока различие между окраской инсолированной и неинсолированной частей эталона 7 не будет равно баллу 4 шкалы серых эталонов. Затем снимают оставшиеся образцы и эталоны.
Поверхность образцов очищают от загрязнений мягкой тканью. Допускается промывать образцы холодной дистиллированной водой с мылом. Затем образцы высушивают и определяют степень изменения окраски образцов и эталонов.
2.4 Обработка результатов
2.4.1. Сначала оценивают устойчивость окраски образцов, подвергавшихся инсоляции в течение более короткого промежутка времени в сравнении с частями эталонов, инсолировавшимися в течение того же периода времени.
Устойчивость окраски оценивается баллом эталона, изменение окраски которого наиболее близко соответствует изменению окраски инсолированного образца. Если инсолированная испытуемая окраска не совпадает ни с одним из инсолированных эталонов, а является устойчивее предыдущего эталона и менее устойчивой, чем соседний последующий эталон, то ставится промежуточная оценка, например, 3 — 4.
2.4.2. Затем проводят оценку устойчивости окраски по изменению окраски образцов, подвергавшихся инсоляции в течение более длительного промежутка времени в сравнении с окраской эталонов, инсолировавшихся в течение того же периода времени.
Оценку устойчивости окраски проводят так же, как указано в п. 1.4.1.
2.4.3. За окончательную оценку устойчивости окраски к свету и погоде принимают более низкую оценку, полученную по пп. 1.4.1 и 1.4.2.
2.4.4. При оценке устойчивости окраски баллом оценивают общий контраст между первоначальной и измененной окраской, который включает в себя изменение интенсивности, оттенка и яркости. Если контраст, в основном, вызван изменением оттенка или яркости, то наряду с баллом ставят обозначение:
З - " " зеленее К - " " краснее Ж - " " желтее Т - " " тупее Я - " " ярче.
При одновременном изменении оттенка и яркости окраски ставят два обозначения, например, КТ. Если контраст, в основном, вызван изменением интенсивности, то устойчивость окраски оценивают только баллом.
3. МЕТОД ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ ОКРАСОК К ДЕЙСТВИЮ ИСКУССТВЕННОГО ДНЕВНОГО СВЕТА
3.1 Аппаратура и материалы
Аппарат искусственной погоды, обеспечивающий создание и поддержание в течение длительного времени выбранных условий испытания, включающих воздействие на испытуемые образцы света, тепла, влажного воздуха и воды.
Аппарат искусственной погоды состоит из следующих основных частей:
электрический источник искусственного облучения с системой для зажигания, постоянного горения и счетчиком времени;
светофильтр — специальное стекло, которое на 90% пропускает лучи в диапазоне 370 — 380 нм и задерживает лучи в диапазоне ниже 290 — 300 нм;
тепловой фильтр — стеклянные или фильтры с водой, которые следует часто чистить, чтобы не снижать интенсивность облучения за счет пыли и грязи;
держатели образцов с системой перемещения их вокруг источника света;
устройство для дождевания образцов;
устройство для поддержания заданной температуры в рабочей камере с погрешностью не более +/- 2 °C;
устройство для поддержания в камере заданной относительной влажности воздуха от 10 до 98% с погрешностью +/- 2%;
источник облучения — ксеноновая дуговая лампа с коррелированной цветовой температурой около 5500 — 6500 К. Ксеноновая лампа должна находиться в эксплуатации не более 1500 ч.
Шкала серых эталонов для определения степени изменения первоначальной окраски, разработанная к ГОСТ 9733.0-83.
Шкала синих эталонов, разработанная к ГОСТ 9733.0-83.
Пластины из тонкого листового алюминия для покрытия образцов и эталонов.
3.2 Подготовка к испытанию
3.2.1 Готовят покрытие, как указано в пп. 1.2.1.
Размер образцов должен быть не менее 10 x 4,5 мм.
3.2.2. Испытуемые образцы прикрепляют к картону и вставляют в держатель, который помещают в рабочую камеру. Таким же образом прикрепляют шкалу синих эталонов.
3.3 Проведение испытаний
Картоном или пластиной закрывают 1/4 часть общей длины образцов и эталонов.
Образцы и эталоны облучают в работающем аппарате с закрытой дверцей до тех пор, пока степень изменения окраски эталонов 3 будет соответствовать баллу 4 — 5 по серой шкале. Осматривают образцы и в случае их выцветания оценивают устойчивость к действию искусственного света сравнением появившихся в них изменений с изменениями синих эталонов 1, 2, 3.
Картон или пластину помещают на то же место и продолжают инсоляцию до тех пор, пока степень изменения окраски эталона 4 не будет соответствовать баллу 4 — 5 по серой шкале, затем закрывают еще 1/4 часть площади образцов и эталонов и продолжают облучение до тех пор, пока степень изменения окраски эталона 6 не будет соответствовать баллу 4 — 5 по серой шкале. Закрывают еще 1/4 часть длины образцов и эталонов и продолжают облучение до тех пор, пока степень изменения окраски эталона 7 не будет соответствовать баллу 4 по серой шкале.
3.4 Обработка результатов
Устойчивость окраски испытуемых образцов оценивают сравнением каждого из трех инсолированных в течение разного времени участков поверхности испытуемых образцов и эталонов с неинсолированными участками.
Устойчивость к действию дневного искусственного света оценивают визуально баллом эталона, имеющего одинаковое изменение окраски между инсолированной и неинсолированной частями образца.
Если по общему виду инсолированная испытуемая окраска не совпадает ни с одним из инсолированных эталонов, а является устойчивее какого-либо эталона и менее устойчивой, чем соседний последующий эталон, ставят промежуточную оценку, например, 6 — 7.
