ГОСТ 11196-74. Уровни с микрометрической подачей ампулы. Технические условия
(утв. Постановлением Госстандарта СССР от 13.06.1974 № 1459)
(ред. от 01.12.1995)
от 13 июня 1974 г. № 1459
УРОВНИ С МИКРОМЕТРИЧЕСКОЙ ПОДАЧЕЙ АМПУЛЫ
Levels with micrometrical feed of ampule. Specifications
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 13 июня 1974 г. № 1459.
Изменение № 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 3 от 18.02.1993).
| Наименование государства | Наименование национального органа по стандартизации |
|---|---|
| Азербайджанская Республика | Азгосстандарт |
| Республика Армения | Армгосстандарт |
| Республика Беларусь | Госстандарт Беларуси |
| Грузия | Грузстандарт |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Республика Молдова | Молдовастандарт |
| Российская Федерация | Госстандарт России |
| Туркменистан | Главная государственная инспекция Туркменистана |
| Республика Узбекистан | Узгосстандарт |
| Украина | Госстандарт Украины |
3. Взамен ГОСТ 11196-65 и ГОСТ 5.878-71.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2.601-95 ГОСТ 8.001-80 ГОСТ 8.383-80 ГОСТ 2386-73 ГОСТ 13762-86 ГОСТ 15982-70 | 2а.1, 2.25.1 2б.1а 2б.1а 2.6; 2.7; 2.8; 2.17 2.27.1; 3.1 2в.1 |
5. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).
6. Переиздание (январь 1999 г.) с Изменениями № 1, 2, 3, 4, утвержденными в мае 1981 г., декабре 1984 г., августе 1989 г., декабре 1995 г. (ИУС 8-81, 4-85, 12-89, 2-96).
Настоящий стандарт распространяется на уровни с микрометрической подачей ампулы (далее — уровни), предназначенные для измерения наклонов плоских и цилиндрических поверхностей относительно горизонтального положения.
Требования настоящего стандарта, кроме пп. 2.10, 2.11, 2.16, являются обязательными, требования пп. 2.10, 2.11, 2.16 настоящего стандарта являются рекомендуемыми.
(Измененная редакция, Изм. № 2, 3, 4).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1 Уровни должны изготовляться двух типов с размерами, указанными в табл. 1а:
1 — с ценой деления 0,01 мм/м (черт. 1);
2 — с ценой деления 0,10 мм/м (черт. 2).
| Тип уровня | L | B | Диаметр цилиндрической поверхности |
|---|---|---|---|
| 1 | 150; 200 | 45 60 | От 20 до 110 « 20 » 160 |
| 2 | 200 | 45 60 | От 20 до 110 « 20 » 160 |

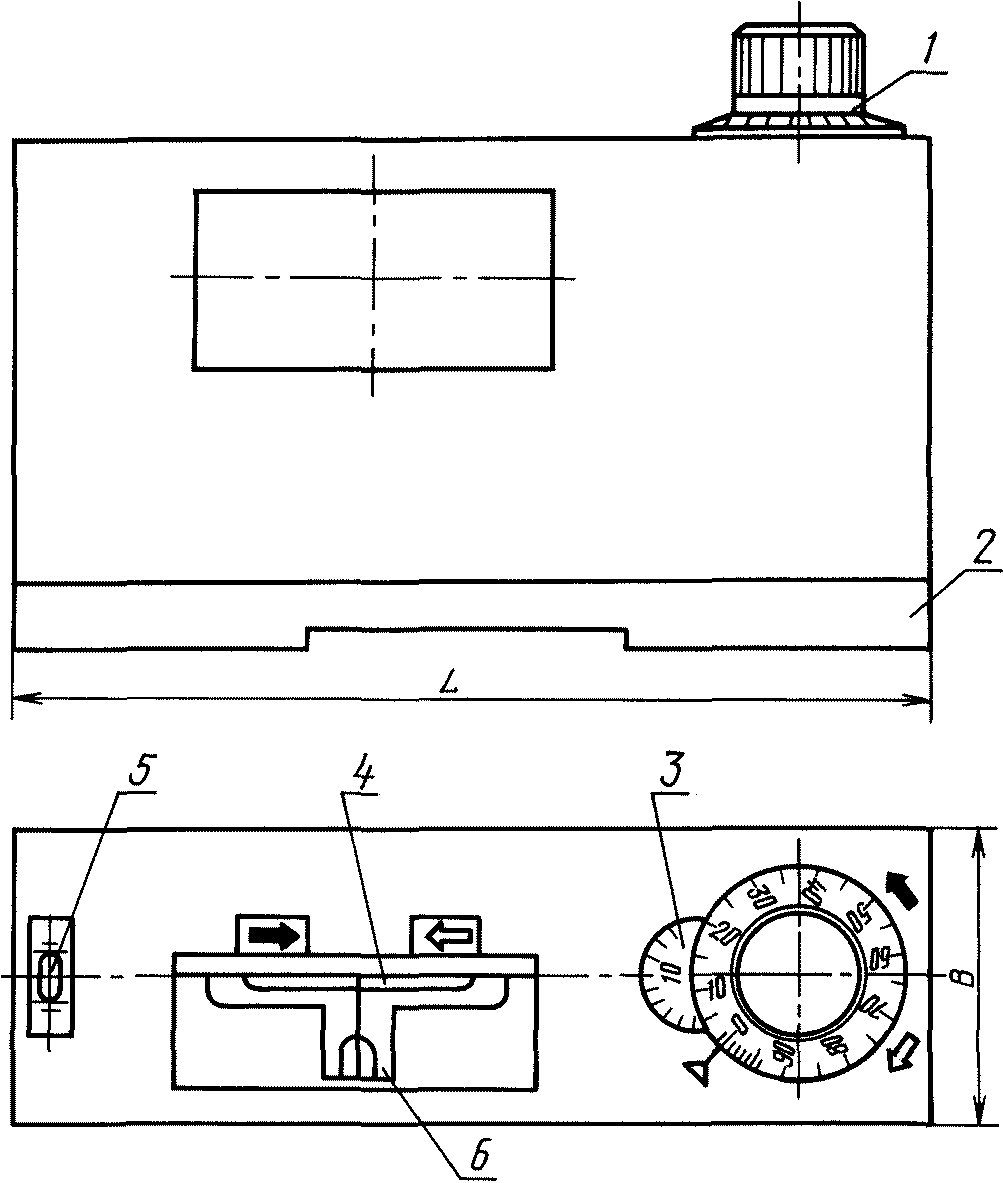

1 — лимб; 2 — основание; 3 — шкала счетчика оборотов лимба;
4 — продольная ампула; 5 — поперечная ампула;
6 — оптическое устройство

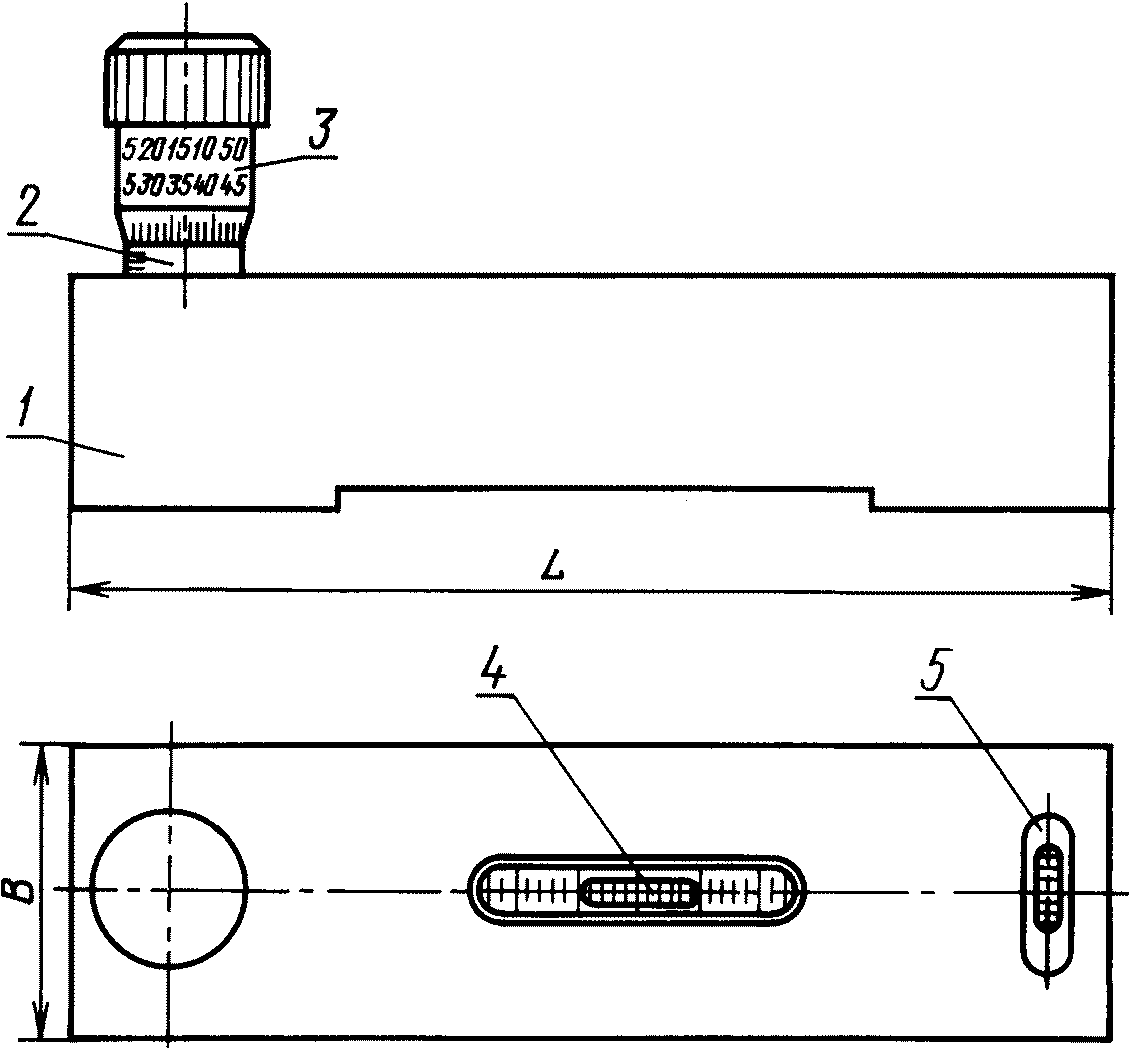

4 — продольная ампула; 5 — поперечная ампула
Примечание. Черт. 1 и 2 не определяют конструкцию уровней.
1.2. Основные параметры уровней должны соответствовать указанным в табл. 1.
| Тип уровня | Цена деления | Предел измерения, не менее |
|---|---|---|
| 1 | 0,01 (0°0'2») | +/- 10 (+/- 0°34') |
| 2 | 0,10 (0°0'20») | +/- 30 (+/- 1°43') |
Примечание. В скобках указаны приближенные значения.
Пример условного обозначения уровня типа 1
1.3. На рабочих поверхностях оснований уровней должны быть призматические канавки для установки на цилиндрические поверхности диаметром по табл. 1а.
1.1 — 1.3. (Измененная редакция, Изм. № 2).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Длина пузырька должна оставаться в пределах поля зрения для уровней типа 1 и в пределах градуированной части ампулы для уровней типа 2 в диапазоне температур от плюс 35 до минус 5 °C.
2.1а. Уровни следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
(Введен дополнительно, Изм. № 2).
2.2. Погрешность уровней при прямом или обратном ходе микрометрического винта, при температуре окружающего воздуха (20 +/- 2) °C и относительной влажности до 80%, не должна превышать значений, указанных в табл. 2.
| Тип уровня | Предел допускаемой погрешности уровней, мм/м | |
| в пределах отклонения +/- 1 мм/м от горизонтального положения | на всем пределе измерений | |
| 1 | +/- 0,01 | +/- 0,02 |
| 2 | +/- 0,10 | +/- 0,10 |
2.3. Конструкцией уровней должна быть обеспечена возможность установки шкалы в нулевое положение при горизонтальном положении уровня с отклонением не более 2/5 деления для типа 1 и не более 1/5 деления — для типа 2.
2.4. При нулевом положении уровней типа 2 нулевой штрих барабана должен совпадать с продольным штрихом стебля, а нулевой штрих стебля должен быть виден целиком, причем расстояние от торца конической части барабана до ближайшего к торцу края штриха не должно превышать 0,15 мм.
2.5. При повороте уровня относительно горизонтально расположенного цилиндра на +/- 5 °C (при наличии поперечной ампулы — на угол в пределах шкалы поперечной ампулы) изменение показаний уровня типа 1 не должно превышать 1/2 деления и типа 2 — 1/4 деления.
2.6. В качестве продольной ампулы в уровнях типа 1 должны применяться цилиндрические простые ампулы (АЦП), соответствующие техническим требованиям ГОСТ 2386.
2.7. В качестве продольной ампулы в уровнях типа 2 должны применяться цилиндрические камерные ампулы (АЦР) или цилиндрические компенсированные ампулы (АЦК), соответствующие техническим требованиям ГОСТ 2386.
2.8. В качестве поперечной ампулы уровней должны применяться цилиндрические простые ампулы (АЦП) с ценой деления от 3' до 6', соответствующие техническим требованиям ГОСТ 2386.
2.9. Погрешность установки поперечной ампулы относительно рабочей поверхности основания уровней не должна превышать 1/2 деления шкалы ампулы.
2.2 — 2.9. (Измененная редакция, Изм. № 2).
2.10. Шкала лимба уровней типа 1 должна иметь 100 делений. Каждое пятое деление должно быть отмечено удлиненным штрихом, а каждое десятое — удлиненным штрихом и соответствующим числом.
Шкала оборотов должна иметь не менее 20 делений. Каждое пятое деление шкалы оборотов должно быть отмечено удлиненным штрихом и соответствующим числом.
2.11. Шкала барабана уровней типа 2 должна иметь 50 делений. Штрихи шкалы должны доходить до кромки скоса барабана. Каждое пятое деление должно быть отмечено удлиненным штрихом и соответствующим числом.
Оцифровка шкалы должна быть двойная и разная по цвету.
На стебле должен быть нанесен продольный штрих и не менее чем по 6 делений по обе стороны от нуля, каждое из которых должно соответствовать наклону уровня на 5 мм/м.
(Измененная редакция, Изм. № 2).
2.12. Ширина штрихов шкалы лимба и штрихов указателей шкал уровней типа 1, а также продольного штриха на стебле и штрихов шкал на барабане уровней типа 2 должна быть равна (0,2 +/- 0,05) мм.
Разница в ширине отдельных штрихов в пределах одной шкалы, а также в ширине штриха указателя шкалы лимба и штрихов лимба уровней типа 1 и в ширине продольного штриха и штрихов на барабане уровней типа 2 не должна превышать 0,05 мм.
(Измененная редакция, Изм. № 3).
2.13. Расстояние от верхней кромки края шкалы лимба до поверхности его указателя у уровней типа 1 и от верхней кромки края барабана до стебля у продольного штриха у уровней типа 2 не должно превышать 0,45 мм.
2.14. Поверхности, на которых нанесены штрихи и цифры, не должны быть блестящими.
2.15. Допуск плоскостности рабочих поверхностей основания уровней не должен превышать 0,002 мм у уровней типа 1 и 0,006 мм у уровней типа 2.
Выпуклость рабочих поверхностей не допускается.
2.16. Допускается в средней части рабочих поверхностей выемка длиной не более L/2.
2.14 — 2.16. (Измененная редакция, Изм. № 2).
2.17. Твердость и шероховатость поверхностей основания уровней должны соответствовать указанным в табл. 3.
| Тип уровня | Твердость рабочих поверхностей, не менее | Шероховатость по ГОСТ 2789, мкм | |
| рабочих поверхностей оснований | нерабочих поверхностей, прилегающих к рабочим поверхностям | ||
| 1 | 57HRC э | R <= 0,16 а | R <= 1,25 а |
| 2 | HB140 | R <= 0,63 а | |
(Измененная редакция, Изм. № 2, 3).
2.18. Наружные необработанные поверхности основания уровней должны иметь антикоррозионное покрытие. На поверхностях деталей уровней не должно быть дефектов, ухудшающих внешний вид или эксплуатационные качества.
2.19. Корпус уровней должен пройти операцию стабилизации с целью снятия внутренних напряжений.
2.18, 2.19. (Измененная редакция, Изм. № 2).
2.20. 2.20а, 2.21, 2.22, 2.22а, 2.22б. (Исключены, Изм. № 4).
2.24. Условия эксплуатации уровней, соответствующих требованиям табл. 2: температура окружающей среды — (20 +/- 3) °C; относительная влажность воздуха — не более 80% при температуре 25 °C.
(Измененная редакция, Изм. № 2, 3).
2.25 Комплектность
2.25.1. К каждому уровню должен быть приложен паспорт по ГОСТ 2.601, включающий инструкцию по эксплуатации.
2.26 Маркировка
2.26.1 На каждом уровне должно быть нанесено:
товарный знак предприятия-изготовителя;
порядковый номер по системе нумерации предприятия-изготовителя;
год выпуска или его обозначение;
2.26.2 На футляре должно быть нанесено:
товарный знак предприятия-изготовителя;
обозначение настоящего стандарта.
2.27 Упаковка
2.27.1 Упаковка уровней — по ГОСТ 13762.
2.27.2 Уровни должны быть упакованы в футляры.
2.25, 2.25.1, 2.26 — 2.26.2, 2.27 — 2.27.2. (Введены дополнительно, Изм. № 4).
2а. КОМПЛЕКТНОСТЬ
2а.1. К каждому уровню должен быть приложен паспорт по ГОСТ 2.601, включающий инструкцию по эксплуатации.
2б. ПРИЕМКА
2б.1. Для проверки соответствия требованиям настоящего стандарта уровни следует подвергать государственным испытаниям, приемочному контролю и периодическим испытаниям.
(Измененная редакция, Изм. № 2).
2б.1а. Государственные испытания — по ГОСТ 8.383 и ГОСТ 8.001.
(Введен дополнительно, Изм. № 2).
2б.2. При приемочном контроле каждый уровень следует проверять на соответствие требованиям пп. 2.2 - 2.5; 2.9; 2.12; 2.13; 2.15; 2.17 (в части шероховатости поверхностей); 2.18; 2.25.1.
(Измененная редакция, Изм. № 4).
2б.3. Периодические испытания проводят не менее чем на трех уровнях каждого типа из числа прошедших приемочный контроль не реже одного раза в три года на соответствие всем требованиям настоящего стандарта.
Испытания считают удовлетворительными, если все испытанные уровни соответствуют этим требованиям.
2в. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
2в.1. Поверка уровней должна производиться согласно методам, указанным в ГОСТ 15982.
2в.2. При проверке влияния транспортной тряски используют ударный стенд, создающий тряску с ускорением 30 м/с2 при частоте 80 — 120 ударов в минуту.
Уровни в упаковке крепят к стенду и испытывают при общем числе ударов 15000. После испытания погрешность уровней не должна превышать значений, указанных в табл. 2.
(Измененная редакция, Изм. № 2).
2в.3. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах.
Испытания уровней проводят в транспортной таре в следующем режиме: при температуре минус (50 +/- 3) °C, плюс (50 +/- 3) °C и при влажности (95 +/- 3)% и температуре 35 °C. Выдержка в климатической камере по каждому виду испытаний — не менее 2 ч. После испытаний погрешности уровней не должны превышать значений, указанных в табл. 2.
(Измененная редакция, Изм. № 3, 4).
3. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
3.1. Транспортирование и хранение уровней — по ГОСТ 13762.
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1. Изготовитель должен гарантировать соответствие уровней требованиям настоящего стандарта при условии соблюдения правил их хранения, транспортирования и эксплуатации, установленных стандартом.
(Измененная редакция, Изм. № 2).
4.2. Гарантийный срок эксплуатации — 18 мес со дня ввода уровней в эксплуатацию.
