ГОСТ 11172-70* (СТ СЭВ 1171-78). Государственный стандарт Союза ССР. Развертки машинные с удлиненной рабочей частью. Конструкция и размеры

(введен в действие Постановлением Госстандарта СССР от 06.08.1970 № 1215)

(ред. от 01.11.1983)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 11172-70*"]:::rst
  click n0 "https://bukva.ai/docs/gost-11172-70" "ГОСТ 11172-70*. Государственный стандарт Союза ССР. Развертки машинные с удлиненной рабочей частью. Конструкция и размеры (введен в действие Постановлением Госстандарта СССР от 06."
  n1["ГОСТ Р 72132-2025"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-r-72132-2025" "ГОСТ Р 72132-2025. Национальный стандарт Российской Федерации. Развертки машинные с удлиненной рабочей частью. Основные размеры (утв. и введен в действие Приказом Росстандарта от 1"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Группа Г23

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 6 августа 1970 г. № 1215 срок введения установлен

Проверен в 1980 г.

• Переиздание (август 1989 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1973 г., декабре 1980 г., ноябре 1983 г. (ИУС № 7-73, 2-81, 2-84).

1. Настоящий стандарт распространяется на развертки с удлиненной рабочей частью, предназначенные для работы через кондукторные втулки: чистовые — для обработки отверстий с полями допусков по ГОСТ 13779-77, с припуском под доводку по ГОСТ 11173-76 и черновые.

Стандарт полностью соответствует СТ СЭВ 1171-78, в стандарте учтены требования ИСО 236-76 для разверток с коническим хвостовиком.

(Измененная редакция, Изм. № 2).

2. Развертки должны изготовляться двух типов:

1 — с цилиндрическим хвостовиком;

2 — с коническим хвостовиком.

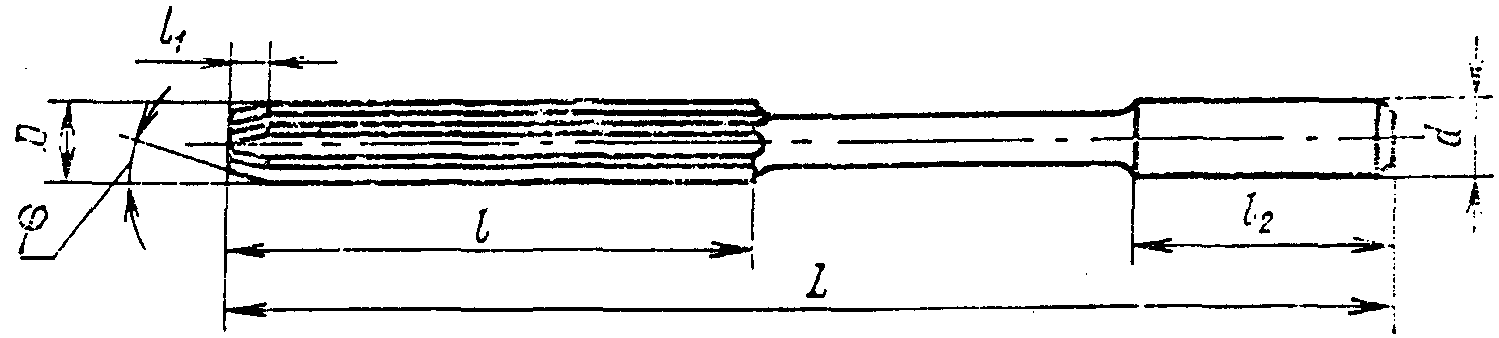

3. Основные размеры разверток должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2:

Пример условного обозначения развертки типа 1 диаметром D = 8,0 мм \varphi = 15° , для обработки отверстий с полем допуска по Н7:

Развертка 2363-0518 Н7 ГОСТ 11172-70

Пример условного обозначения развертки типа 2 диаметром D = 16,0 мм, \varphi = 15° для обработки отверстий с полем допуска Н7, с рабочей частью длиной l = 87 мм:

Развертка 2363-0549 Н7 ГОСТ 11172-70

Развертка 2363-0549 № 2 ГОСТ 11172-70

То же, черновой развертки:

Развертка 2363-0549 U 8 ГОСТ 11172-70.

(Измененная редакция, Изм. № 1, 3).

4. (Исключен, Изм. № 3).

5. При выборе диаметров разверток следует предпочитать первый ряд второму. Развертки по третьему ряду диаметров предназначены для обработки посадочных отверстий под шарико- и роликоподшипники, изготовляемые по ГОСТ 3478-79. Развертки с диаметрами, заключенными в скобки, применять не рекомендуется.

6. Размеры конусов Морзе — по ГОСТ 25557-82.

(Измененная редакция, Изм. № 3).

7. Центровые отверстия — формы B и формы R по ГОСТ 14034-74.

(Измененная редакция, Изм. № 2).

7а. Цилиндрические хвостовики разверток допускается выполнять с поводком.

(Введен дополнительно, Изм. № 2).

8. Предельные отклонения диаметров чистовых и черновых разверток — по ГОСТ 13779-77 с припуском под доводку по ГОСТ 11173-76.

(Измененная редакция, Изм. № 2).

8а. Допускается изготавливать развертки с передним углом \gamma = 7° для обработки вязких материалов.

При изготовлении разверток с положительными или отрицательными значениями передних углов в обозначении и в маркировке следует указать значение переднего угла.

(Введен дополнительно, Изм. № 2).

9. Профили канавок и неравномерная разбивка шагов зубьев разверток — по ГОСТ 7722-77.

10. Геометрические параметры разверток по рекомендуемому приложению к ГОСТ 1672-80.

9, 10. (Измененная редакция, Изм. № 2).

11. Развертки с углом \varphi = 5° и черновые должны изготовляться по требованию потребителя.

12. Технические требования — по ГОСТ 1523-81.

12а. Основные размеры разверток с промежуточными диаметрами указаны в рекомендуемом приложении.

(Измененная редакция, Изм. № 2, 3).

<*> Табл. 1 исключена.

(Измененная редакция, Изм. № 2, 3).
