ГОСТ 11016-93 (ИСО 5970-79). Межгосударственный стандарт. Стулья ученические. Типы и функциональные размеры

(принят Межгосударственным советом по стандартизации, метрологии и сертификации 21.10.1993)

(ред. от 04.04.2012)

21 октября 1993 года

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТУЛЬЯ УЧЕНИЧЕСКИЕ

ТИПЫ И ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

School chairs. Types and functional dimensions

ГОСТ 11016-93 (ИСО 5970-79)

ОКП 56 0000

Дата введения

Предисловие

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

Наименование государства	Наименование государственного органа по стандартизации
Республика Беларусь	Белстандарт
Республика Казахстан	Казглавстандарт
Российская Федерация	Госстандарт России
Украина	Госстандарт Украины

3. В настоящем стандарте учтены все показатели и требования международного стандарта ИСО 5970-79 «Мебель. Столы и стулья для учебных заведений. Функциональные размеры» в части требований к ростовым номерам 1 — 6.

4. Взамен ГОСТ 11016-86.

Настоящий стандарт распространяется на ученические стулья, используемые в комплекте с ученическими столами по ГОСТ 11015 для оборудования рабочих мест учащихся в классах и учебных кабинетах, и устанавливает их типы и функциональные размеры.

1. ТИПЫ

1.1 Ученические стулья должны изготовляться двух типов:

I — стулья с постоянными параметрами;

II — стулья с регулируемыми параметрами.

2. ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

2.1. Ученические стулья должны изготовляться шести номеров и иметь цветовую маркировку в соответствии с таблицей 1.

Таблица 1

Номер стула	Средний рост учащихся	Группа роста	Цвет маркировки
1	1050	Св. 1000 до 1150	Оранжевый
2	1200	« 1150 » 1300	Фиолетовый
3	1350	« 1300 » 1450	Желтый
4	1500	« 1450 » 1600	Красный
5	1650	« 1600 » 1750	Зеленый
6	1800	« 1750»	Голубой

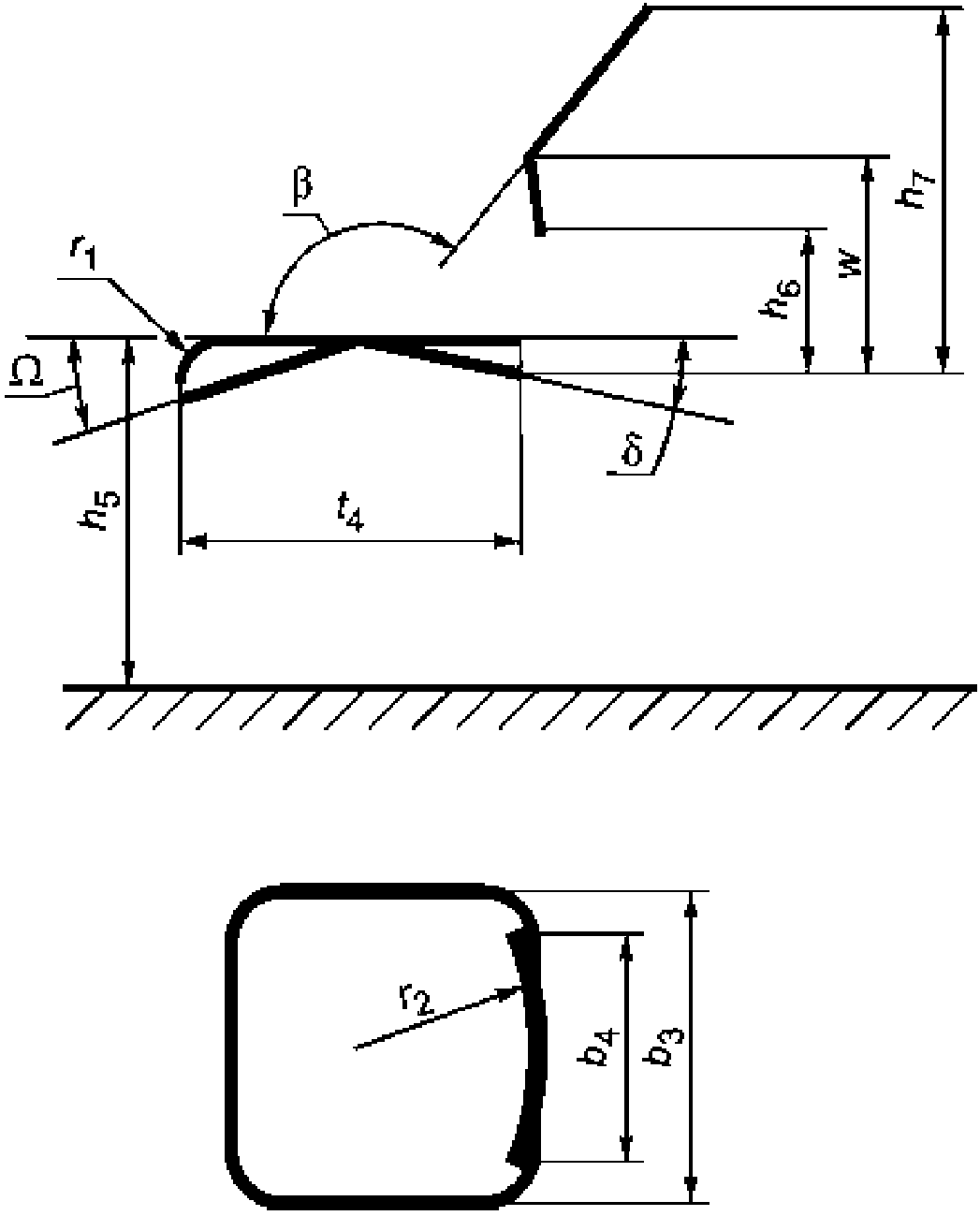

2.2. Функциональные размеры ученических стульев должны соответствовать указанным в таблице 2 и на чертеже.

Таблица 2

(таблица 2 в ред. Изменения № 1, утв. Приказом

Наименование размера	Значение для стула, номера
	1	2	3	4	5	6
Высота сиденья h_{5}	260	300	340	380	420	460
Эффективная глубина сиденья t_{4} <1> (допускается отклонение минус 20 мм)	260	290	330	360	380	400
Ширина сиденья b_{3} , не менее	250	270	290	320	340	360
Высота линии перегиба спинки w, не более	160	170	190	200	210	220
Высота нижнего края спинки над сиденьем h_{6} , не более	120	130	150	160	170	190
Высота верхнего края спинки над сиденьем h_{7} , не более	250	280	310	330	360	400
Ширина спинки b_{4} , не менее	250	250	250	280	300	320
Радиус изгиба переднего края сиденья r_{1} <2>	20 — 50	20 — 50	20 — 50	20 — 50	20 — 50	20 — 50
Радиус спинки в плане r_{2} , не менее <3>	300	300	300	300	300	300
Угол наклона сиденья \delta , град <4>	0 — 4	0 — 4	0 — 4	0 — 4	0 — 4	0 — 4
Угол наклона спинки \beta , град	95 — 130	95 — 130	95 — 130	95 — 130	95 — 130	95 — 130
<1> Эффективная глубина сиденья — размер по горизонтали от передней кромки сиденья до наиболее выпуклой части спинки, измеряемый по оси стула и соответствующий минимальной глубине сиденья. <2> Отсутствует при наличии наклона передней половины сиденья \Omega . <3> Допускается прямая спинка, не имеющая радиуса в плане. <4> Допускается угол наклона передней половины сиденья \Omega до плюс 8°.

(чертеж в ред. Изменения № 1, утв. Приказом Росстандарта от 04.04.2012 № 33-ст)

2.3. Поверхность сиденья может быть плоской или иметь углубление. Углубление не должно быть более 10 мм и должно занимать задние 2/3 эффективной глубины сиденья. Самая глубокая часть должна приходиться на точку, расположенную от передней кромки сиденья на 3/4 его эффективной глубины.

---
