МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ

СОРТАМЕНТ

Hot-rolled steel strips. Dimensions

(EN 10058:2003, NEQ)

ГОСТ 103-2006

с 1 июля 2009 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Разработан Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь»; Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили».

2. Внесен Государственным комитетом Украины по вопросам технического регулирования и потребительской политики.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 30 от 7 декабря 2006 г.).

За принятие стандарта проголосовали:

4. Настоящий стандарт соответствует региональному стандарту ЕН 10058:2003 «Горячекатаные плоские прутки из стали общего назначения. Размеры и предельные отклонения по форме и размерам» (EN 10058:2003 «Hot rolled flat steel bars for general purposes — Dimensions and tolerances on shape and dimensions») в части требований к сортаменту.

Степень соответствия — неэквивалентная (NEQ).

5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. № 445-ст межгосударственный стандарт ГОСТ 103-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6. Взамен ГОСТ 103-76.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».

1. Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее — прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.

2. Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

• по назначению:

общего — ОН;

для горячей штамповки гаек — ГШГ;

для холодной штамповки гаек — ХШГ;

• по точности прокатки:

по толщине:

повышенной — БТ1, БТ2, БТ3;

обычной — ВТ1, ВТ2, ВТ3;

по ширине:

повышенной — БШ1, БШ2, БШ3;

обычной — ВШ1, ВШ2, ВШ3;

по длине:

мерной — МД;

мерной с немерной длиной — МД1 <1>;

кратной мерной — КД;

кратной мерной с немерной длиной — КД1 <1>;

немерной — НД;

ограниченной в пределах немерной — ОД;

ограниченной с немерной длиной — ОД1 <1>;

в рулонах — РД;

• по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
• по притуплению углов на группы: БУ и ВУ;
• по требованию к серповидности:

высокое — АС;

повышенное — БС;

обычное — ВС;

• по виду плоскостности:

особо высокой — ПО;

высокой — ПВ;

нормальной — ПН.

<1> При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5% массы партии.

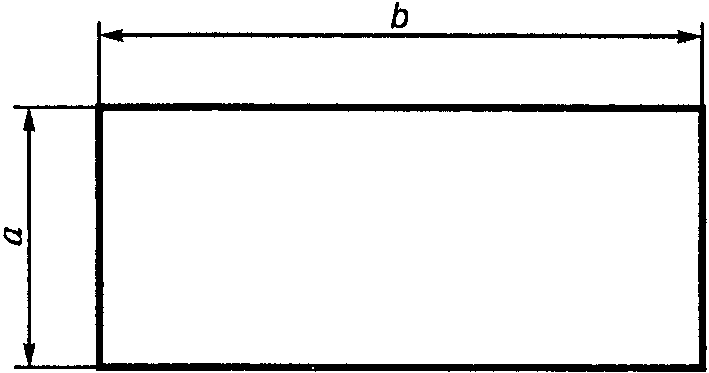

2.2. Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

2.3 По требованию потребителя (по согласованной спецификации) прокат изготовляют:

толщиной 4 и 5 мм всех ширин;

толщиной до 36 мм включительно и шириной 56 мм;

размерами a x b, мм:

8 x 17; 12 x 27; 13 x 22; 13 x 25; 15 x 25; 17 x 25; 17 x 28; 17 x 30; 19 x 25; 19 x 28; 19 x 34; 23 x 27; 23 x 36; 24 x 32; 24 x 39; 24 x 55; 26 x 36; 26 x 44; 27 x 34; 28 x 17; 32 x 39; 34 x 24; 34 x 39.

2.4. Предельные отклонения по толщине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 2.

Таблица 2

В миллиметрах

2.4.1. Прокат с точностью прокатки ВТ2 (таблица 2) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по толщине (ВТ3).

2.4.2. По требованию потребителя (по согласованной спецификации) прокат толщиной свыше 16 до 20 мм включительно изготовляют с предельными отклонениями по толщине +/- 0,30 мм (БТ3).

2.5. Предельные отклонения по ширине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 3.

Таблица 3

В миллиметрах

2.5.1. Прокат с точностью прокатки ВШ2 (таблица 3) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по ширине (ВШ3).

2.5.2. По требованию потребителя (по согласованной спецификации) прокат шириной от 12 до 40 мм включительно изготовляют с предельными отклонениями по ширине +/- 0,50 мм (БШ3).

2.6. Предельные отклонения по толщине и ширине проката для холодной штамповки гаек не должны превышать значений, указанных в таблице 4.

2.7. Выпуклость или вогнутость боковых граней проката не должна превышать предельных отклонений по ширине.

2.8 Прокат изготовляют длиной:

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10% прутков от массы партии могут иметь меньшую длину, но не менее 75% минимальной длины.

2.9. Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 5.

2.10. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют в рулонах.

2.11. Притупление углов для проката группы ВУ не должно превышать 0,2 толщины, но не более 3 мм.

По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов для проката группы БУ толщиной свыше 4 мм не должно превышать значений, указанных в таблице 6.

2.12. Серповидность проката не должна превышать значений, указанных в таблице 7.

Примечание - Площадь поперечного сечения вычисляют по номинальным размерам.

2.13. Отклонение от плоскостности проката толщиной свыше 12 мм не должно превышать значений, указанных в таблице 8.

Таблица 8

В миллиметрах

Отклонение от плоскостности проката толщиной до 12 мм включительно не нормируют и не контролируют.

2.14. Форму поперечного сечения определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.14.1. Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по ширине проката до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по ширине проката.

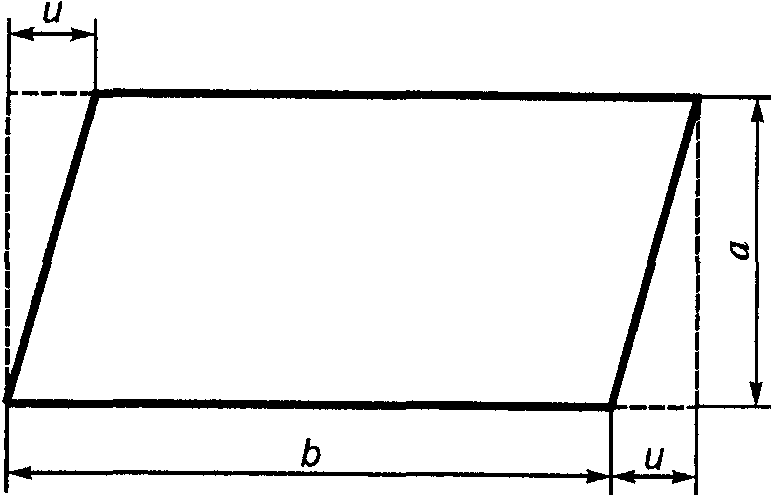

2.14.2. Отклонение от прямого угла u (рисунок 2) для проката толщиной от 40 до 80 мм включительно и шириной от 10 до 200 мм включительно не должно превышать значений, указанных в таблице 9.

Таблица 9

В миллиметрах

2.15. Размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 100 мм от торца, а проката в рулонах — в любом месте, кроме первого и последнего витков.

2.15.1. По согласованию изготовителя с потребителем (по согласованной спецификации) размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 150 мм от торца.

2.15.2 Длину измеряют по наибольшей грани проката.
