ГОСТ 10112-2001 (ИСО 1085-99). Ключи гаечные двусторонние. Размеры комбинаций зевов

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ 10112-2001Действующий акт

(введен в действие Постановлением Госстандарта РФ от 21.03.2002 № 107-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 10112-71"]:::rst
  n1["ГОСТ 10112-80"]:::rst
  n2["ГОСТ 10112-2001"]:::doc
  click n2 "https://bukva.ai/docs/gost-10112-2001" "ГОСТ 10112-2001. Ключи гаечные двусторонние. Размеры комбинаций зевов (введен в действие Постановлением Госстандарта РФ от 21.03.2002 N 107-ст)"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Постановлением Госстандарта РФ

от 21 марта 2002 г. № 107-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КЛЮЧИ ГАЕЧНЫЕ ДВУСТОРОННИЕ

РАЗМЕРЫ КОМБИНАЦИЙ ЗЕВОВ

Double-ended wrenches. Size pairing

ГОСТ 10112-2001

(ИСО 1085-99)

Дата введения

1 января 2003 года

Предисловие

1. Разработан Межгосударственным техническим комитетом МТК 95 «Инструмент».

Внесен Госстандартом России.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол № 20 от 1 ноября 2001 г.).

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба «Туркменстандартлары»
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 1085-99 «Инструмент монтажный для винтов и гаек. Двусторонние гаечные ключи. Размеры сочетаний зевов» и содержит дополнительные требования, отражающие потребности экономики страны.

4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 марта 2002 г. № 107-ст межгосударственный стандарт ГОСТ 10112-2001 (ИСО 1085-99) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5. Взамен ГОСТ 10112-80.

1. Область применения

Настоящий стандарт распространяется на размеры комбинаций зевов гаечных двусторонних ключей.

Дополнительные требования, отражающие потребности экономики страны, указаны в Приложениях Б и В.

Требования стандарта обязательные, кроме Приложений Б и В.

2. Основные размеры

2.1. Ключи гаечные двусторонние следует изготовлять с размерами комбинаций зевов, указанными на рисунке 1 и в таблице 1.

2. Основные размеры

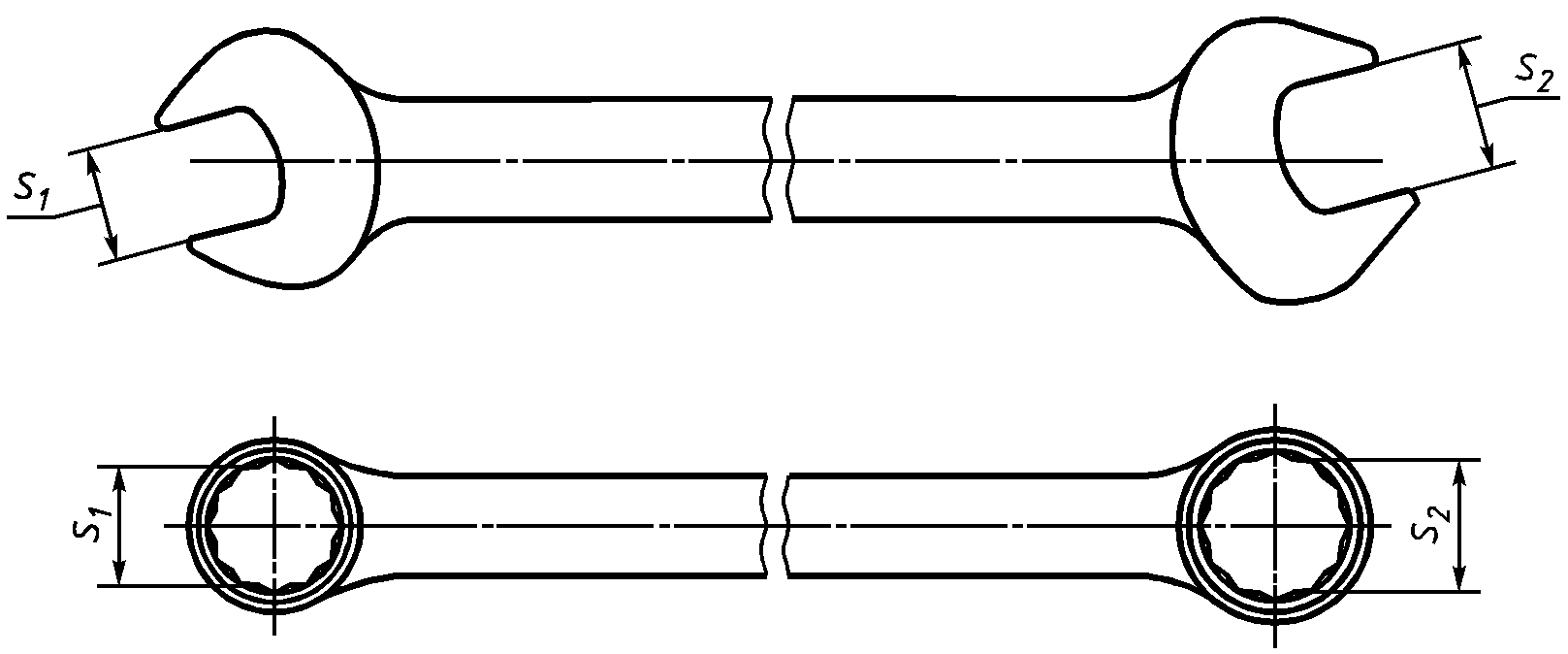

Рисунок 1

Таблица 1

В миллиметрах

S x S 1 2 S x S 1 2 S x S 1 2
3,2 x 4 11 x 13 27 x 30
4 x 5 13 x 15 30 x 34
5 х 5,5 13 х 16 34 x 36
5,5 x 7 15 x 16 36 x 41
7 x 8 16 х 18 41 х 46
8 x 10 18 x 21 46 x 50
10 x 11 21 x 24 50 x 55
10 x 13 24 x 27 55 x 60

2.2. Размеры комбинаций зевов двусторонних гаечных ключей, менее предпочтительные для применения, приведены в Приложении А.

2.3. Размеры комбинаций зевов двусторонних гаечных ключей в дюймах приведены в Приложении Б.

2.4. Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно применяемых в отечественной промышленности, приведены в Приложении В.

Приложение А

(обязательное)

МЕНЕЕ ПРЕДПОЧТИТЕЛЬНЫЕ ДЛЯ ПРИМЕНЕНИЯ РАЗМЕРЫ
КОМБИНАЦИЙ ЗЕВОВ ДВУСТОРОННИХ ГАЕЧНЫХ КЛЮЧЕЙ

Таблица А.1

В миллиметрах

S x S 1 2 S x S 1 2 S x S 1 2
6 x 7 16 x 17 24 x 26
8 x 9 17 x 19 24 x 30
12 x 13 18 x 19 25 x 28
12 x 14 19 x 22 27 x 29
13 x 14 19 x 24 27 x 32
13 x 17 20 x 22 30 x 32
14 x 15 21 x 22 30 x 36
14 x 17 21 x 23 32 x 34
15 x 18 22 x 24 32 x 36

Приложение Б
(обязательное)

РАЗМЕРЫ КОМБИНАЦИЙ ЗЕВОВ
ДВУСТОРОННИХ ГАЕЧНЫХ КЛЮЧЕЙ В ДЮЙМАХ

Таблица Б.1

В дюймах

S x S 1 2 S x S 1 2 S x S 1 2
1/4 х 5/16 11/16 x 3/4 1 1/16 х 1 1/8
3/16 х 1/4 11/16 x 13/16 1 1/16 х 1 1/4
5/16 x 11/32 3/4 х 7/8 1 1/18 х 1 5/16
5/16 х 3/8 13/16 х 7/8 1 1/4 x 1 5/16
3/8 х 7/16 7/8 х 15/16 1 1/4 x 1 3/8
7/16 х 9/16 7/8 x 1 1 1/4 x 1 7/16
1/2 х 9/16 15/16 х 1 1 5/16 х 1 1/2
9/16 х 5/8 15/16 х 1 1/16 1 7/16 х 1 1/2
3/4 x 13/16 15/16 х 1 1/8 1 7/16 х 1 5/8
5/8 x 11/16 1 х 1 1/16 1 1/2 x 1 11/16
5/8 х 3/4 1 x 1 1/8 1 11/16 x 1 7/8

Приложение В
(рекомендуемое)

РАЗМЕРЫ КОМБИНАЦИЙ ЗЕВОВ
ДВУСТОРОННИХ ГАЕЧНЫХ КЛЮЧЕЙ,
ДОПОЛНИТЕЛЬНО ПРИМЕНЯЕМЫХ В ОТЕЧЕСТВЕННОЙ ПРОМЫШЛЕННОСТИ

Таблица В.1

В миллиметрах

S x S 1 2 S x S 1 2
2,5 х 3,2 11 x 14
3,2 x 5,5 17 x 22
9 x 11 22 x 27
10 x 12 65 x 70
11 x 12 75 x 80
