ЕНиР. Сборник Е23. Электромонтажные работы. Выпуск 2. Воздушные линии электропередачи и комплектные трансформаторные подстанции напряжением до 20 кВ

(утв. Постановлением Госстроя СССР, Госкомтруда СССР и Секретариата ВЦСПС от 05.12.1986 № 43/512/29-50)

ЕНиР. ЕДИНЫЕ НОРМЫ И РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ, МОНТАЖНЫЕ И РЕМОНТНО-СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК Е23

ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ

ВЫПУСК 2

ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ И КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАПРЯЖЕНИЕМ ДО 20 кВ

Предназначены для применения в строительно-монтажных, ремонтно-строительных и приравненных к ним организациях, а также в подразделениях (бригадах, участках) производственных объединений, предприятий, организаций и учреждений, осуществляющих строительство и капитальный ремонт хозяйственным способом, переведенных на новые условия оплаты труда работников в соответствии с Постановлением ЦП КПСС, Совета Министров СССР и ВЦСПС «О совершенствовании организации заработной платы и введении новых тарифных ставок и должностных окладов работников производственных отраслей народного хозяйства».

Разработаны Центром по научной организации труда и управления в энергетическом строительстве (Энергостройтруд) Министерства энергетики и электрификации СССР и нормативно-исследовательской станцией № 52 при тресте «Белсельэнергостроймонтаж» (НИС № 52) с использованием нормативных материалов других министерств и ведомств под методическим руководством и при участии Центрального бюро нормативов по труду в строительстве (ЦБНТС) при ВНИПИ труда в строительстве Госстроя СССР.

Технология производства работ, предусмотренная в Сборнике, согласована с институтом «Сельэнергопроект».

ВВОДНАЯ ЧАСТЬ

1. Нормами настоящего Сборника предусмотрены работы по строительству и монтажу воздушных линий электропередачи (ВЛ) на штыревых изоляторах, трансформаторных подстанций и линейного электрооборудования напряжением 0,38 — 20 кВ.

2. Нормами предусмотрено выполнение работ в соответствии с требованиями строительных норм и правил СНиП 3.05.06-85, СНиП III-4-80, правилами устройства электроустановок (ПУЭ), техническими условиями на производство и приемку строительно-монтажных работ, а также с требованиями пожарной безопасности.

3. Тарификация основных работ произведена в соответствии с ЕТКС работ и профессий рабочих, вып. 3, разд. «Строительные, монтажные и ремонтно- строительные работы», утвержденным 17 июля 1985 г., а по профессии «электросварщики» — по соответствующим выпускам и разделам ЕТКС.

4. Составы работ в параграфах даны с указанием основных операций, характеризующих данный процесс. Все вспомогательные операции, не перечисленные в составах работ, но являющиеся неотъемлемой частью технологического процесса (приведение механизмов в рабочее и транспортное положение); погрузка и выгрузка инструментов и приспособлений; распаковка оборудования и уборка упаковочного материала; строповка и расстроповка конструкций и оборудования; установка простых подмостей и лестниц; подъемы на конструкции и спуски с них; частичная прогонка резьбы болтов и гаек нормами учтены и отдельной оплате не подлежат.

5. Нормами предусмотрено:

перемещение оборудования, материалов, инструментов и приспособлений в пределах рабочей зоны (пикета) на расстояние до 20 м. Перемещение на расстояние св. 20 м нормировать и оплачивать дополнительно по Сборнику Е1;

перемещение механизмов и переходы рабочих от пикета к пикету в очередности следования пикетов. Время перемещения механизмов и перехода (переезда) рабочих во время рабочей смены с одного рабочего места на другое, минуя очередность следования пикетов, или объезд (обход) препятствий (оврагов, ложбин, рек и т.п.) следует оплачивать из расчета: при перемещении механизмов на гусеничном ходу — 0,18 чел.-ч (ВЧ-1), на пневмоходу — 0,06 чел.-ч на 1 км по часовой тарифной ставке машиниста или рабочего (ВЧ-2); при переходе рабочих — 0,25 чел.-ч на 1 км по часовой тарифной ставке рабочего (ВЧ-3);

заготовка и сборка опор на пикетах. При выполнении работ на полигонах (заготовительных базах) соответствующие Н. вр. и Расц. умножать на 0,8 (ВЧ-4).

6. Нормами не учтены и оплачиваются отдельно: изготовление настилов и подмостей; работы по водоотливу; устройство гатей, лежневых и подъездных дорог; сварочные работы; изготовление стропов и монтажных приспособлений; исправление дефектов конструкций и деталей, допущенных заводами- изготовителями или возникших при погрузочно-разгрузочных работах и хранении; перегоны машин и механизмов с места постоянного базирования на объекты и обратно; погрузка и транспортировка конструкций, оборудования и материалов до объектов.

7. Время перехода (переезда) рабочих к месту работы к началу смены и возвращения с работы по окончании смены в рабочее время не включается и оплате не подлежит.

8. Нормами предусмотрено применение кранов грузоподъемностью от 6,3 до 10 т (исключительно) и тракторов с двигателями мощностью до 73,5 кВт (100 л. с.).

В случае применения кранов грузоподъемностью 10 т и выше и тракторов с двигателями мощностью св. 73,5 кВт (100 л. с.) оплату работы машиниста и тракториста производить по 6 разр. с соответствующим пересчетом расценок.

9. Нормами предусмотрено строительство воздушных линий электропередачи в равнинной ненаселенной местности и по населенным пунктам.

При выполнении работ в условиях, отличных от нормальных, применять коэффициенты, приведенные в таблице.

К горным отнесены участки трассы ВЛ со средним продольным, поперечным или продольно-поперечным уклонами св. 1:5, а к косогорам — участки трассы, проходящие по склонам отдельных возвышенностей (не в горных районах) с крутизной ската более 1:5.

10. Электромонтеры — линейщики по монтажу воздушных линий высокого напряжения и контактной сети в составах звеньев в параграфах именуются для краткости электролинейщиками, машинисты кранов автомобильных — машинистами кранов, электросварщики ручной сварки — электросварщиками, монтажники по распределительным устройствам — электромонтажниками.

Глава 1. КОТЛОВАНЫ

§ Е23-2-1. РАЗБИВКА ТРАССЫ

Нормами и расценками предусмотрена разбивка центров опор, цилиндрических котлованов под сложные опоры и трансформаторные подстанции при выносе трассы в натуру.

1. Определение места установки опор с измерением длины пролетов. 2. Забивка колышков (шпилек). 3. Составление схемы линии.

Электролинейщик 6 разр. — 1

« 2 » — 2

1. Определение осей опоры (трансформаторной подстанции). 2. Разметка мест котлованов. 3. Забивка колышков (шпилек).

                        Электролинейщик 5 разр. - 1
                        "               2 "     - 1

Примечания. 1. Разбивку контуров котлованов при разработке грунта экскаватором нормировать по Сборнику Е23-3.

2. На заготовку 100 деревянных колышков принимать для электролинейщика 2 разр. Н. вр. 2,2 чел.-ч, Расц. 1-41 (ПР-1).

3. При выполнении работ в мерзлых грунтах Н. вр. и Расц. табл. 1 и 2 умножать на 1,15 (ПР-2).

§ Е23-2-2. БУРЕНИЕ КОТЛОВАНОВ

Нормами и расценками предусмотрено бурение котлованов диаметром до 500 мм и глубиной 2 м в талых и мерзлых грунтах бурильно-крановыми самоходными машинами цикличного действия.

1. Установка машины и выверка штанги бура над отметкой центра котлована. 2. Бурение котлована. 3. Очистка бура и откидывание грунта от бровки котлована.

Примечания. 1. При бурении котлованов диаметром 800 мм Н. вр. и Расц. умножать на 1,5 (ПР-1).

2. При бурении котлованов на глубину св. 2 м Н.вр. и Расц. умножать на коэффициент, равный H/2, где H — фактическая глубина бурения, м (ПР-2).

3. При бурении котлованов в вязких, а также мокрых, сильно налипающих на бур глинистых грунтах Н. вр. и Расц. строки 1 умножать на 1,2 (ПР-3).

4. При бурении котлованов на территории трансформаторных подстанций Н. вр. и Расц. умножать на 0,85 (ПР-4).

5. Распределение грунтов по группам в зависимости от трудоемкости их бурения механизмами предусмотрено в соответствии с характеристиками, приведенными в Сборнике Е2-1.

Глава 2. ОПОРЫ

§ Е23-2-3. ВЫГРУЗКА КОНСТРУКЦИЙ И МАТЕРИАЛОВ НА ТРАССЕ

Нормами и расценками предусмотрена развозка по трассе стоек, приставок, собранных опор и материалов (траверс, штырей, изоляторов и пр.) с помощью опоровозов и тракторных прицепов.

Выгрузка стоек, приставок и опор производится на пикетах ВЛ краном. Выгрузка вручную предусмотрена с тракторных саней, волокуш и тому подобных транспортных средств.

Погрузка и транспортировка конструкций и материалов до трассы ВЛ нормами не учтены и должны оплачиваться дополнительно.

1. Развозка конструкций и материалов по пикетам. 2. Выгрузка конструкций и материалов с выкладкой.

Электролинейщик 3 разр. — 1

                        "               2 "     - 1
                        Тракторист      5 "     - 1

Примечание. Н. вр. и Расц. табл. 2 и 3 работа водителя автомобиля не учтена.

§ Е23-2-4. ПЕРЕМЕЩЕНИЕ КОНСТРУКЦИЙ

Нормами и расценками разрешается пользоваться в случаях, когда по местным условиям не представляется возможным при развозке выгрузить конструкции в пределах рабочей зоны.

1. Подготовка такелажных приспособлений с креплением. 2. Перемещение конструкций с подкладыванием катков или подкладок. 3. Снятие такелажных приспособлений.

При перемещении конструкций с помощью лебедки добавляется: 4. Установка и демонтаж лебедки.

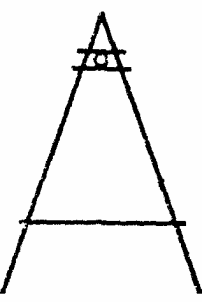

§ Е23-2-5. ЗАГОТОВКА И СБОРКА ДЕРЕВЯННЫХ ОПОР

1. Выкладка стойки с отпиливанием. 2. Разметка и сверление отверстий. 3. Устройство сопряжений с антисептированием.

При заготовке сложных опор добавляется: 4. Разметка и заготовка деталей опоры.

1. Ввертывание крюков и штырей.

При сборке сложных опор добавляются:

2. Установка и крепление оголовника, подтраверсников, траверс и поперечин. 3. Крепление штырей. 4. Окрашивание металлических деталей.

Примечания. 1. При ином количестве крюков на опорах ВЛ напряжением 0,38 кВ соответственно добавлять или отнимать на каждый крюк: при заготовке Н. вр. 0,06 чел.-ч (ПР-1), Расц. 0-04,5; при сборке Н. вр. 0,03 чел.-ч, Расц. 0-02,2 (ПР-2).

2. Для опор с подкосами добавлять на заготовку 1 подкоса Н. вр. 0,36 чел.-ч, Расц. 0-26,8 (ПР-3).

3. При установке дополнительной траверсы-поперечины на А-образных опорах добавлять на 1 траверсу: при заготовке Н. вр. 0,41 чел.-ч, Расц. 0-29,9 (ПР-4); при сборке Н. вр. 0,55 чел.-ч, Расц. 0-40,2 (ПР-5).

§ Е23-2-6. ЗАГОТОВКА ДЕРЕВЯННЫХ ПРИСТАВОК И РИГЕЛЕЙ

1. Выкладка, разметка и отпиливание деталей по размеру. 2. Устройство врубок и сопряжений с антисептированием.

При заготовке деталей с отверстиями добавляются: 3. Разметка мест сверления отверстий. 4. Сверление отверстий.

Нормами и расценками предусмотрено крепление приставок к стойкам или подкосам деревянных и железобетонных опор с помощью проволочных бандажей или специальных стяжных хомутов.

Каждый бандаж (хомут) должен сопрягать не более двух деталей опоры.

1. Выкладка стойки и приставки. 2. Затеска мест сопряжения с антисептированием. 3. Разметка и заготовка бандажной проволоки и подготовка хомутов. 4. Соединение приставок и стоек (подкосов).

§ Е23-2-8. КРЕПЛЕНИЕ РИГЕЛЕЙ

1. Выкладка ригеля и деталей крепления. 2. Соединение ригеля со стойкой или приставкой. 3. Окрашивание металлических деталей.

Электролинейщик 4 разр. — 1

« 2 » — 1

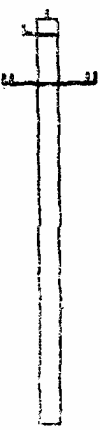

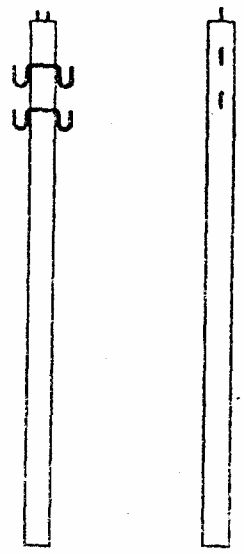

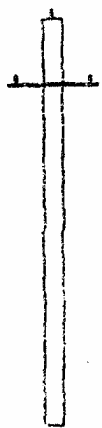

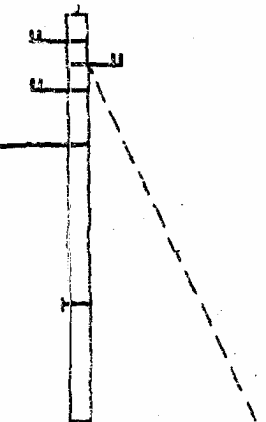

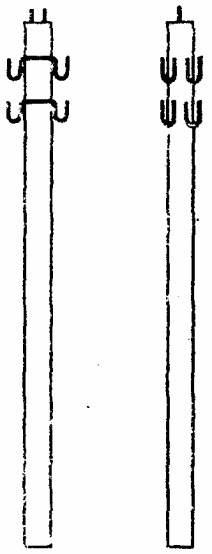

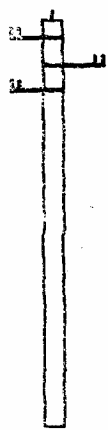

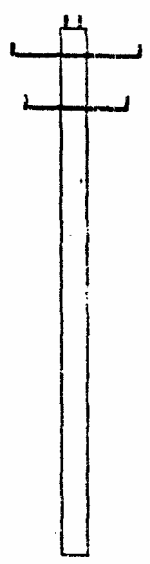

§ Е23-2-9. СБОРКА ЖЕЛЕЗОБЕТОННЫХ ОПОР

1. Выкладка стойки и металлических деталей опоры. 2. Проверка стойки на отсутствие выбоин и трещин. 3. Очистка отверстий в стойке. 4. Установка и закрепление металлоконструкций. 5. Присоединение металлоконструкций к заземляющему проводнику. 6. Раскерновка резьбы и окрашивание резьбовых соединений.

Примечания. 1. Для опор с подкосами добавлять на сборку одного подкоса Н. вр. 0,44 чел.-ч, Расц. 0-32,8 (ПР-1) при составе звена: электролинейщик 4 разр. — 1, 3 разр. — 1.

2. При сборке опор ВЛ 0,38 кВ с количеством траверс, отличным от принятой схемы, добавлять на 1 траверсу Н. вр. 0,29 чел.-ч, Расц. 0-21,6 (ПР-2), а при количестве крюков-скоб, отличном от схемы, добавлять или отнимать на 1 крюк- скобу Н. вр. 0,06 чел.-ч, Расц. 0-04,5 (ПР-3).

§ Е23-2-10. ЗАКРЕПЛЕНИЕ ИЗОЛЯТОРОВ И УСТАНОВКА КРЮКОВ

1. Разогрев колпачков. 2. Установка крюков и штырей в приспособление. 3. Закрепление колпачков.

1. Осмотр и очистка изоляторов. 2. Навертывание изоляторов.

При закреплении изоляторов на пакле добавляется: 3. Заготовка и навертывание пакли.

Примечание. При навертывании изоляторов с помощью механизированных приспособлений (сверлильных машинок и т.п.) Н. вр. и Расц. строки 4 умножать на 0,7 (ПР-1).

1. Осмотр и очистка изоляторов. 2. Навертывание изоляторов.

1. Разметка и сверление отверстий. 2. Закрепление крюков и штырей.

§ Е23-2-11. УСТАНОВКА ОПОР

1. Проверка состояния котлована и опоры. 2. Подъем и установка опоры в котлован. 3. Выверка опоры. 4. Засыпка котлована с послойным трамбованием грунта.

При установке подкоса добавлять 5. Крепление подкосов к опоре.

Примечания. 1. При установке дополнительного подкоса добавлять на 1 подкос Н. вр. 1,88 (0,47) чел.-ч, Расц. 1-46 (ПР-1).

2. При соединении верхнего заземляющего выпуска подкоса с перемычкой добавлять для опор с одним подкосом для электролинейщика 4 разр. Н. вр. 0,17 чел.-ч, Расц. 0-13,4 (ПР-2); для опор с двумя подкосами Н. вр. 0,24 чел.-ч, Расц. 0-19 (ПР-3).

1. Подготовка подъемных приспособлений. 2. Подъем и установка опоры и подкоса в котлован. 3. Выверка опоры и подкоса. 4. Засыпка котлованов с послойным трамбованием грунта. 5. Крепление подкоса к опоре.

§ Е23-2-12. УСТРОЙСТВО ОТТЯЖЕК

1. Крепление оттяжки к опоре и якорю. 2. Засыпка котлована с послойным трамбованием грунта. 3. Регулировка оттяжки.

Примечание. Н. вр. и Расц. не учтены и оплачиваются отдельно работы по заготовке оттяжек и якорей и рытью ям под якоря.

§ Е23-2-13. ПРАВКА ОПОР

Нормами и расценками предусмотрено устранение отклонений ранее установленных опор от вертикального положения.

Нормами предусмотрена выправка опор с проводами или без них с помощью тяговых механизмов или с применением приспособлений.

При наклоне опоры вдоль линии производится снятие вязок крепления на проводах.

1. Частичное откапывание опоры. 2. Выправка опоры. 3. Засыпка котлованов с послойным трамбованием грунта.

Примечания. 1. При снятии вязок на одностоечных опорах принимать на 1 вязку для электролинейщика 4 разр. на ВЛ 0,38 кВ Н. вр. 0,06 чел.-ч, Расц. 0-04,7 (ПР-1); на ВЛ св. 0,38 кВ — Н. вр. 0,08 чел.-ч, Расц. 0-06,3 (ПР-2).

2. Закрепление проводов после правки опор нормировать по § Е23-2-21.

§ Е23-2-14. ОКРАШИВАНИЕ ДЕТАЛЕЙ КРЕПЛЕНИЯ ПРИСТАВОК

Примечания. 1. Нормами и расценками предусмотрено окрашивание проволочных бандажей и хомутов на установленных опорах с одинарными приставками. При окрашивании деталей опор с двойными приставками Н. вр. и Расц. умножать на 1,8 (ПР-1).

2. При окрашивании деталей трехстоечных опор Н. вр. и Расц. строки 2 умножать на 1,4 (ПР-2).

§ Е23-2-15. НУМЕРАЦИЯ ОПОР И УСТАНОВКА ТАБЛИЦ И ПЛАКАТОВ

Нормами и расценками предусмотрено крепление плакатов безопасности и таблиц нумерации на установленных деревянных и железобетонных опорах.

На деревянных опорах таблицы и плакаты крепят гвоздями, на железобетонных — проволокой. Надписи (знаки) наносят по трафарету на предварительно подготовленную поверхность.

Глава 3. ПРОВОДА

§ Е23-2-16. РАСКАТКА ПРОВОДОВ

Нормами предусмотрена раскатка проводов с помощью трактора с раскаточных тележек и приспособлений.

На участках, недоступных для проезда тяговых механизмов, раскатка проводов допускается вручную.

1. Крепление провода к трактору. 2. Контроль за вращением барабана. 3. Сопровождение раскатываемого провода с возвратом к месту начала раскатки.

Примечание. На расшивку, установку и снятие барабана с раскаточных устройств принимать на 1 барабан Н. вр. 1,6 чел.-ч, Расц. 1-14 для электролинейщиков 4 и 2 разр. (ПР-1).

§ Е23-2-17. СОЕДИНЕНИЕ ПРОВОДОВ

Нормами и расценками предусмотрено соединение проводов сечением до 95 мм2 скручиванием в овальных соединителях.

По окончании скручивания соединители проверяют на отсутствие трещин и на соответствие соединения техническим условиям.

1. Установка проволочных бандажей на концах соединяемых проводов. 2. Резка концов проводов. 3. Промывка, смазка и зачистка концов проводов и соединителя. 4. Укладка концов проводов в соединители. 5. Скручивание проводов.

Примечание. Соединение проводов сечением св. 95 мм2 следует нормировать по Сборнику Е23-3.

§ Е23-2-18. ПОДЪЕМ ПРОВОДОВ НА ОПОРЫ

Нормами и расценками предусмотрен подъем проводов на опору с применением штанги или каната, переброшенного через траверсу или раскаточный ролик.

1. Подготовка подъемного приспособления. 2. Подъем проводов на опору с укладкой на траверсу или крюки.

1. Подготовка подъемного приспособления. 2. Подъем проводов. 3. Укладка проводов в монтажные ролики.

Примечание. При закреплении на опоре раскаточных роликов принимать на 10 роликов для электролинейщиков 4 и 2 разр. Н. вр. 0,5 чел.-ч, Расц. 0-35,8 (ПР-1).

§ Е23-2-19. КРЕПЛЕНИЕ И СНЯТИЕ ВРЕМЕННЫХ ОТТЯЖЕК

1. Крепление оттяжки к опоре и якорю. 2. Засыпка котлована с послойным трамбованием грунта. 3. Регулирование оттяжки.

1. Подкапывание грунта под якорь. 2. Выемка из земли якоря и засыпка котлована. 3. Снятие оттяжки.

Примечание. Н. вр. и Расц. не учтены и оплачиваются отдельно работы по заготовке оттяжек и якорей и рытью ям под якоря.

§ Е23-2-20. НАТЯГИВАНИЕ И ВИЗИРОВАНИЕ ПРОВОДОВ

1. Установка и снятие визировочных реек. 2. Установка и снятие приспособлений для натягивания проводов. 3. Натягивание проводов и регулировка стрелы провеса. 4. Концевое крепление проводов к изоляторам.

При креплении проводов к подвесным (натяжным) изоляторам добавляется:

5. Сборка и установка подвесных изоляторов.

§ Е23-2-21. КРЕПЛЕНИЕ ПРОВОДОВ

Нормами и расценками предусмотрено закрепление на штыревых изоляторах алюминиевых, сталеалюминиевых и стальных проводов вязкой и с применением антивибрационного зажима.

1. Заготовка вязальной проволоки или подготовка зажима. 2. Закрепление проводов на изоляторах.

Примечание. При закреплении однопроволочных стальных проводов ВЛ напряжением св. 0,38 кВ принимать Н. вр. и Расц. гр. а и г табл. 2.

Нормами и расценками предусмотрено устройство перемычек и шлейфов на сложных опорах ВЛ напряжением св. 0,38 кВ.

Работы выполняются одновременно с концевым закреплением проводов при их натягивании и регулировке.

Нормами не учтены сборка изолирующих подвесок и закрепление проводов с изоляторами на опоре, являющиеся частью процесса натягивания и регулирования проводов.

1. Заготовка вязальной проволоки и перемычек. 2. Зачистка и протирка зажимов. 3. Устройство перемычек и шлейфов.

Примечание. При устройстве перемычек на сложных опорах ВЛ напряжением 0,38 кВ принимать на 1 перемычку для электролинейщика 4 разр. Н. вр. 0,2 чел.-ч, Расц. 0-15,8 (ПР-1).

§ Е23-2-22. УСТАНОВКА И СНЯТИЕ ПЕРЕНОСНЫХ ЗАЗЕМЛЕНИЙ

Нормами и расценками предусмотрена установка на подвешенных проводах инвентарных переносных заземлений из медных проводников.

После окончания работ на опоре заземления снимаются для дальнейшего использования.

1. Подготовка переносных заземлений. 2. Забивка в грунт инвентарного заземлителя. 3. Подъем заземлений на опору. 4. Проверка отсутствия напряжения на проводах. 5. Заземление проводов.

1. Снятие переносных заземлений с проводов. 2. Извлечение из грунта инвентарного заземлителя. 3. Сборка переносных заземлений.

§ Е23-2-23. МОНТАЖ ПРОВОДОВ НА ПЕРЕХОДАХ

Нормами и расценками предусмотрен монтаж проводов в анкерных пролетах при пересечениях ВЛ напряжением до 20 кВ с действующими инженерными сооружениями и водными преградами.

Нормами учтена длина перехода ВЛ напряжением 0,38 кВ до 100 м, ВЛ напряжением свыше 0,38 кВ — 250 м. Раскатка, натягивание и визирование проводов производятся с применением блоков или лебедок.

До начала монтажа проводов должны быть закончены работы по устройству защит.

Монтаж проводов через водные преграды предусмотрен с применением плавучих средств.

1. Раскатка и перетаскивание проводов через препятствия и защиты. 2. Натягивание проводов и регулировка стрелы провеса. 3. Закрепление проводов на промежуточных и анкерных опорах. 4. Устройство перемычек.

При монтаже проводов ВЛ напряжением св. 0,38 кВ добавляются:

5. Сборка подвесных изоляторов. 6. Закрепление изоляторов и сцепной арматуры на опоре.

Электролинейщик 6 разр. — 1

                         "               4 "     - 2
                         "               3 "     - 2

Примечание. Н. вр. и Расц. строки 1 предусматривают монтаж четырех проводов на переходе. При ином количестве проводов соответственно добавлять или отнимать на каждый провод Н. вр. 1,6 чел.-ч, Расц. 1-29 (ПР-1).

§ Е23-2-24. МОНТАЖ ВВОДОВ ВЛ В ЗДАНИЯ

Нормами и расценками предусмотрен монтаж ответвлений от ВЛ напряжением 0,38 кВ к зданию и вводов следующих типов:

прямых;

через кронштейны;

через трубостойки, устанавливаемые на стене или крыше здания.

Ответвления от ВЛ к зданию выполняются одним (провод АВТ), двумя и четырьмя проводами. Вводы в здания — изолированными проводами или кабелем.

Ответвления от ВЛ на установленные трубостойки на крыше выполняются с помощью автогидроподъемника.

1. Установка подставных крюков (траверс) с изоляторами на опоре. 2. Закрепление проводов на здании. 3. Подъем, натягивание и закрепление проводов на опоре. 4. Присоединение проводов к воздушной линии.

1. Установка крюков с изоляторами, кронштейнов, трубостоек на здании. 2. Затягивание проводов в трубостойки. 3. Закрепление проводов ввода.

Электролинейщик 4 разр. — 1

« 3 » — 1

Примечание. При выполнении ответвлений на установленные трубостойки с помощью автогидроподъемника Н. вр. и Расц. на 1 ответвление принимать по табл. 2.

Глава 4. ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ И ЛИНЕЙНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

§ Е23-2-25. МОНТАЖ МАЧТОВЫХ ОДНОФАЗНЫХ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ МОЩНОСТЬЮ ДО 10 КВА

Нормами и расценками предусмотрен монтаж мачтовых однофазных трансформаторных подстанций (ОТП) напряжением 10/0,23 кВ, мощностью до 10 кВА.

Монтаж подстанций выполняется с применением такелажных приспособлений на деревянных и железобетонных опорах.

1. Подъем и закрепление на опоре металлоконструкций под щит и трансформатор. 2. Подъем и закрепление щита и трансформатора. 3. Окрашивание резьбовых соединений.

1. Заготовка перемычек. 2. Подъем и закрепление предохранителей и разрядников. 3. Затягивание проводов в трубу. 4. Закрепление трубы с проводами на опоре. 5. Ошиновка подстанции. 6. Подключение низковольтных выводов. 7. Установка счетчика. 8. Заземление оборудования.

1. Заготовка проводов. 2. Установка траверсы на опоре с креплением изоляторов. 3. Подъем проводов на опору. 4. Натяжка, регулировка и закрепление проводов. 5. Подключение низковольтных выводов к перекидке.

§ Е23-2-26. МОНТАЖ МАЧТОВЫХ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ МОЩНОСТЬЮ ДО 100 КВА

1. Разметка бревен. 2. Заготовка деталей опоры (перепиливание бревен). 3. Вырубка мест сопряжений. 4. Сверление отверстий. 5. Выкладка стойки и приставки. 6. Крепление приставок к стойкам. 7. Антисептирование мест сопряжений.

1. Разметка бревен. 2. Заготовка брусьев, досок, перил и пр. 3. Сверление отверстий. 4. Антисептирование мест сопряжений.

1. Выкладка стоек опоры. 2. Крепление брусьев, ригелей, траверс к стойкам опоры. 3. Установка штырей, крюков. 4. Закрепление изоляторов на крюках (штырях).

1. Установка и закрепление поперечин. 2. Укладка и закрепление досок. 3. Установка перил. 4. Устройство ограждения.

1. Установка и закрепление трансформатора на эксплуатационной площадке. 2. Установка и закрепление разъединителя с приводом. 3. Монтаж разрядников на конструкции и установка ее на опоре. 4. Установка предохранителей. 5. Установка распределительного щита. 6. Ошиновка оборудования. 7. Прокладка кабеля (проводов с затягиванием их в трубы). 8. Монтаж заземляющих спусков и заземление оборудования. 9. Наладка оборудования. 10. Маркировка подстанции и установка плакатов по технике безопасности.

Примечания. 1. Установку опоры нормировать по § Е23-2-11, табл. 3.

2. Монтаж ответвлений вводов и выводов ВЛ напряжением 20 и 0,38 кВ нормировать по § Е23-2-27.

§ Е23-2-27. МОНТАЖ КОМПЛЕКТНЫХ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ МОЩНОСТЬЮ ДО 250 КВА

1. Установка стоек в котлован. 2. Выверка стоек. 3. Засыпка пазух и котлована грунтом.

1. Установка и закрепление щита на фундаменте. 2. Установка и закрепление трансформатора.

1. Установка проходных изоляторов и вентильных разрядников. 2. Монтаж шин трансформатора и щита. 3. Устройство перемычек между проходными изоляторами и разрядниками.

1. Заготовка проводов. 2. Опрессование концов проводов. 3. Присоединение проводов к разъединителю и ВЛ 0,38 кВ.

Примечание. Устройство фундамента предусмотрено из четырех железобетонных стоек. При устройстве фундамента из двух железобетонных стоек Н. вр. и Расц. строки 1 умножать на 0,6.

Нормами и расценками предусмотрено сооружение тупиковых и проходных комплектных трансформаторных подстанций для наружной установки типов КТП и КТПП с воздушными и кабельными вводами напряжением 20/0,38 кВ и мощностью до 630 кВА.

Нормами учтено устройство фундаментов из четырех стоек (приставок), устанавливаемых в пробуренные котлованы, или из двух стоек (приставок), укладываемых горизонтально на подготовленное песчаное основание.

1. Выверка котлованов. 2. Подъем и установка стоек в котлованы. 3. Выверка стоек. 4. Засыпка котлованов с послойным трамбованием грунта.

1. Укладка стоек на песчаное основание. 2. Выверка стоек. 3. Разметка и крепление на стойках металлических скоб.

1. Подъем и установка шкафа на фундамент. 2. Выверка шкафа. 3. Крепление шкафа на фундаменте.

1. Осмотр и протирка трансформатора. 2. Установка трансформатора на подкладки с креплением катков. 3. Установка трансформатора на направляющие и закатка в шкаф. 4. Закрепление трансформатора в шкафу.

1. Установка проходных изоляторов. 2. Ошиновка оборудования. 3. Установка предохранителей. 4. Нанесение надписей.

1. Регулировка приводов, контактов, блокирующих устройств.

Примечание. Монтаж ответвлений вводов и выводов ВЛ напряжением 20 и 0,38 кВ нормировать по § Е23-2-27.

§ Е23-2-29. МОНТАЖ РАЗЪЕДИНИТЕЛЕЙ

Нормами и расценками предусмотрен монтаж разъединителей, секционирующих линию, а также разъединителей на концевых опорах.

Подъем, установка и крепление разъединителя на траверсе или металлической конструкции предусмотрены с помощью крана или с применением такелажных приспособлений.

1. Очистка и протирка узлов и деталей разъединителя. 2. Сверление отверстий в местах крепления разъединителя и привода (на деревянных опорах). 3. Подъем и закрепление разъединителя на опоре. 4. Установка, выверка и закрепление привода на опоре. 5. Установка тяг, соединение тяг с приводом. 6. Регулировка разъединителя и привода на включение, отключение и плотность контактов. 7. Чистка и смазка контактов. 8. Подсоединение заземляющего спуска к металлоконструкции.

1. Разметка и заготовка проводов. 2. Подсоединение шлейфов к разъединителю и проводам линии. 3. Закрепление шлейфов на изоляторах.

Электролинейщик 5 разр. — 1

« 4 » — 1

Примечания. 1. При установке разъединителя с помощью крана принимать для строки 1 Н. вр. 3,64 (0,54) чел.-ч, Расц. 3-17 (ПР-1), для строки 2 Н. вр. 3,04 (0,54) чел.-ч, Расц. 2-64 (ПР-2) при составе звена: электролинейщик 5 разр. — 1; 4 разр. — 1; машинист крана 5 разр. — 1.

2. Устройство заземляющего спуска по деревянным опорам нормировать по § Е23-2-34.

§ Е23-2-30. МОНТАЖ МАСЛЯНЫХ ВЫКЛЮЧАТЕЛЕЙ

1. Подъем, установка и закрепление выключателя на опоре. 2. Установка и монтаж привода. 3. Регулировка оборудования. 4. Подсоединение заземляющего спуска к металлоконструкции.

1. Заготовка шлейфов. 2. Опрессование концов наконечниками или аппаратными зажимами. 3. Подсоединение проводов к выключателю, разъединителю и линии.

Примечание. Устройство заземляющего спуска по деревянным опорам нормировать по § Е23-2-34.

§ Е23-2-31. МОНТАЖ ОДНОФАЗНЫХ ТРАНСФОРМАТОРОВ

Нормами и расценками предусмотрен монтаж на распределительном пункте однофазного трансформатора типа ОМ для питания электродвигателя привода сетевого масляного выключателя.

1. Подъем, установка и закрепление трансформатора. 2. Ошиновка трансформатора с заготовкой провода.

§ Е23-2-32. МОНТАЖ РАЗРЯДНИКОВ

Нормами и расценками предусмотрена установка трубчатых разрядников на деревянных и железобетонных опорах.

1. Установка конструкций на опоре. 2. Установка разрядников на конструкции. 3. Устройство искровых промежутков.

Примечание. Устройство заземляющего спуска и заземления разрядников нормировать по § Е23-2-34 и § Е23-2-35.

§ Е23-2-33. МОНТАЖ ЯЩИКОВ УЧЕТА РАСХОДА ЭЛЕКТРОЭНЕРГИИ

Нормами и расценками предусмотрен монтаж ящиков для учета расхода электроэнергии на опорах ВЛ напряжением 0,38 кВ и на шкафу комплектной трансформаторной подстанции (КТП).

1. Установка и закрепление ящика с разметкой места установки. 2. Изготовление скоб. 3. Разделка концов кабеля. 4. Закрепление на опоре кабеля и спуска заземления. 5. Подключение кабеля к ящику и линии электропередачи. 6. Заземление ящика.

1. Разметка и сверление отверстий в шкафу. 2. Установка и закрепление ящика. 3. Подсоединение проводов к ящику и шкафу. 4. Заземление ящика.

Глава 5. ЗАЗЕМЛЕНИЕ И НАРУЖНОЕ ОСВЕЩЕНИЕ

§ Е23-2-34. ПРОКЛАДКА ЗАЗЕМЛЯЮЩИХ СПУСКОВ

Нормами и расценками предусмотрена прокладка заземляющих спусков из круглой стали диаметром до 10 мм по стойкам установленных и неустановленных деревянных опор.

1. Заготовка заземляющих спусков. 2. Прокладка и подсоединение заземляющего спуска к оборудованию. 3. Окрашивание заземляющего спуска.

Примечание. Н. вр. и Расц. строки 1 предусмотрено заземление четырех крюков на опоре. При заземлении иного количества крюков добавлять или отнимать на каждый крюк Н. вр. 0,08 чел.-ч, Расц. 0-05,6 для электролинейщика 3 разр. (ПР-1).

§ Е23-2-35. МОНТАЖ КОНТУРА ЗАЗЕМЛЕНИЯ

§ Е23-2-36. ЗАМЕР ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ

1. Отсоединение заземляющих спусков. 2. Забивка заземлителей (электродов) с разметкой мест заглубления. 3. Подготовка прибора к работе и замер сопротивления. 4. Разборка электрической схемы. 5. Подсоединение заземляющих спусков.

§ Е23-2-37. МОНТАЖ СВЕТИЛЬНИКОВ

1. Заготовка проводов. 2. Разборка и протирка светильников. 3. Присоединение проводов. 4. Сборка светильников.

1. Подъем кронштейна и светильника на опору. 2. Крепление кронштейна и светильника. 3. Присоединение проводов светильника к линии уличного освещения.

Примечание. При установке светильников с люминесцентными и ртутными лампами на ранее закрепленных кронштейнах принимать на 1 светильник Н. вр. 1,5 (0,5) чел.-ч, Расц. 1-11 (ПР-1).

§ Е23-2-38. УСТРОЙСТВО ИСКРОВЫХ ПРОМЕЖУТКОВ И ЗАЗЕМЛЕНИЕ НУЛЕВОГО ПРОВОДА

1. Заготовка проволоки для искровых промежутков. 2. Устройство искровых промежутков.
