Методические рекомендации по проектированию вирусологических лабораторий
(утв. Минздравом СССР 28.12.1990 № 15-6/51)
Начальник Главного
эпидемиологического
управления Минздрава СССР
М. И. Наркевич
28 декабря 1990 г. № 15-6/51
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ ВИРУСОЛОГИЧЕСКИХ ЛАБОРАТОРИЙ
Методические рекомендации по проектированию вирусологических лабораторий разработаны Главным эпидемиологическим управлением Минздрава СССР и ГИПРОНИИЗДРАВом Минздрава СССР совместно со специалистами Института полиомиелита и вирусных энцефалитов АМН СССР, Научно-исследовательского института вирусологии им. Д.И. Ивановского АМН СССР, вирусологического отделения бактериологической лаборатории Московской городской СЭС и сотрудниками режимной комиссии Минздрава СССР.
Работа основанная на действующих нормативных и инструктивных материалах, включает в себя основные положения, касающиеся места, назначения и эксплуатации вирусологических лабораторий в системе учреждений санитарно-эпидемиологической службы; определяет основные требования к производственным помещениям лабораторий, определяет основные структурные подразделения и набор помещений вирусологических лабораторий.
Пособие рассчитано на специалистов, работающих в области проектирования учреждений здравоохранения.
ВВЕДЕНИЕ
Вирусные инфекции за последние годы составляют 95 — 97% регистрируемой инфекционной заболеваемости, из числа заболеваний вирусной этиологии 93 — 95% падает на грипп и острые респираторные вирусные инфекции (ОРВИ). В связи с этим остро встает вопрос о лабораторной диагностике вирусных инфекций.
В соответствии с постановлением ЦК КПСС и Совета Министров СССР № 764 от 20.06.88 г. и приказом Минздрава СССР № 528 от 05.07.88 г. «О мерах по дальнейшему улучшению охраны здоровья населения и укреплению материально-технической базы здравоохранения» в настоящее время уделяется большое внимание развитию санитарно-эпидемиологической службы.
Меры по совершенствованию организации работы вирусологических лабораторий определены приказом Минздрава СССР № 543 от 08.07.88 г. и решением Коллегии Минздрава СССР № 28-2 от 21.09.88 г. «О состоянии и мерах по совершенствованию лабораторной диагностики в санитарно-профилактических учреждениях здравоохранения СССР».
Указанными документами предусмотрена организация вирусологических лабораторий в структуре эпидемиологических отделов республиканских, краевых, областных и крупных городских санитарно-эпидемиологических станций (СЭС).
- наблюдение за циркуляцией вирусов среди населения и в окружающей среде на данной территории и изучение состояния иммунитета населения с целью определения и прогнозирования эпидемической ситуации в отношении различных вирусных инфекций для своевременного проведения профилактических и противоэпидемических мероприятий;
- расшифровку этиологии заболеваний, в том числе групповых, подозрительных на вирусную инфекцию;
- контроль иммунологической эффективности препаратов, применяемых для профилактики вирусных инфекций;
- проведение организационно-методической работы и поддержание постоянной связи с головными лабораториями и научно-исследовательскими институтами.
I. Респираторные вирусные инфекции
Лабораторная диагностика группы респираторных вирусных заболеваний проводится в отношении гриппозной, парагриппозной, аденовирусной, респираторно-синцитиальной инфекций. Круг исследований должен расширяться по мере выпуска коммерческих диагностических препаратов.
1.1 Задачей вирусологических лабораторий в отношении респираторных вирусных инфекций является:
- изучение циркуляции вируса гриппа с целью краткосрочного прогнозирования начала эпидемического подъема заболеваемости, установления типа вируса, который его обусловит, характера и длительности вспышки, а также определения удельного веса гриппа в общей сумме ОРВИ, путем выборочного исследования материала от больных из стационарных лечебных учреждений и очагов групповых заболеваний;
- определение этиологической структуры заболеваемости ОРВИ, вызванной прочими (не гриппозными) вирусами респираторной группы.
- обеспечение серологического контроля учащихся первых классов с целью проведения ревакцинации только серонегативных детей;
- выборочный серологический контроль при возникновении эпидситуации с целью определения групп повышенного риска, а также для оценки правильности постановки клинического диагноза «корь» у привитых детей.
Выборочный серологический контроль за уровнем иммунитета у привитых детей.
Проведение серологических исследований и дифференциальная диагностика кори и краснухи в очагах инфекции.
Диагностика краснухи у беременных.
Выборочное определение антител к вирусу герпеса среди населения с целью выявления его эпидемиологической значимости.
6.1. В вирусологических лабораториях СЭС проводится лабораторная диагностика полиомиелитной, ЕСНО, Коксаки и ротавирусной инфекций.
6.2 Задачами вирусологических лабораторий в отношении энтеровирусных инфекций являются:
- определение циркуляции энтеро- и ротавирусов среди детского населения и, в первую очередь, вирусов полиомиелита;
- лабораторная диагностика случаев полиомиелита сходных с ним заболеваний (полирадикулоневрита, пареза лицевого нерва, менингита, энцефалита, менингоэнцефалита вялого паралича конечностей неясной этиологии);
- расшифровка этиологии групповых заболеваний, подозрительных и энтеро- и ротавирусные инфекции;
- изучение коллективного иммунитета к полиовирусам.
Для решения указанных задач проводятся вирусологические и серологические исследования.
7. Гепатиты A, ни A, ни B и B:
- определение циркуляции вирусов гепатитов среди различных групп населения;
- лабораторная диагностика гепатитов по эпидпоказаниям.
8. Арбовирусы, геморрагические лихорадки, бешенство и вирусные зооантропонозы;
В этих целях в вирусологических лабораториях проводится исследование материала от больных с лихорадочными заболеваниями неясной этиологии, выборочный серологический контроль за уровнем иммуноструктуры населения, а также материалов, собранных отделом особо опасных инфекций и отделом паразитологии. Это позволит:
- установить этиологическую структуру заболеваемости;
- выяснить характер циркуляции возбудителей II группы патогенности и их роль в краевой патологии;
- определить иммуноструктуру населения в отношении арбовирусов и геморрагических лихорадок.
Вирусологические исследования на арбовирусы, геморрагические лихорадки и бешенство проводятся в лабораториях, имеющих условия режима работы с материалом, подозрительным на зараженность возбудителями II группы патогенности и при наличии разрешения Режимной комиссии.
9. Санитарно-вирусологические исследования.
Санитарно-вирусологические исследования проводятся в случаях, предусмотренных нормативными документами (ГОСТ, СНиП, положение о зонах санитарной охраны и др.). Исследованию подлежат: сточные воды, вода открытых водоемов, питьевая вода, пищевые продукты, почва, смывы с предметов и т.д.
Поскольку в настоящее время отсутствуют критерии оценки санитарно-гигиенической и эпидемиологической значимости находок вируса в объектах внешней среды, задачей проведения санитарно-вирусологических исследований является разработка этих критериев вирусологами под руководством гигиенистов и эпидемиологов совместно с профильными НИИ.
Для решения этих задач используются вирусологические и серологические методы исследований.
Условия проведения исследований должны предусматривать полную безопасность для персонала и предупреждать возможность распространения инфекции за пределы лабораторий.
В связи с этим, все исследования в вирусологических лабораториях проводятся в специально оборудованных боксированных помещениях.
Вирусологические лаборатории проводят, в основном, лабораторную диагностику вирусных инфекций III — IV групп патогенности, а при наличии соответствующих условий и разрешения режимной комиссии и инфекций II группы.
Основные структурные подразделения и помещения вирусологических лабораторий
Расположение помещений лаборатории должно обеспечивать поточность продвижения поступившего на исследование материала и отвечать правилам противоэпидемического режима работы с материалом, зараженным или подозрительным на зараженность возбудителями вирусных инфекций.
В соответствии с требованиями противоэпидемического режима помещения вирусологической лаборатории должны быть строго зонированы и состоять из следующих зон:
В «чистой» зоне следует размещать помещения, работы в которой не связаны с вирусосодержащим материалом; административно-бытовые, вспомогательно-подготовительные, кладовые и др.
В «заразной» зоне проводятся работы с вирусами III — IV групп патогенности и вирусными антигенами. В состав этой зоны входят помещения для индикации и идентификации вирусов с использованием вирусологических, серологических методов исследований, а также ряд вспомогательных помещений, обеспечивающих диагностический процесс.
На границе «чистой» и «заразной» частей лабораторий необходимо предусмотреть переходные помещения для персонала и прохождения материала (санитарный пропускник и двусторонний автоклав).
В «заразном» блоке проводятся работы с вирусами II группы патогенности. В состав «заразного» блока входят помещения для проведения исследований на арбовирусы и ряд вспомогательных помещений.
«Заразный» блок является строго изолированной группой помещений, сообщающийся с остальными помещениями «заразной» зоны через санитарный шлюз (помещения для переодевания и обработки защитной одежды) и передаточный шлюз (для прохождения материала и животных).
Вирусологическая лаборатория строится по типу бактериологической, однако имеет ряд специфических помещений, предназначенных для проведения вирусологических исследований.
1. Помещения для приготовления культуры ткани.
Помещения (рис. 1) состоят из рабочей комнаты и стерильного бокса с предбоксом. В боксах в стерильных условиях производится ведение маточных линий, рассадка на пробирки полученных матрацев с клеточными культурами, проведение трипсинизации и рассадка на пробирки полученной взвеси.
В рабочей комнате проводятся вспомогательные работы, не требующие стерильных условий.
Данные помещения могут располагаться как в «чистой», так и в «заразной» частях лаборатории.
2. Помещения для индикации и идентификации респираторных вирусов.
Предназначены для лабораторной диагностики респираторных вирусов.
Помещения (рис. 2) состоят из рабочей комнаты и смежно расположенных боксов, объединенных общим предбоксом, для проведения собственно исследований.
В боксах производится заражение вирусосодержащим материалом куриных эмбрионов, вскрытие эмбрионов, индикация вируса при помощи реакции гемагглютинации и его идентификация с помощью реакции торможения гемагглютинации.
Вспомогательные процессы (микроскопирование, регистрация результатов исследований и др.) осуществляются в рабочей комнате.
Указанная группа помещения располагается в «заразной» зоне лаборатории.
3. Помещения для исследований на корь, краснуху и паротит.
Предназначены для проведения серологических исследований на антителах кори, краснухе и эпидемическому паротиту.
Помещения состоят из рабочей комнаты и смежно расположенных боксов объединенных общим предбоксом, для проведения серологических исследований. В боксах проводят серологические исследования. Вспомогательные процессы, не требующие стерильных условий, проводят в рабочей комнате.
Данные помещения следует размещать в «заразной» части лаборатории.
4. Помещения для индикации и идентификации энтеральных и ротавирусов.

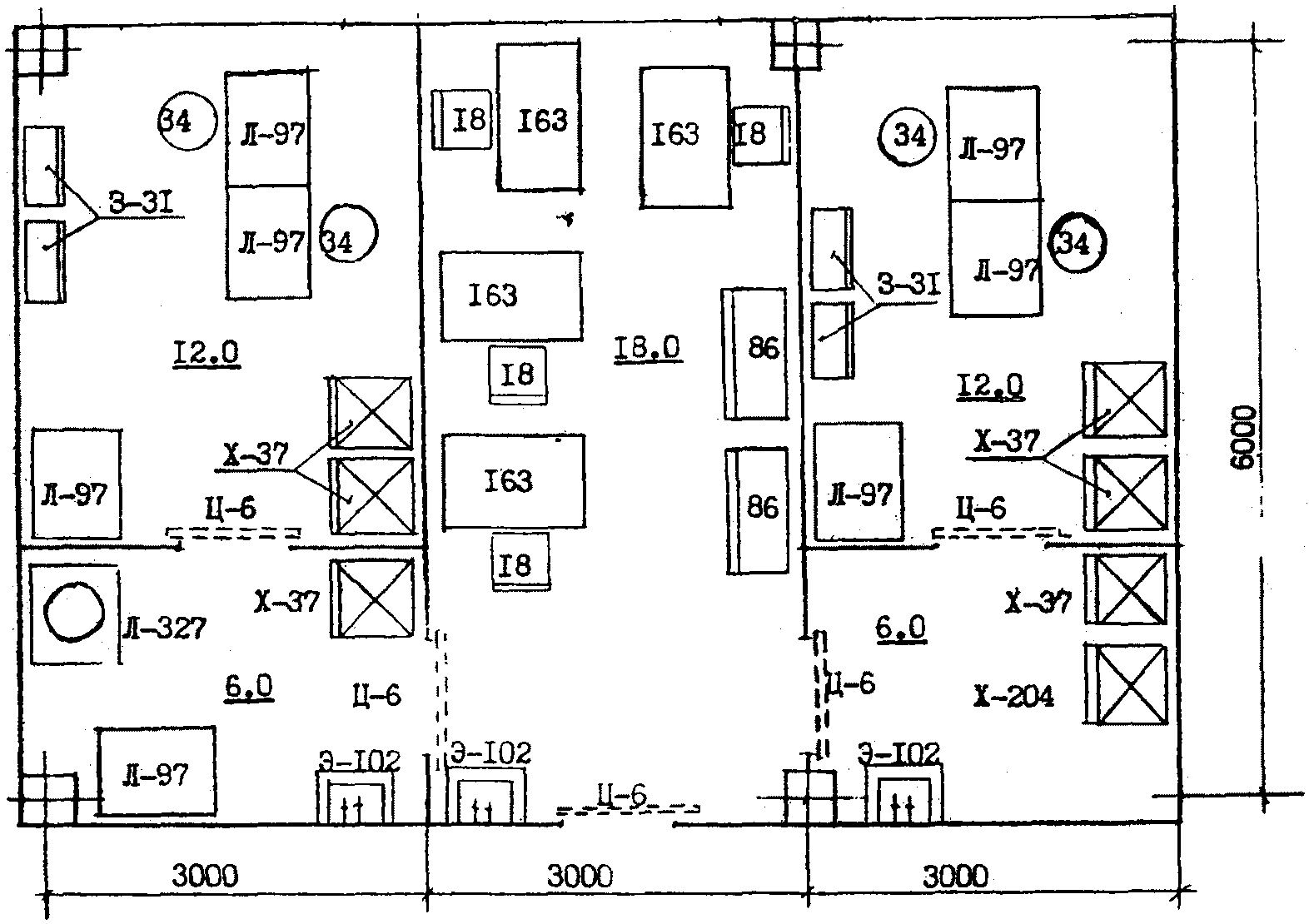

Помещения (рис. 3) состоят из рабочей комнаты и боксов с предбоксами для обработки материала и заражения культуры тканей. Боксы располагаются смежно с рабочей комнатой и сообщаются с последней через предбоксы.
Исследование энтеровирусов слагается из ряда этапов обработки материала, его замораживание, хранение в низкотемпературном холодильнике, размораживание, заражение тканей культур, микроскопия, идентификация энтеровирусов.
Обработка поступающих проб эфиром и хлороформом проводится в боксе для обработки материала в вытяжном шкафу; проведение вирусологических исследований в боксе для заражения культуры ткани, учет результатов исследований (микроскопия) в рабочей комнате.
Указанные помещения для исследований на энтеральные и ротавирусы располагаются в «заразной» зоне лаборатории.
5. Помещения для исследований по санитарной вирусологии.
Предназначена для выделения вирусов из объектов окружающей среды.
Производится исследование воды (питьевой, открытых водоемов, сточных вод), воздуха, пищевых продуктов, почвы, предметов обихода.

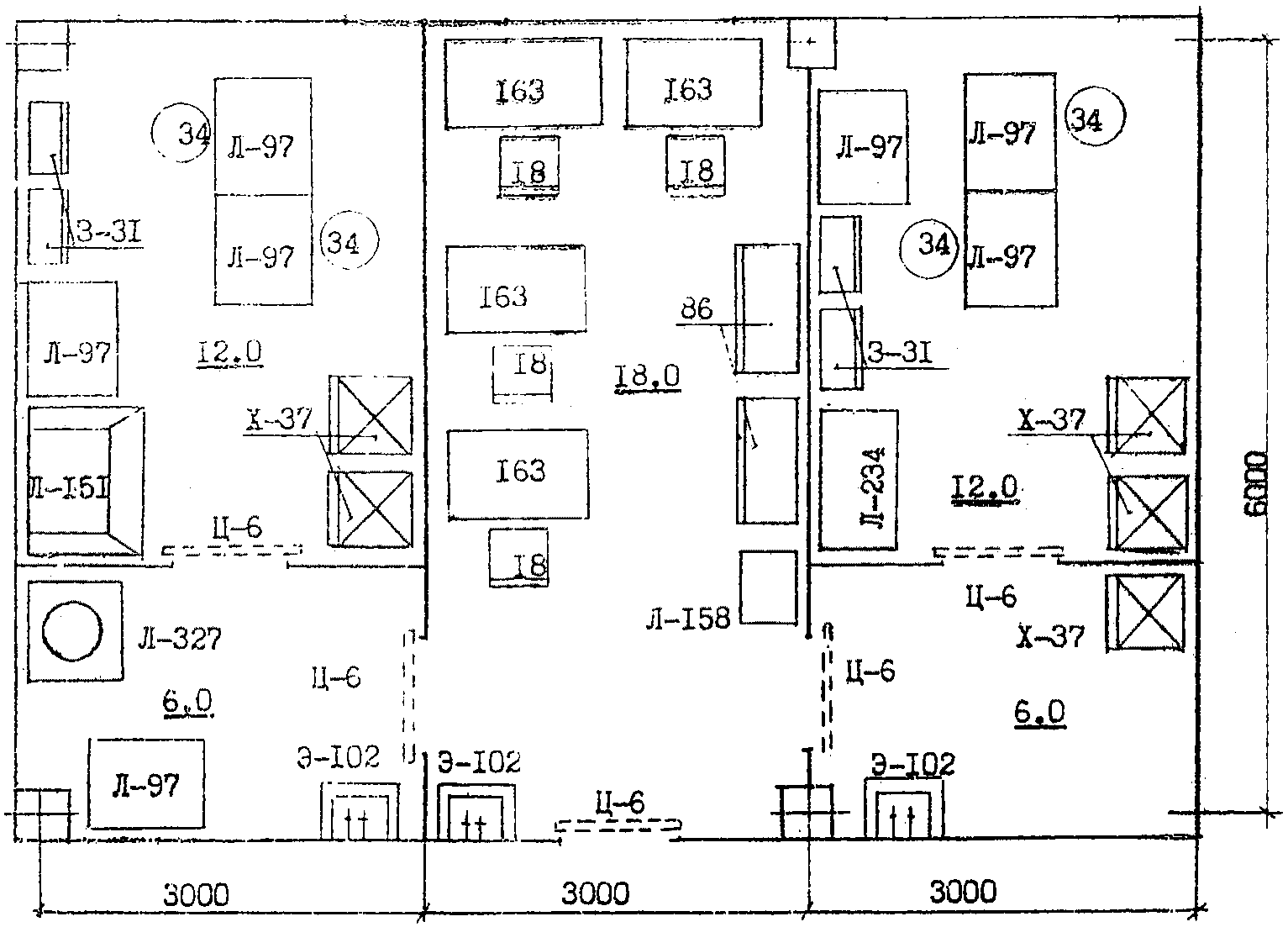

Помещения для лабораторной диагностики (рис. 4) состоят из рабочей комнаты и боксов с предбоксами для обработки материала и заражения культуры тканей. Боксы располагаются смежно с рабочей комнатой и сообщаются с рабочей комнатой через предбоксы.
Выделение энтеровирусов состоит из следующих этапов: обработка материала, концентрация вирусов, замораживание материала и хранение его в низкотемпературном холодильнике для проведения исследования, размораживание, заражение тканевых культур, микроскопирование, проведение идентификации вируса.
В одном боксе производится обработка поступившего на исследования материала. В другом боксе заражение культуры тканей, микроскопирование пробирок с культурой ткани и регистрация результатов исследований — в рабочей комнате.
Санитарно-вирусологические помещения располагаются в «заразной» зоне лаборатории.
6. Помещения для исследований на вирусный гепатит.
Для лабораторной диагностики гепатита применяются серологические методы исследований с целью выявления специфических антигенов и антител вируса гепатита B.
Помещения для исследований состоят из рабочей комнаты и бокса с предбоксами для проведения серологических исследований.
Лабораторные исследования проводятся в боксах. Вспомогательные процессы — в рабочей комнате.
Данные помещения следует размещать в «заразной» части лаборатории. В этом же помещении проводятся исследования на гепатит A.
7. Помещение для серологических исследований.
Предназначено для проведения серологических исследований, которые используются для обнаружения вирусных антител и антигенов в крови больных, в т.ч. и иммуноферментным методом.

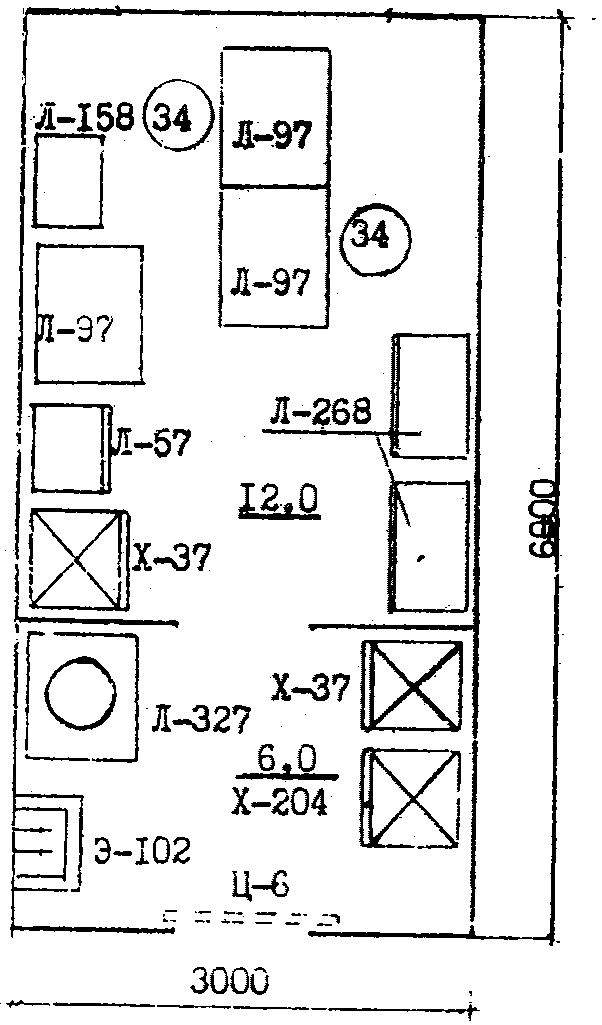

Помещение (рис. 5) представляет из себя бокс с предбоксом и оснащается оборудованием для постановки серологических реакций, центрифугами, водяными банями, автоматическими шприц-пипетками, холодильниками, термостатами и др.
Серологические исследования проводятся в «заразной» зоне лаборатории.
8. Помещение для проведения исследований с использованием МФА.
МФА (метод флюоресцирующих антител) является одним из ускоренных методов исследований и проводятся с использованием люминесцентных микроскопов.
Технология исследования слагается из приготовления мазков, окрашивания мазков флюорохромом и исследования с помощью люминесцентного микроскопа. Над микроскопами устанавливаются вытяжные зонты с побудительной вентиляцией.

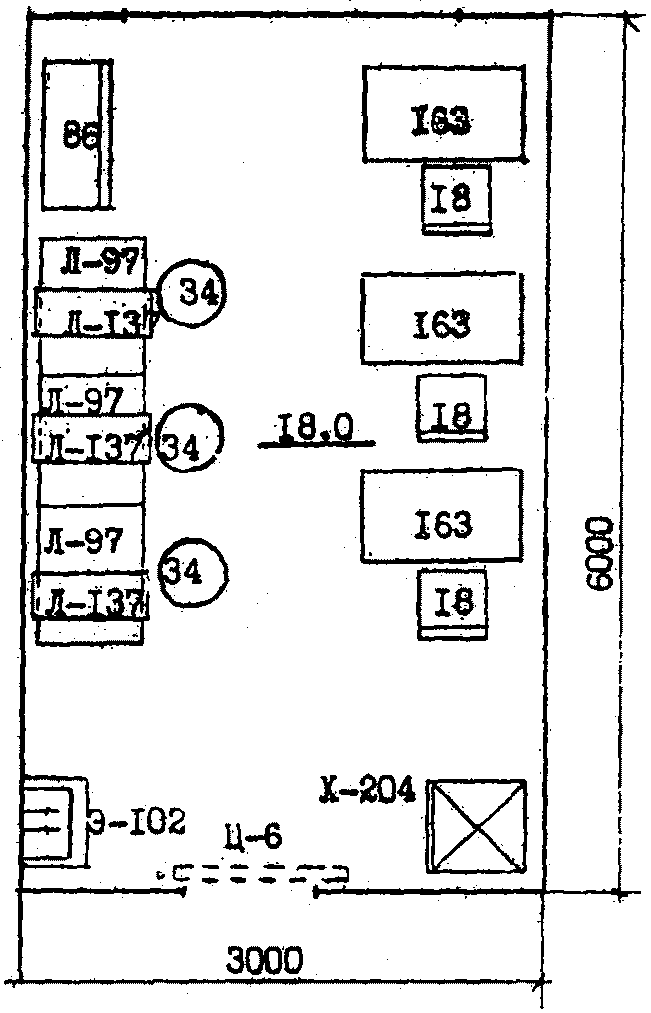

Помещение МФА (рис. 6) располагается в «заразной» части лаборатории и является темным помещением.
9. Помещения для индикации и идентификации арбовирусов.
Предназначены для индикации и идентификации вирусов, относящихся ко II группе патогенности и вызывающих энцефалиты, геморрагические лихорадки и другие зооантропозы.
Работа в этих помещениях осуществляется при наличии условий режима работы с материалом, подозрительным на зараженность возбудителями II группы патогенности и при наличии разрешения режимной комиссии Минздрава СССР.

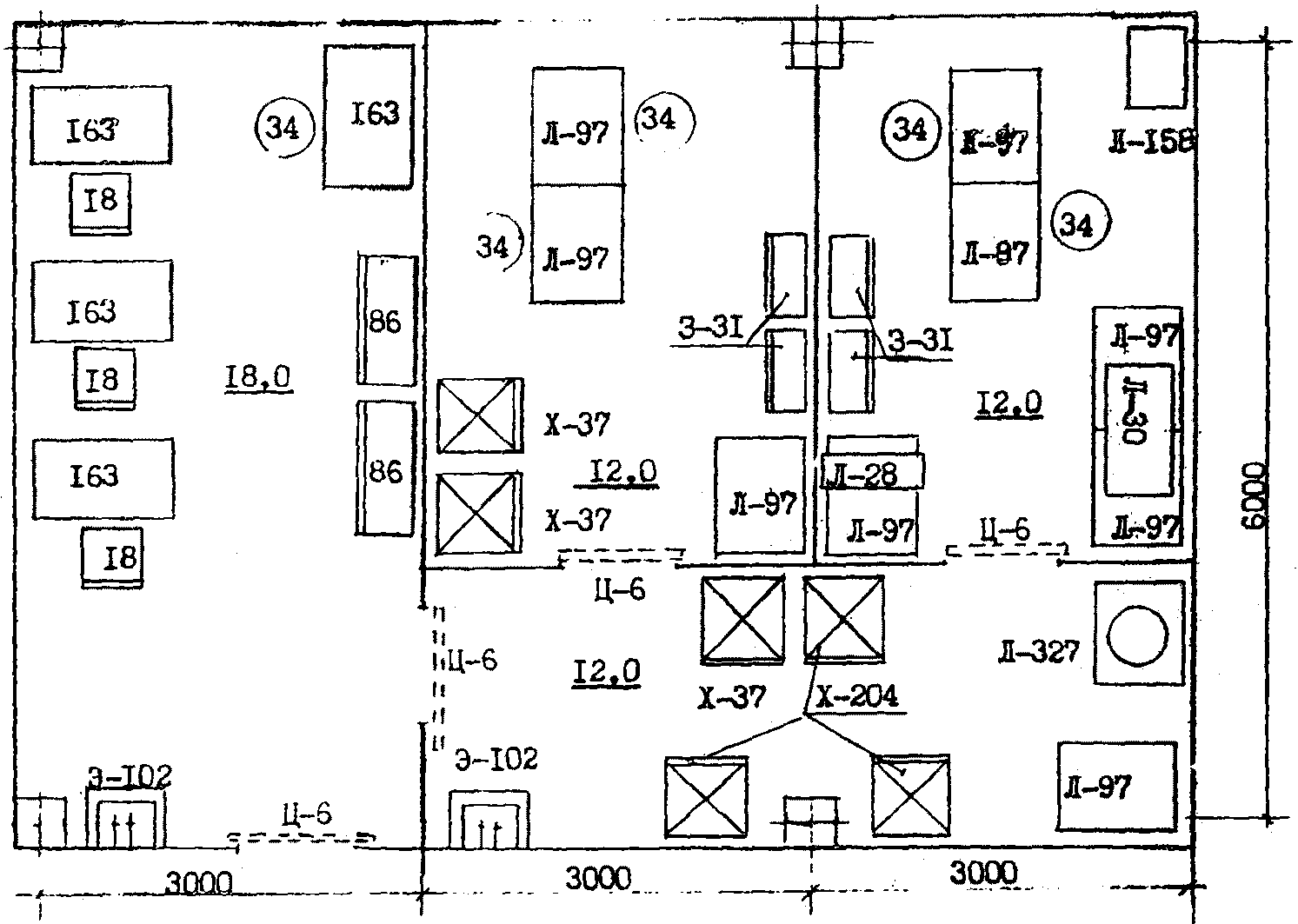

Помещения (рис. 7) располагаются в «заразном блоке» и состоит из рабочей комнаты и боксов с предбоксами для работы с культурой ткани и для проведения исследований с применением МФА и ИФА. Боксы располагаются смежно с рабочей комнатой и сообщаются с последней через предбоксы.
В боксе для работы с культурой ткани производится заражение культуры тканей, накопление и идентификация вирусов. В боксе для исследований с применением МФА и ИФА используются ускоренные методы диагностики. В рабочей комнате проводится микроскопирование и регистрация результатов исследований.
Все исследовательские работы в боксах должны проводиться с предосторожностью, так как возможно присутствие вируса в исследуемых пробах. Боксы оборудуются автономной проточно-вытяжной вентиляцией с фильтрами тонкой очистки. Герметические боксированные устройства должны находиться под разряжением по отношению к остальным помещениям «заразного» блока.
Все вирусосодержащие отходы после проведения исследований дезинфицируются и стерилизуются в автоклавах. Использованная защитная одежда обеззараживается в санитарном шлюзе.
III. Архитектурно-планировочные требования к проектированию вирусологических лабораторий
1. Вирусологические лаборатории должны размещаться в отдельном здании или изолированном блоке учреждения не выше второго этажа и иметь два входа: один для персонала, второй — для поступления материала на исследования.
При размещении вирусологической лаборатории на втором этаже помещение для приема материала должно сообщаться с помещениями лаборатории посредством специального подъемника.

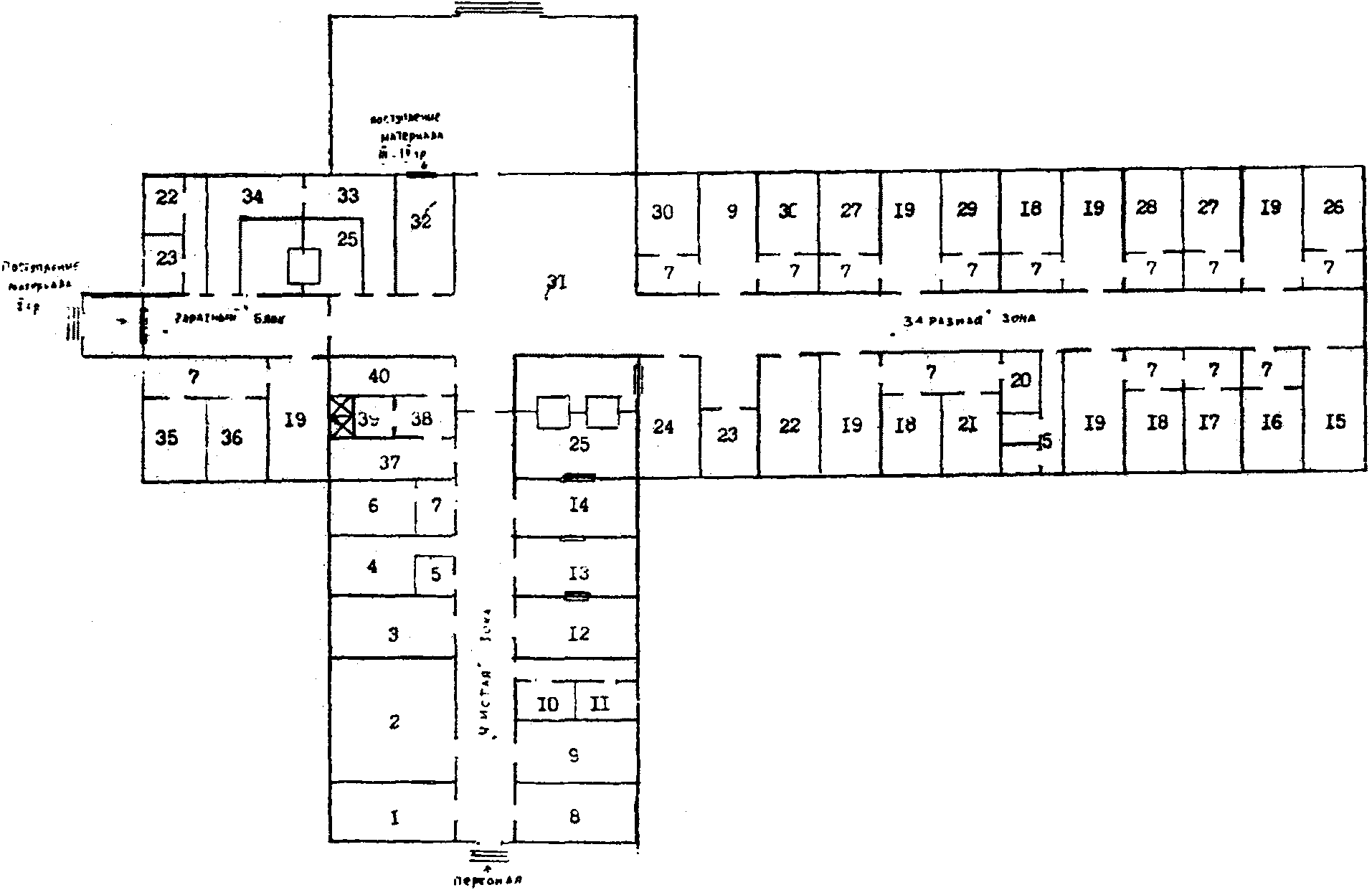

2. Помещения вирусологических лабораторий должны быть строго зонированы и состоять из следующих зон:
3. В «чистой» зоне лаборатории располагаются помещения административно-бытового и вспомогательного назначения, работа в которых не связана с вирусосодержащим материалом (гардероб для верхней одежды, комната для переодевания, комната для занятий, комната персонала, кабинет заведующего, комната для хранения лабораторной посуды, реактивов, материалов, уборная персонала, холодильная камера, комната врачей и лаборантов, комната хранения предметов уборки).
4. В группу подготовки лабораторной посуды входят помещения: моечная, стерилизационная и препараторская. Указанные помещения располагаются смежно и последовательно сообщаются между собой посредством передаточных окон.
5. Моечная предназначена для мытья, сушки лабораторной посуды, получения дистиллированной воды. Моечная располагается смежно со стерилизационной и сообщается с данными помещениями через передаточные окна.
6. Стерилизационная предназначена для сухо-воздушной стерилизации лабораторной посуды и оснащается сушильно-стерильными шкафами. Стерилизационная располагается смежно с моечной и препараторской и сообщается с указанными помещениями через передаточные окна.
При наличии в лаборатории 3 и менее бригад стерилизационную и препараторскую следует объединить в одно помещение.
7. Препараторская предназначена для комплектования и хранения лабораторной посуды, располагается смежно со стерилизационной и сообщается с последней через передаточное окно.
8. Автоклавная на два паровоздушных стерилизатора двустороннего типа размещается на границе «чистой» и «заразной» частей лаборатории и предназначена для обеззараживания отработанного материала (посуды и сред). Загрузочная половина автоклавной располагается в «заразной» зоне лаборатории, разгрузочная сообщается с моечной посредством передаточного окна.
9. Санитарный пропускник персонала располагается на границе «чистой» и «заразной зон лаборатории и состоит из следующих помещений: комната для переодевания, душевая с открытыми кабинами проходного типа, гардероб для специальной одежды.»
Санпропускники персонала предусматриваются раздельно для мужчин (15%) и женщин (85%).
10. В «заразной» зоне лаборатории размещаются помещения для исследований на вирусы III — IV патогенности (респираторные и энтеральные), а также вспомогательные помещения (приготовления культур тканей, термальная комната, низкотемпературных холодильников и др.).
11. Помещения для исследований состоят из рабочей комнаты, где проводятся вспомогательные процессы и боксов с предбоксами, где проводятся исследования в стерильных условиях (обработка материала, вирусологические исследования, работа по приготовлению культуры ткани и др.).
12. «Заразная» зона должна иметь непосредственную связь с автоклавной для обеззараживания исследуемого материала.
13. Бокс для заражения куриных эмбрионов при исследовании респираторных вирусов должен проектироваться без окон.
14. Боксы для обработки материала при исследовании энтеральных вирусов и по санитарной вирусологии оборудуются вытяжными шкафами.
15. Помещения для проведения исследований с использованием МФА должны проектироваться темными, над каждым люминесцентным микроскопом устанавливается вытяжной зонт с побудительной вентиляцией.
16. Термальная комната предназначена для культивирования куриных эмбрионов и зараженной культуры тканей. Данное помещение проектируется темным и оборудуется стеллажами и барабанами для вращения пробирок с культурой тканей.
17. Помещение для низкотемпературных холодильников предназначается для хранения вирусосодержащих материалов и штаммов вирусов и оборудуется холодильниками для глубокого замораживания.
18. Центрифугирование зараженного материала проводят в специально выделенных помещениях, предбоксах или боксах. При наличии одной центрифуги вся работа выполняется в специальных помещениях предбоксе или в боксе.
19. В составе «заразной» зоны может предусматриваться изолированный «заразный» блок для проведения работ с вирусами II группы патогенности.
20. «Заразный» блок является строго изолированной группой помещений, сообщающиеся с остальными помещениями «заразной» зоны через санитарный шлюз для переодевания и обеззараживания защитной одежды и автоклав двустороннего типа для стерилизации проходящего материала.
21. Работа в помещениях «заразного» блока должна осуществляться при наличии условий режима работы с материалом, подозрительным на зараженность возбудителями II группы патогенности и при наличии разрешения режимной комиссии Минздрава СССР.
22. Помещение приема поступающего материала предназначено для приема регистрации и первичной обработки поступающего на исследование материала. Данное помещение должно иметь отдельный вход и иметь непосредственную связь с помещениями для исследований «заразной» зоны и «заразного» блока.
23. Блок помещений для работы с лабораторными животными (виварий) предназначен для содержания лабораторных животных, проведения экспериментальных работ и получения секционного материала.
24. Виварий следует размещать в отдельно стоящем здании или пристройке и оборудовать двумя входами: один — для персонала, другой — для поступления лабораторных животных.
25. Основные помещения вивария зонируются с выделением «чистой» и «заразной» частей, которые сообщаются между собой через санитарный пропускник персонала и передаточный шлюз для прохождения материала и животных из «заразной» зоны.
26. Работа в виварии организуется в соответствии с «Санитарными правилами по устройству, оборудованию и содержанию экспериментально-биологических клиник (вивариев)», М., 1978.
27. Лаборатории должны быть обеспечены вентиляцией, водопроводом, канализацией, энергопитанием, централизованным отоплением. При отсутствии водопровода и канализации монтируют местный водопровод и канализацию с очистными сооружениями и обеззараживающими установками.
28. Помещения вирусологической лаборатории должны иметь достаточное естественное и искусственное освещение в соответствии со строительными нормами и правилами. В боксовых помещениях необходима повышенная освещенность рабочих мест.
29. Стены лабораторных помещений должны быть облицованы глазурованной плиткой на высоту 1,5 м и выкрашены масляной краской светлых тонов, потолки — масляной краской.
30. Полы покрывают плиткой или линолеумом, который настилают с минимальным количеством швов, которые заваривают. В боксах вирусологических исследований линолеум настилают в припуском на стены.
31. Окна в боксовых помещениях герметизируют герметиком.
32. Все боксы и предбоксы оборудуются автономной приточно-вытяжной вентиляцией с бактериальными фильтрами на притоке и вытяжке.
33. Устройство вентиляции должно обеспечивать повышение давления в «чистой» части лаборатории над «заразной», в коридорах над рабочими комнатами, в предбоксах — над давлением в боксах.
34. Эксплуатация вентиляционной устройств производится в соответствии с «Инструкцией по эксплуатации и контролю эффективности вентиляционных устройств на объектах здравоохранения», утвержденной Минздравом СССР 20.03.75 г.
35. Температура воздуха в лабораторных помещениях должна поддерживаться в пределах 18 — 22°.
36. Помещения лаборатории должны быть непроницаемы для грызунов.
37. Поверхность столов для работы с заразным материалом должна быть из водонепроницаемого, кислотно-щелочеустойчивого, индифферентного к действию дезинфектантов материала. Поверхность столов не должна иметь швов.
38. Ширина основных проходов к рабочим местам или между рядами выступающего оборудования должна быть не менее 1,5 м с учетом выступающих конструкций.
39. Лабораторная мебель должна быть окрашена масляной или эмалевой краской светлых тонов. Внутренние или наружные поверхности мебели не должны иметь щелей и пазов, затрудняющих обработку обеззараживающими веществами.
40. Аппаратура и оборудование должны размещаться в помещении таким образом, чтобы обеспечивать наибольшее удобство в работе и наименьшие затраты времени на переходы.
41. Для обеззараживания воздуха помещения «заразной» части лаборатории должны быть обеспечены бактерицидными лампами.
42. При ориентации лаборатории на юг необходимо исключить попадание прямого солнечного света на рабочие столы, для чего используется светозащитная пленка, жалюзи из материала, поддающегося дезобработке и др.
43. В зонах повышенной температуры в боксах и рабочих комнатах разрешается установка кондиционеров.
СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ ВИРУСОЛОГИЧЕСКОЙ ЛАБОРАТОРИИ
ГАБАРИТНЫЕ СХЕМЫ ПОМЕЩЕНИЙ С РАССТАНОВКОЙ ОБОРУДОВАНИЯ И ЭКСПЛИКАЦИИ

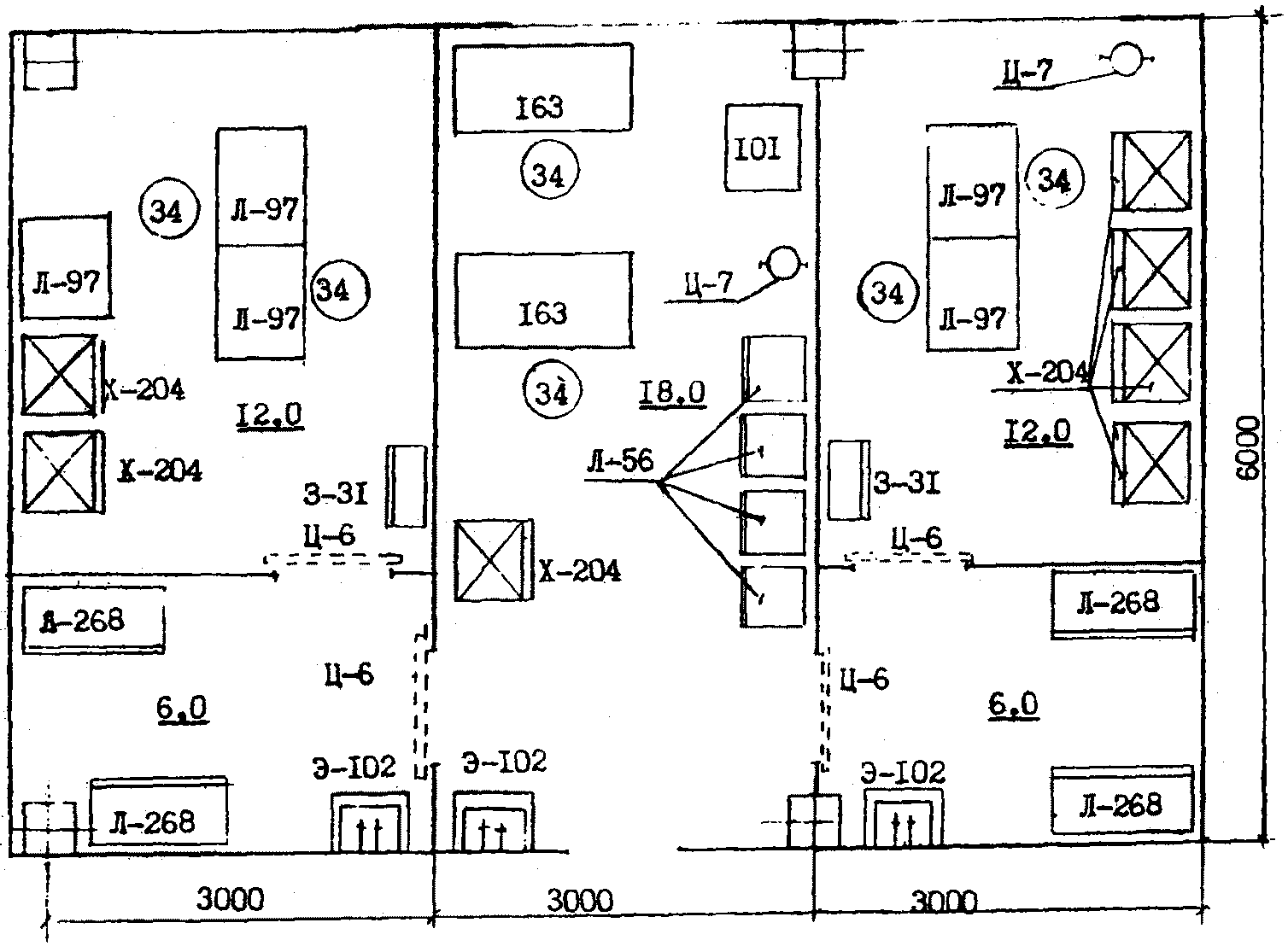

Рис. 1. Помещения для приготовления культуры ткани.
Л-268 — Шкаф для лабораторной посуды
Х-204 — Холодильник электрический бытовой «ЗИЛ-64», КШ-260П
Э-102 — Умывальник фарфоровый со спинкой
Ц-6 — Облучатель бактерицидный настенный ОБН-150
Ц-7 Облучатель бактерицидный передвижной ОБПЕ-450
163 — Стол письменный однотумбовый
34 — Стул медицинский рабочий С-6

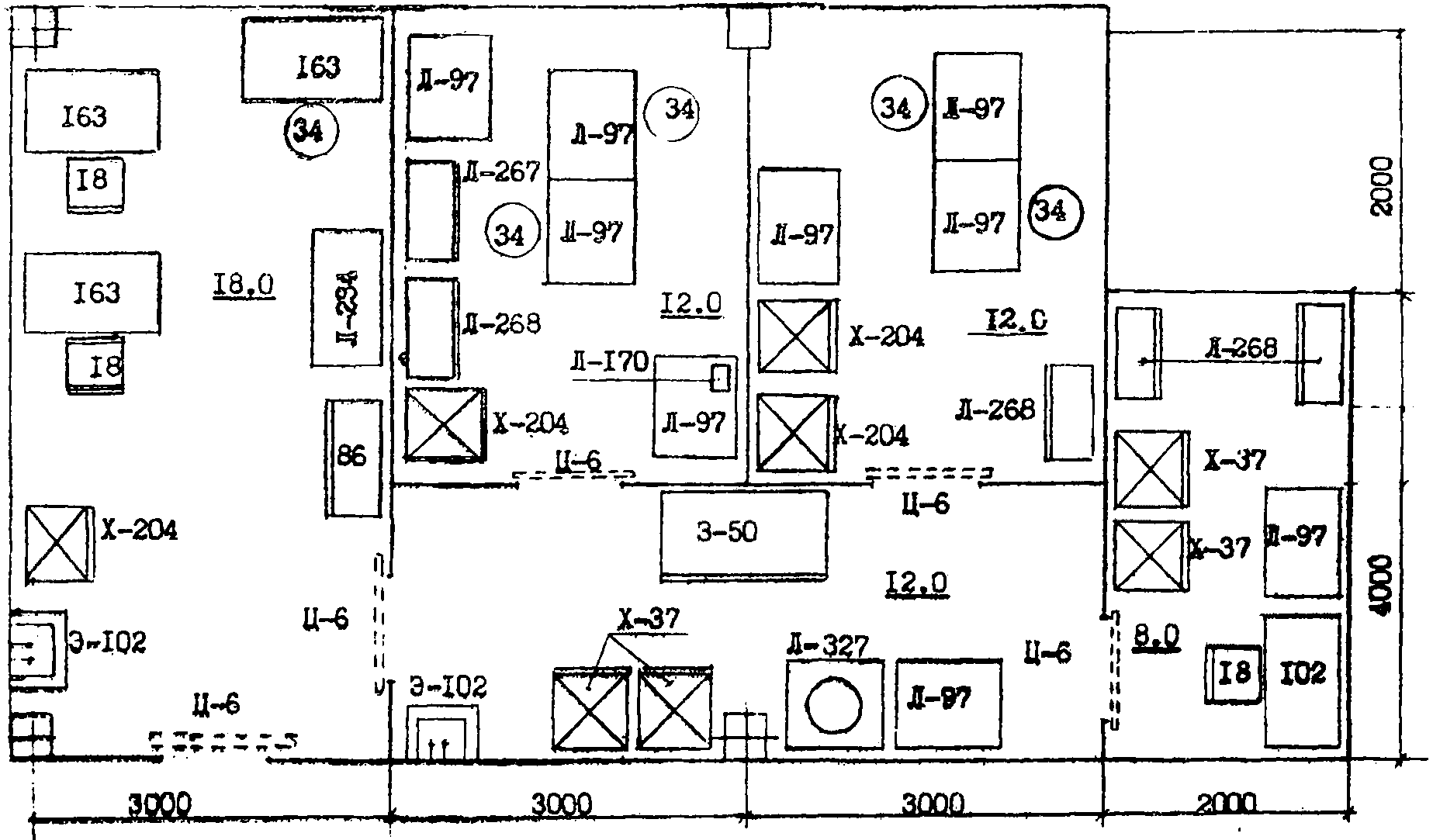

Рис. 2. Помещения для идентификации респираторных вирусов.
Л-267 — Шкаф для химических реактивов
Л-234 — Стол для приборов и аппаратов
Х-37 — Морозильник бытовой «МИНСК-17» МШ-160
Ц-6 — Облучатель бактерицидный настенный ОБН-150
З-50 — Термостат электрический серологический ТС-1 (размер рабочей камеры 1060 x 610 x 680)
Х-204 — Холодильник электрический бытовой «ЗИЛ-64» КШ-260П
Э-102 — Умывальник фарфоровый прямоугольный со спинкой
Л-327 — Центрифуга лабораторная медицинская ОС-6М
Л-170 — Баня водяная с электрическим подогревом
163 — Стол письменный однотумбовый
86 — Шкаф книжный с антресольной секцией
Х-37 — Морозильник бытовой «МИНСК-17» МШ-160
Ц-6 — Облучатель бактерицидный настенный ОБН-150
Х-204 — Холодильник электрический бытовой «ЗИЛ-64», КШ-260П
Л-327 — Центрифуга лабораторная медицинская ОС-6М
86 — Шкаф книжный с антресольной секцией
34 — Стул медицинский рабочий С-6
Рис. 4 Помещения для исследования по санитарной вирусологии.
Х-37 — Морозильник бытовой «МИНСК-17» МШ-160
Э-102 — Умывальник фарфоровый прямоугольный со спинкой
Ц-6 — Облучатель бактерицидный настенный ОБН-150
Л-234 — Стол для приборов и аппаратов
Л-327 — Центрифуга лабораторная медицинская ОС-6М
Л-151 — Шкаф с вытяжным устройством (малый)
163 — Стол письменный однотумбовый
Рис. 5. Помещение для серологических исследований.
Ц-6 — Облучатель бактерицидный настенный ОБН-150
Х-37 — Морозильник бытовой «МИНСК-17», МШ-160
Х-204 — Холодильник бытовой электрический «ЗИЛ-64», КШ-260П
Л-327 — Центрифуга лабораторная медицинская ОС-6М
34 — Стул медицинский рабочий С-6
Л-137 — Микроскоп люминесцентный рабочий «ЛЮМАМ Р-1»
Э-102 — Умывальник фарфоровый прямоугольный со спинкой
Х-204 — Холодильник бытовой электрический «ЗИЛ-64», КШ-260П
Ц-6 — Облучатель бактерицидный настенный ОБН-150
163 — Стол письменный однотумбовый
86 — Шкаф книжный с антресольной секцией
34 — Стул медицинский рабочий С-6
Рис. 7. Помещения для индикации и идентификации арбовирусов.
86 — Шкаф книжный с антресольной секцией
Л-327 — Центрифуга лабораторная медицинская ОС-6М
Х-37 — Морозильник бытовой «МИНСК-17» МШ-160
Х-204 — Холодильник электрический бытовой «ЗИЛ-64» КШ-260П
Л-28 — Микроскоп люминесцентный исследовательский «ЛЮМАМ-42»
Ц-6 — Облучатель бактерицидный настенный ОБН-150
Э-102 — Умывальник прямоугольный фарфоровый со спинкой
34 — Стул медицинский рабочий С-6
163 — Стол письменный однотумбовый
ПЛАНИРОВОЧНАЯ СХЕМА ВИРУСОЛОГИЧЕСКОЙ ЛАБОРАТОРИИ
Рис. 1 Планировочная схема вирусологической лаборатории.
1. Гардероб для верхней одежды
1.А. Гардероб для домашней и чистой рабочей одежды
4. Комната для хранения лабораторной посуды, реактивов и материалов.
9. Комната врачей и лаборантов
10. Комната хранения предметов уборки
15. Помещение для проведения исследований с использованием МФА
16. Помещения для серологических исследований
17. Бокс для проведения исследований на корь, краснуху и паротит
18. Бокс для проведения серологических исследований
20. Бокс для заражения эмбрионов
21. Бокс для вскрытия эмбрионов и идентификации респираторных вирусов
22. Помещение для низкотемпературных холодильников
24. Помещение для сбора грязной посуды
26. Бокс для обработки материала (санитарная вирусология)
27. Бокс для заражения культуры тканей
28. Бокс для проведения исследований на вирусный гепатит
29. Бокс для обработки материала (исследования энтеральных и ротавирусов)
30. Бокс для приготовления культуры ткани
31. Помещение приема, регистрации и первичной обработки поступающего материала
33. Помещение для одевания защитной одежды (санитарный шлюз)
34. Помещение для снятия защитной одежды и ее обеззараживание.
35. Бокс для работы с культурой ткани (исследование на арбовирусы)
36. Бокс для исследований с применением МФА и ИФА
